Unser Kunde ist ein international tätiger Hersteller von Konsumgütern, der insbesondere für seine Feuerzeuge bekannt ist. Um seine Qualitätskontrollen in der Produktion zu verstärken, benötigte das Unternehmen einen Prüfstand, mit dem unter wiederholbaren und sicheren Bedingungen Druckprüfungen an Feuerzeuggehäusen bis zum Bersten durchgeführt werden können.
Durchführung von Druckfestigkeitsprüfungen an Feuerzeuggehäusen bis zum Bersten, um deren mechanische Festigkeit unter wiederholbaren, kontrollierten und sicheren Prüfbedingungen zu überprüfen. Der Prüfstand ermöglicht es, die Produkte einem kontrollierten Druckaufbau zu unterziehen, wobei die Messwerte während des Testzyklus präzise überwacht werden.
Der Kunde musste Feuerzeuggehäuse unter Druck testen und dabei sicherstellen, dass die Teile während des Tests sicher fixiert sind, die Sicherheit des Bedieners gewährleistet ist und die erzielten Ergebnisse zuverlässig sind. Da die Prüfungen bis zum Bersten des Produkts reichten, musste der Prüfstand außerdem Spritzer begrenzen, die Übergänge zwischen den Prüfungen automatisch steuern und eventuelle Undichtigkeiten erkennen, bevor der Zieldruck erreicht wurde.

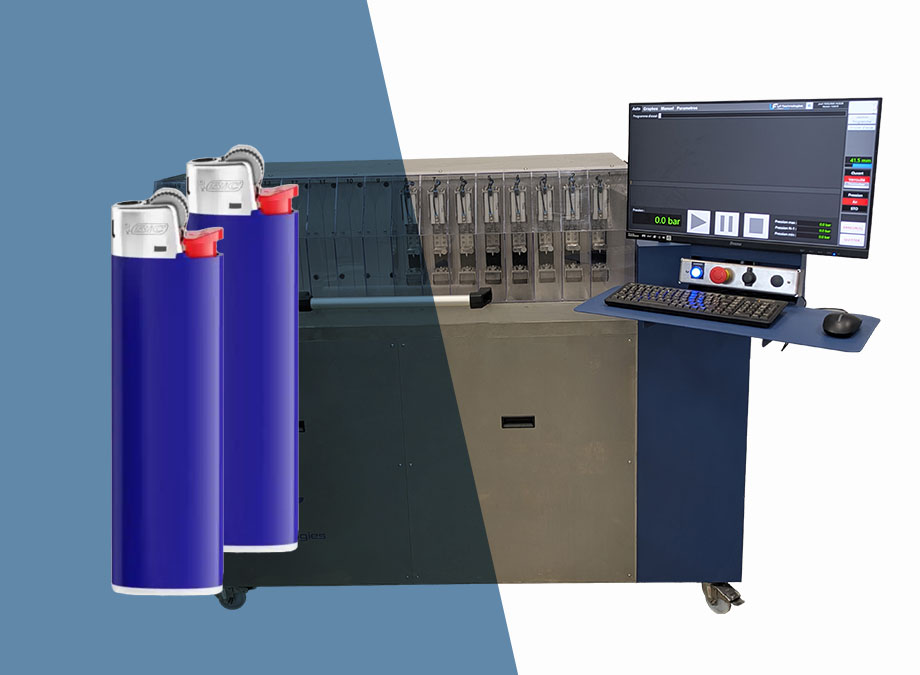

LF Technologies hat einen modularen Berstprüfstand für Feuerzeuggehäuse entwickelt, der aus einem Prüfbereich, Spannvorrichtungen, einem statischen Druckgenerator und einer Steuerungssoftware besteht.
Der Bediener legt die Zünder in den Prüfbereich ein, gibt die belegten Plätze an und legt den gewünschten Druck fest. Der Prüfstand übernimmt anschließend automatisch das Einspannen der Teile, den Druckaufbau, die Abfolge der Prüfungen und die Speicherung der Messwerte.
Dank seines modularen Aufbaus können bis zu 16 Testbaugruppen untergebracht werden, wobei die Anzahl der Arbeitsplätze an die Bedürfnisse des Kunden angepasst werden kann.
Prüfstand zur Gewährleistung der Sicherheit des Benutzers bei der Verwendung des Endprodukts
Spezieller Bereich für die zu prüfenden Produkte. Modular und je nach Produkt einstellbar
Berst- und Druckprüfung – Crash-Multi | LF Technologies
Berstprüfstand und Druckerzeugung | LF Technologies
Sicherheitsgehäuse für Druck- und Berstprüfung
Sicherheitsgehäuse für Druck- und Berstprüfung
Mit diesem automatisierten Druckprüfstand können bis zu 16 Produkte bei einem maximalen Druck von 110 bar getestet werden. Er gewährleistet einen kontrollierten Druckaufbau mit einer Regelgenauigkeit von bis zu 0,5 bar, um die Festigkeit und Konformität der Komponenten zu überprüfen.

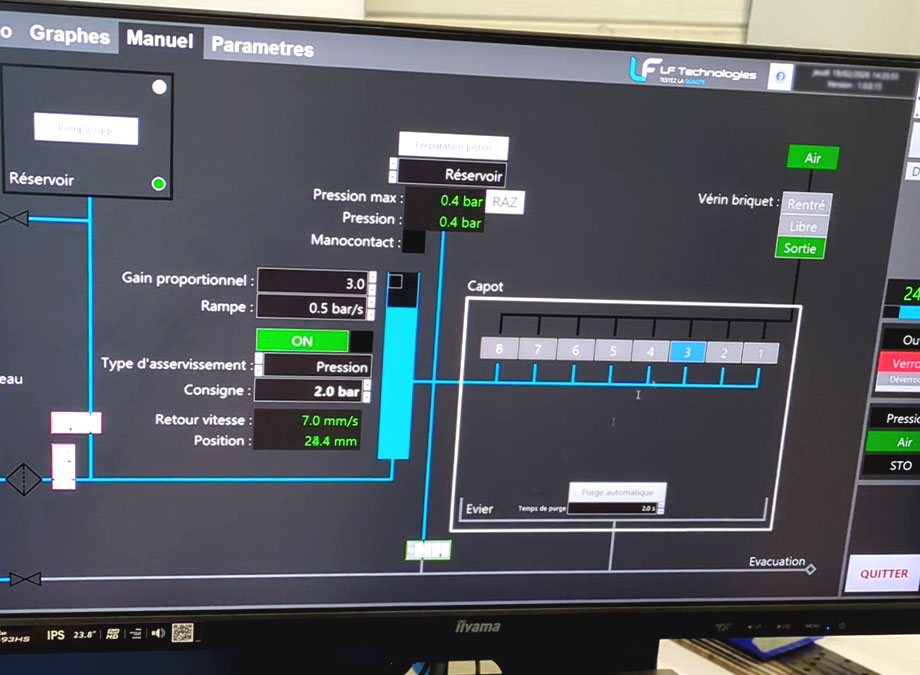

Dank ihrer Steuerungssoftware automatisiert die Anlage die Prüfzyklen, gewährleistet die Sicherheit der Abläufe und sorgt für die Rückverfolgbarkeit der Ergebnisse. Sie ist eine Lösung, die sich sowohl für Produktionskontrollen als auch für Prüfungen in Forschung und Entwicklung eignet.

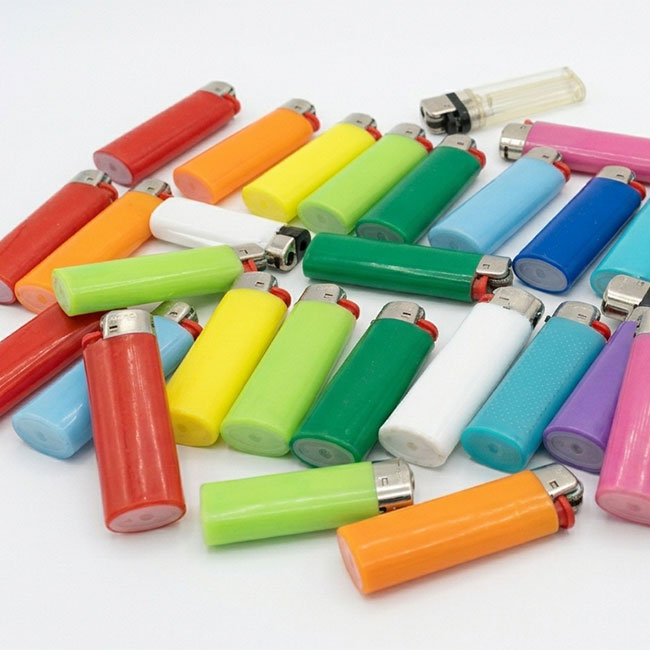

Der Crash-Multi ist ein Druck- und Berstprüfstand, der zur Prüfung der Festigkeit und Dichtheit von unter Druck stehenden Bauteilen wie Feuerzeugen, Kartuschen, Behältern oder anderen Teilen, die einem Innendruck ausgesetzt sind, entwickelt wurde.
Das vollständig softwaregesteuerte System ermöglicht die Konfiguration der Prüfungen, die automatische Befestigung der Produkte, die Steuerung des Druckaufbaus bis zu 110 bar sowie die Verfolgung der Messwerte in Echtzeit.
Dank ihres modularen Aufbaus bietet die Prüfbank Platz für bis zu 16 Produkte. Die Prüfzyklen sind automatisiert, um die Wiederholbarkeit der Prüfungen, die Sicherheit des Bedienpersonals und die Rückverfolgbarkeit der Ergebnisse zu gewährleisten.
Mit einer Messgenauigkeit von 0,5 bar, seinem gesicherten Gehäuse und seiner Überwachungssoftware erfüllt der Crash-Multi die Anforderungen von Industrieunternehmen, die ihre Festigkeitsprüfungen zuverlässiger gestalten, Leckagen zu erkennen und die Konformität ihrer Komponenten in der Produktion oder in der F&E zu überprüfen.
Aurélien Cottin
Hydraulische Abteilung
