Ermüdungsbank für Zug und Druck
- Einfache Programmierung der Ausdauerzyklen durch Verkettung von Funktionsblöcken
- Automatische Speicherung der Messdateien in einem einstellbaren Rhythmus
- Schutz des Benutzers durch eine Glastür, das Öffnen der Tür stoppt den Test automatisch.
- Elektrischer Servo-Zylinder mit integriertem Kraftsensor, ausgelegt für eine optimale Lebensdauer bei Dauerbetrieb
Getestete Produkte
Branchen
Hauptfunktionen
Mit Hilfe von Prüfmaschinen kann die Ermüdungslebensdauer von Komponenten und/oder Endprodukten geschätzt werden. Ermüdungstests charakterisieren die Fähigkeit eines Materials oder eines Produkts, einer zyklischen Belastung zu widerstehen, um die Betriebsbedingungen des Teils bestmöglich zu reproduzieren.
Der Zug-/Druck-Ermüdungsprüfstand ermöglicht es, Teile unter Zug-/Druckbelastung in langsamen oder schnellen Zyklen zu testen (Ermüdungstests).
Betriebsart
Nach der Positionierung des Prüfstücks definiert der Benutzer ein Programm für Druck- oder Zugtests, das aus einer Verkettung von Funktionsblöcken besteht.
Jede Funktion führt kraft- oder positionsgesteuerte trapezförmige oder sinusförmige Zyklen mit einer einstellbaren Frequenz aus.
Der Druck-/Zugtest wird automatisch gestoppt, wenn das Prüfstück bricht.

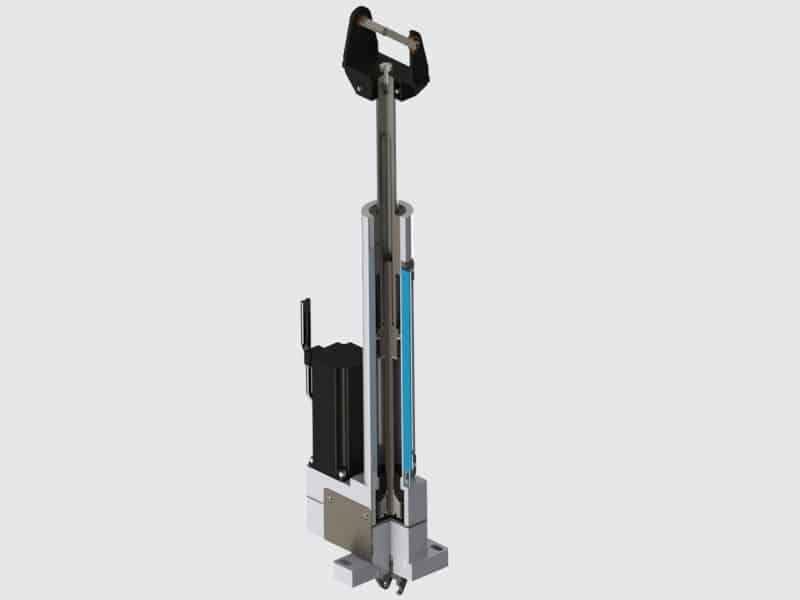

Vérin électrique robuste
Elektrischer Servo-Zylinder mit integriertem Kraftsensor, der für eine optimale Lebensdauer bei Dauerbetrieb konzipiert ist.

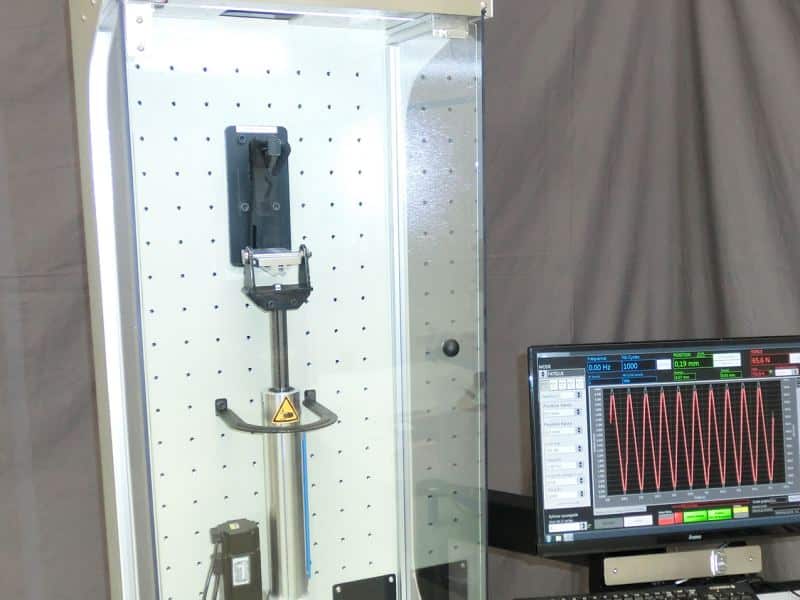

Sécurité de l’opérateur
Schutz des Benutzers durch eine Glastür. Das Öffnen der Tür stoppt die Prüfung automatisch.

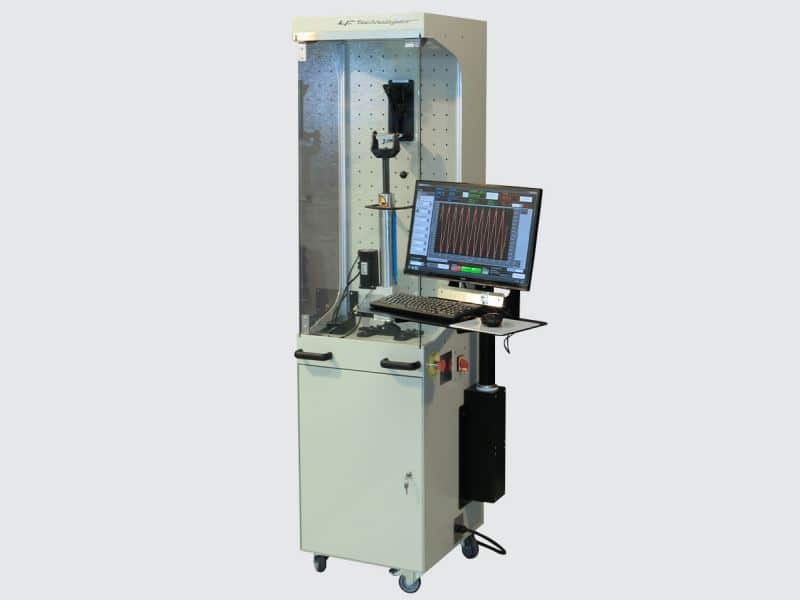

Banc de fatigue en traction et compression
Der Zug-/Druck-Ermüdungsprüfstand ermöglicht es, Teile unter Zug-/Druckbedingungen in langsamen oder schnellen Zyklen zu testen (Ermüdungstests).
Vorteile des Ermüdungsprüfstands
Steigbügel
Optimierung der Form von Steigbügeln für Pferde unter verschiedenen Belastungsbedingungen.

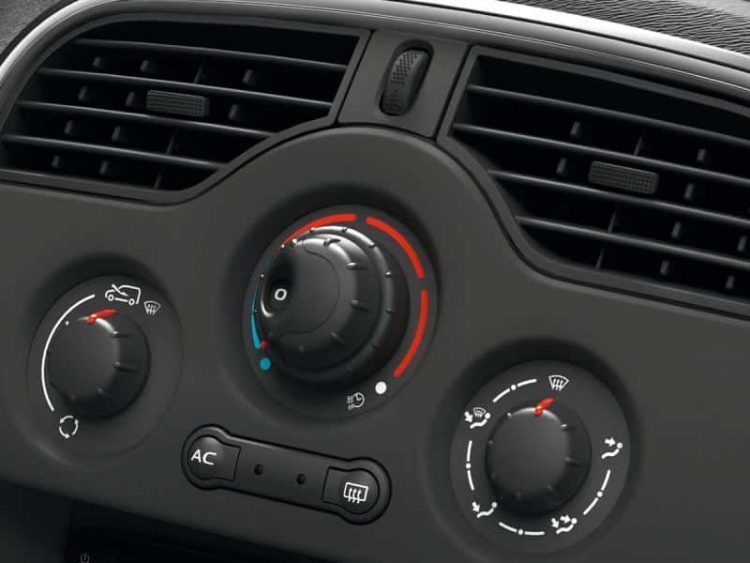

Autoentlüfter
Möglichkeit zur Kontrolle des Kraftaufwands (Orientierungen und Rad).
Lederwaren
Simulation wiederholter Öffnungs-/Schließvorgänge.

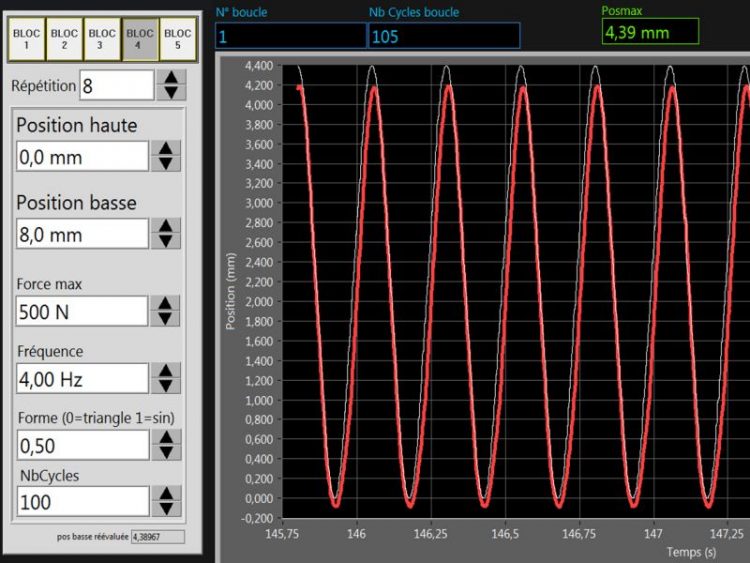

Einfache Parametrisierung
Einfache Programmierung von Ausdauerzyklen durch Verkettung von Funktionsblöcken.

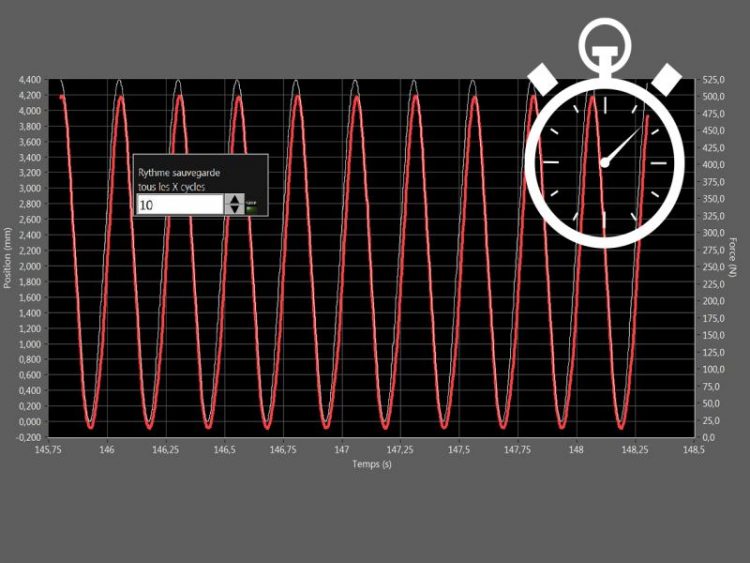

Automatische Datensicherung
Automatische Aufzeichnung der Messungen in einem einstellbaren Rhythmus.

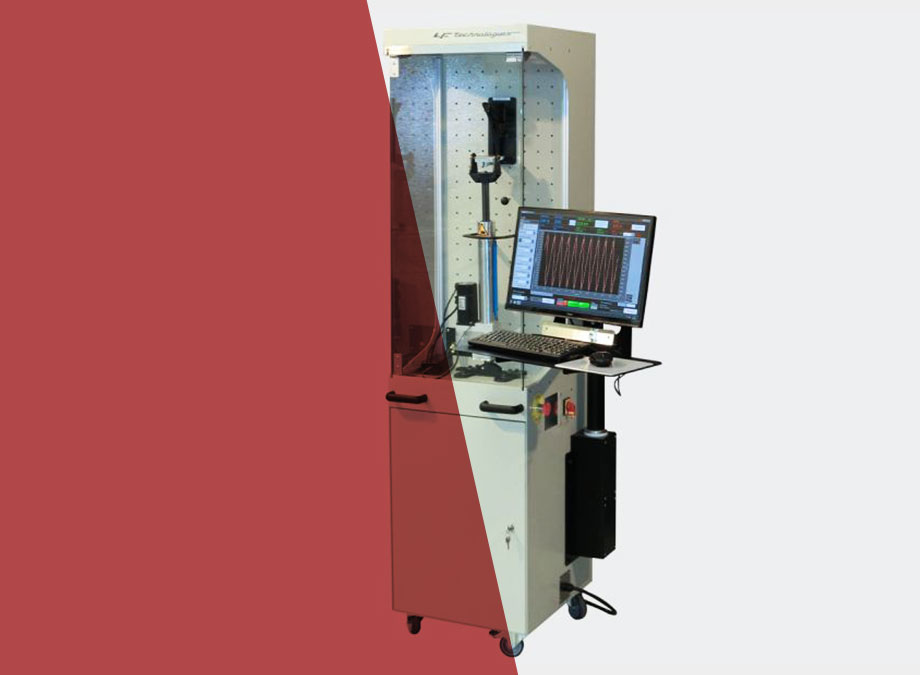

Ermüdungsprüfstand für Zug und Druck
Ermüdungsprüfstand für Steigbügel.
Der Prüfstand ermöglicht es, die Ermüdungslebensdauer des Steigbügels abzuschätzen. Ermüdungstests charakterisieren die Fähigkeit des Bügels, einer zyklischen Belastung zu widerstehen, um die Betriebsbedingungen so gut wie möglich zu reproduzieren.
TECHNISCHE EIGENSCHAFTEN des Prüfstands für Zug- und Druckmüdigkeit
Spécifications | MFTC |
Actionneur | |
Force maxi. (traction et compression) | 2 500 N |
Force maxi. en fatigue | 2 000 N |
Vitesse maxi. | 200 mm/s |
Course maxi. | 200 mm |
Résolution de la mesure de déplacement | 0,01 mm |
Précision du positionnement statique | 0,05 mm |
Fréquence maxi. | 10 Hz |
Capteur de force | |
Etendue de la mesure (traction/compression) | 0-2 500 N |
Précision de la mesure | ±1 N |
Surcharge admissible | 150 % |
Liaison PC | Ethernet |
Alimentation électrique | 230 VAC - 5A |
Dimensions | |
Hauteur totale | ≈ 1 900 mm |
Largeur (hors pupitre) | ≈ 500 mm |
Profondeur | ≈ 550 mm |
Hauteur de l'espace d'essais | ≈ 860 mm |
Poids | ≈ 220 kg |
Kundenanwendungen
Möchten Sie mehr über mechanische Prüfstände erfahren?
Hier finden Sie alles, was Sie wissen müssen und noch viel mehr!
Ermüdungsbank für Bälle
Ein Zylindersteuerpult, das, wenn es in eine Ermüdungsvorrichtung integriert ist, die Ermüdungsprüfung von Materialien oder Produkten ermöglicht.
Ausdauerprüfstand für Reitsättel
Prüfstand für Reitsattel. Ermüdungsprüfung unter Zugbelastung für die Entwicklung und Überwachung der Produktproduktion. Schätzung der Lebensdauer von Steigbügeln.
Ausdauerbank für Fahrradrad
Dieser von LF Technologies entwickelte Prüfstand ist eine modulare Maschine, mit der die Bewegung eines Fahrrads auf der Straße simuliert werden kann. Das Ziel ist es, die Lebensdauer von Fahrradrädern zu testen.
