Ausdauerprüfstand für Reitsättel
Prüfstand für Reitsattel. Ermüdungsprüfung unter Zugbelastung für die Entwicklung und Überwachung der Produktproduktion. Schätzung der Lebensdauer von Steigbügeln.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Hauptfunktionen
Ziel
Entwicklung von Labormitteln für die Qualifizierung der Bügel, um die Verformungskurve zu messen und die Entwicklung der Verformung bei Ermüdungstests zu testen.
Problematik
Der Ermüdungsprüfstand muss in der Lage sein, sowohl Zugtests bei niedriger Geschwindigkeit als auch Ermüdungstests mit kontrollierter Kraft und Bewegung bei hoher Frequenz durchzuführen.
Lösung und Ergebnis

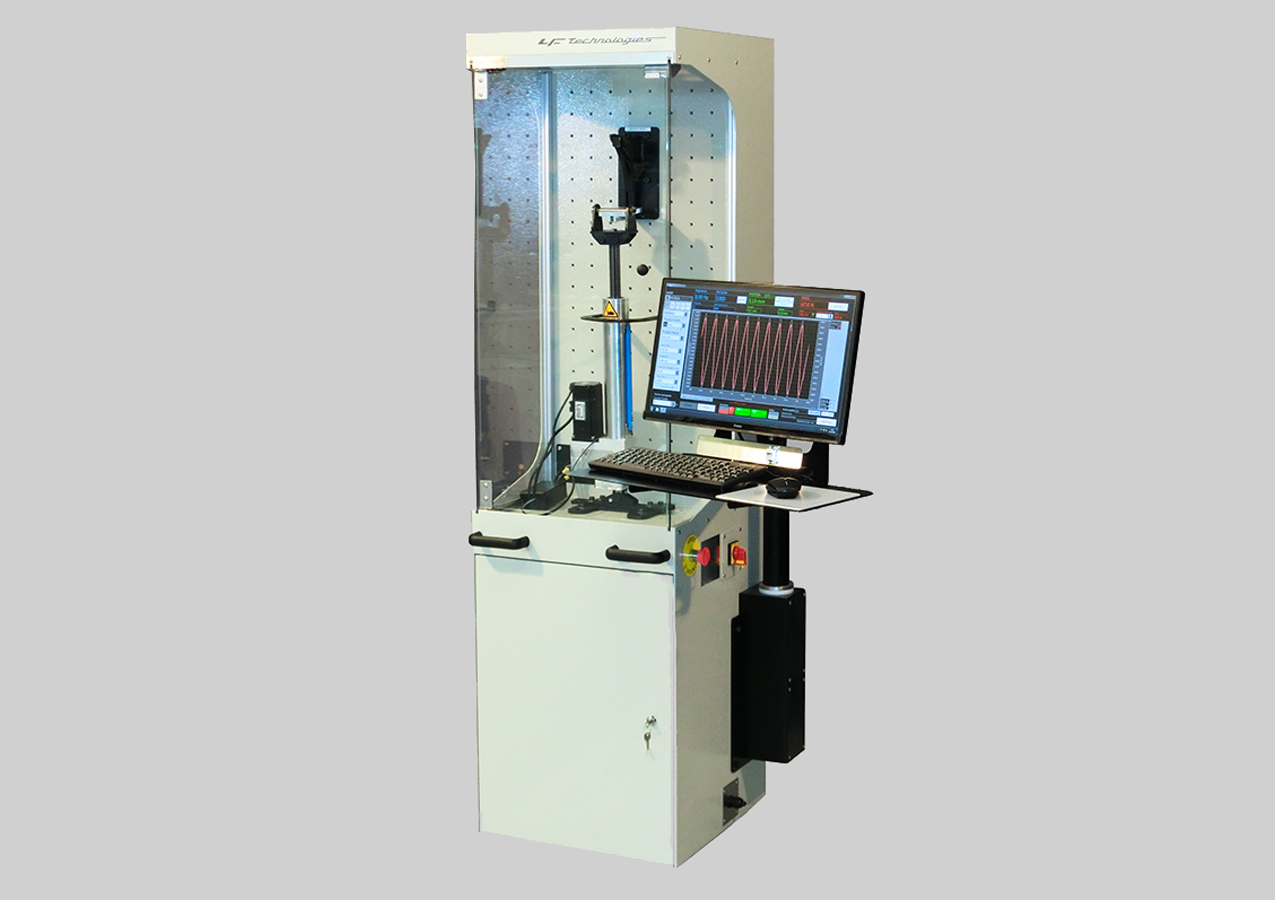

Der von unseren Ingenieuren entworfene und gebaute Prüfstand ist für die Prüfung von Teilen unter Zugbelastung bei langsamen Zyklen (Zugversuche von 4 bis 7000 mm/min) oder schnellen Zyklen (Ermüdungsversuche bei 10 Hz) bestimmt.

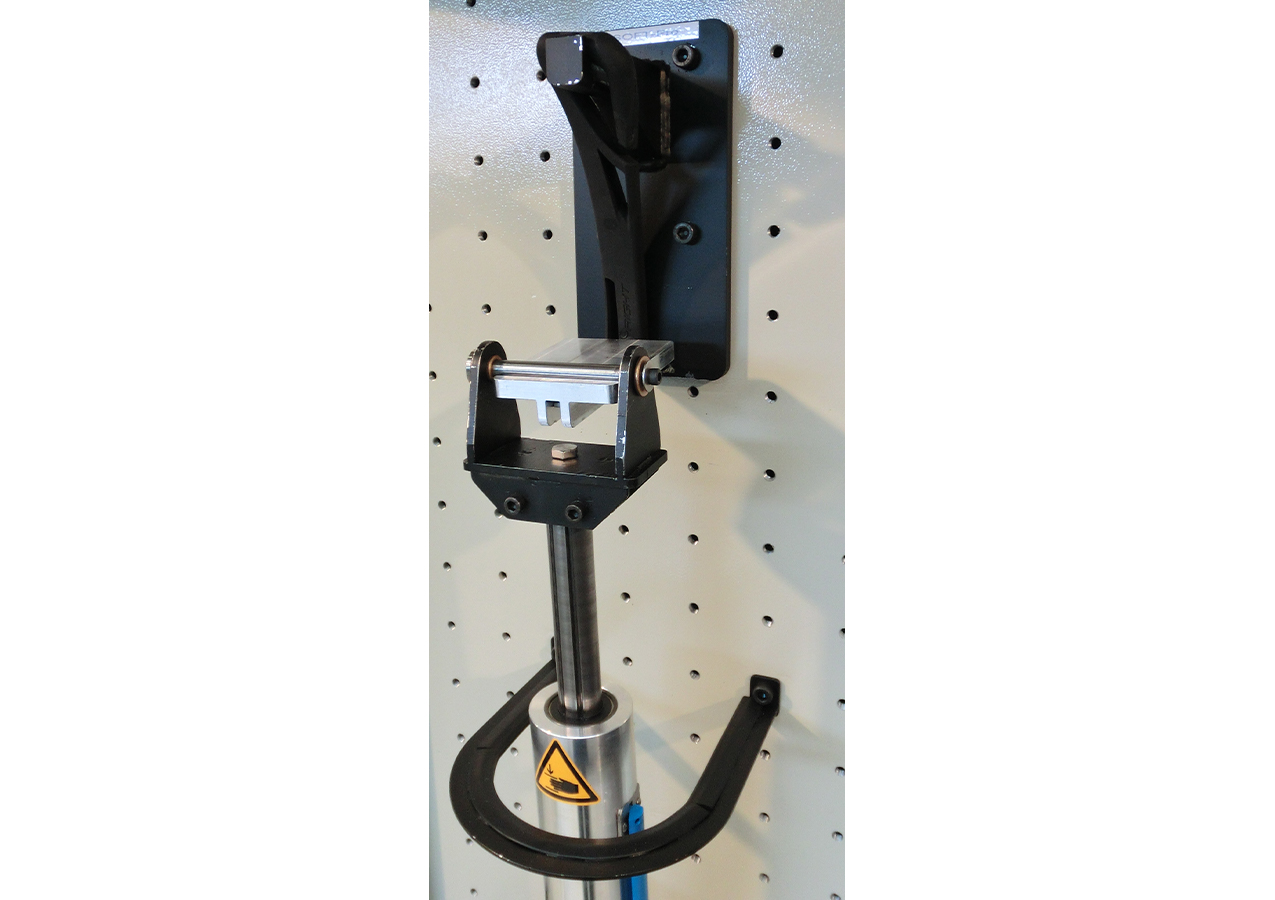

Ein Zugzylinder, der am Rahmen befestigt ist, zieht den zu prüfenden Bügel, der wiederum an einem am Rahmen befestigten Werkzeug hängt. Dieser Zylinder wurde speziell für die Anwendung entwickelt und ermöglicht eine präzise Steuerung von Position, Kraft und Geschwindigkeit bei langsamen oder schnellen Zyklen und verfügt über eine integrierte Kraftmessung.
Die Ermüdungsmaschine wird durch eine spezielle Software gesteuert, die von unseren Programmierern “maßgeschneidert” entwickelt wurde. Die Software ermöglicht die Durchführung von “langsamen” Zugzyklen und “schnellen” Ermüdungszyklen. Sie zeigt die Messungen von Kraft, Position, Frequenz und Anzahl der Zyklen an. Sie zeigt auch die Kraft-/Verschiebungskurven an und ermöglicht das Speichern von Testmessungen.
Um die Sicherheit des Bedieners im Falle eines Bruchs der Testprobe zu gewährleisten, ist die Testkammer mit Seitenwänden und einer Glastür ausgestattet. Durch Drücken eines Not-Aus-Knopfes wird die Maschine sofort gestoppt.
Der Prüfstand ermöglicht es, die Ermüdungslebensdauer des Steigbügels abzuschätzen. Ermüdungstests charakterisieren die Fähigkeit des Bügels, einer zyklischen Belastung zu widerstehen, um die Betriebsbedingungen so gut wie möglich zu reproduzieren.
Getestete Produkte
Steigbügel für Pferde
Steigbügel für Pferde
Ermüdungstest unter Zugbelastung an Bügeln
Der Prüfstand ermöglicht es, die Ermüdungslebensdauer des Steigbügels abzuschätzen. Ermüdungstests charakterisieren die Fähigkeit des Bügels, einer zyklischen Belastung zu widerstehen, um die Betriebsbedingungen so gut wie möglich zu reproduzieren.
UNSERER SCHLÜSSELTESTSTAND FÜR DIESE TESTEN Zug-Druck-Ermüdungsprüfstand
MFTC
Hauptfunktionen
Mit Hilfe von Prüfmaschinen kann die Ermüdungslebensdauer von Komponenten und/oder Endprodukten geschätzt werden. Ermüdungstests charakterisieren die Fähigkeit eines Materials oder eines Produkts, einer zyklischen Belastung zu widerstehen, um die Betriebsbedingungen des Teils bestmöglich zu reproduzieren.
Der Zug-/Druck-Ermüdungsprüfstand ermöglicht es, Teile unter Zug-/Druckbedingungen in langsamen oder schnellen Zyklen zu testen (Ermüdungstests).
Betriebsart
Nachdem der Benutzer das zu prüfende Teil positioniert hat, definiert er ein Programm für Druck- oder Zugtests, das aus einer Reihe von Funktionsblöcken besteht.
Jede Funktion führt kraft- oder positionsgesteuerte trapezförmige oder sinusförmige Zyklen mit einer einstellbaren Frequenz aus.
Der Druck-/Zugtest wird automatisch gestoppt, wenn das Teststück bricht.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
