Stoßbank für Schlägerrahmen

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Kunde ist auf die Herstellung von Racketsportartikeln (Tennis, Badminton …) spezialisiert. Er entwirft die Rahmen und Saiten (insbesondere Naturdarm) für seine Produkte.

Hauptfunktionen

Ziel

Der Rahmen ist so konzipiert, dass er die durch die Besaitung erzeugten Kräfte aufnehmen kann, aber er ist nicht auf externe Stöße (der Ball schlägt auf den Rahmen, der Schläger wird geworfen …) getestet. Unser Kunde bat uns um einen vertikalen Fallschacht, um dieses Phänomen zu testen.

Problematik

Unser Kunde möchte Stoßtests an verschiedenen Teilen des Rahmens mit unterschiedlicher Energie durchführen. Diese Parameter können bei einem vertikalen Fallschacht nur schwer verändert werden. Die Sicherheit ist ebenfalls ein wichtiger Aspekt, da bei einem vertikalen Fallschacht eine Masse in der Höhe aufgehängt ist, die während des Tests losgelassen wird.

Lösung und Ergebnis

LF Technologies hat einen Prüfstand entwickelt, der die Energie und die Position des Aufpralls mit Hilfe einer einstellbaren Halterung perfekt kontrolliert. Dieser modulare Prüfstand besteht aus einem Schlagbolzen, der von einem Linearantrieb mit hoher Geschwindigkeit angetrieben wird und hat den Vorteil, dass er nur wenig Platz beansprucht.

Der Schlagprüfstand kann wiederholte Zyklustests durchführen, um den Verschleiß und die Festigkeit des Schlägerrahmens über einen längeren Zeitraum und bei verschiedenen Nutzungen zu messen. Die Erkennung eines Bruchs beendet den Test oder den Zyklus.

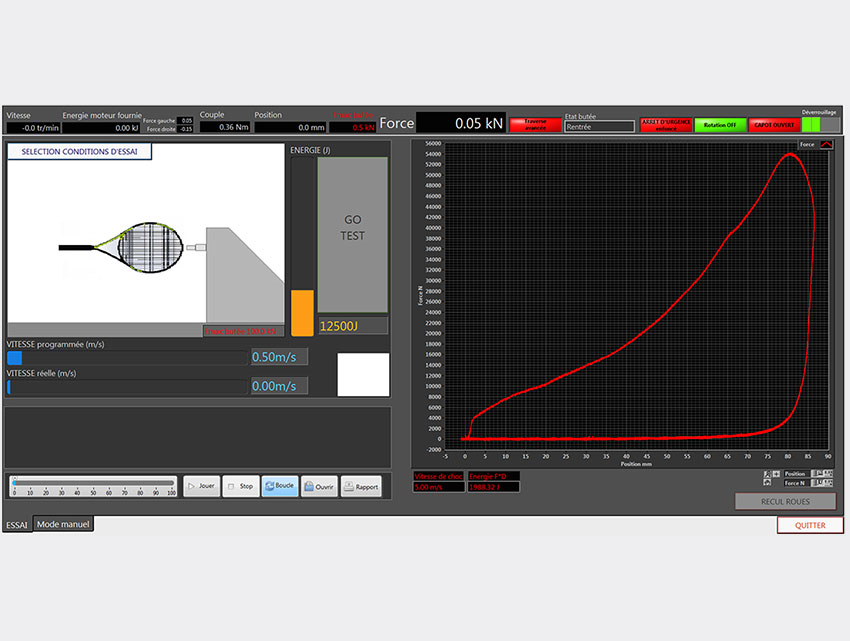

Kraftsensoren an der Halterung des Schlägerrahmens ermöglichen die Erstellung von Kurven und Messungen. Sie übermitteln die Informationen an die speziell für den Prüfstand entwickelte Software, die die Messungen automatisch speichert und analysiert. Anschließend werden Testberichte erstellt und ausgedruckt.

Es ermöglicht die Programmierung einfacher und intuitiver Zyklen und die Durchführung automatischer Tests.

Um den Bediener zu schützen, ist der Testbereich mit einer transparenten Schutzhaube ausgestattet. Der Prüfstand verfügt über einen “Montagemodus”, in dem Sie gefahrlos Einstellungen vornehmen können.

Das Antriebssystem ist in der Lage, den Impaktor zurückzuholen, um einen Rückstoß nach dem ersten Aufprall zu vermeiden.

Der Prüfstand kann durch verschiedene Optionen wie die dynamische Kraftmessung oder die motorische Einstellung der Aufprallposition verbessert werden. Schließlich verfügt der Prüfstand über eine Option für statische Tests.
