Prüfstand für statischen Druck von Fahrradbremsen
Erzeugung eines statischen Drucks auf eine Hydraulikflüssigkeit, um den Druck eines Fahrrad-Scheibenbremssystems zu regeln.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Unser Kunde, die Ecole Centrale de Lyon, bietet eine forschungsorientierte Ausbildung im Bereich Ingenieurwesen an.
Hauptfunktionen
Ziel
Automatische Drucksteuerung einer hydraulischen Scheibenbremse im Rahmen eines vibro-akustischen Forschungsprüfstandes.
Problematik
Die vorgeschlagene Ausrüstung muss :
- kompatibel mit der verwendeten Mineralflüssigkeit
- kompatibel mit den geringen Mengen an Flüssigkeiten, die bewegt werden
- leise.
Lösung und Ergebnis
Das vorgeschlagene Gerät dient zur Erzeugung eines statischen Drucks in einer Hydraulikflüssigkeit auf der Grundlage eines vom Kunden gelieferten analogen Sollwerts, um den Druck eines Scheibenbremssystems auf einem Prüfstand zu regeln.
Die Ausstattung besteht aus:
- 1 statischer Druckgenerator

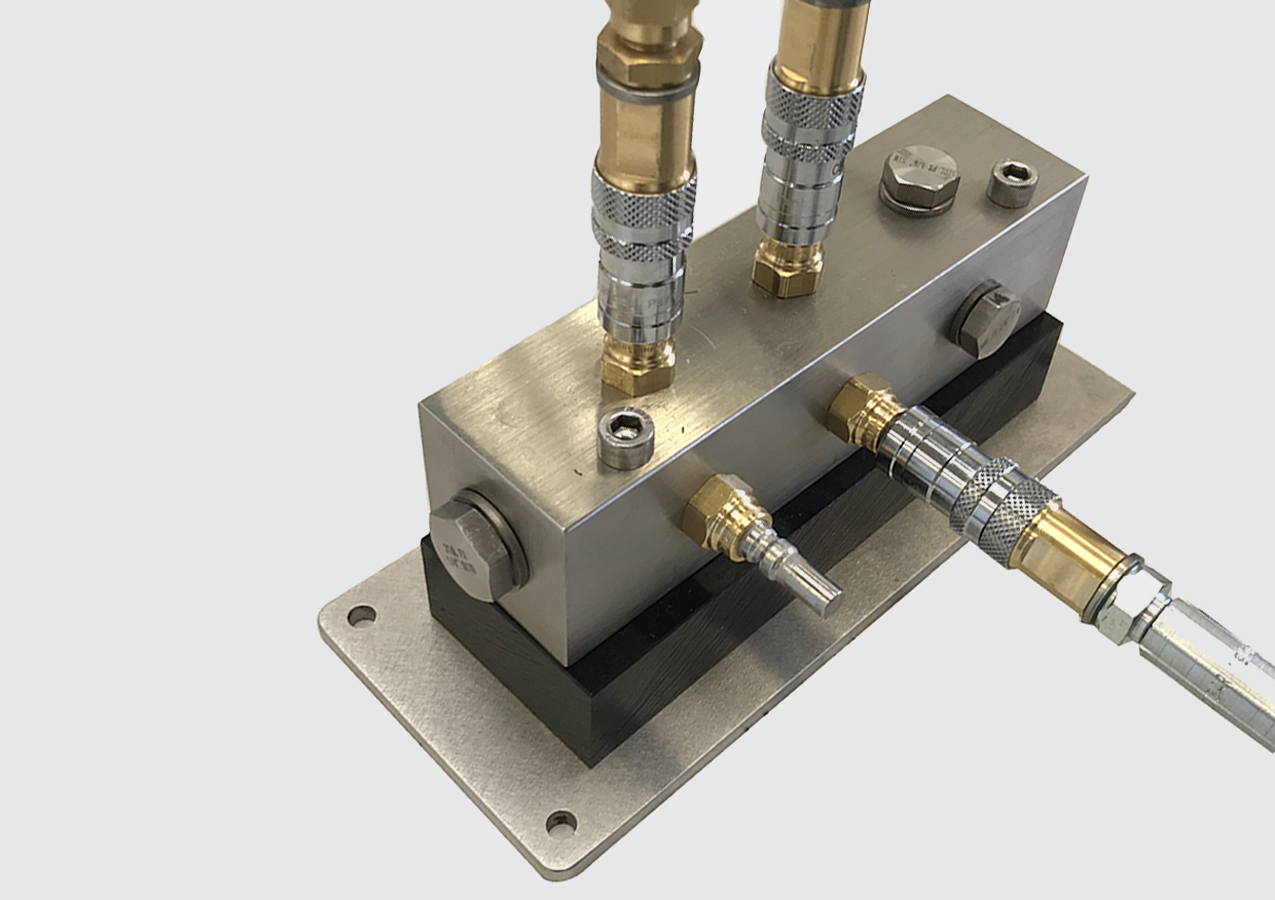

- 1 Mittelstrang zum Anschluss des Generators und mit Druckmessung ausgestattet
- 1 Ausgangsstrang
- 1 Steuereinheit.
Der Druckgenerator besteht aus einem Tauchkolben, der von einem elektrischen Servozylinder angetrieben wird, der mit einem Drucksensor verbunden ist. Der Druck wird durch die Bewegung des Tauchkolbens reguliert, der die Flüssigkeit in einer Kammer komprimiert.

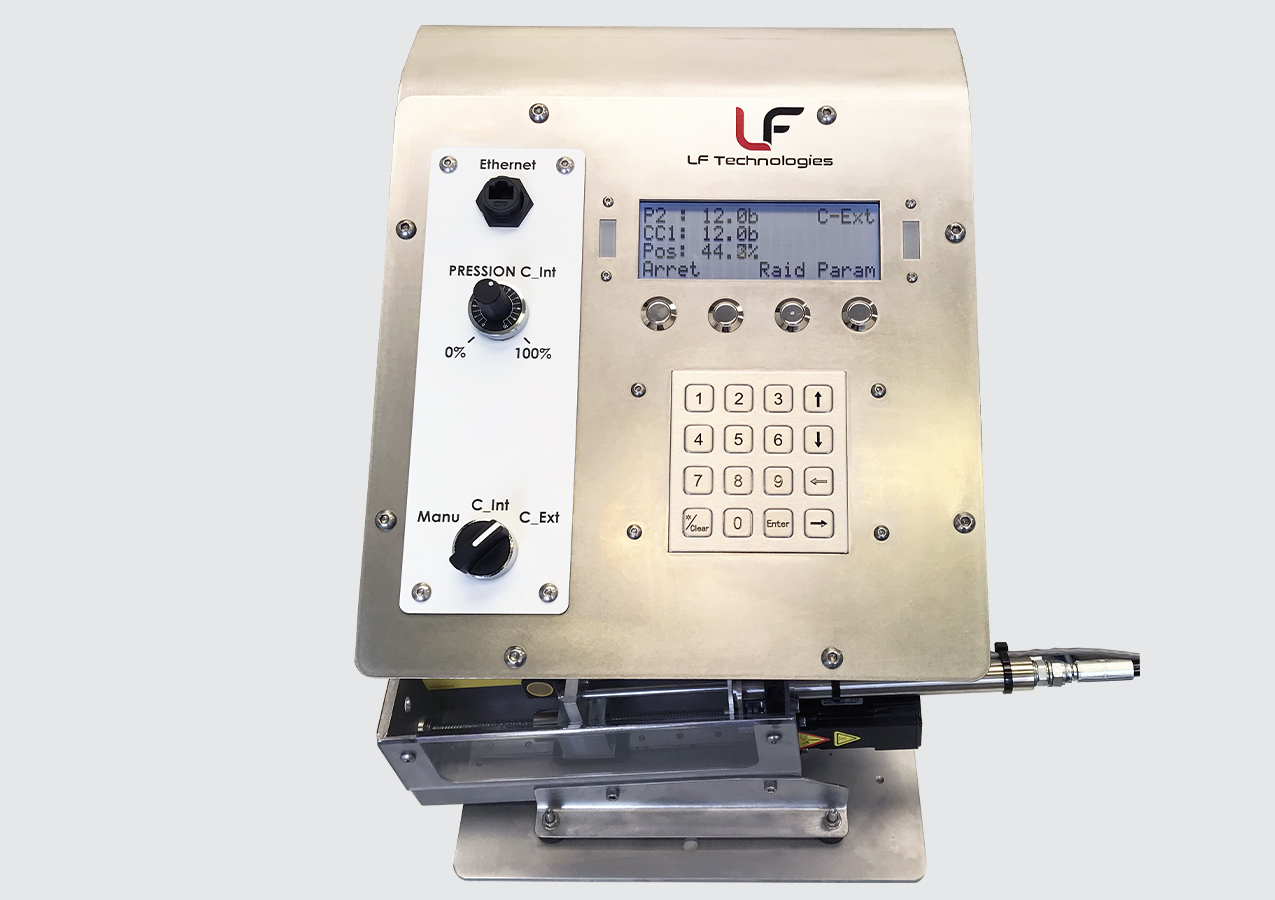

Die Steuereinheit befindet sich auf einer Konsole. Das Steuerinterface wurde von unseren Programmierern maßgeschneidert und bietet eine Echtzeitanzeige des tatsächlichen Drucks und des Solldrucks.
Getestete Produkte

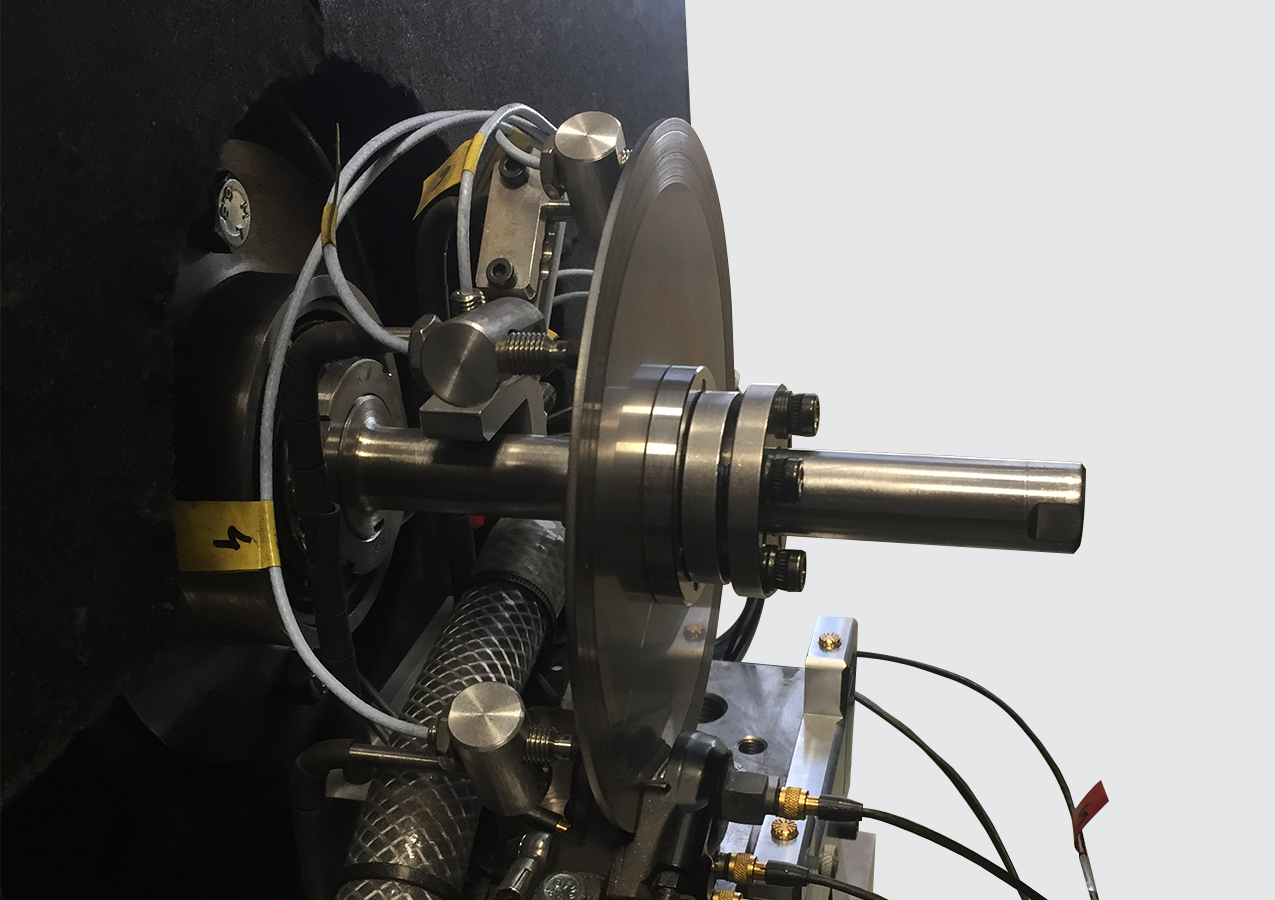

Fahrradbremse
Die Scheibenbremse ist ein Bremssystem für Fahrzeuge mit Rädern, die den Boden berühren. Das System verwendet eine Scheibe, die an der Radnabe befestigt ist, und Bremsbeläge. Die hydraulische Steuerung drückt die Beläge zusammen, die auf beiden Seiten der Scheibe reiben.
Fahrrad-Scheibenbremse
Die Scheibenbremse ist ein Bremssystem für Fahrzeuge mit Rädern, die den Boden berühren. Das System verwendet eine Scheibe, die an der Radnabe befestigt ist, und Bremsbeläge. Die hydraulische Steuerung drückt die Beläge zusammen, die auf beiden Seiten der Scheibe reiben.
Prüfstand für statischen Druck von Fahrradbremsen
LF Technologies entwickelte für die Ecole Centrale de Lyon ein System zur Erzeugung von statischem Druck für Fahrradscheibenbremsen. Das Gerät soll einen statischen Druck in einer Hydraulikflüssigkeit erzeugen, um den Druck eines Scheibenbremssystems auf einem Prüfstand zu regeln.
