Ermüdungsbank für Bälle

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Hauptfunktionen

Ziel

Durchführung von Ermüdungstests an Verbundwerkstoffen, um mechanische Belastungen zu reproduzieren, die repräsentativ für die tatsächlichen Nutzungsbedingungen sind.

Problematik

Das Ermüdungstestgerät muss innovativ und für die zu testenden Materialien geeignet sein. Darüber hinaus muss das System modular und skalierbar sein, um neue Funktionen zu integrieren, wenn die Forschung des Kunden über das mechanische Verhalten von Verbundwerkstoffen in Verbindung mit Temperatur und Feuchtigkeit voranschreitet.

Das System muss nach komplexen Positions- oder Kraftprofilen gesteuert werden können.

Lösung und Ergebnis

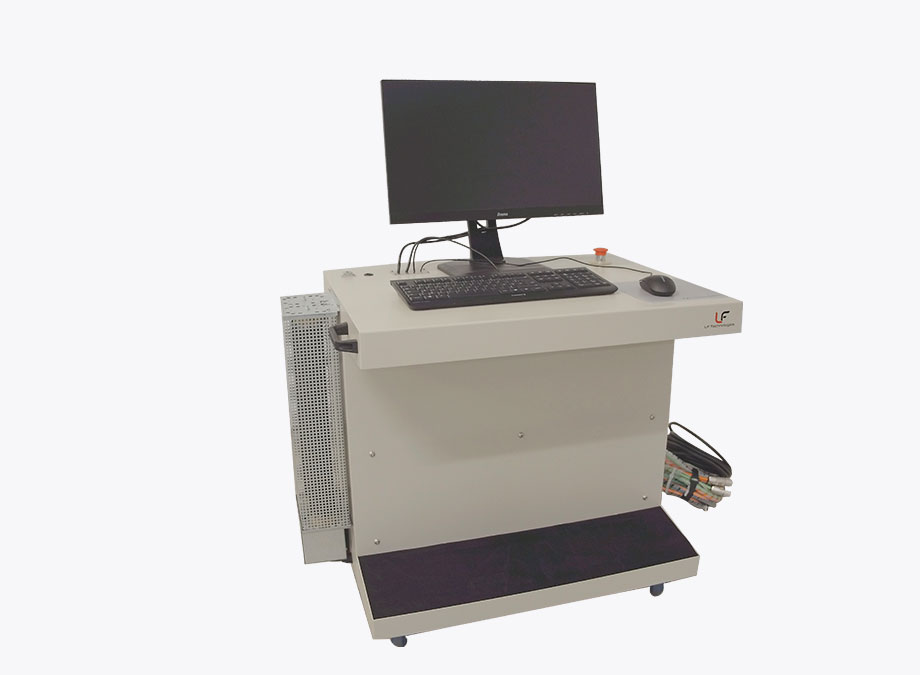

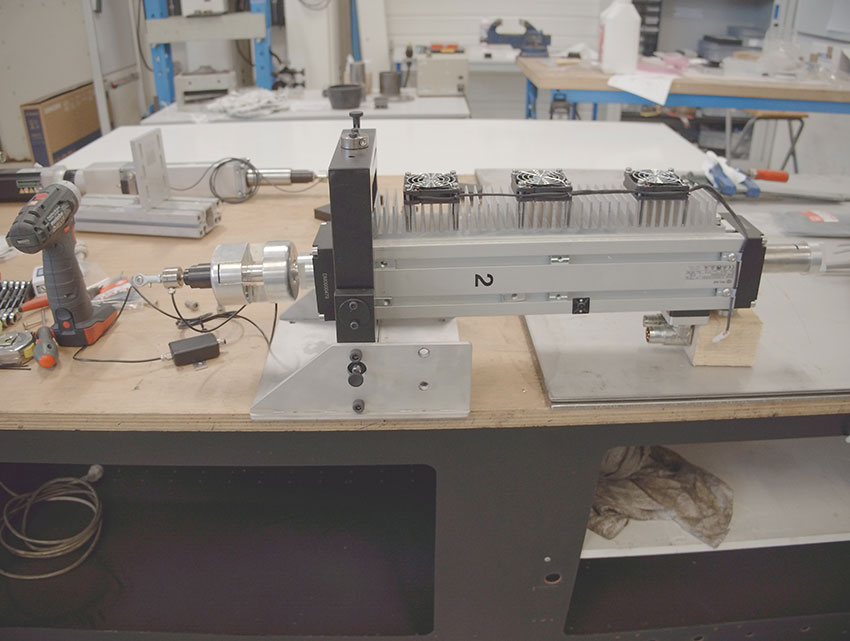

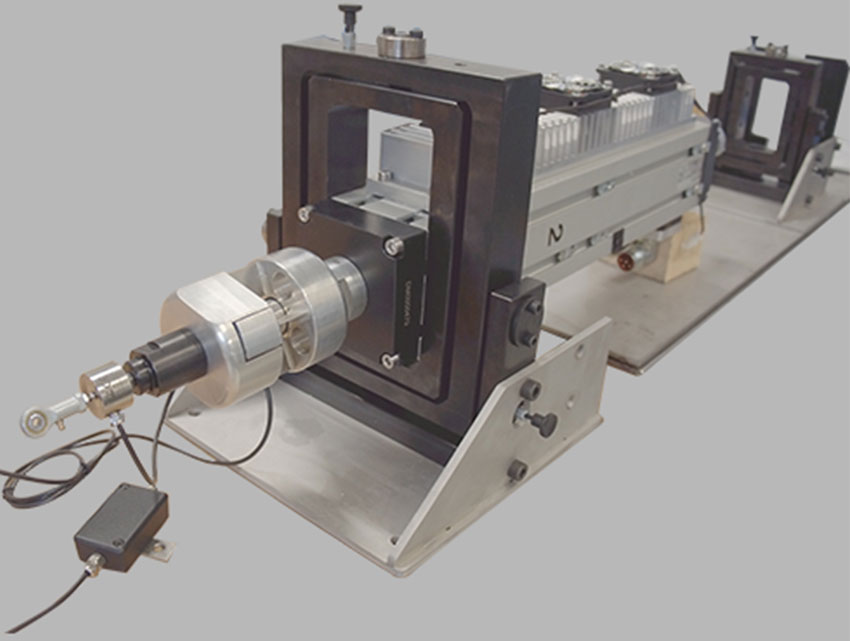

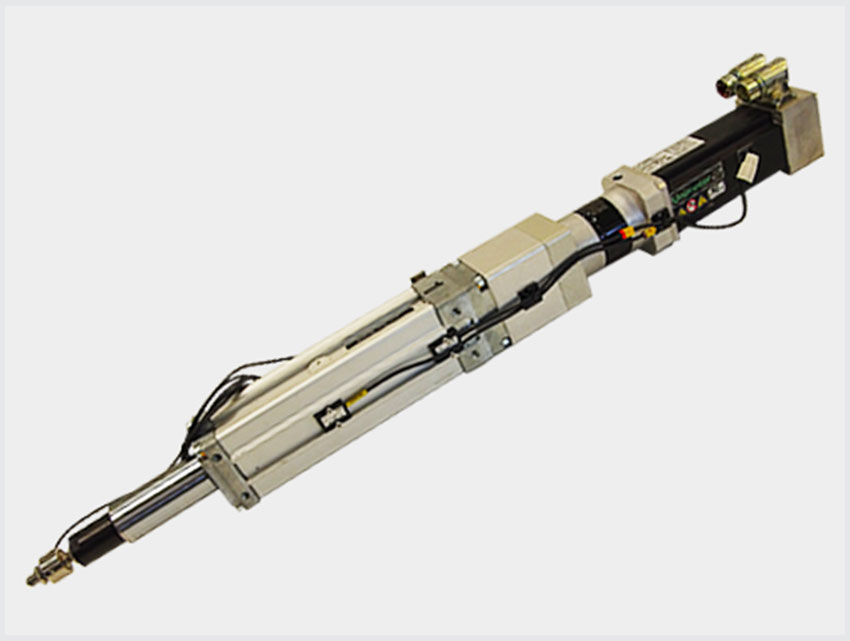

LF Technologies bietet eine Vorrichtung mit zwei elektrischen Zylindern, zwei Kraftsensoren und einer Steuerkonsole. Jede Achse wird unabhängig gesteuert, entweder manuell oder gemäß einer programmierten Bahn. Darüber hinaus ist jede Achse mit einem Linear- oder bürstenlosen Motor ausgestattet, der von einem Umrichter gesteuert wird.

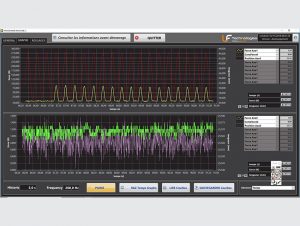

Der eingebaute PC ist mit einer speziellen Software ausgestattet, mit der Sie die Messungen, Aktoren und Antriebe anzeigen und steuern können (Position EIN/AUS, Nullsuche usw.), die automatische Zyklisierung gemäß einem programmierten Pfad durchführen, die während eines Tests durchgeführten Messungen speichern und die Messungen kalibrieren können. Die Steuerung der manuellen oder programmierten Bewegungen erfolgt über einen analogen Geschwindigkeitssollwert und die Position wird über eine Encoderrückführung gemessen. Die Kraftmessung erfolgt über einen Zug-/Drucksensor.

Die Programmierung komplexer Positions- oder Kraftverläufe erfolgt einfach anhand von Tabellenkalkulationsdateien, die aus Messungen unter realen Bedingungen stammen können.

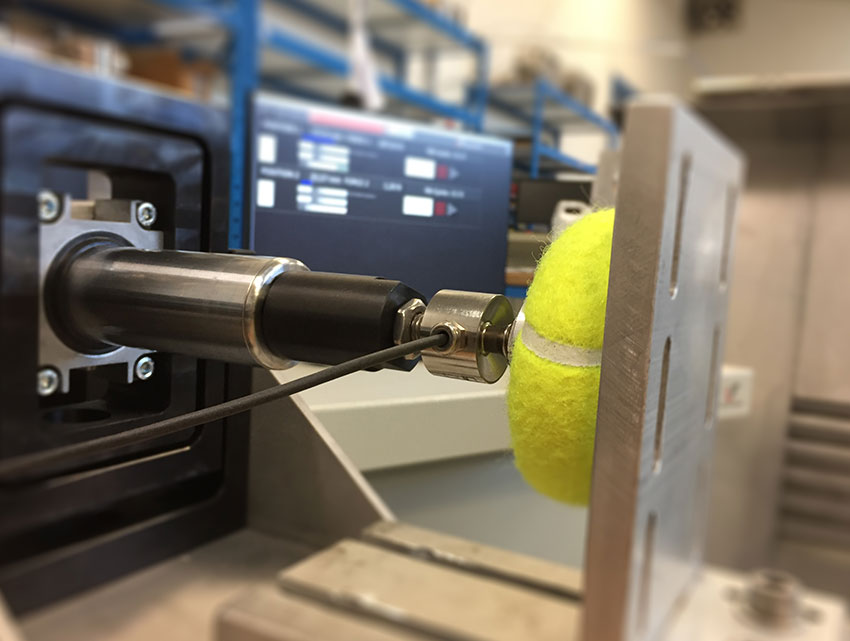

Dieses Steuergerät kann allein verwendet werden oder in einen mechanischen Dauerprüfstand integriert werden, um die Ermüdungslebensdauer eines Produkts oder Materials zu testen. Er wird in Forschungs- und Entwicklungslabors eingesetzt.
