Prüfstand für Fahrradrahmen

Ausdauerprüfstand, der von den Kunden im Geschäft genutzt werden kann. Fahrradrahmen-Tests mit einem industriellen, attraktiven und intuitiven Design.

+33 (0)2 52 56 04 20

Fordern Sie ein Angebot an

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Industriedesign

Mensch-Maschine-Schnittstelle

Mechanisches Design

Elektronisches Design

Um die mechanische Widerstandsfähigkeit ihres Produkts zu beweisen, beauftragte uns unser Kunde, ein französischer Hersteller von Sportartikeln, mit dem Entwurf und der Realisierung eines allgemein zugänglichen Prüfstands für Ausdauertests.

Hauptfunktionen

Ziel

Verbindung von mechanischer Leistung mit einem attraktiven Industriedesign.

Der Prüfstand im Geschäft muss in der Lage sein, unter den gleichen Bedingungen wie im Labor die gleichen standardisierten Testverfahren (ISO/FDIS 4210) durchzuführen, mit einer Visualisierung der Tests und Ergebnissen, die auch für eine unerfahrene Person leicht verständlich sind.

Problematik

Nutzung des Prüfstands direkt in einem Geschäft, unter den gleichen Testbedingungen wie in einem F&E-Labor. Der Prüfstand wird auch von F&E-Teams genutzt, wobei die Sicherheit für die breite Öffentlichkeit gewährleistet ist.

Der Einsatz in Geschäften bedeutet auch, dass die Maschine leise sein muss, was den Einsatz von pneumatischen Systemen verhindert.

Der Prüfstand wird auch von den F&E-Teams zur Entwicklung neuer Produkte genutzt.

Lösung und Ergebnis

LF Technologies entwarf eine Bank, die einfach und intuitiv zu bedienen ist, sowohl bei der Montage des Fahrradrahmens auf der Maschine als auch bei der Nutzung der Software.

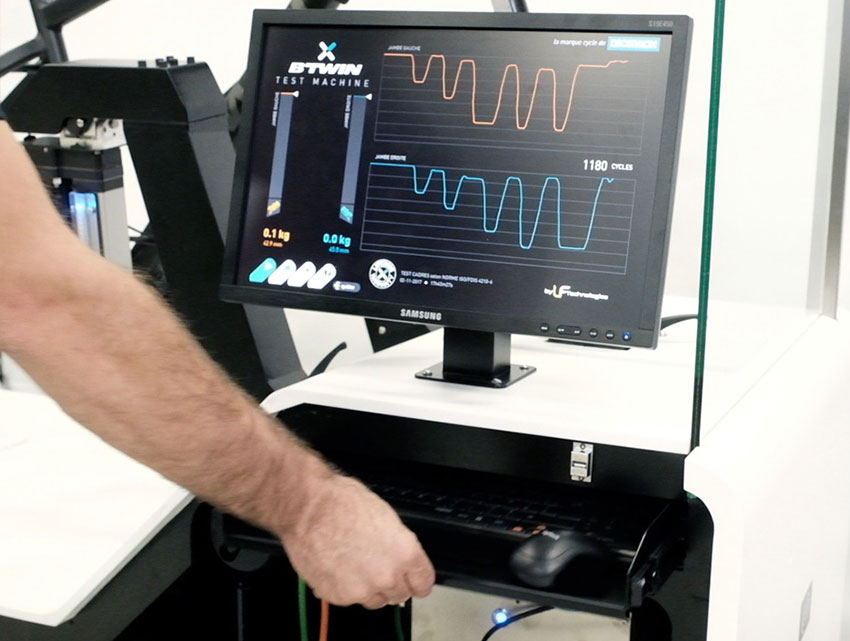

Besondere Aufmerksamkeit wurde der Sichtbarkeit des Rahmens und der Anzeige der Messwerte (Belastungskurven, Anzahl der Zyklen) für ein nicht informiertes Publikum gewidmet. Nach der Auswahl des Testverfahrens startet der Zyklus automatisch, nachdem ein RFID-Identifikationsbadge erkannt wurde.

Das Management wird dadurch unter Druck und Stress gesetzt.

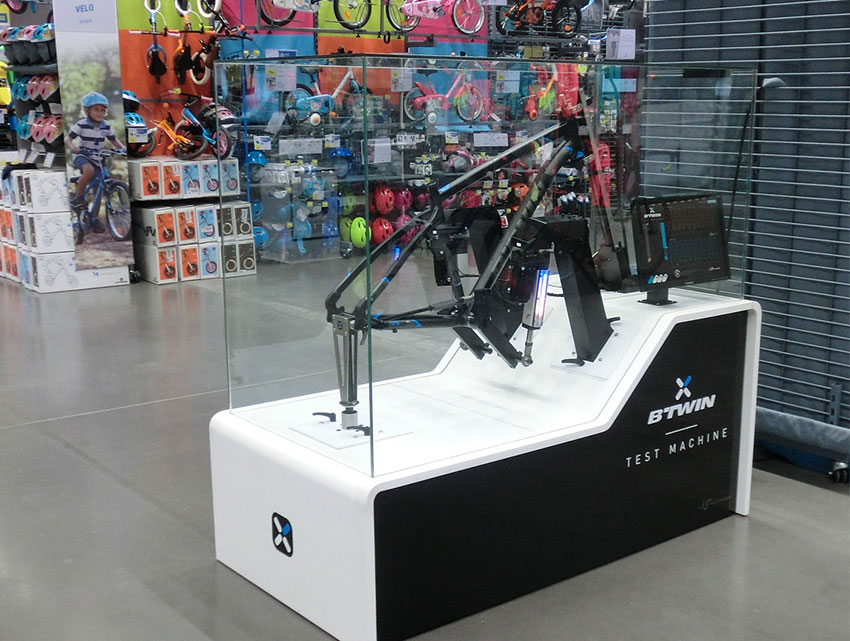

Der erste Prüfstand für Fahrradrahmen steht bereits in den Regalen des französischen Pilotgeschäfts. Die Qualität des getesteten Produkts ist somit für den Kunden in Echtzeit sichtbar.

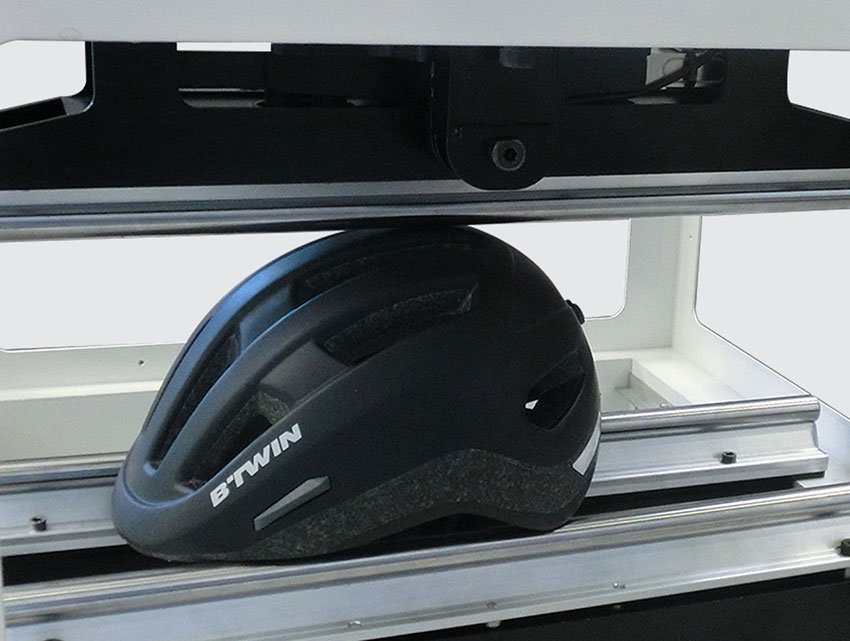

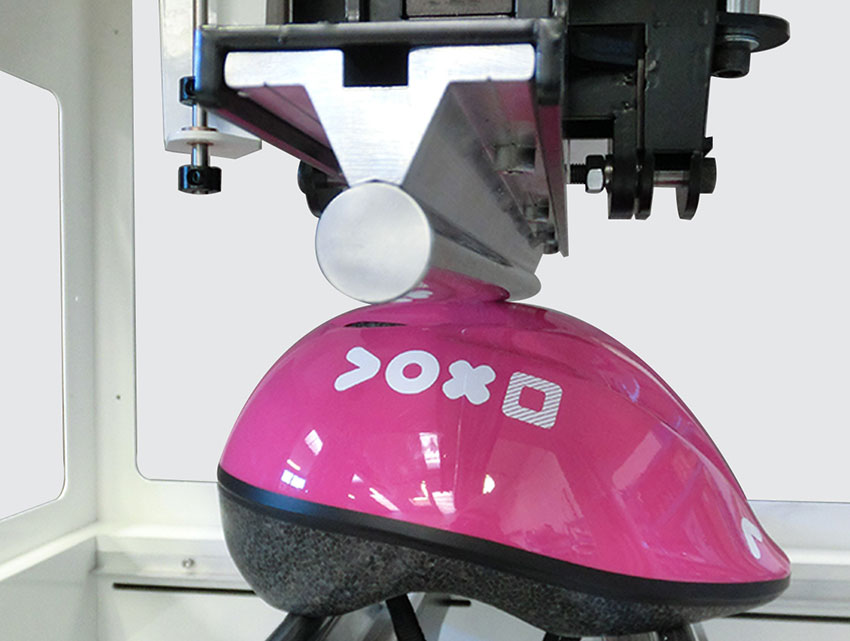

Andere Prüfstände, die von LF Technologies in Bezug auf den Standard 4210 für Fahrräder angeboten werden können.

Statischer Prüfstand für Gabeln, Räder und Reifen.

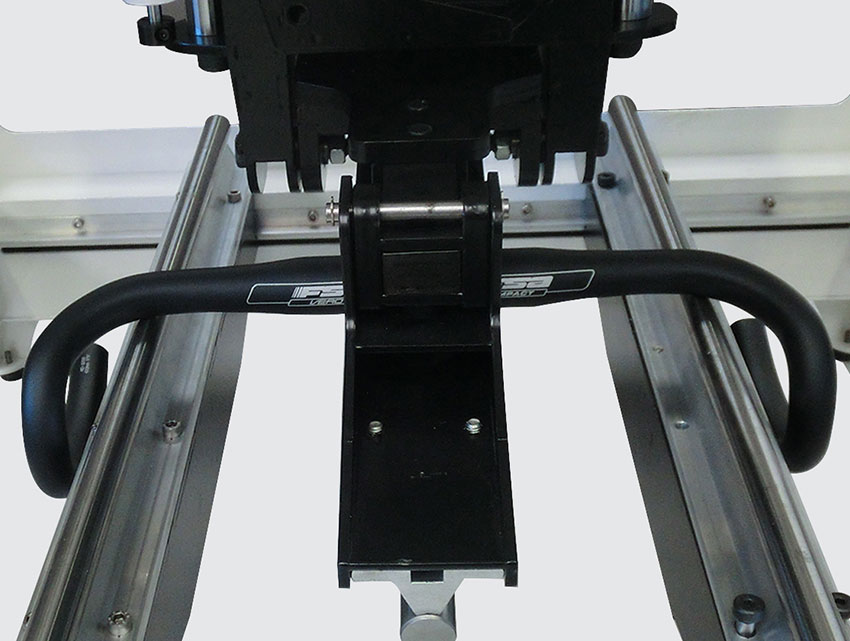

Prüfstand für Sicherheit und statische Festigkeit von Lenksäulen.

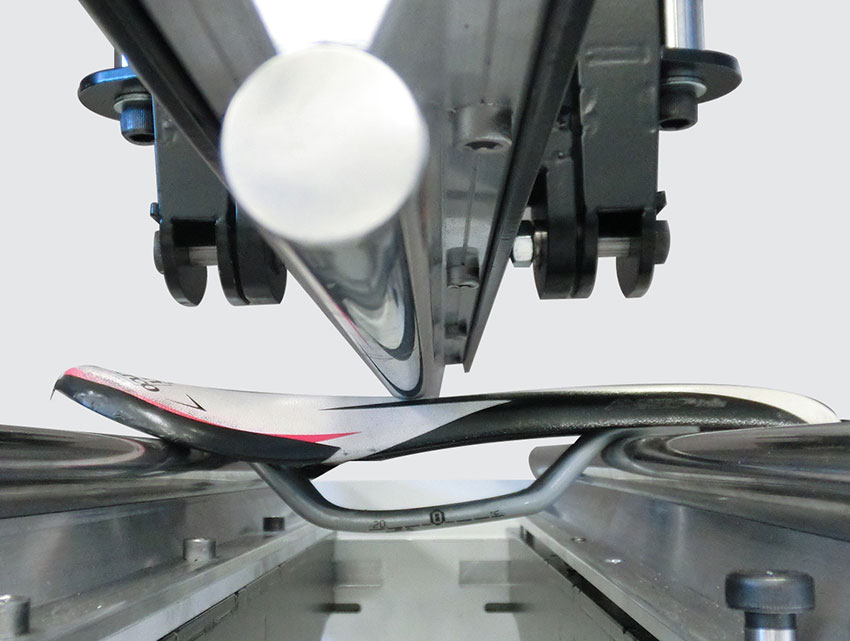

Prüfstand für die statische Festigkeit und Ermüdung von Sätteln und Sattelstützen.
Ermüdungsprüfstand für vertikale Kraft.
Bremsprüfstand.
Prüfstand für die Ermüdung von Rahmen und Gabel.
Fallprüfstand.

Alle Tests können auch auf Elektrofahrrädern durchgeführt werden.
Kontaktieren Sie unser Planungsbüro.

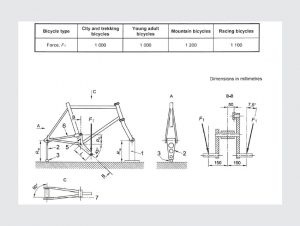

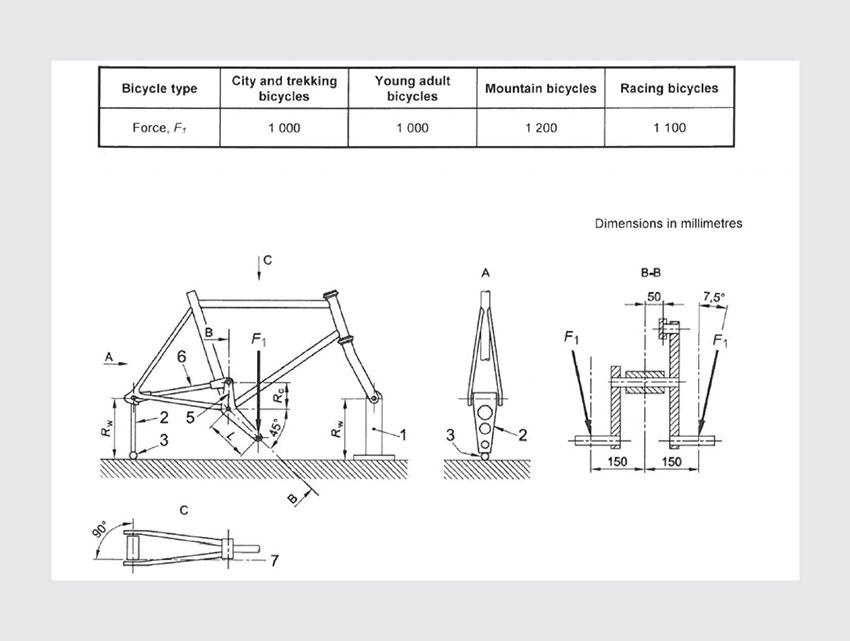

Auszug aus der Normalisierung

4 Rahmenprüfverfahren
4.1 Rahmen – Stoßversuch (Fall einer Masse)
4.2 Einheit aus Rahmen und Vorderradgabel – Stoßversuch (Fall des Rahmens)
4.3 Rahmen – Ermüdungsprüfung mit Pedalkräften
4.4 Rahmen – Ermüdungsprüfung mit horizontalen Kräften
4.5 Rahmen – Ermüdungsprüfung mit vertikaler Kraft

5 Prüfverfahren für die Gabel
5.1 Federgabel – Prüfung des Spiels für Reifen
5.2 Federgabel – Zugversuch
5.3 Vorderradgabel – Statischer Biegeversuch
5.4 Vorderradgabel – Rückwärtsstoßversuch
5.5 Vorderradgabel – Ermüdungsbiegeversuch und Rückwärtsstoßversuch
5.6 Gabeln, die für den Gebrauch mit Naben- oder Scheibenbremsen ausgelegt sind
5.7 Zugversuch für eine nicht geschweißte Gabel

Getestete Produkte

Fahrradrahmen

Eine Metallstruktur, die mit dem Herzen des Fahrrads vergleichbar ist. Sie hält die verschiedenen Teile zusammen. Fahrradrahmen können aus Stahl, Karbon, Aluminium oder speziellen Legierungen bestehen.
