Einsäulige Kompressionszugmaschine

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unsere Kunden aus allen Branchen benötigen diese Art von Prüfständen für Zug- und Drucktests an verschiedenen Materialien in kleinen Größen.

Hauptfunktionen

Ziel

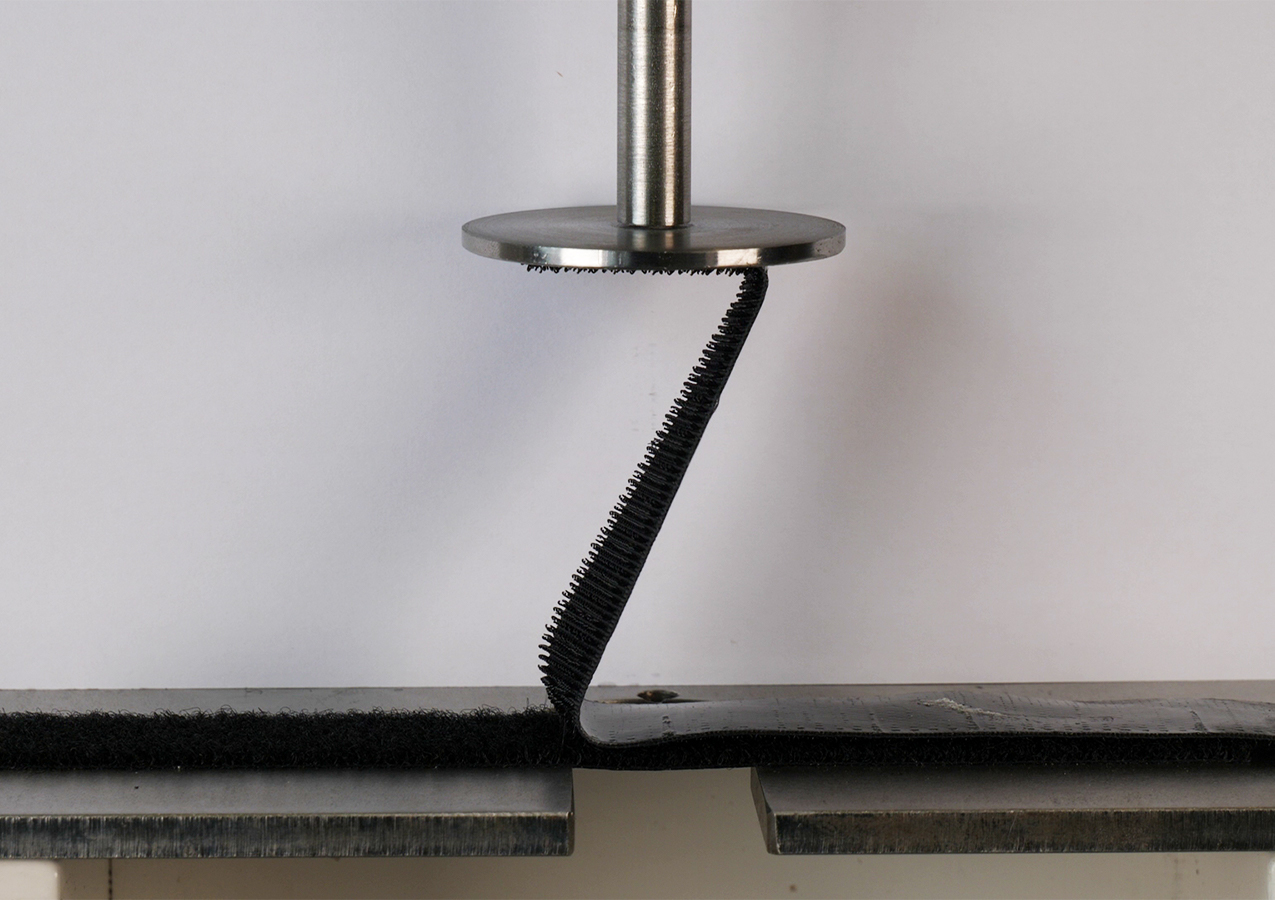

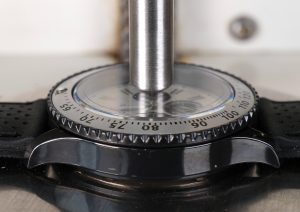

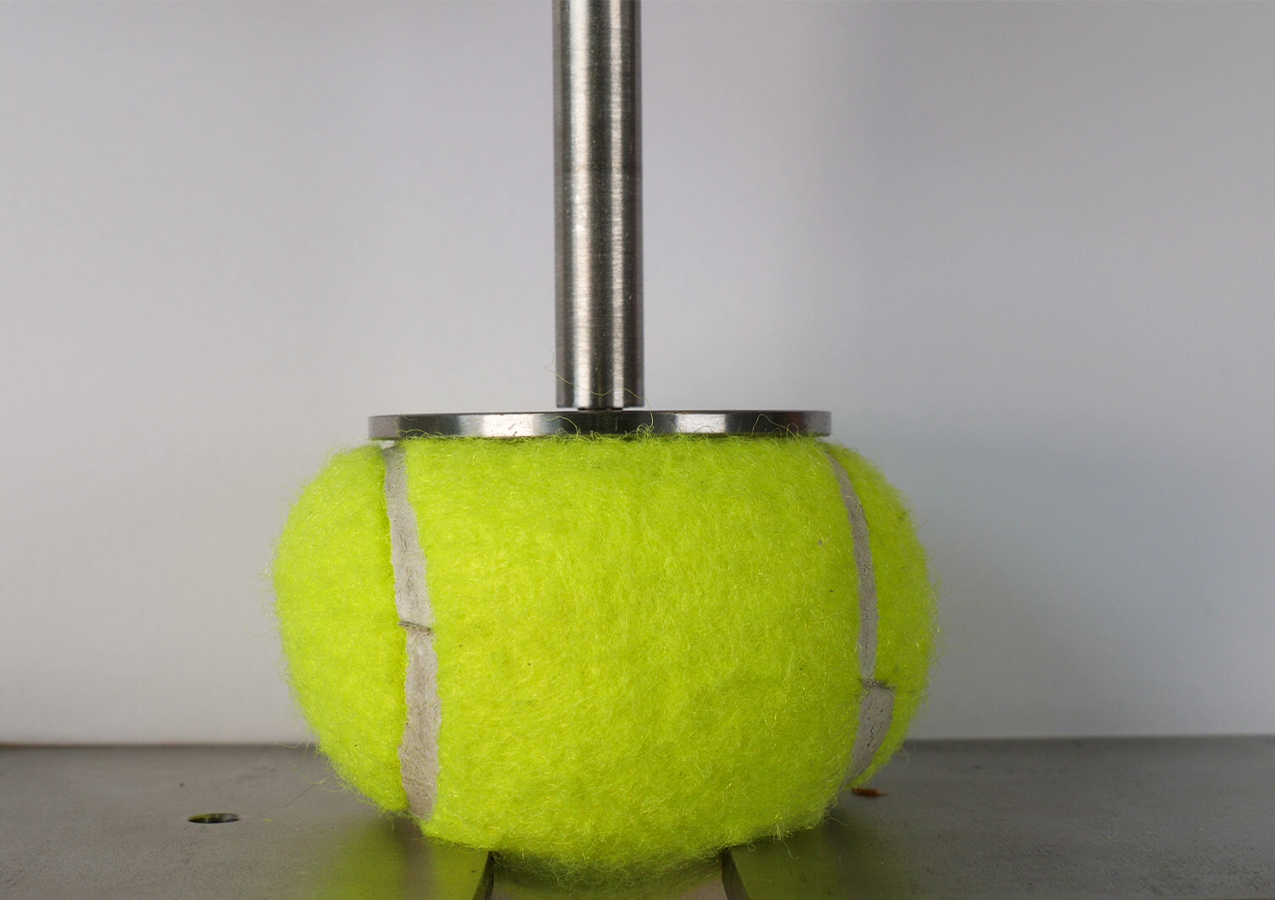

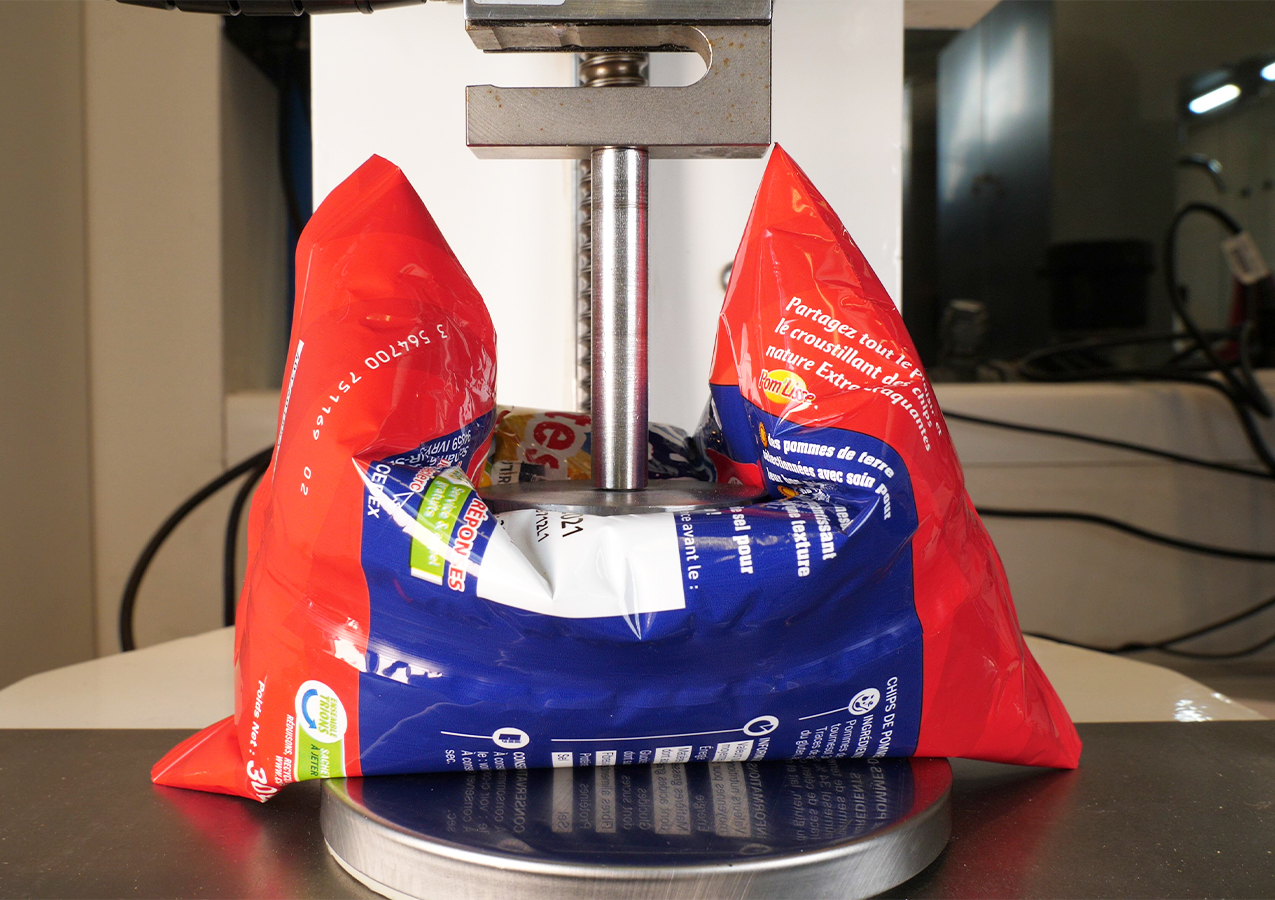

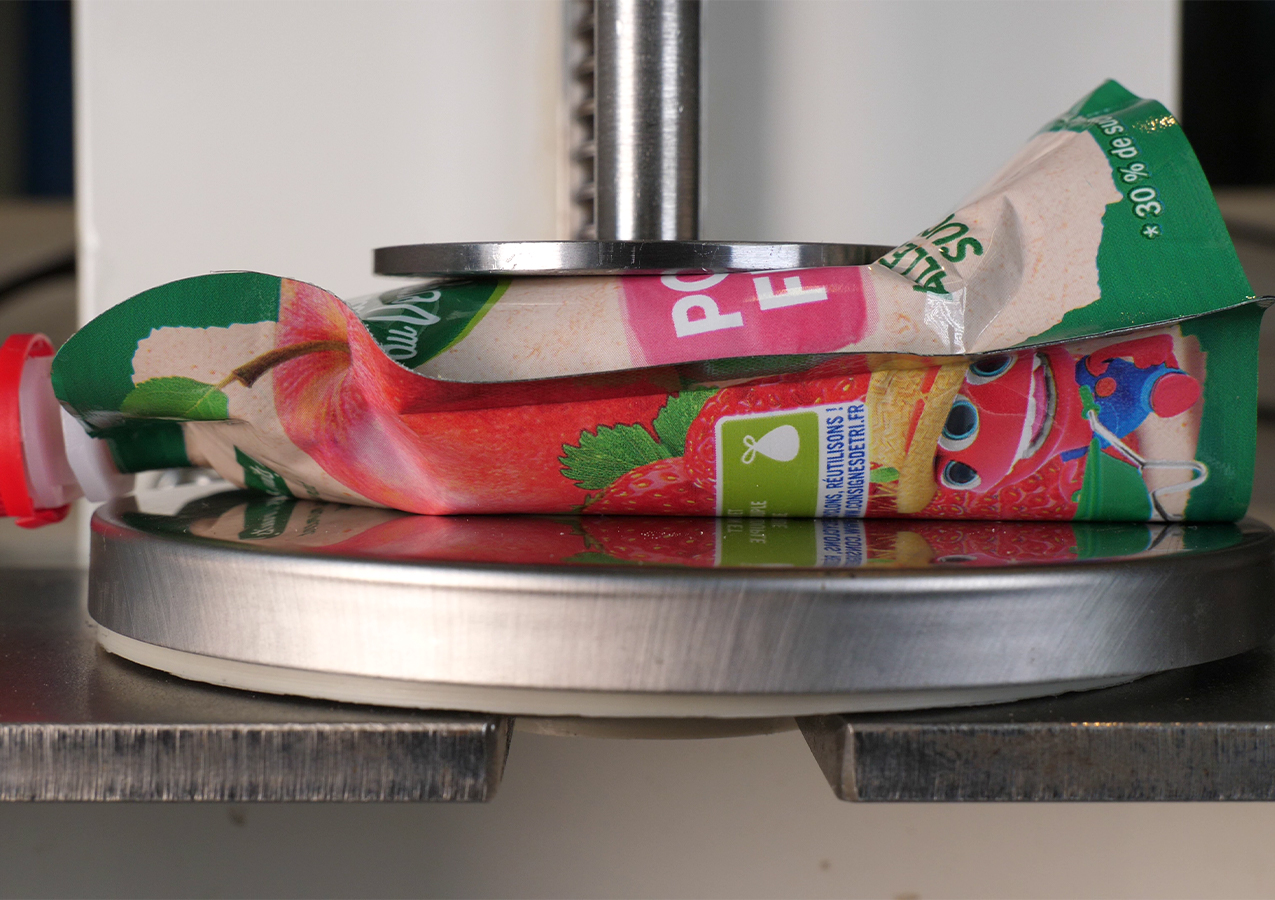

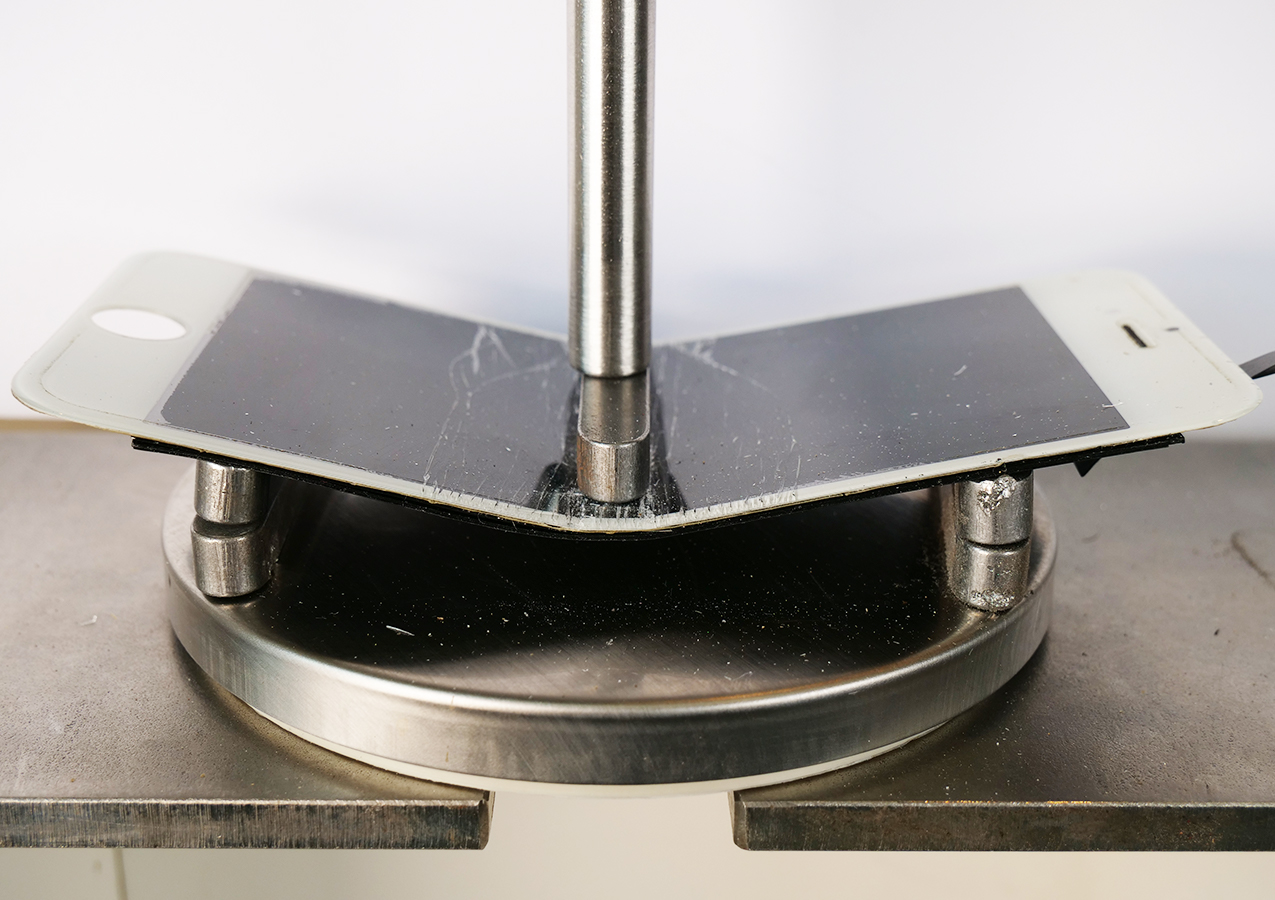

Zug-/Drucktests mit geringer Kraft bis hin zum Abreißen an kleinen Teilen.

Problematik

Anpassung der Zug-/Druckmaschine, um verschiedene Materialien mit unterschiedlichen Formen und Geometrien testen zu können.

Lösung und Ergebnis

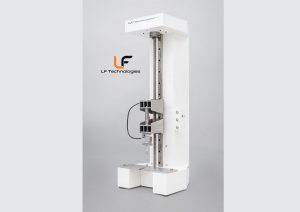

Die Maschine ist eine Ein-Säulen-Bank, die mit einem motorisierten Schlitten ausgestattet ist, der auf einer Schiene/Kugelschlitten geführt wird und von einem Kugelumlaufspindel/Mutter-System mit rotierender Spindel angetrieben wird.

Das Gestell ist im unteren Teil mit einer Öffnung versehen, die die Befestigung von zahlreichen Werkzeugen in sehr unterschiedlichen Formen ermöglicht.

Der bewegliche Schlitten besteht aus zwei unabhängigen Schlitten (1 motorisierter und 1 freier Schlitten), die entweder durch eine Verbindungsstange oder durch den Kraftaufnehmer selbst miteinander verbunden sind. Dieses System ermöglicht einen Schutz des Kraftaufnehmers vor großen Querbelastungen.

Die Motorisierung erfolgt entweder durch einen Schrittmotor oder einen bürstenlosen Motor, je nach Art der gewünschten Anwendung.

Die Messung der Bewegung erfolgt durch einen Encoder für die Rotation der Kugelumlaufspindel mit hoher Genauigkeit.

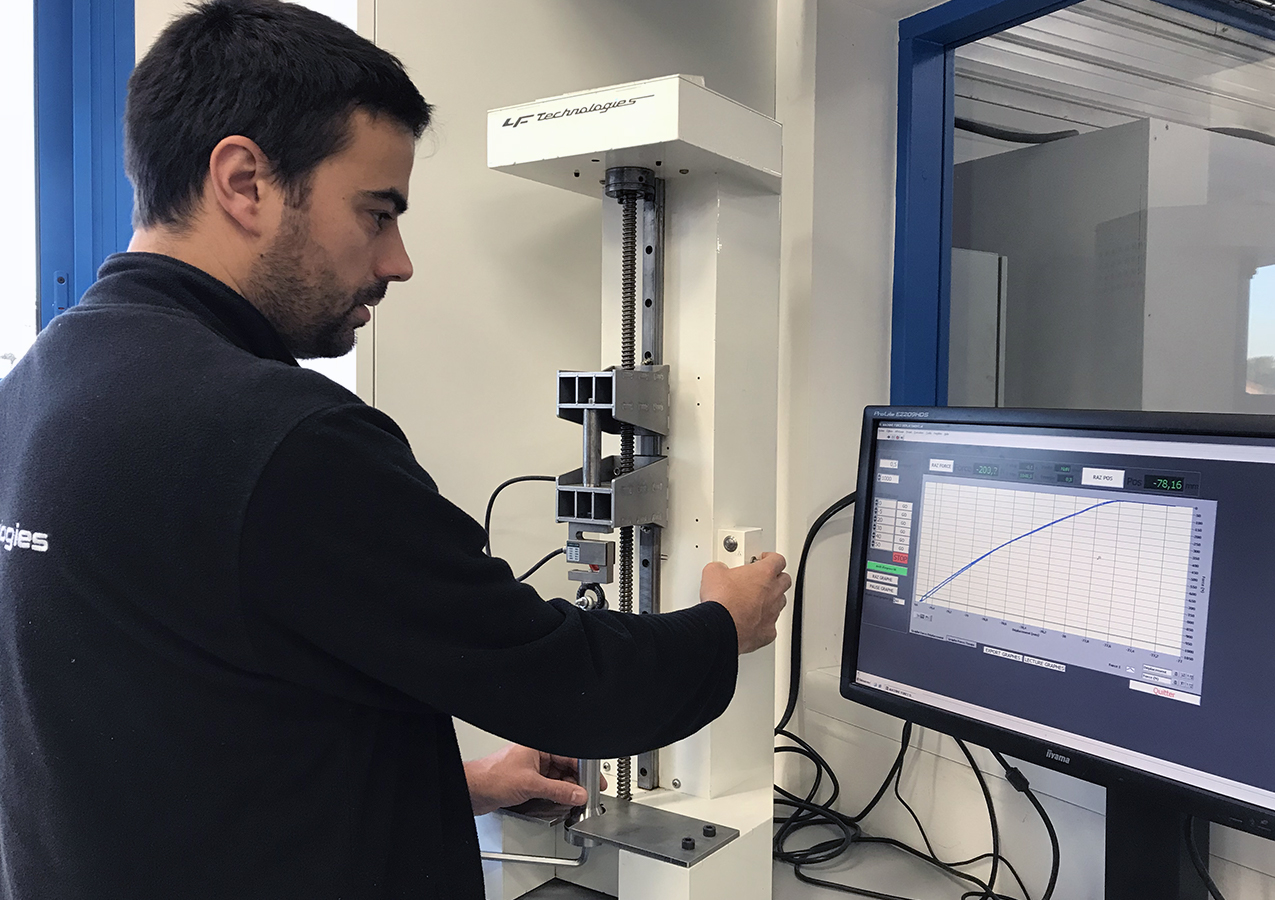

Die Maschine wird von einem PC aus gesteuert. Die Steuerungssoftware wurde speziell für die Anwendung entwickelt.
