Bank für Stoßdämpferkompression
Horizontaler Kompressionsprüfstand mit einem Hydraulikzylinder, einer beweglichen Traverse, einem Fernbedienungspult und einem Schaltschrank.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Unser Kunde, der auf die Entwicklung, Herstellung und Installation von Ausrüstungen für Kunstwerke und Hoch- und Tiefbau spezialisiert ist, bat uns um den Kauf einer Kompressionsbank für Stoßdämpfer.
Hauptfunktionen
Ziel
Charakterisieren Sie die maximalen Kräfte, die von den erdbebensicheren Stoßdämpfern unseres Kunden aufgenommen werden können. Der Druckprüfstand muss eine Kraft von 3.000 kN entwickeln, was ungefähr 300 Tonnen entspricht. Die maximale Länge eines Testprodukts beträgt 3.000 mm.
Problematik
Entwickeln Sie ein System, das eine Druckkraft von 3000 kN (300 Tonnen) für Stoßdämpfer mit sehr unterschiedlichen Längen erzeugen kann.
Lösung und Ergebnis
Die von unseren Teams vorgeschlagene und entworfene Anlage ist ein horizontaler Dämpferkompressionsprüfstand. Sie besteht aus einem Kompressionsrahmen, einem Hydraulikzylinder, einer beweglichen Traverse, einem abgesetzten Bedienpult und einem Schaltschrank.
Um den Hub des Zylinders zu verkürzen, hat LF Technologies ein System mit einer beweglichen Traverse entwickelt, die aus 100 mm Schritten besteht, um die Länge zwischen dem Zylinder und dem festen Teil anzupassen.
Der Zylinder wird von einem Hydraulikaggregat gesteuert, das eine geschwindigkeitsabhängige Steuerung des Kompressionszyklus ermöglicht.
Getestete Produkte
Dämpfer
Ein Dämpfer ist ein mechanisches System, das die Stärke eines Stoßes oder die Amplitude seiner Vibrationen reduzieren soll.
Das Gebäude ist nicht direkt mit dem Boden verbunden. Es “steht” auf Kissen, die es gleiten lassen. Der Dämpfer ist zwischen dem Gebäude und dem Boden angebracht und reduziert, wie bei einem Auto, die Amplitude der durch Erdbeben erzeugten Bewegungen.

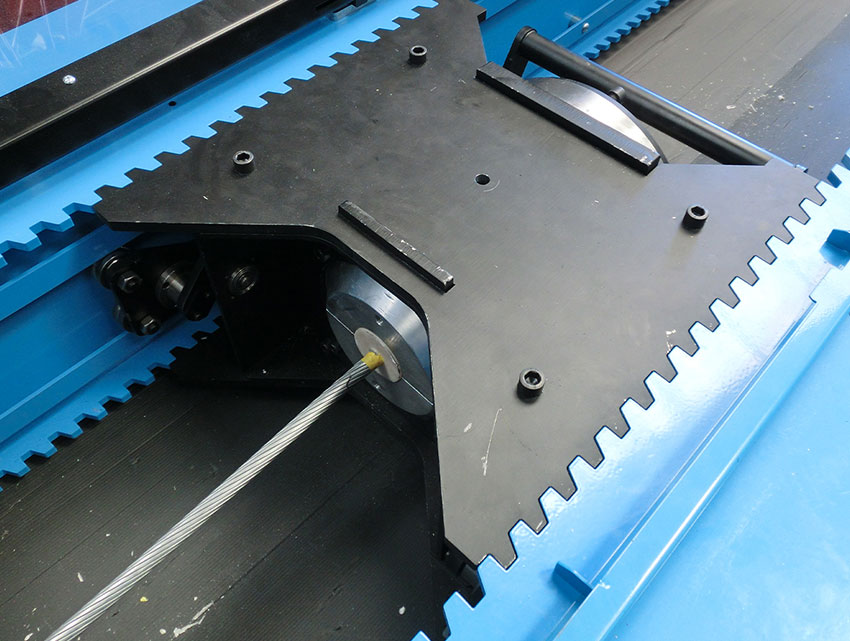

Réglage de la traverse mobile crantée
Einstellung der gezahnten beweglichen Traverse

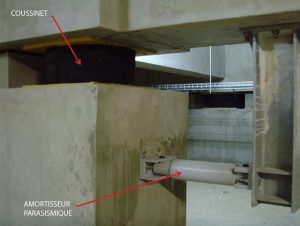

Exemple de montage d’amortisseur parasismique
Beispiel für die Montage eines erdbebensicheren Dämpfers

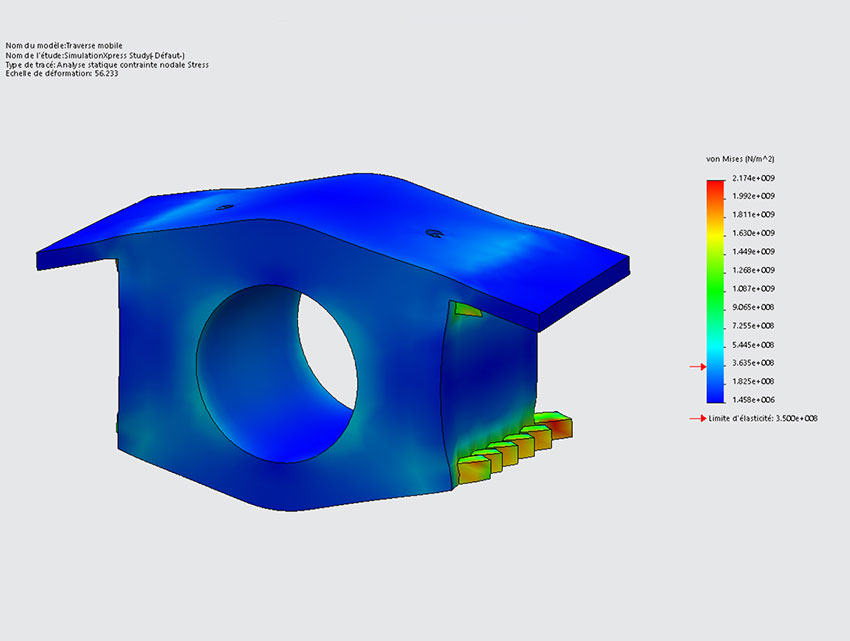

Etude de simulation de déformation de matériau
Simulationsstudie zur Verformung von Material

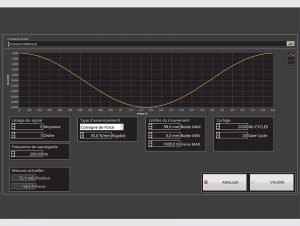

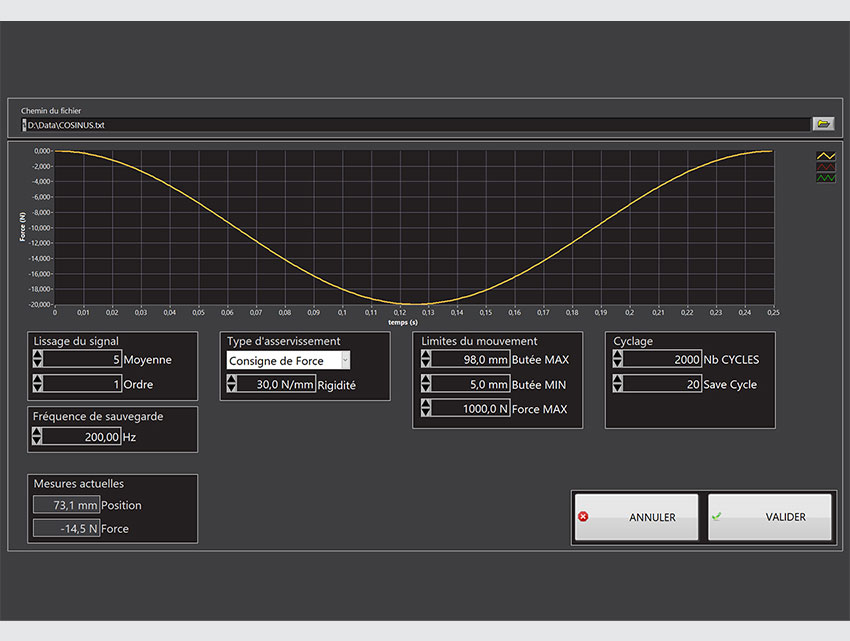

Ecran de paramétrage de l’asservissement de la force
Die Maschine wird über einen PC mit einer Software gesteuert, die speziell von unseren Programmierern entwickelt wurde. Es können Zyklen mit Positions- oder Kraftregelung programmiert werden.

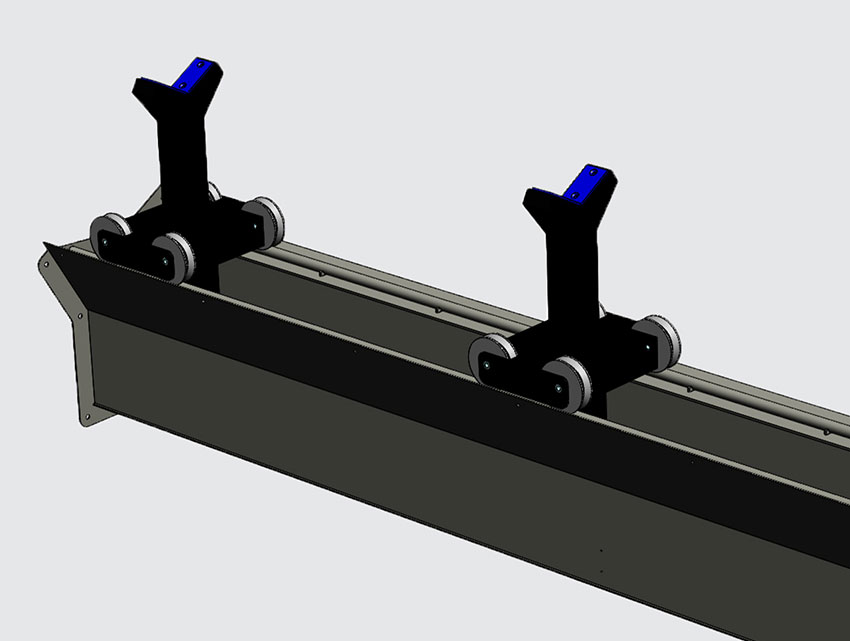

Chandelles-de-soutien-du-produit
Produktstützen

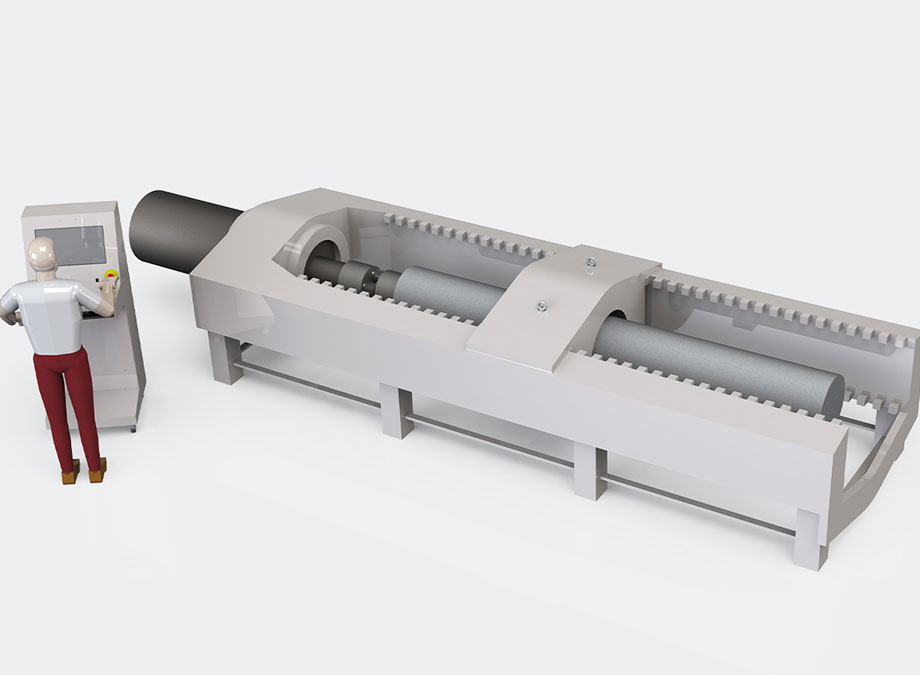

Banc de compression d’amortisseur
Bank für Stoßdämpferkompression

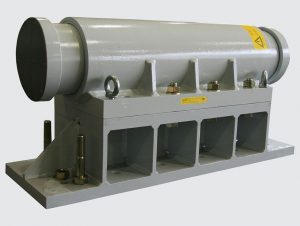

AMORTISSEUR-SISMIQUE
SEISMISCHER DÄMPFER
