Maschine zum Biegen von Dachziegeln
Eine Biegemaschine, die entwickelt wurde, um die Biegefestigkeit von Dachziegeln gemäß den Normen NF EN 538 und NF EN 491 zu testen. Die Biegetests können auch an Fliesen, Kacheln, Glasplatten usw. durchgeführt werden.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Unser Kunde ist der größte Hersteller von Dach- und Dichtungslösungen für Flach- und Steildächer.
Hauptfunktionen
Ziel
Entwicklung eines Prüfstands, der programmierbare Biegetests bis zum Bruch des Produkts mit Messung der Bruchkraft ermöglicht. Die Biegetests werden gemäß den Normen NF EN 491 und NF EN 538 durchgeführt.
Problematik
Eine kompakte Maschine zu bauen, die leicht zu transportieren ist und über eine intuitive Steuerung für die Einstellung der Startposition und den automatischen Start von Zyklen verfügt.
Sicherstellung eines langsamen und kontrollierten Kraftanstiegs, selbst bei einem zerbrechlichen und praktisch nicht verformbaren Produkt.
Lösung und Ergebnis
Die Ingenieure von LF Technologies haben eine kompakte Maschine entworfen, die leicht zu transportieren und einfach zu bedienen ist.
Der Biegeprüfstand ermöglicht Biegetests an Dachziegeln mit einer optimierten Kraftprogression bis zum Bruch oder bis zu einer vom Bediener programmierten Kraft (max. 10.000 N.).
Der Bediener stellt den Abstand zwischen den beiden Stützen entsprechend der zu testenden Produkte ein (Fliesen, Kacheln, Steingut, Glasplatten usw.).
Die Abstützvorrichtung fährt mit hoher Geschwindigkeit nach unten, bis sie automatisch Kontakt mit dem Testmuster hat. Sobald der Kontakt mit dem Produkt hergestellt ist, wird die Auflagekraft über eine programmierbare Rampe schrittweise erhöht.
Die erreichte maximale Kraftspitze wird gespeichert und auf dem Kontrollbildschirm angezeigt.
Der Biegeprüfstand kann für viele verschiedene Produkttypen verwendet werden, indem der Abstand zwischen den Auflagen eingestellt wird. Die Bedienung wird durch das intuitive Bedienfeld an der Vorderseite des Prüfstands erleichtert. Der progressive Kraftanstieg ist ideal für die Prüfung von empfindlichen Materialien und gewährleistet eine perfekte Messung der maximalen Kraft, die beim Bruch erreicht wird.
Andere Produkte können ebenfalls auf Biegung getestet werden.
Getestete Produkte
Dachziegel
Dachziegel, die zur Abdeckung und Abdichtung von Gebäuden verwendet werden, sind oft aus Terrakotta, aber auch aus Zementbeton. Sie sind in vielen verschiedenen Formen erhältlich (flach, reliefartig, gewölbt, etc.).
Machine de flexion sur tuiles
Maschine zum Biegen von Dachziegeln

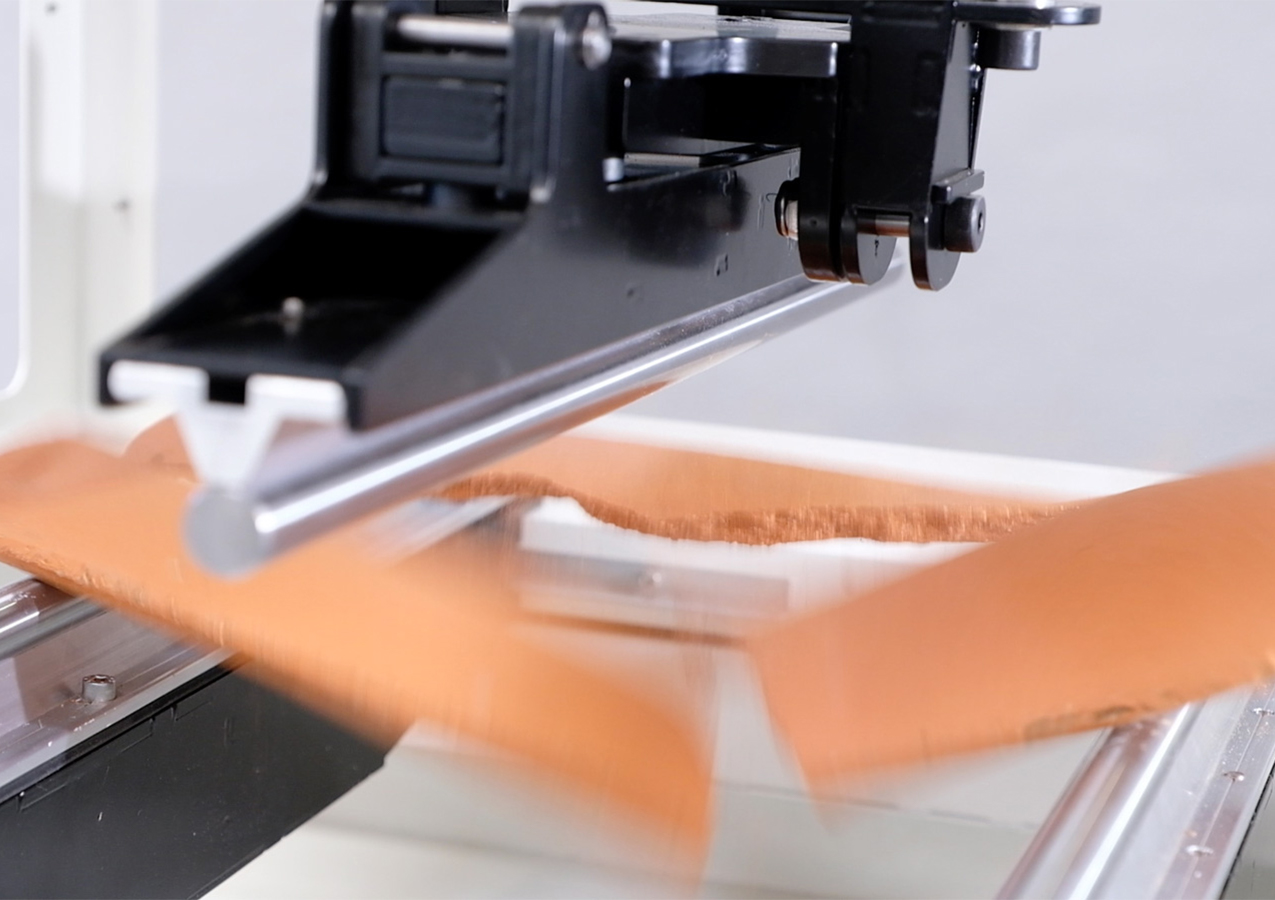

Progressivité et précision de la force appliquée
Progressivité et précision de la force appliquée

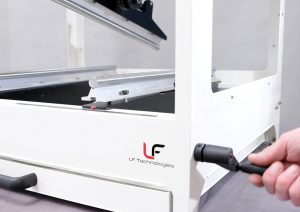

Réglage écartement appuis
Réglage écartement appuis

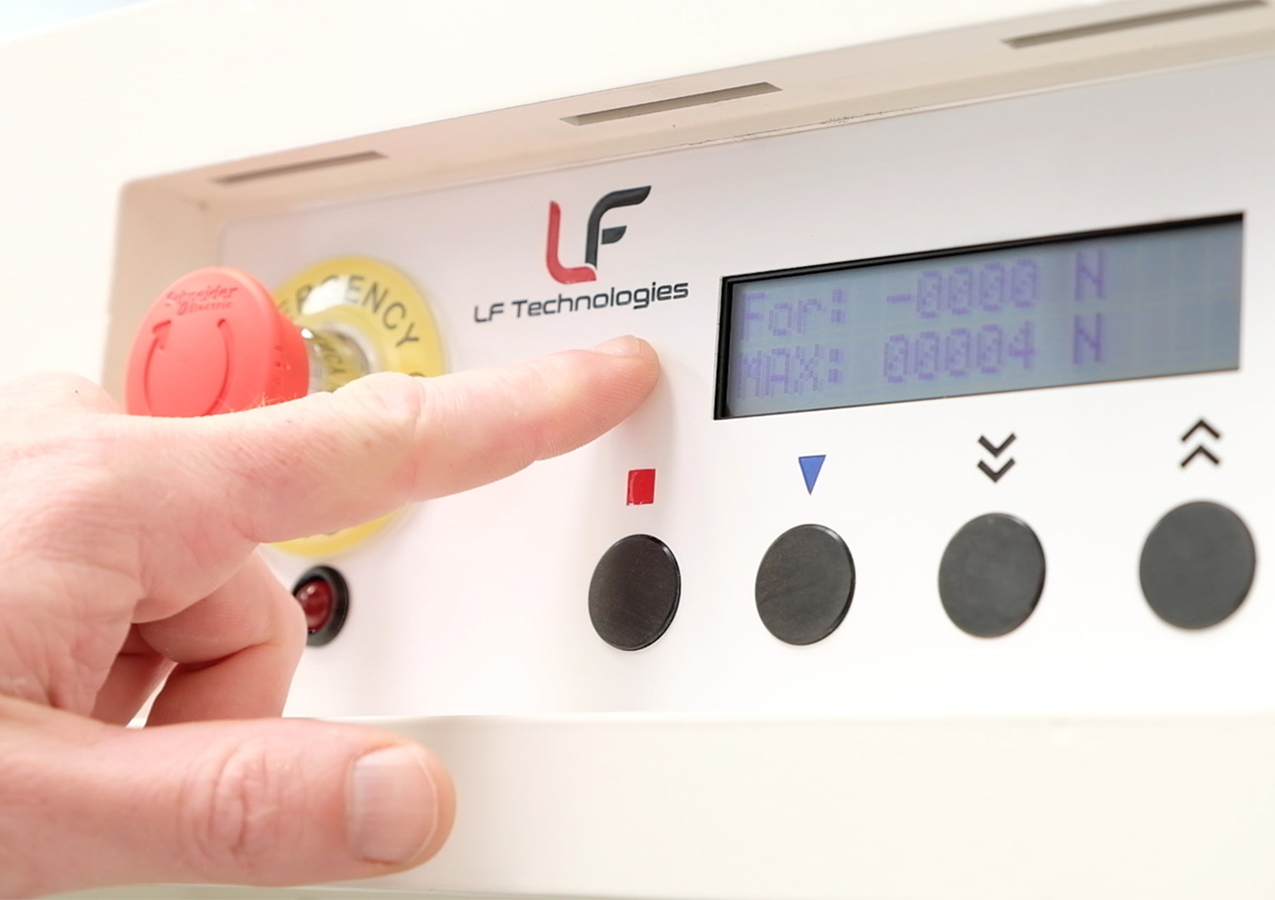

Simplicité d’utilisation
Einfachheit der Nutzung

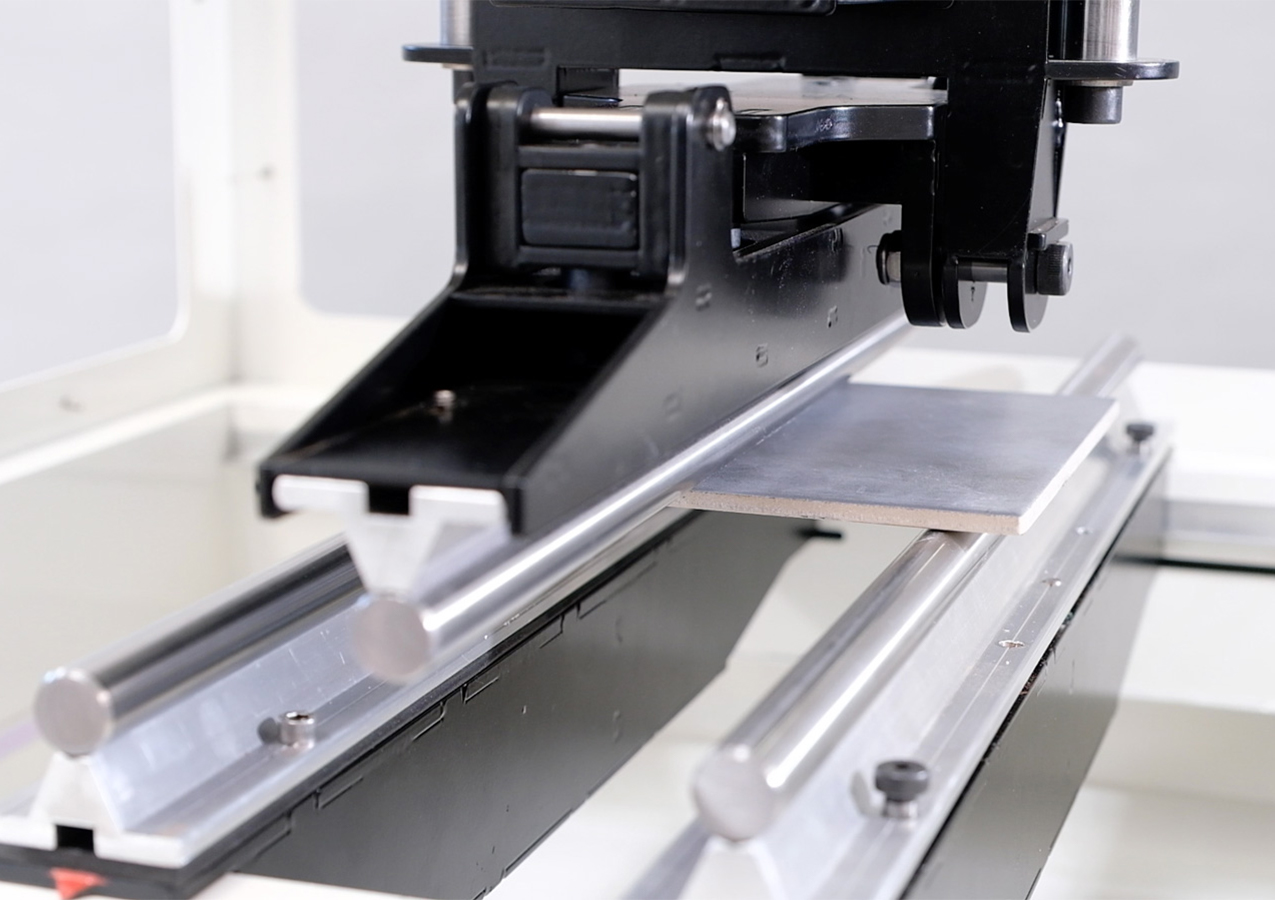

Test de flexion sur carrelage
Test de flexion sur carrelage

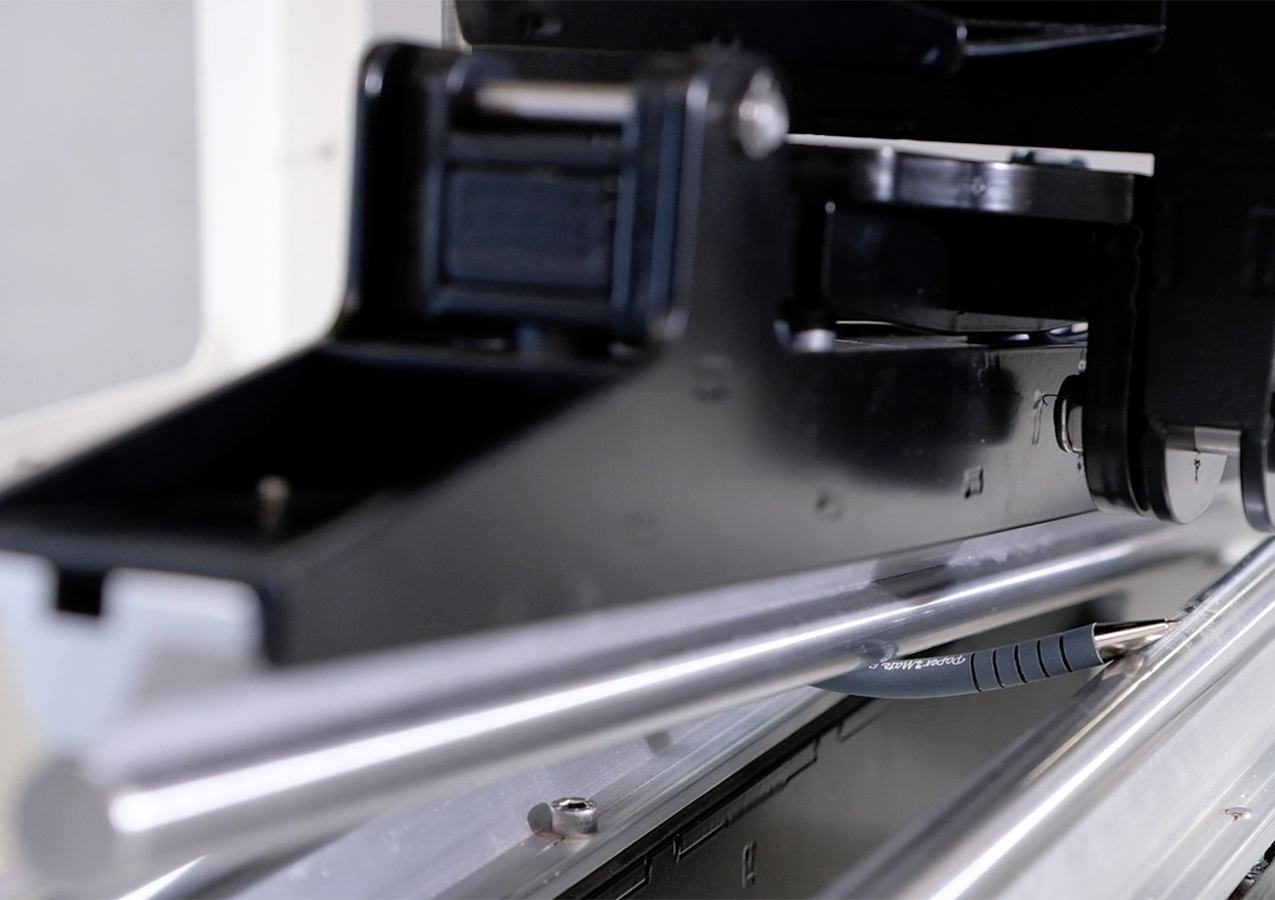

Banc de flexion sur stylo
Banc de flexion sur stylo

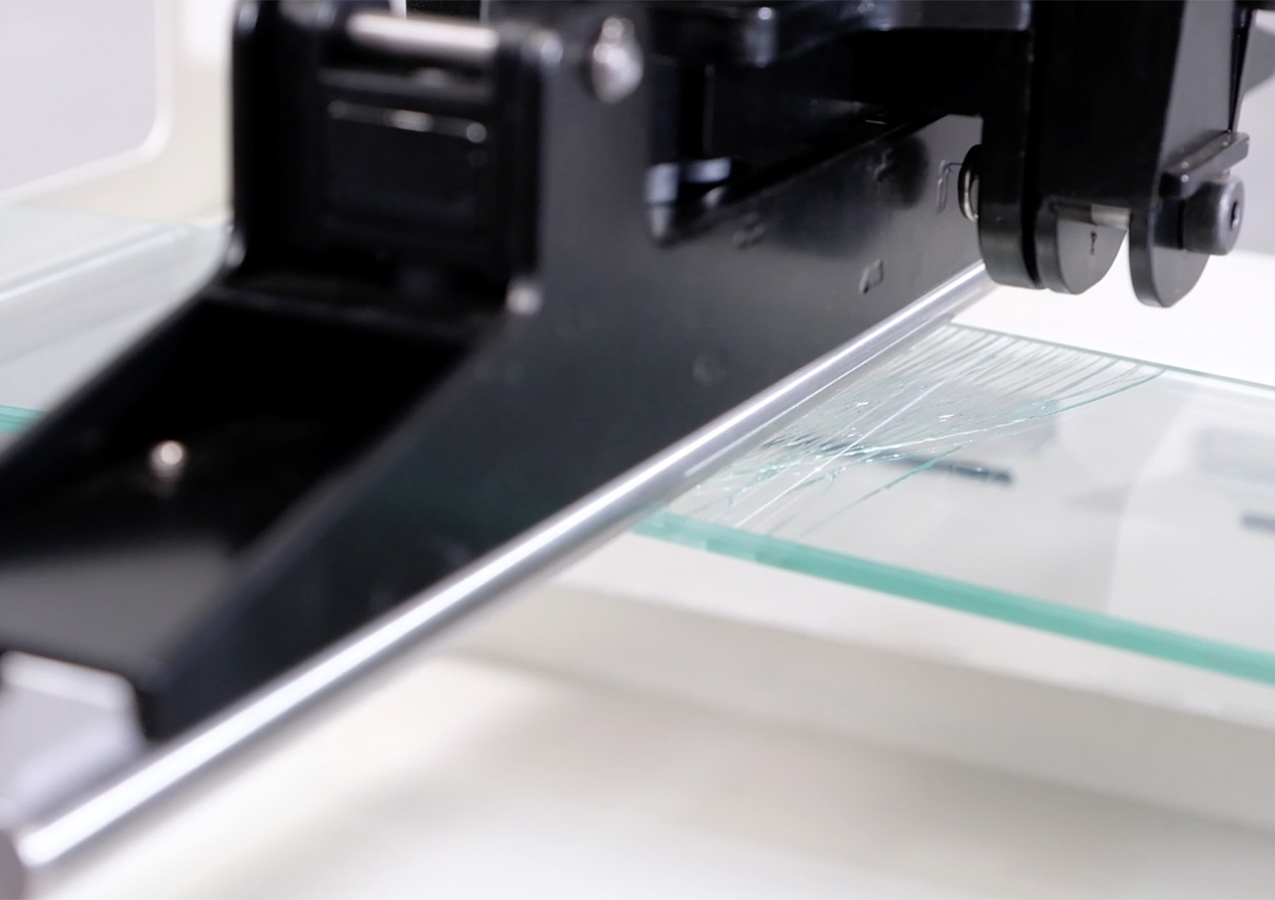

Banc de flexion sur plaque de verre
Banc de flexion sur plaque de verre

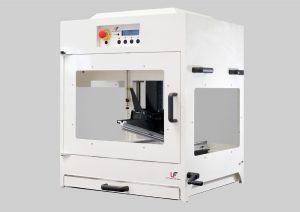

UNSER WICHTIGER TESTSTAND FÜR DIESE TESTE MBF Biegungsprüfstand
Hauptfunktionen
Der Biegeprüfstand ermöglicht die Durchführung von Biegetests Ihres Produkts und/oder Musters mit einer optimierten Kraftprogression bis zum Bruch oder einer programmierbaren Kraft.
Der progressive Anstieg der Kraft ist ideal für die Prüfung von zerbrechlichen Materialien wie Fliesen, Kacheln, Steingut, Glasplatten und ermöglicht eine perfekte Messung der maximalen Kraft, die beim Bruch erreicht wird.
Betriebsart
Der Bediener stellt den Abstand zwischen den beiden Stützen ein.
Das Stützwerkzeug fährt mit hoher Geschwindigkeit nach unten, bis es automatisch Kontakt mit dem zu testenden Produkt hat. Sobald das Werkzeug mit dem Produkt in Berührung kommt, wird die Auflagekraft über eine programmierbare Rampe allmählich erhöht.
Der Abstieg erfolgt bis zur automatischen Erkennung des Bruchs oder bis zum Erreichen der eingestellten Maximalkraft.
Die erreichte maximale Kraftspitze wird gespeichert und auf dem Bildschirm angezeigt.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
