Pendelschlagwerk auf Reagenzgläsern
Das Pendelschaf ist ein präziser Prüfstand, der wiederholbare Stöße (Izod, charpy) auf Stahlproben ausführt, bis diese brechen.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Hauptfunktionen
Ziel
Das Ziel ist die Durchführung von Schlagbiegetests gemäß NF EN 10045-1 bei hoher Energie. Diese Tests werden in hohem Tempo durchgeführt (Produktionstests), um alle Chargen der hergestellten Bleche zu qualifizieren.
Der Prüfstand muss eine vollständige Sicherheit für den Bediener gewährleisten und gleichzeitig eine hohe Ergonomie bei der Benutzung aufweisen.
Problematik
- Stellen Sie sicher, dass das Pendel automatisch positioniert wird und nach dem Aufprall wieder aufgeholt werden kann.
- Sicherstellung einer sehr schnellen Auslösung des Tests nach der Positionierung des Teststücks durch den Bediener bei gleichzeitiger Sicherstellung einer hohen Genauigkeit der Position des Teststücks in Bezug auf den Hammer beim Aufprall.
- Automatisieren Sie die Kalibrierung des Prüfstands.
Lösung und Ergebnis

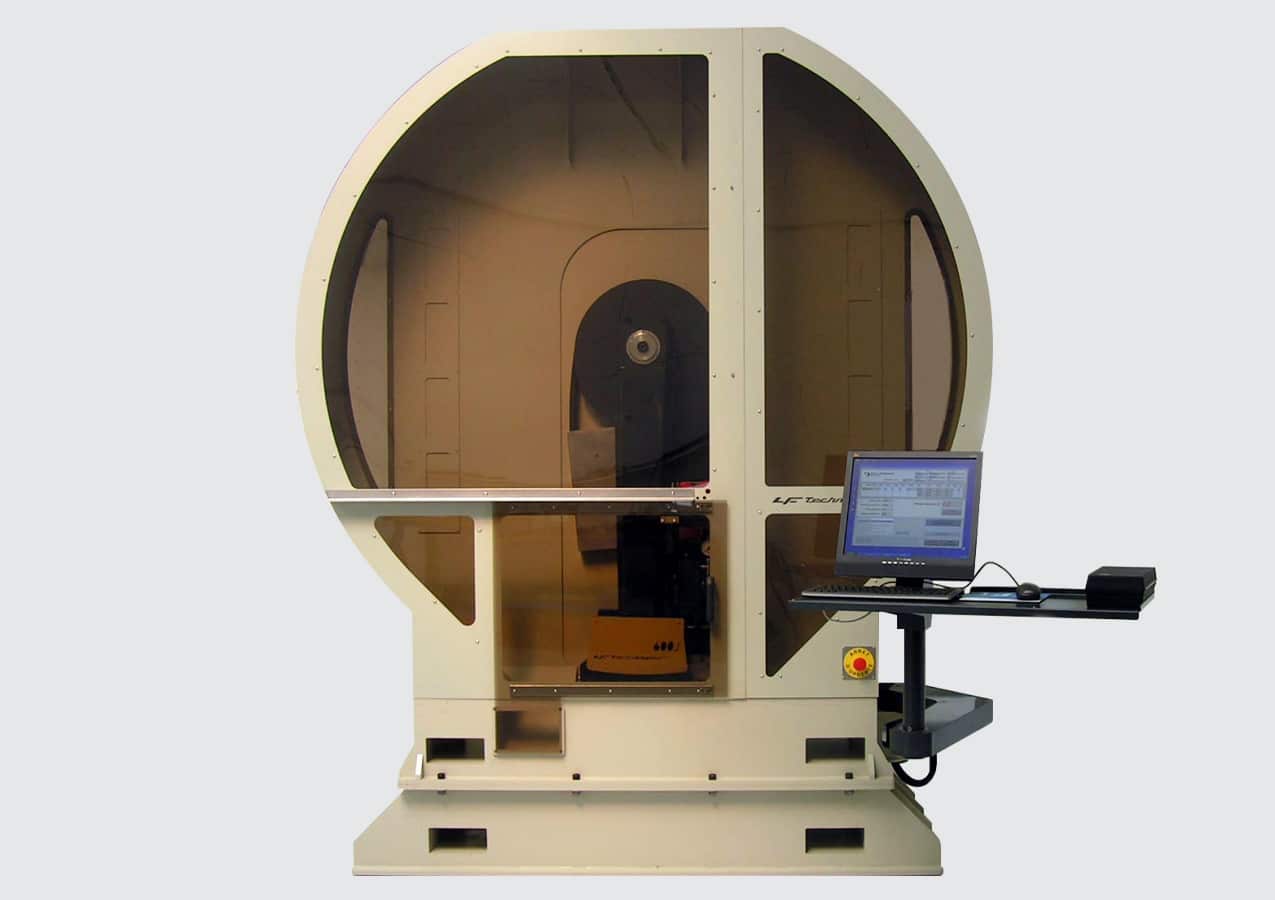

Der Prüfstand ist ein Pendelschlagwerk gemäß der Norm NF EN 10045 mit einem U-Hammer, der mit verschiedenen Gewichten ausgestattet werden kann, um Tests von 300 J bis 800 J zu ermöglichen.

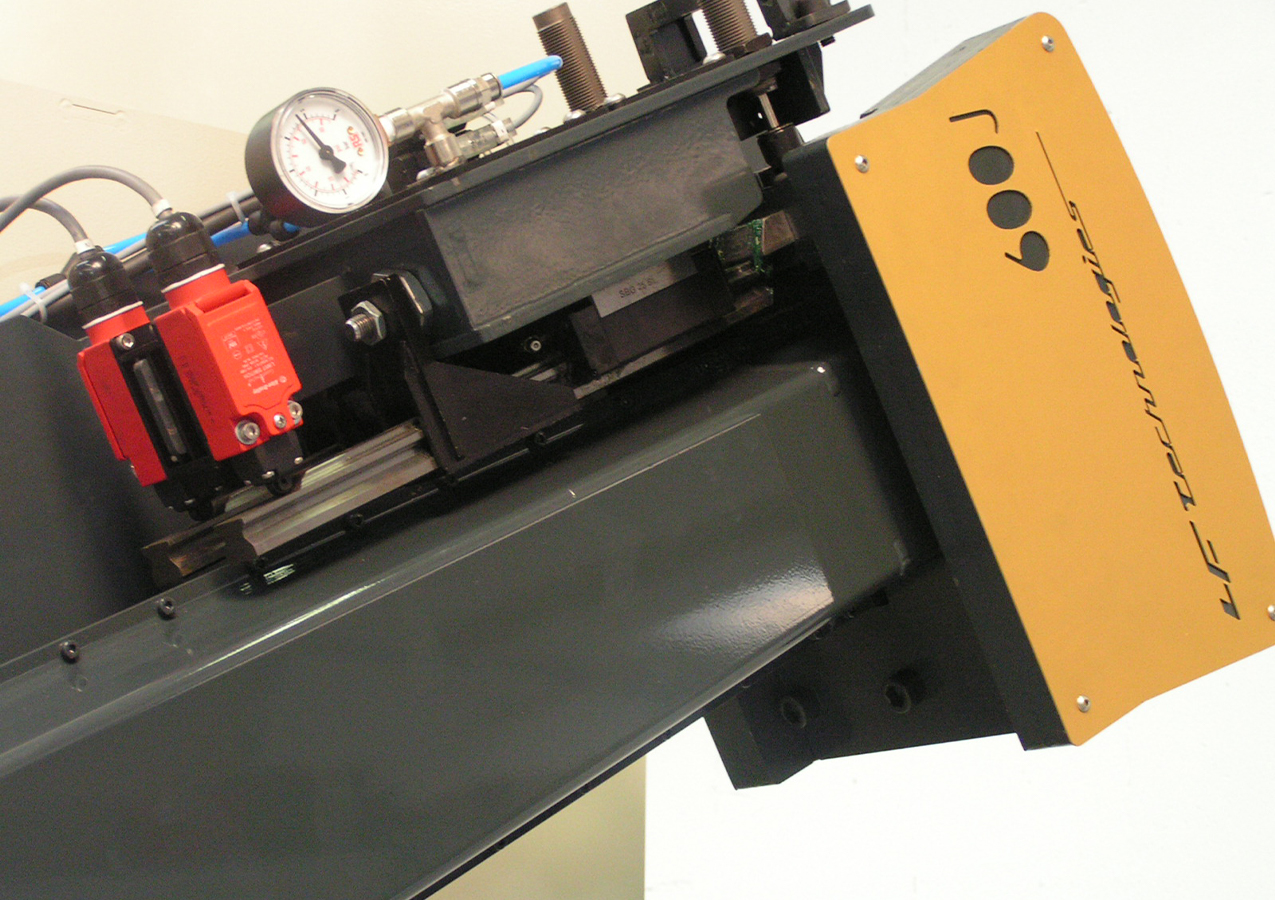

Die Maschine ist mit einem motorisierten Arm ausgestattet, der :
- die Positionierung des Pendels auf der gewünschten Höhe (in Abhängigkeit von einer Geschwindigkeit oder Energie)
- das automatische Abwerfen des Pendels
- das fliegende Einhängen des Pendels nach einem Schock
Die Energiemessung erfolgt über einen hochauflösenden Encoder.
Testzyklus :
Der motorisierte Arm positioniert das Pendel in der gewünschten Höhe, dann wird die Sicherheitstür entriegelt. Der Bediener positioniert die Probe auf der Halterung und schließt die Tür. Sobald die Tür wieder geschlossen ist, beginnt das System automatisch mit der automatischen Zentrierung des Teststücks, dem Abwurf des Pendels, der Energiemessung, dem Wiederaufhängen des Pendels und seiner Neupositionierung für den nächsten Test.
Mit diesem System wird die Probe in weniger als 5 Sekunden nach dem Ablegen durch den Bediener auf der Halterung sicher gebrochen.
Die Sicherheit des Bedieners wird durch redundante Systeme (doppelte Verriegelung des Pendels am Arm, automatisiertes Ausfahren eines Sicherheitsanschlags, doppelte Kontrollschleifen der Sicherheitssensoren usw.) gewährleistet, die von einer Sicherheits-SPS gesteuert werden.
Die Maschine ist so konzipiert, dass ein schneller Wechsel des Messers und der Probenhalter möglich ist.
Die von unseren Ingenieuren speziell für Labview entwickelte Software ermöglicht :
- die vom Prüfstück aufgenommene Energie berechnen und anzeigen, mit automatischer Kompensation der natürlichen Dämpfung des Pendels
- die getesteten Maßnahmen anzeigen
- Richtlinien für Wirkungstests einrichten
- Berichte bearbeiten und ausdrucken.
- eine automatisierte Berechnung der geometrischen Kalibrierung, der Dämpfung und der Schwingungsdauer.
Getestete Produkte
Schaf-Pendel-Prüfkörper
Proben von Pendelschafen
Pendelschaf – Stoßtest an einem Reagenzglas
UNSER SCHLÜSSELTESTBANK FÜR DIESE TESTS
Mouton Pendel – Charpy Impact, Izod
MCMP
Hauptfunktionen
Die Schlagfestigkeit ist eine der wichtigsten Eigenschaften, die bei der Konstruktion eines Teils oder einer Vorrichtung untersucht werden müssen. Die Pendelschlagprüfmaschine von LF Technologies wird zur Bestimmung der Kerbschlagzähigkeit eines Prüfstücks nach ASTM- und ISO-Normen verwendet. Die Pendelschlagwerk- und Schlagprüfmaschinen führen präzise und wiederholbare Schläge auf eine breite Palette von Materialien aus, um die mechanischen und physikalischen Eigenschaften von Metallen, Polymeren, Verbundwerkstoffen und Endprodukten für Forschung und Entwicklung oder Qualitätskontrolle zu bestimmen. Unsere Maschinen führen Charpy- und Izod-Tests durch, die den internationalen Standards entsprechen.
Betriebsart

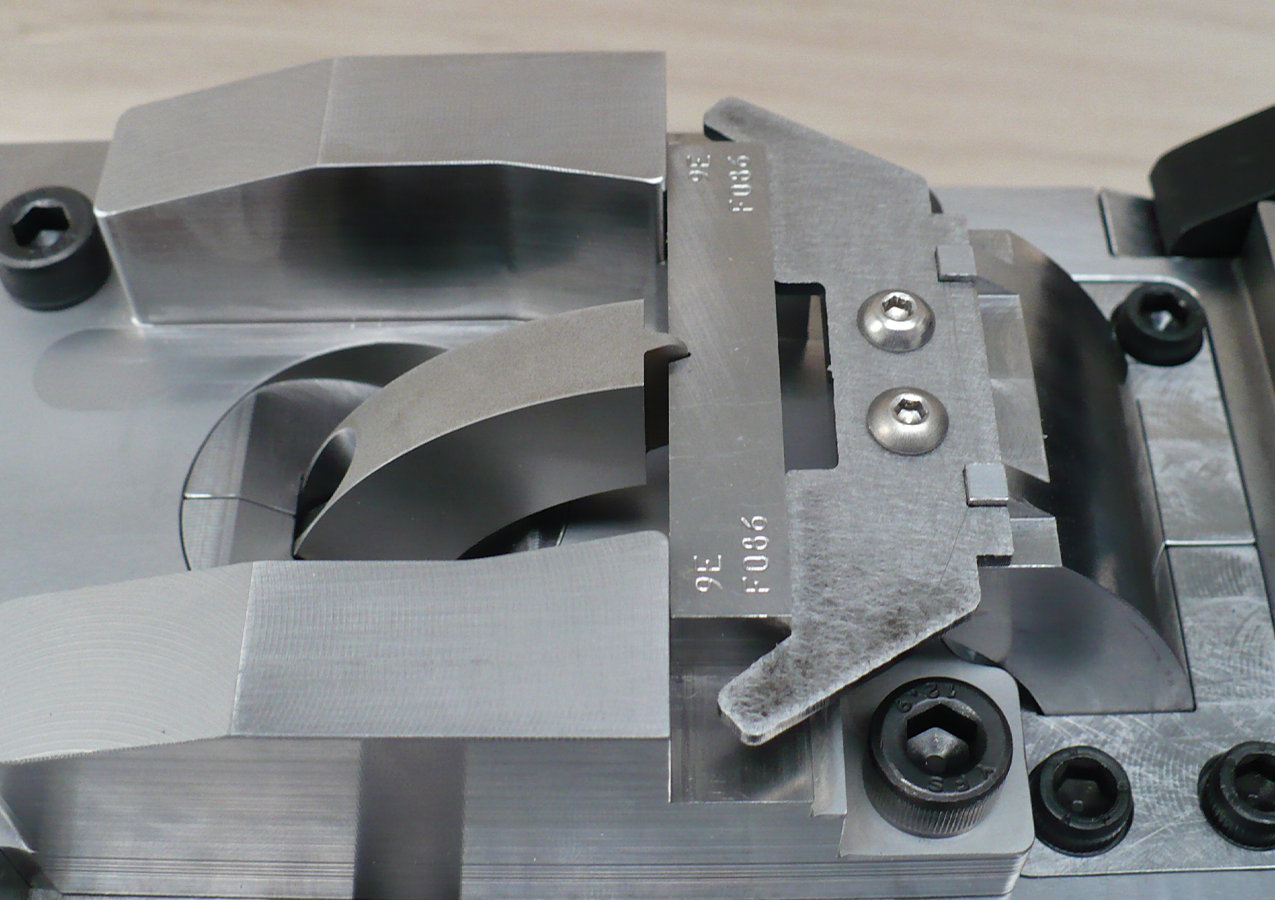

Das automatische Zentriersystem des Teststücks gewährleistet eine einfache und effiziente Verwendung des Pendelschafs. Die Proben werden innerhalb von 5 Sekunden nach der Entnahme aus der Temperatureinheit geschlagen. Die Bedienung wird durch den schnellen Wechsel des Messers und der Probenhalter vereinfacht.
Das motorisierte Pendelschaf ist mit einem pneumatischen System zur Freigabe des Hammers ausgestattet. Die Rückstellung des Hammers ist motorisiert, um eine einfache Bedienung zu ermöglichen. Ein Schutzgehäuse schützt den Bediener während der Bewegung des Hammers.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
NF EN 10045-1
