Pendelschaf – Impact Charpy, Izod
- Hohe Genauigkeit durch einteiligen Probenhalter mit automatischer Zentrierung
- Schnelle Auslösung (weniger als 5 Sekunden) zwischen dem Einsetzen und dem Brechen des Teststücks
- Volle Sicherheit für den Bediener durch redundante Systeme
- Motorisierter Arm, der eine präzise Positionierung und ein fliegendes Auflegen nach dem Test ermöglicht
Getestete Produkte
Branchen
Hauptfunktionen
Die Schlagfestigkeit ist eine Schlüsseleigenschaft, die bei der Bewertung von Materialien und technischen Teilen gemessen werden muss. Das von LF Technologies entwickelte Pendelschaf ist ein mechanischer Schlagprüfstand, der zur Durchführung von standardisierten Charpy- und Izod-Tests verwendet wird. Er ermöglicht es, die Elastizität von Materialien mithilfe eines kontrollierten Stoßes zu messen.
Diese Geräte entsprechen den Normen ISO 148-1, ASTM E23 und NF EN 10045-1 und werden zum Testen von Proben aus Metall, Polymer oder Verbundwerkstoffen im Rahmen der Qualitätskontrolle oder von Projekten zur Materialcharakterisierung verwendet.
Die verfügbaren Modelle decken Energien von 300 J, 450 J oder 600 J ab , mit einer Messauflösung von bis zu 0,02 J und einer einstellbaren Aufprallgeschwindigkeit von bis zu 6 m/s. Das Gerät gewährleistet eine hohe Wiederholbarkeit und einen schnellen Testzyklus, der sich für Produktions- oder Laborumgebungen eignet.
Charpy-Schaf und Izod-Schocktests
Das Pendelschaf wurde entwickelt, um Schlagfestigkeitsprüfungen an gekerbten Proben nach der Charpy-Methode (horizontal) oder der Izod-Methode (vertikal) durchzuführen. Bei diesen Tests wird die beim Bruch absorbierte Energie gemessen, was ein direkter Indikator für die Elastizität des Materials ist.
Das System ist für Temperaturtests mithilfe einer Wärmekammer geeignet und deckt einen Bereich von -180 °C bis +600 °C ab. Der Wechsel zwischen Verpackung und Schock erfolgt in weniger als 5 Sekunden, was den normativen Anforderungen entspricht.
Betrieb
Der Prüfstand ist mit einem System zur automatischen Zentrierung des Teststücks durch die Kerbe ausgestattet. Der Hammer wird automatisch freigegeben, sobald die Sicherheitstür geschlossen wird, wodurch ein schneller und reproduzierbarer Test gewährleistet wird.
Die Funktionsweise beruht auf :
- Ein motorisierter Arm zur Positionierung und Rückstellung des Pendels ;
- Ein pneumatisches Abwurfsystem ;
- Aktive Bedienersicherheit mit redundanten Sensoren und Verriegelungen ;
- Treibersoftware (LabVIEW) für Testsequenzen, Aufzeichnungen, Energieberechnungen und Berichterstellung.
Anwendungen
- Tests an Blechen in der Stahlindustrie (Serienproduktion) ;
- Charakterisierung von Polymeren oder Verbundstoffen ;
- Materialtests bei Raum- oder Extremtemperatur ;
- Qualitätskontrolle an standardisierten Proben ;
- Bewertung der Sprödigkeit bei niedrigen Temperaturen.
Konfiguration
Die Bank ist konfigurierbar nach :
- Die Form und Masse des Hammers ;
- Der Radius und der Winkel des Messers (z. B. 30° ±1°, 2 mm) ;
- Die Geometrie der Stützen (Abstand, Radius, Hinterschneidung) ;
- Automatische oder manuelle Steuerung ;
- Die Integration einer Wärmekammer oder von Zubehör zur Ausrichtung und Kalibrierung.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
Vorteile des Pendelschafs – Impact Charpy, choc Izod
- Automatische Zentrierung durch die Kerbe
- Hochpräzise Unterstützung
- Sicherheit bei der Nutzung
- Ein motorisierter Arm
- Schnelle Auslösung
Automatische Zentrierung durch die Kerbe
Standardisierte Prüfkörper für Charpy- und Izod-Schocks, für alle Materialien.
Hochpräzise Unterstützung
Hohe Präzision durch einen einteiligen Probenhalter mit automatischer Zentrierung.
Sicherheit bei der Nutzung
Volle Sicherheit für den Bediener durch redundante Systeme.
Ein motorisierter Arm
Motorisierter Arm, der eine präzise Positionierung und ein fliegendes Auflegen nach dem Test ermöglicht.
Schnelle Auslösung
Weniger als 5 Sekunden zwischen dem Einsetzen und dem Brechen des Teststücks.
TECHNISCHE EIGENSCHAFTEN des Schaf-Pendels – Charpy-Schlag, Izod-Schlag
Spécifications | MCMP 300 | MCMP 450 | MCMP 600 |
Caractéristiques de l'appareil | |||
Energie disponible (pneumatique, électrique et hydraulique) | 300 J | 450 J | 600 J |
Vitesse réglable | jusqu’à 6 m/s | jusqu’à 6 m/s | jusqu’à 6 m/s |
Résolution mesure d’énergie | 0,02 J | 0,02 J | 0,03 J |
Pilotage par PC | |||
Gestion des essais : | - Calcul - Archivage des résultats | - Calcul - Archivage des résultats | - Calcul - Archivage des résultats |
Accrochage auto. du pendule par bras motorisé dynamique | |||
Double système d’accrochage | |||
Système de centrage auto. de l’éprouvette | |||
Déclenchement auto. de l’essai par fermeture de la porte | |||
Géométrie du couteau | |||
Largeur du couteau | < 18 mm | < 18 mm | < 18 mm |
Angle du couteau | 30° (± 1) | 30° (± 1) | 30° (± 1) |
Rayon du couteau | 2 mm (+ 0,5 - 0) | 2 mm (+ 0,5 - 0) | 2 mm (+ 0,5 - 0) |
Géométrie des appuis | |||
Distance entre appuis | 40 mm (+ 0,5 - 0) | 40 mm (+ 0,5 - 0) | 40 mm (+ 0,5 - 0) |
Rayon des appuis | 1 mm (+ 0,5 - 0) | 1 mm (+ 0,5 - 0) | 1 mm (+ 0,5 - 0) |
Dépouille des appuis | 11° (± 1) | 11° (± 1) | 11° (± 1) |
Dimensions | |||
Hauteur | 2 560 mm | 2 560 mm | 2 560 mm |
Largeur | 2 100 mm | 2 100 mm | 2 100 mm |
Profondeur | 800 mm | 800 mm | 800 mm |
Poids | = 2 000 Kg | = 2 000 Kg | = 2 500 Kg |

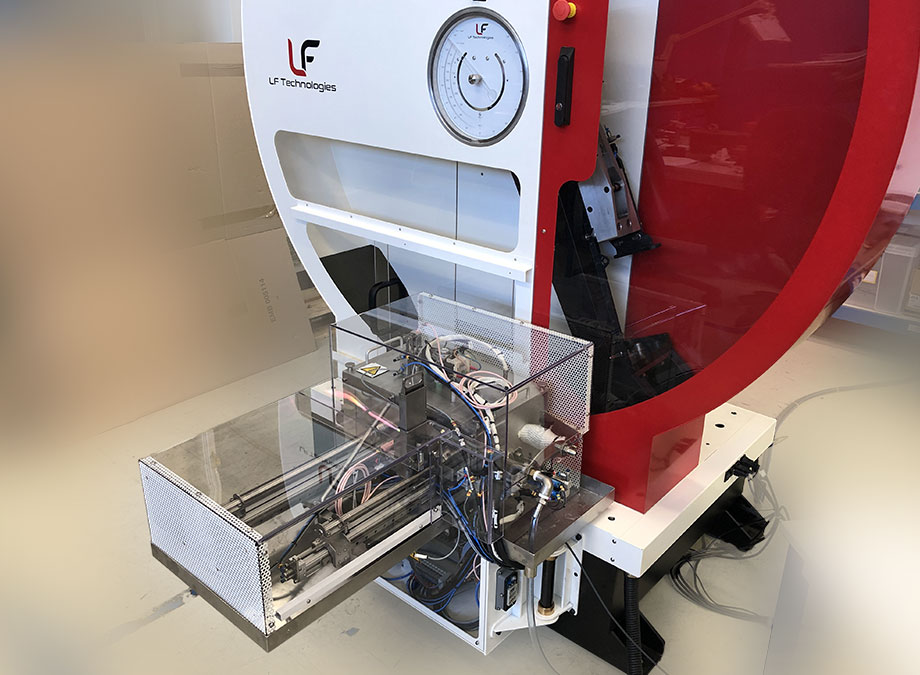

Mouton pendule – Banc de choc – Impact Charpy – LF Technologies
Pendelschaf - Schockbank - Impact Charpy - LF Technologies

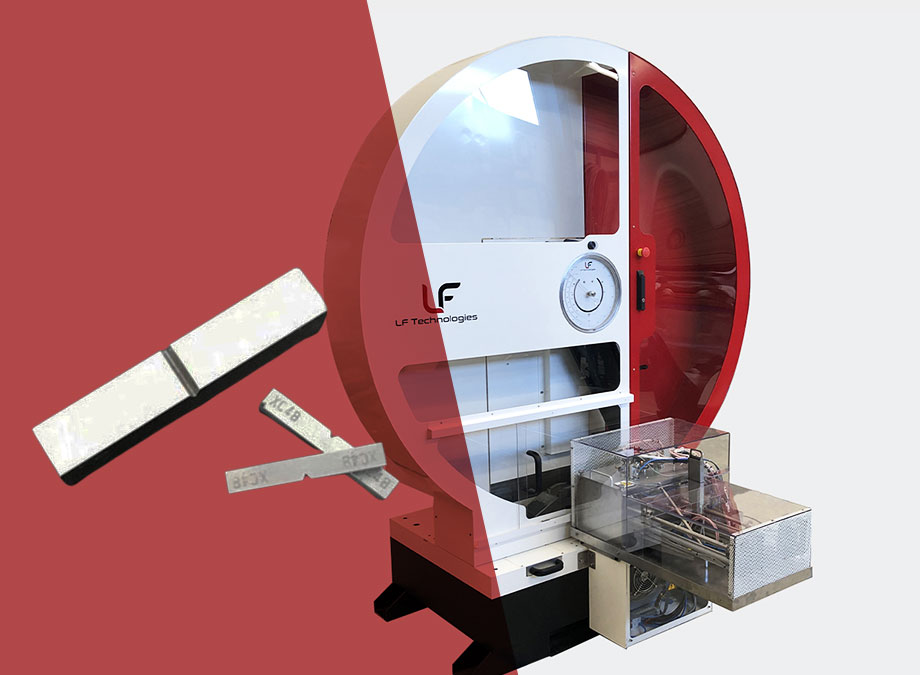

Mouton pendule – Banc de choc – Impact Charpy, Izod – LF Technologies
Pendelschaf - Schockprüfstand - Impact Charpy, Izod - LF Technologies

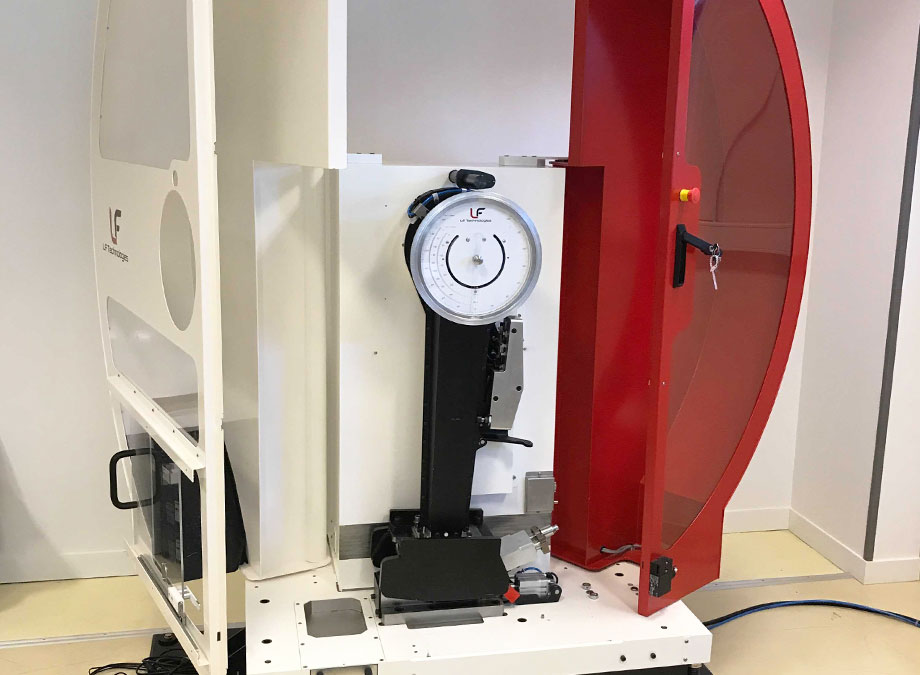

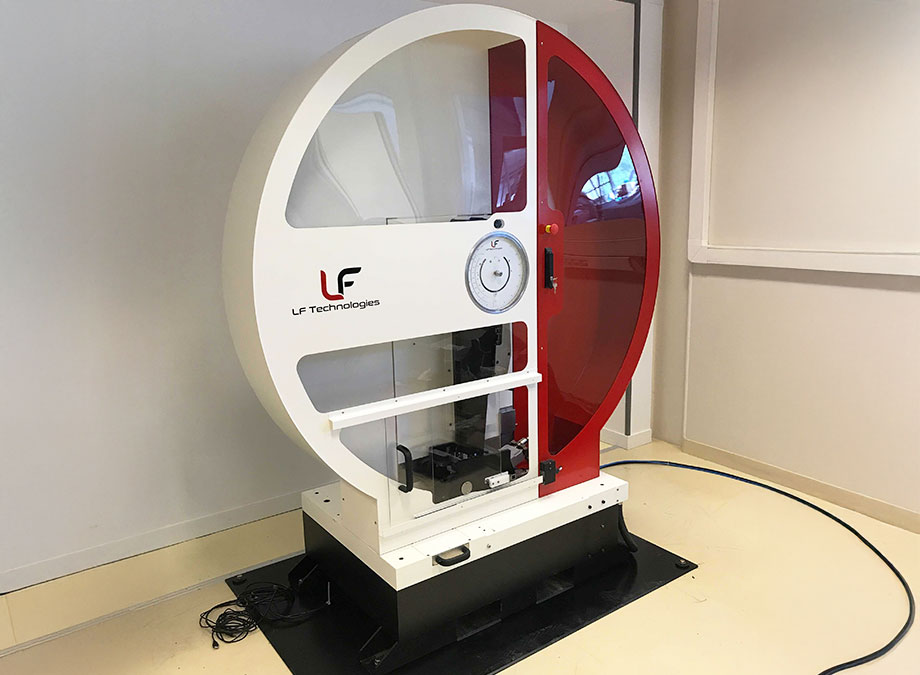

Mouton pendule – Banc de choc ouvert – LF Technologies
Pendelschaf - Offener Stoßprüfstand - LF Technologies

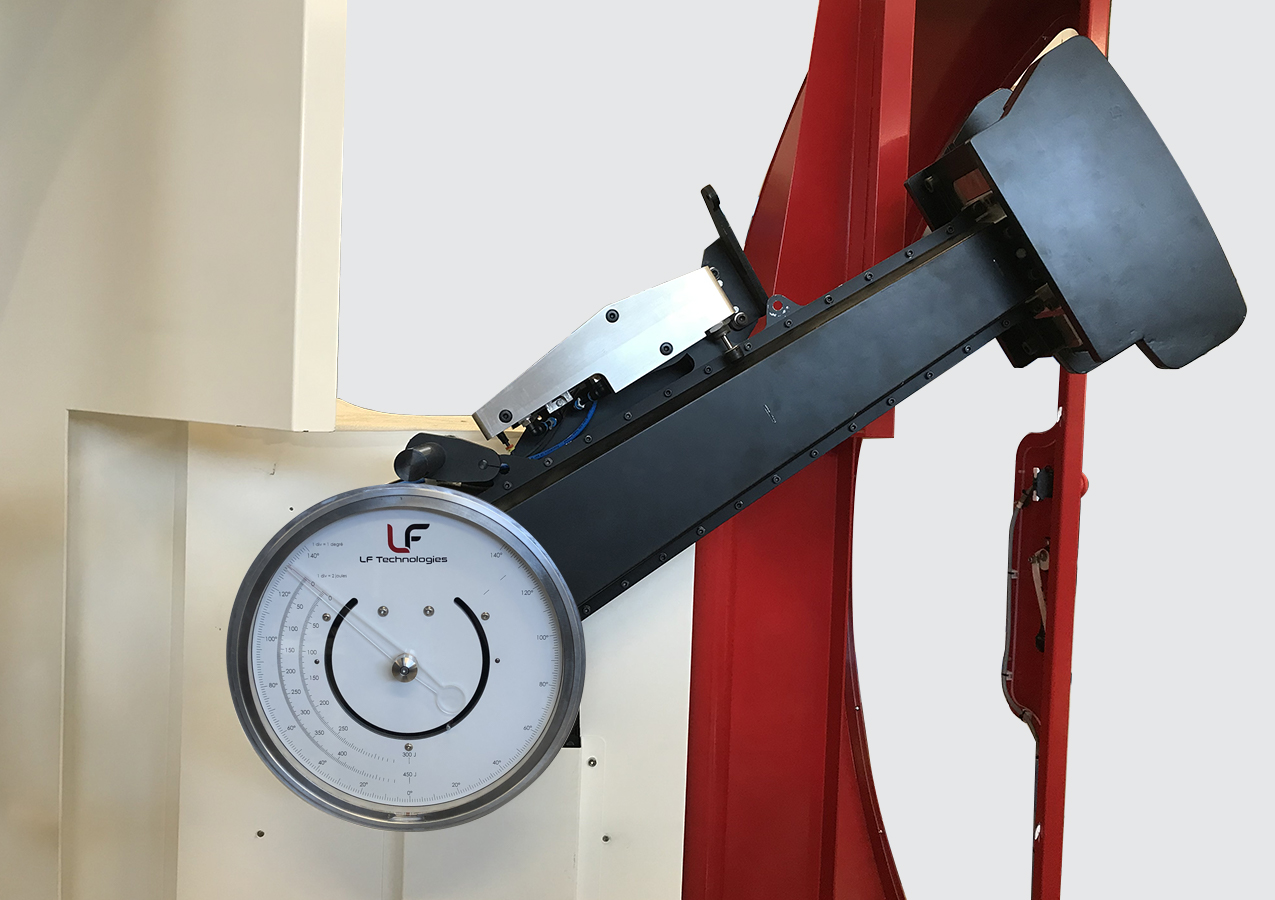

Bras + balancier du mouton pendule
Bras + balancier du mouton pendule

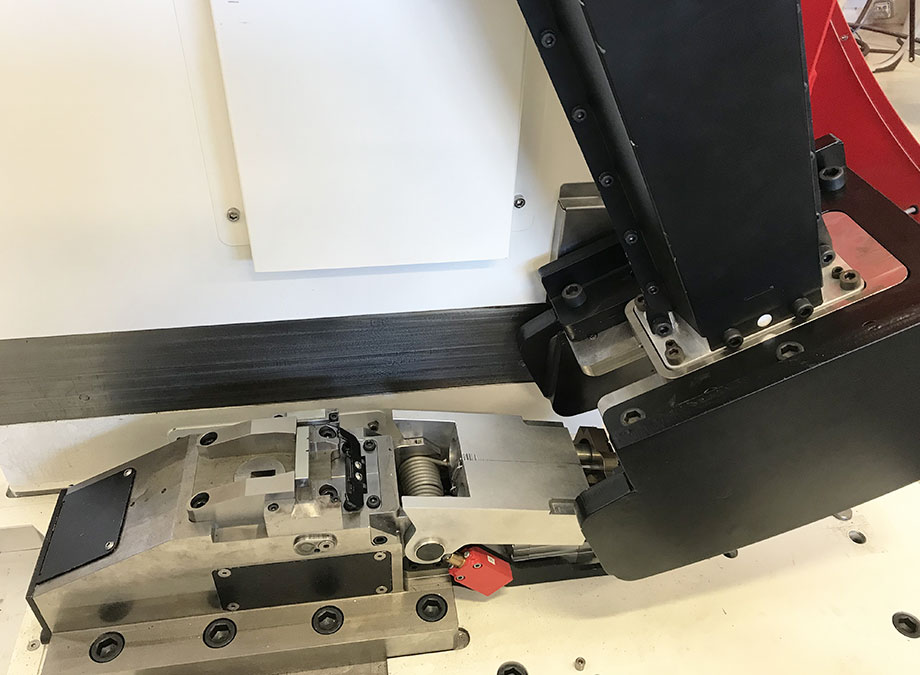

Marteau d’impact du mouton pendule – LF Technologies
Aufprallhammer des Pendelschafs - LF Technologies

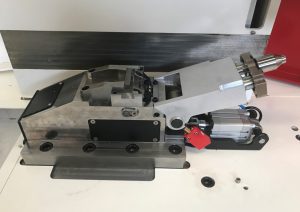

Chariot mobile du mouton pendule
Chariot mobile du mouton pendule

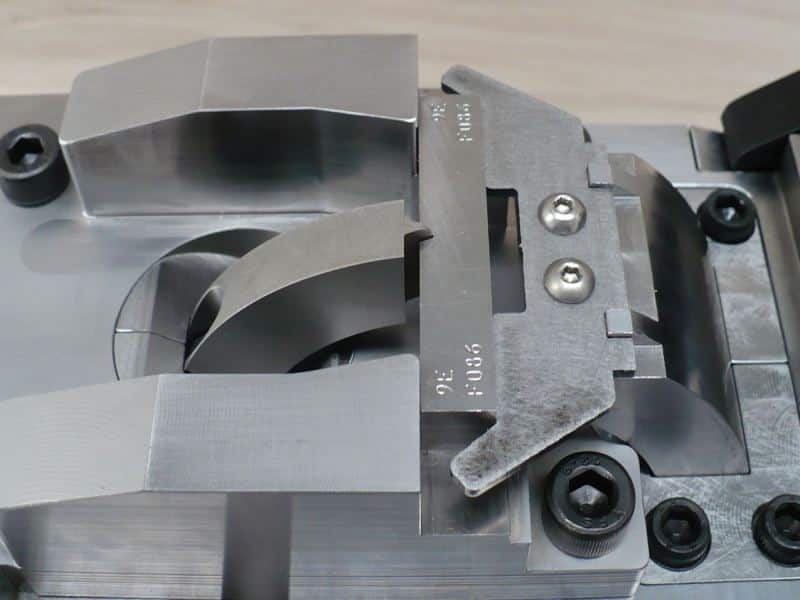

Support haute précision
Hohe Präzision durch einen einteiligen Probenhalter mit automatischer Zentrierung.

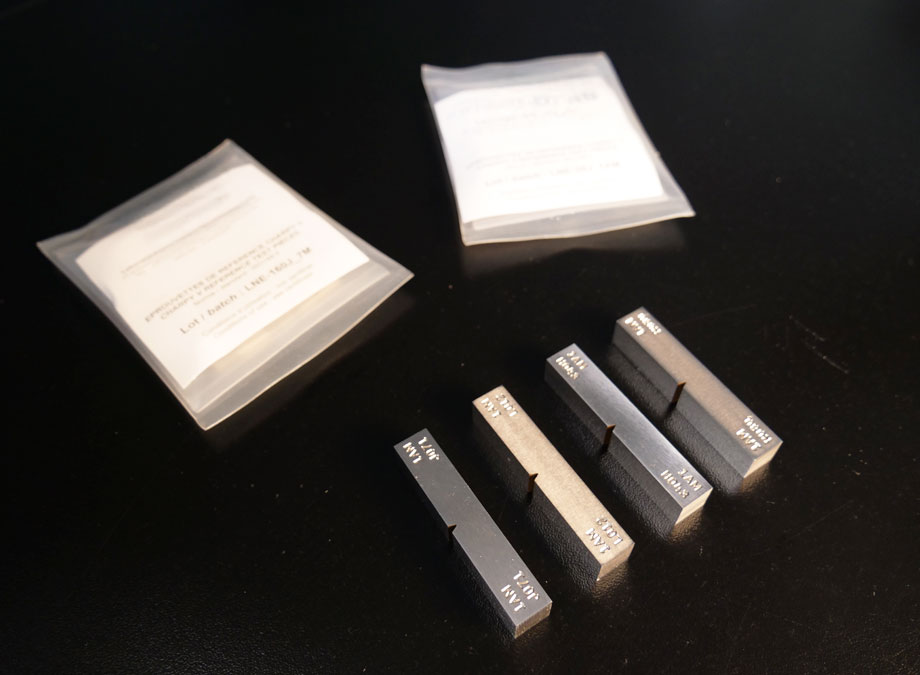

Éprouvettes standardisées pour les chocs Charpy, Izod, pour tous les matériaux.
Standardisierte Prüfkörper für Charpy- und Izod-Schocks, für alle Materialien.

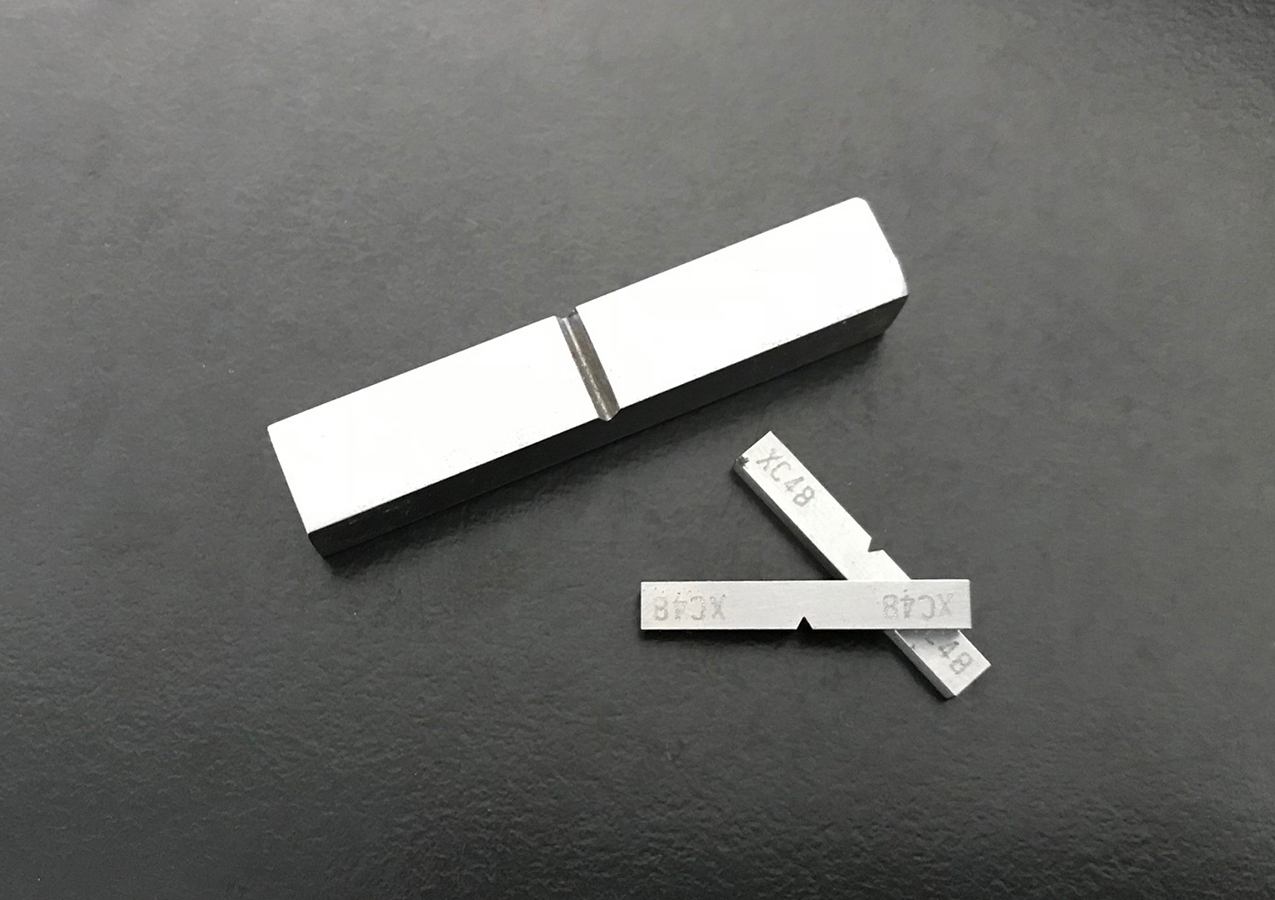

Eprouvette mouton-pendule
Eprouvette mouton-pendule

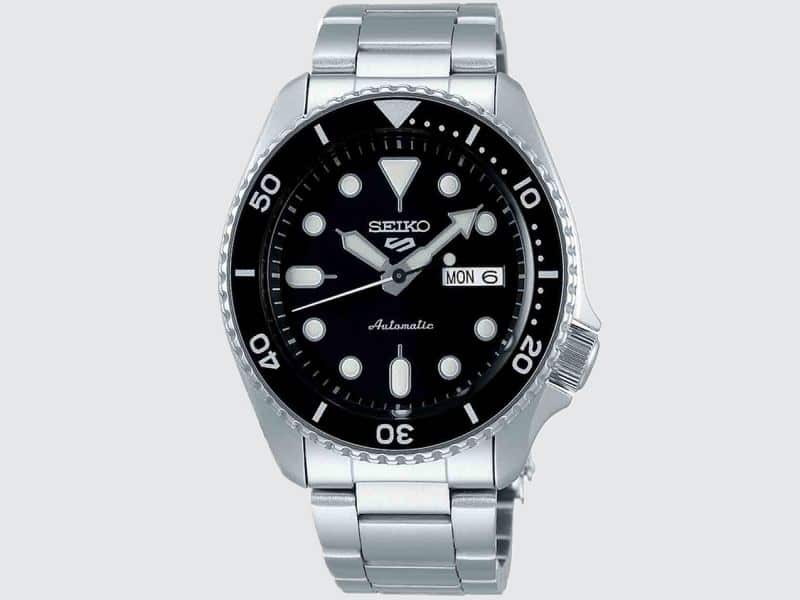

Tests sur l’horlogerie
Test de la résistance au choc de montres (norme «shock resistant»).

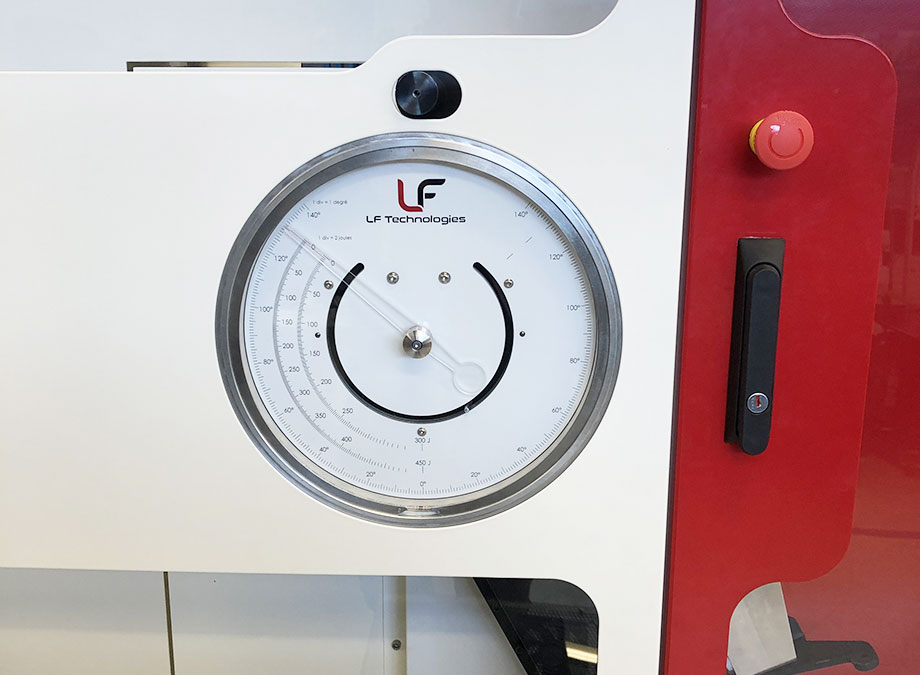

Cadran du mouton pendule – Impact Charpy Izod – LF Technologies
Zifferblatt des Schafs Pendel - Impact Charpy Izod - LF Technologies
Tubes
Mesure de la résilience d’éprouvettes prélevées dans des tubes.

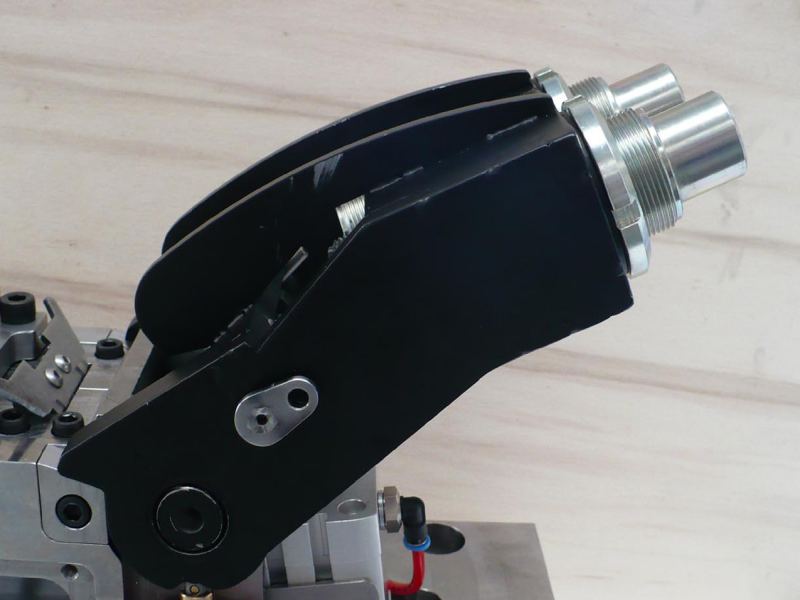

Sécurité totale de l’opérateur grâce à des systèmes redondants.
Volle Sicherheit für den Bediener durch redundante Systeme.

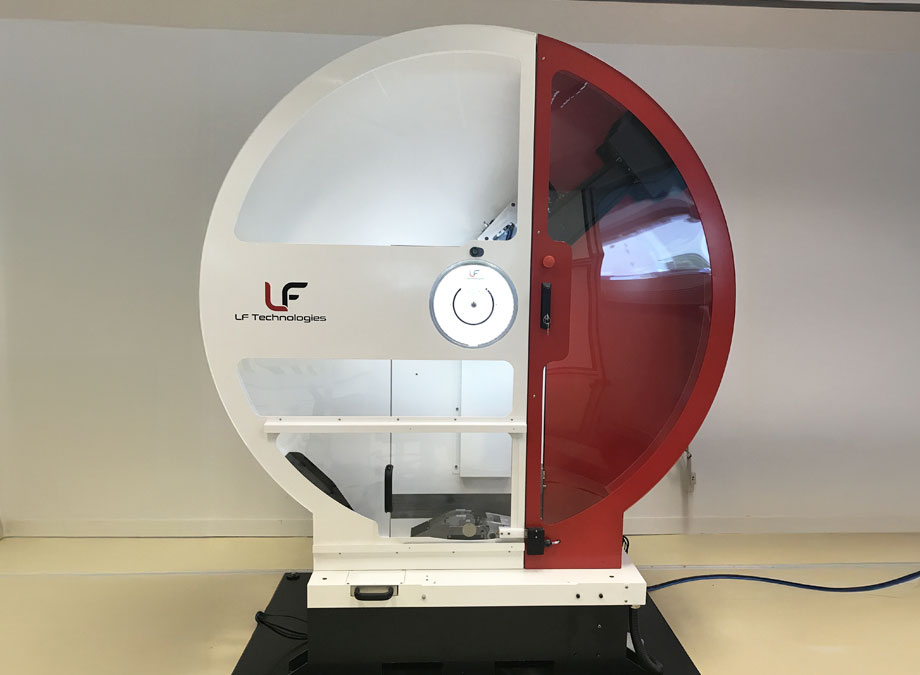

Mouton pendule – Banc de choc LF Technologies
Pendelschaf - Schockbank LF Technologies
Mouton Pendule -ImpactCharpy, choc Izod
Das Mouton Pendule ermöglicht die Durchführung von Tests an standardisierten Proben für Charpy-Aufschläge und Izod-Schocks gemäß ISO 148.
Mit seinem U-förmigen Hammer kann es mit verschiedenen Gewichten ausgestattet werden, die Tests zwischen 300J und 800J ermöglichen.
