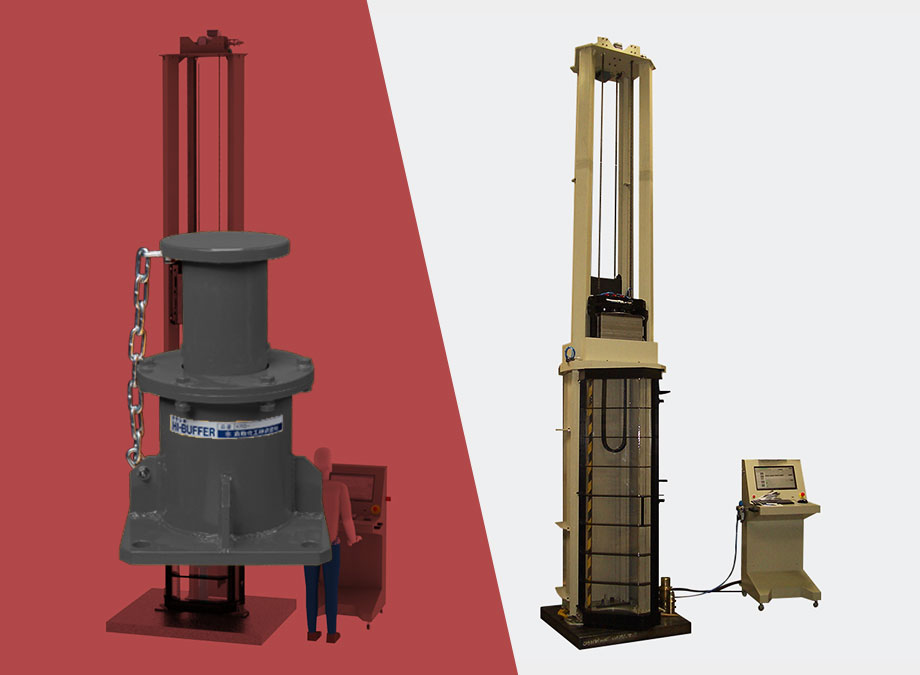

Vertikaler Fallschacht
- Aufzeichnung von Hochfrequenzmessungen
- Präzise Einstellung der Fallhöhe durch automatischen Aufzug
- Automatisches und absolut sicheres Abwurfsystem mit zertifiziertem Automaten
- Volle Sicherheit für den Bediener durch Sicherheitsschließblech
Getestete Produkte
Branchen
Hauptfunktionen
Der vertikale Fallschacht (dynamischer Stoßprüfstand) ermöglicht es, die Stoßfestigkeit eines Produkts (Probe oder Komponente) zu charakterisieren, um seine Energieabsorptionsfähigkeit zu messen oder seine Funktionsfähigkeit nach dem Aufprall zu überprüfen (“shock resistant”). Der Schock wird durch eine Fallmasse erzeugt, die auf die Probe trifft, wobei Höhe und Masse von den Bedienern eingestellt werden können. Eine Reihe von Hochfrequenzsensoren misst die Kraft, die Position und die Geschwindigkeit der Masse während des Aufpralls. Die Maschine ist mit einem Schutzgehäuse ausgestattet, das die Gefahr von Spritzern während der Aufpralltests verhindert.
Betriebsart
Der Benutzer positioniert die zu testende Probe sicher. Nachdem er den Wert der Masse und die Fallhöhe ausgewählt hat, stellt die Maschine automatisch die Masse ein und lässt sie auf das Prüfstück fallen. Die Messungen von Höhe, Geschwindigkeit, Kraft und Energie werden während des Aufpralls automatisch mit hoher Frequenz aufgezeichnet. Ein automatisches Analysesystem berechnet die Aufprallenergie, die absorbierte Energie und die zurückgegebene Energie.

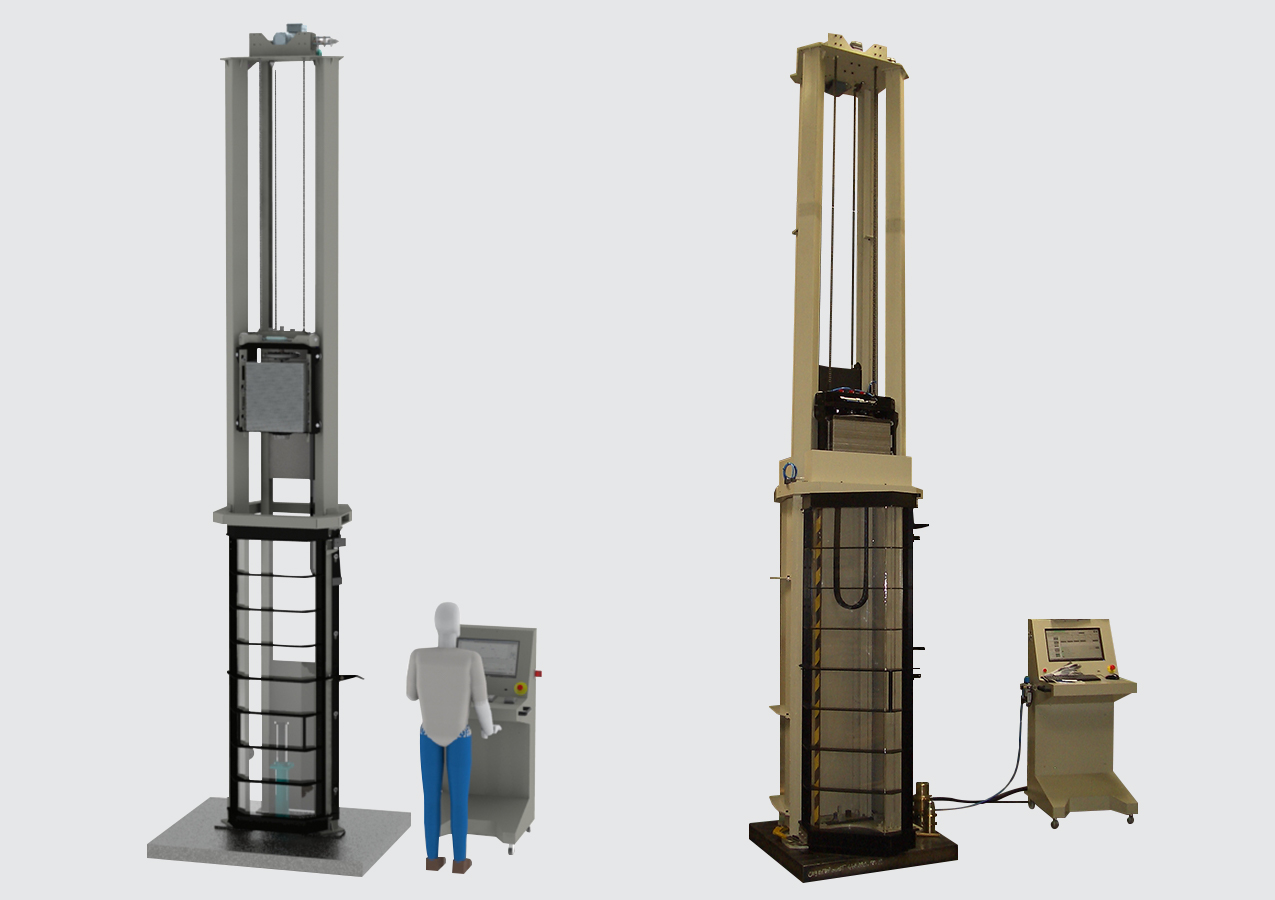

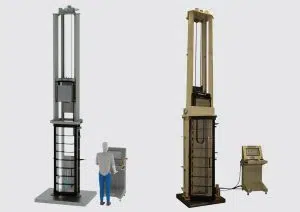

Puits de chute vertical
Der Fallschacht ist ideal, um die Stoßfestigkeit eines Produkts (Prüfling oder Bauteil) zu charakterisieren, seine Energieabsorptionsfähigkeit zu messen oder seine Funktionsfähigkeit nach dem Aufprall zu überprüfen ("shock resistant").

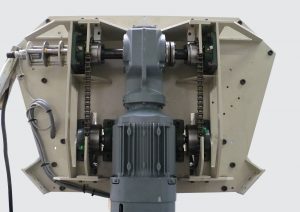

Réglage motorisé
Réglage précis de la hauteur de chute par relevage automatisé.

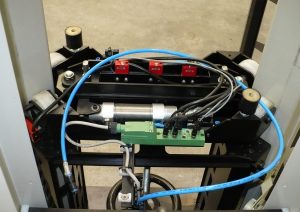

Système de largage
Système de largage automatique et totalement sécurisé par automate certifié.
Vorteile des vertikalen Fallschachts

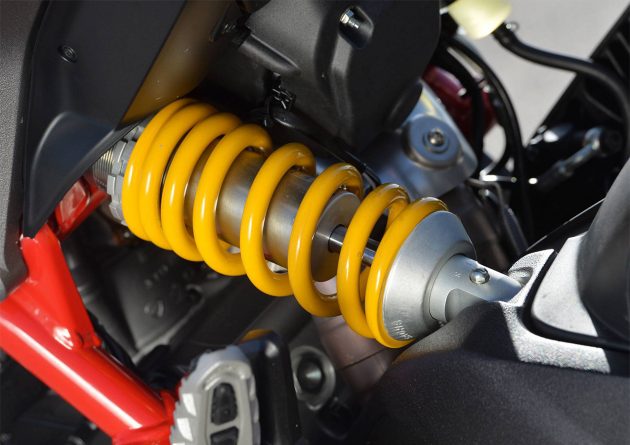

Dämpfer
Möglichkeit, alle Arten von Stoßdämpfern zu testen (hydraulische Stoßdämpfer, Motorräder, Züge usw.).
Feder
Federn aus verschiedenen Materialien (Stahl, Nickel, Chrom, Kohlenstoff, Titan usw.).

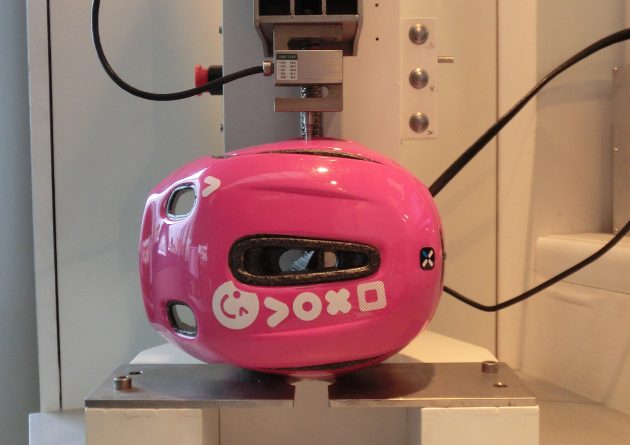

Fahrrad-/Motorradhelme
Test der Stoßfestigkeit von Fahrrad- und Motorradhelmen in verschiedenen Größen.
Hochfrequenz-Messungen
Hochfrequenz-Aufzeichnung von Messungen.
Sicherheit des Bedieners
Sicherheitsschließblech für vollständigen Schutz des Bedieners./p>.
TECHNISCHE EIGENSCHAFTEN des vertikalen Fallschachts
Spécifications | MCV |
Résolution de mesure du déplacement | 0,1 mm |
Hauteur utile max. de chute | 4,3 m |
Hauteur totale | 5,5 m |
Masse tombante mini. | 47,6 kg |
Masse tombante maxi. | 512 kg |
Largeur utile entre colonnes | 300 mm |
Alimentation électrique | 230V mono |
Alimentation en air | 5 bar |
Kundenanwendungen
Möchten Sie mehr über mechanische Prüfstände erfahren?
Hier finden Sie alles, was Sie wissen müssen und noch viel mehr!
Stoßbank für Schlägerrahmen
Test der Stoßfestigkeit von Schlägerrahmen. Vertikaler Fallschacht, um die Verformung des Rahmens nach dem Aufprall zu testen. Schlagbolzen in Form eines Tennisballs für realistische Messungen.

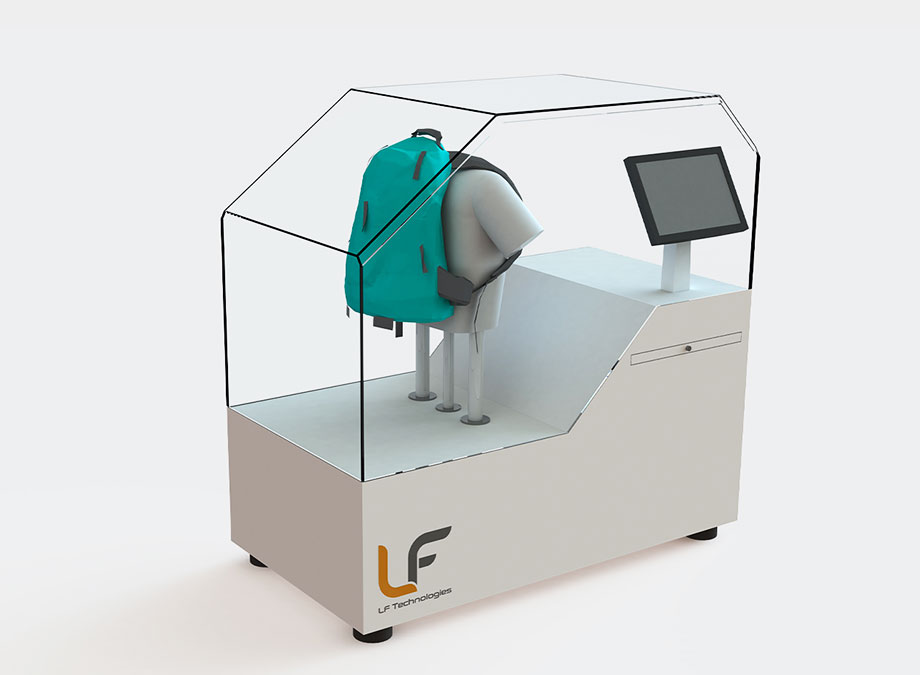

Rucksackprüfstand
Der Rucksack-Test- und Demonstrationsstand wurde entwickelt, um die Stoßfestigkeit eines Rucksacks nach einem Sturz zu testen.
