Horizontaler Fallschacht
- Simulation von sehr großen Massen (bis zu 200 Tonnen)
- Die Maschine hat einen geringen Platzbedarf und benötigt keine Tiefbauarbeiten.
- Geringe Rüst-, Montage- und Demontagezeiten
- Die Maschine ist durch einen hydraulischen Anschlag geschützt; keine schwebende Last aufgrund der horizontalen Position.
Getestete Produkte
Branchen
Hauptfunktionen
Der horizontale Fallschacht (dynamischer Stoßprüfstand) ermöglicht lineare Stöße mit einstellbarer Energie, Geschwindigkeit und Masse.
Das revolutionäre System zur Simulation großer Massen ermöglicht Stoßversuche, die einer Kollision mit einer Masse von 40 bis 200.000 kg bei einer einstellbaren Geschwindigkeit von 0,5 bis 9 m/s entsprechen, wobei Schwungräder mit einer Masse von weniger als 200 kg verwendet werden.
Eine Hochfrequenzerfassung ermöglicht die Aufzeichnung der Kraft-Positions-Kurve bei 100 kHz und die Berechnung der Aufprallenergie, der absorbierten und der abgegebenen Energie.
Betriebsart
Über das Berechnungsmodul wählt der Benutzer eine zu simulierende Masse und eine Aufprallgeschwindigkeit oder -energie aus. Die Software zeigt dann automatisch an, welches Schwungrad verwendet werden soll.
Das automatische Abschusssystem beschleunigt die Schwungräder auf die richtige Geschwindigkeit, der Schlagbolzen wird automatisch mit der Bewegung der Schwungräder gekuppelt.
Das System ist durch einen hydraulischen Anschlag mit automatischer Auslösung geschützt.

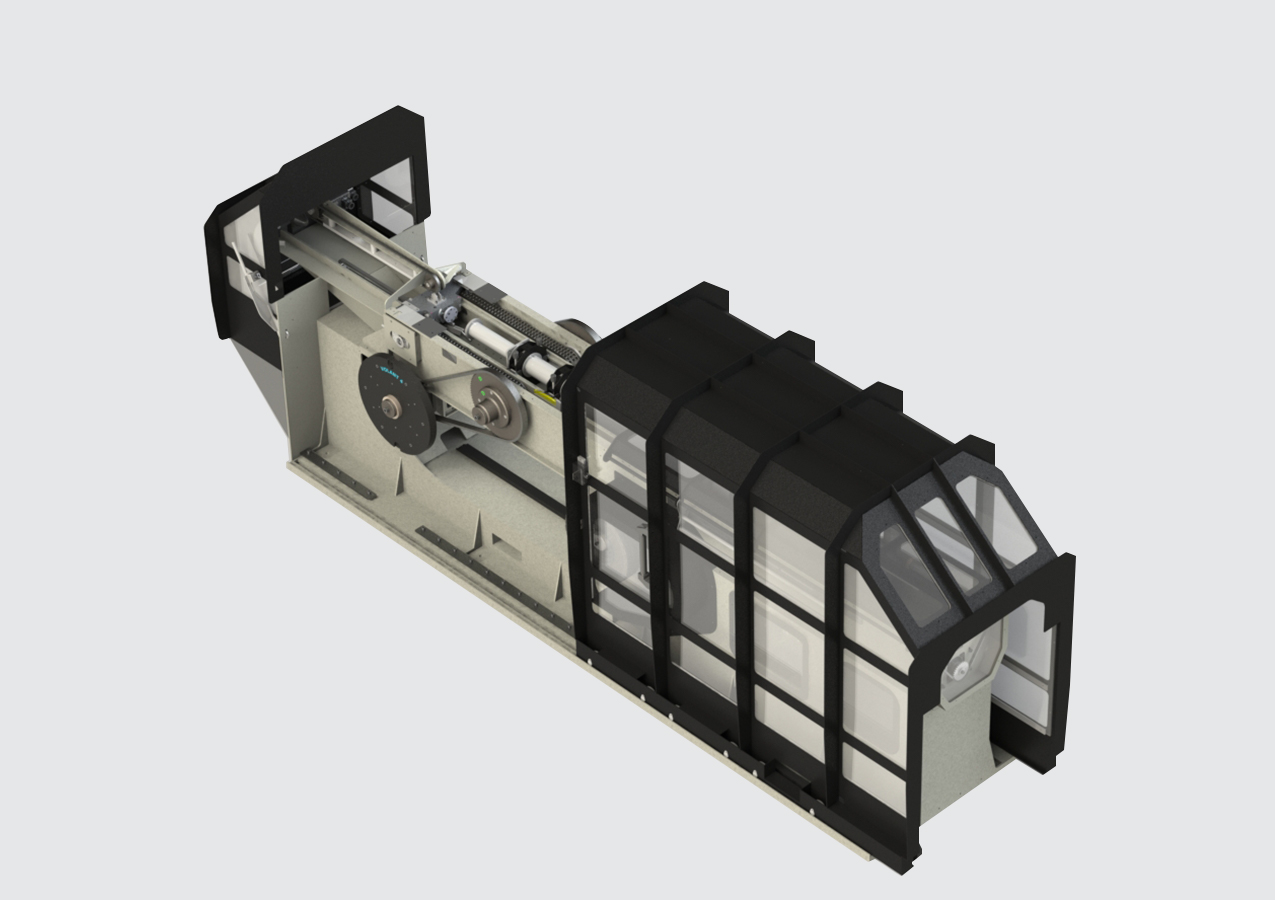

Puits de chute horizontal
Der dynamische Prüfstand ermöglicht die Durchführung linearer Schocks mit einstellbarer Energie, Geschwindigkeit und Masse.

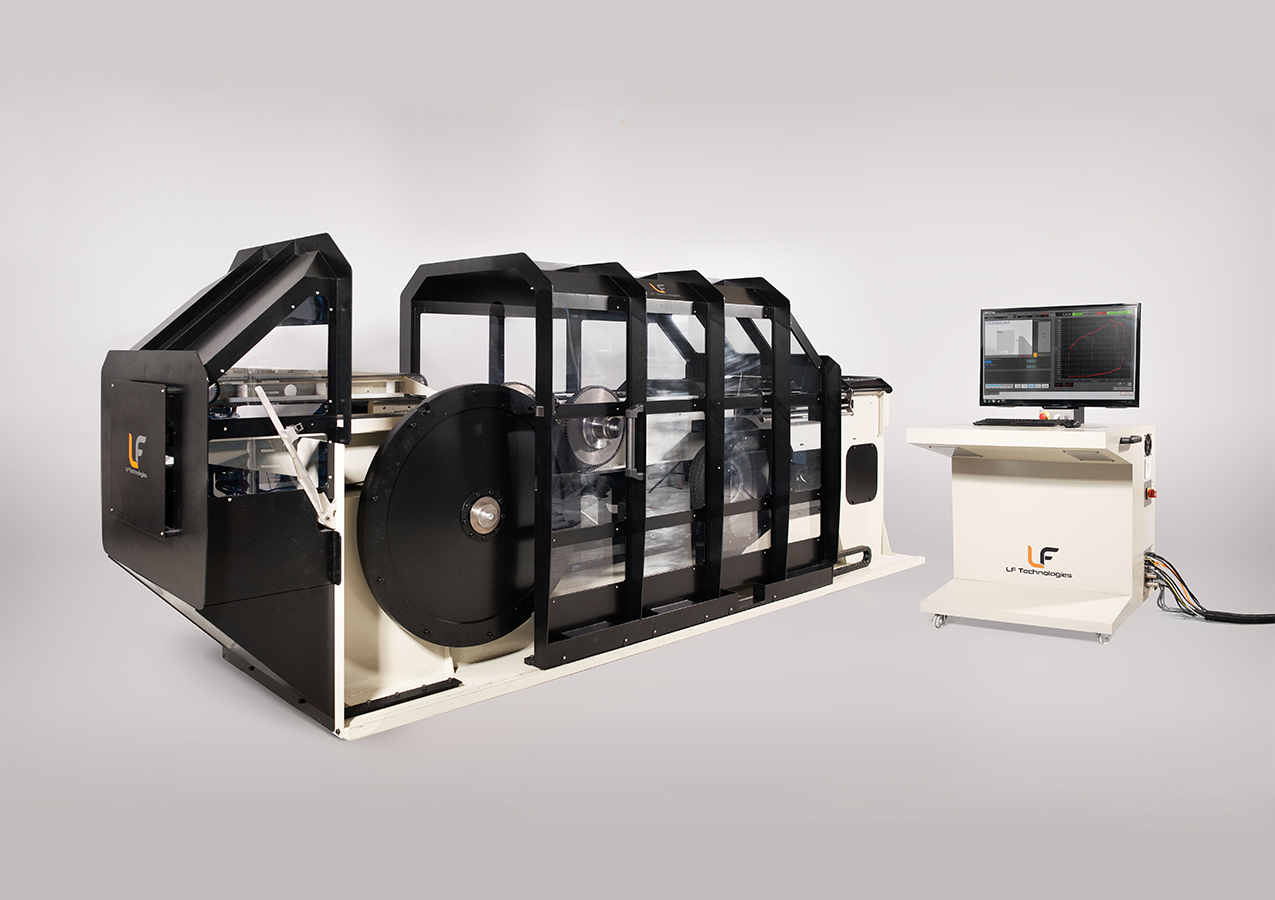

Implantation
Avec sa capacité de 50 000 J et ses 5 m de long, la machine a un encombrement restreint et ne possède pas de génie civil.

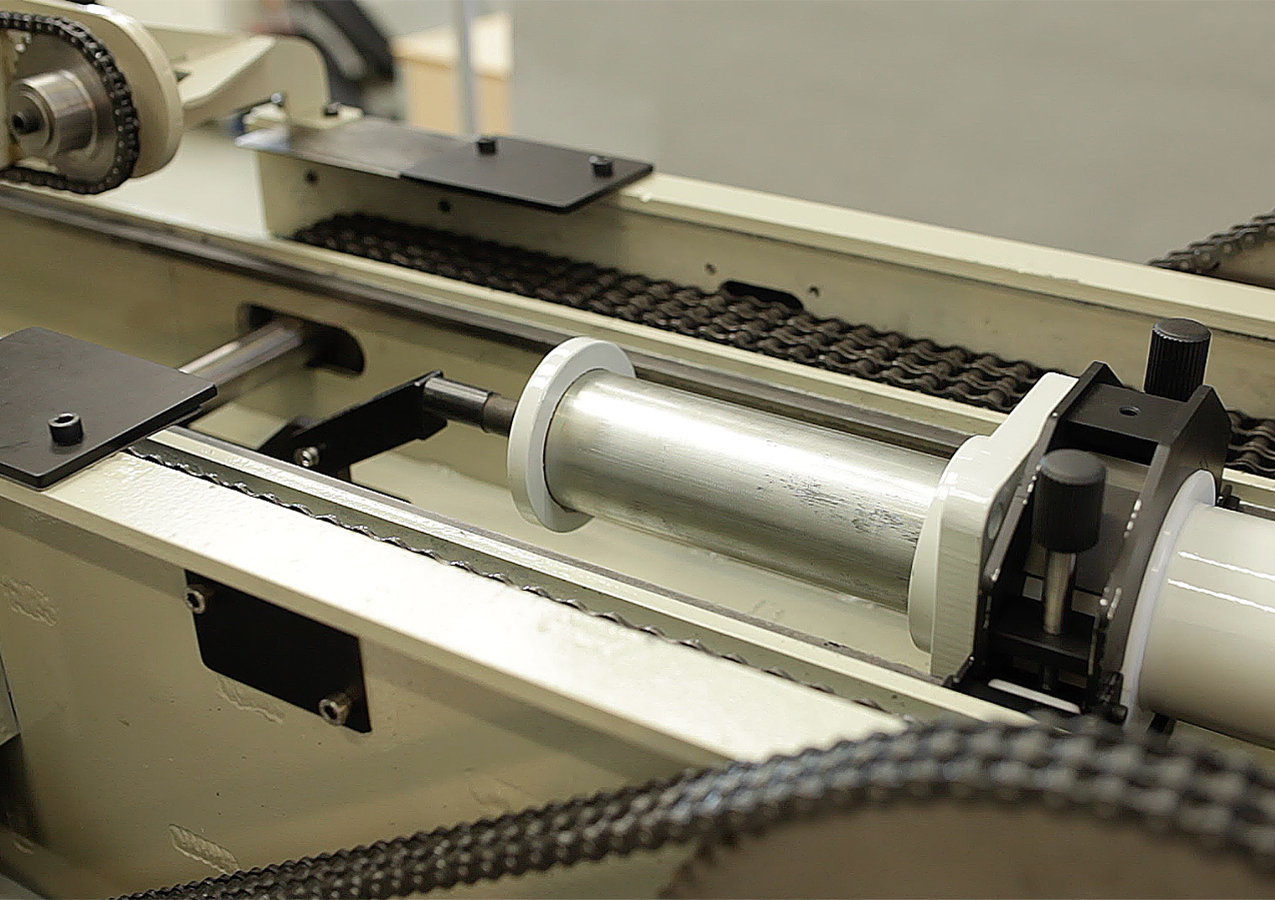

Amortisseurs
Comportement dynamique d’amortisseurs visco-élastiques pour l’industrie.

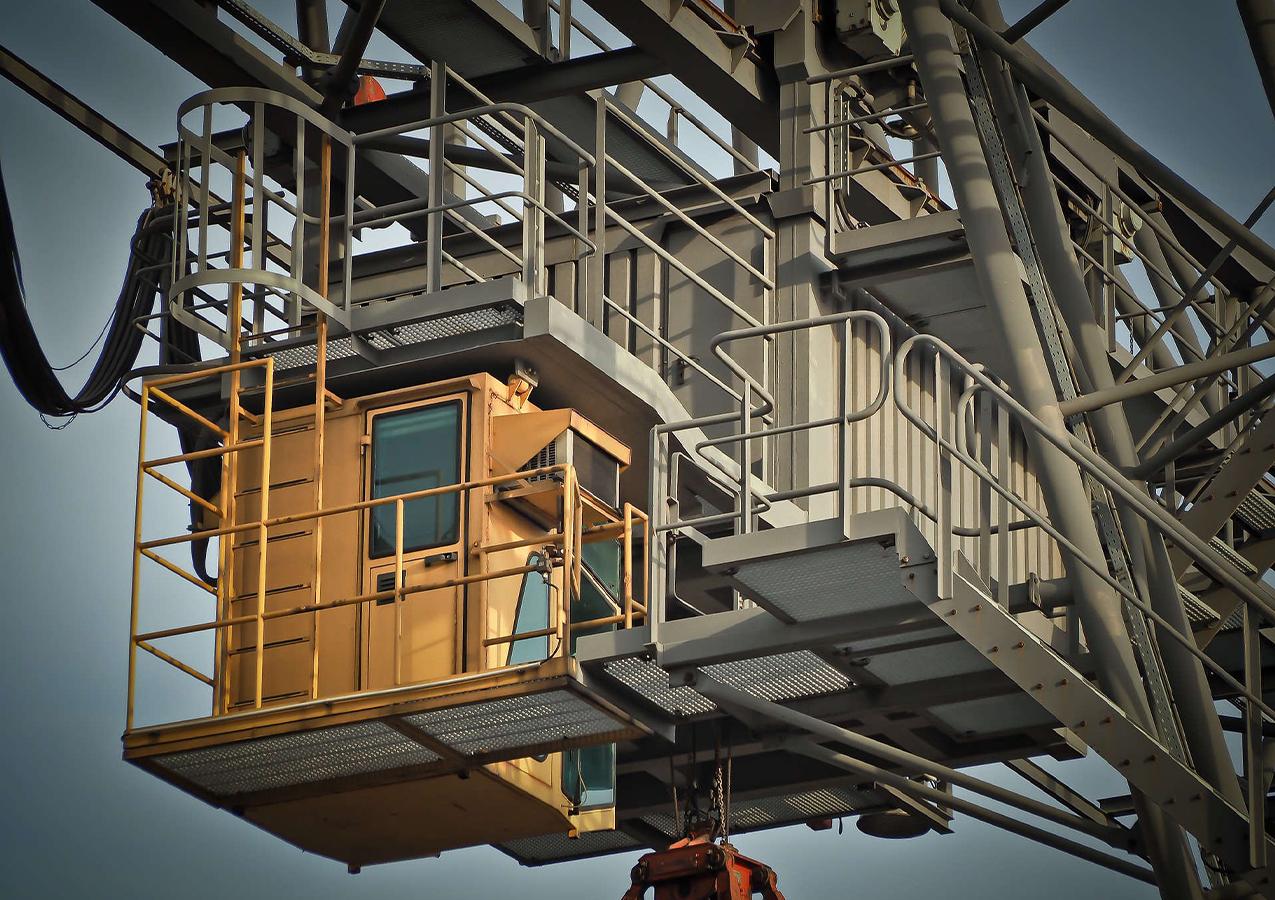

Butée de pont roulant
Simulation d’un choc d’un pont roulant sur ses butées de fin de course.

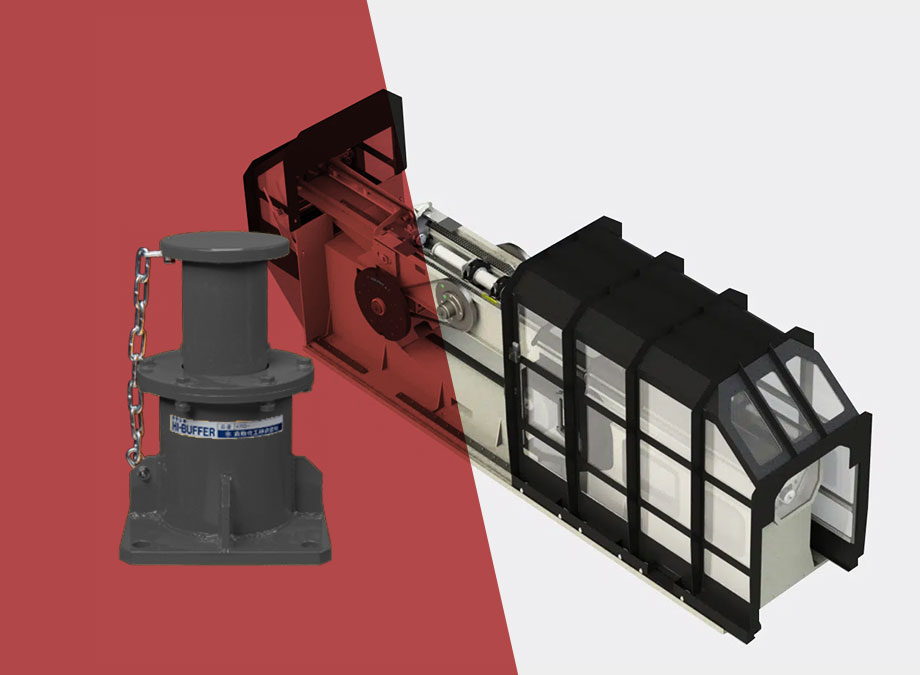

Horizontaler Fallschacht
LF Technologies entwickelte für einen großen Hersteller von Stoßdämpfern einen Prüfstand zur Simulation von dynamischen Stößen bis zu 50.000 J mit einstellbarer Masse und Geschwindigkeit.
Verschiedene Arten von Stoßdämpfern (Fahrwerk, Silentblock, etc.) können auf diesem statischen und dynamischen Prüfstand getestet werden.
Vorteile des Horizontalen Fallschirms

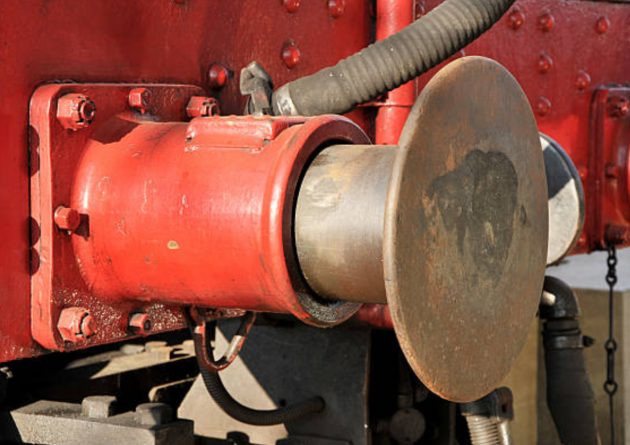

Schockabsorber
Überprüfung der Funktion von Stoßdämpfern für Waggons.
Massensimulator
Simulation von sehr großen Massen (bis zu 200 Tonnen).
Rate
Die Rüst-, Montage- und Demontagezeiten sind gering.

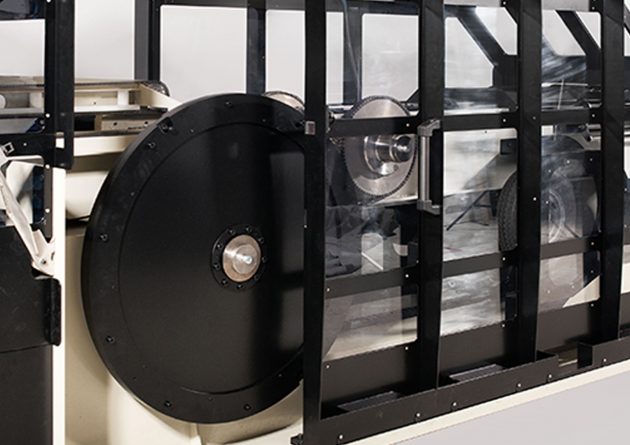

Sicherheit
Die Maschine ist durch einen hydraulischen, ausschaltbaren Anschlag geschützt. Keine schwebende Last dank der horizontalen Position.
TECHNISCHE EIGENSCHAFTEN des Horizontalen Fallbeckens
Spécifications | MCH |
Energie max. | 50 000 J |
Masse simulée | 40 à 200 000 kg |
Vitesse d'impact | 0,5 à 9 m/s |
Force max. d'impact | 150 000 N |
Force de débrayage | 1 000 - 150 000 N |
Kundenanwendungen
