Kontinuierliche Schälbank
- Die Segmente aus thermoplastischem Verbundstoff werden direkt von der Produktion in den Testbereich transportiert.
- Es dauert weniger als 5 Sekunden vom Beginn der Produktion bis zum Erhalt der Ergebnisse.
- Die Testmaschine befindet sich direkt in der Produktionsstätte, ein externes Labor ist nicht erforderlich.
- Patentiertes System, das bei den JEC Awards 2016 für seine innovative Technologie ausgezeichnet wurde.
Getestete Produkte
Branchen
Hauptfunktionen
Der Schälprüfstand ermöglicht die kontinuierliche Messung der Adhäsionsenergie von thermoplastischen Laminaten, um den Klebeprozess zu testen und zu optimieren. Das Prinzip des Aufwickelns und Verklebens einer Verbundstoffbahn ist eine Technologie, die in der Industrie immer häufiger eingesetzt wird, da sie eine höhere Produktivität bietet. Um die Qualität der Verklebung zwischen den Schichten des Verbundstoffs und bestimmte physikalische Parameter wie Druck, Temperatur oder auch die Wärmeübertragung zu optimieren, hat LF Technologies einen kontinuierlichen Schälprüfstand entwickelt. Dieses sehr innovative System bietet eine hohe Genauigkeit bei der Analyse der interlaminaren Haftung und der Ablösekraft. Das Gerät kann direkt in der Produktionshalle installiert werden, um die Haftungsparameter von thermoplastischen Verbundwerkstoffen in Echtzeit zu bewerten.
Betriebsart
Die kontinuierliche Schälbank wickelt die Verbundwerkstoffstreifen von einer geschwindigkeitskompensierten Trommel ab, während die Verbundwerkstoffprobe von einer zweiten Trommel, deren Drehmoment ebenfalls gesteuert wird, in Rotation gehalten wird. Der Schälwinkel wird vom Bediener festgelegt und geregelt, um ein Brechen der Kohlenstofffasern zu verhindern und somit ein kontinuierliches Schälen zu ermöglichen. Je höher das Widerstandsmoment, desto tangentialer ist die Abrollbewegung und umgekehrt.

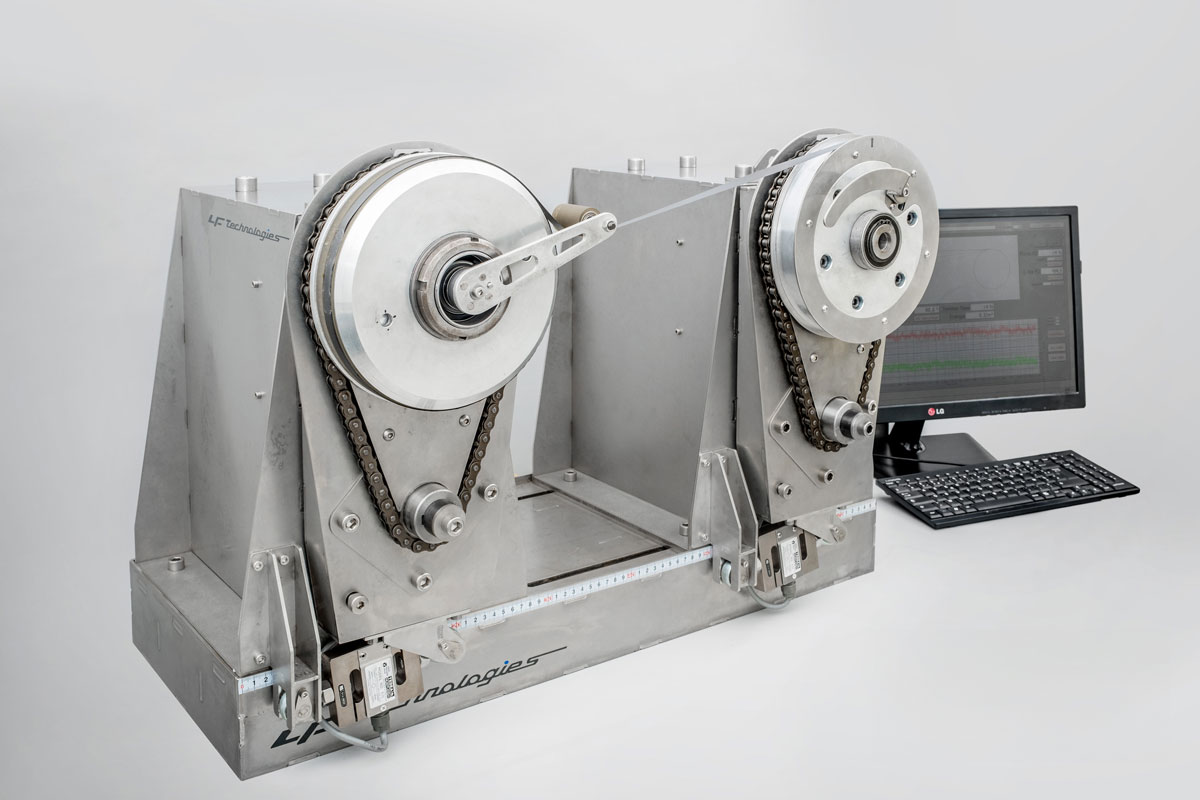

MPC – Banc de pelage en continu – LF Technologies

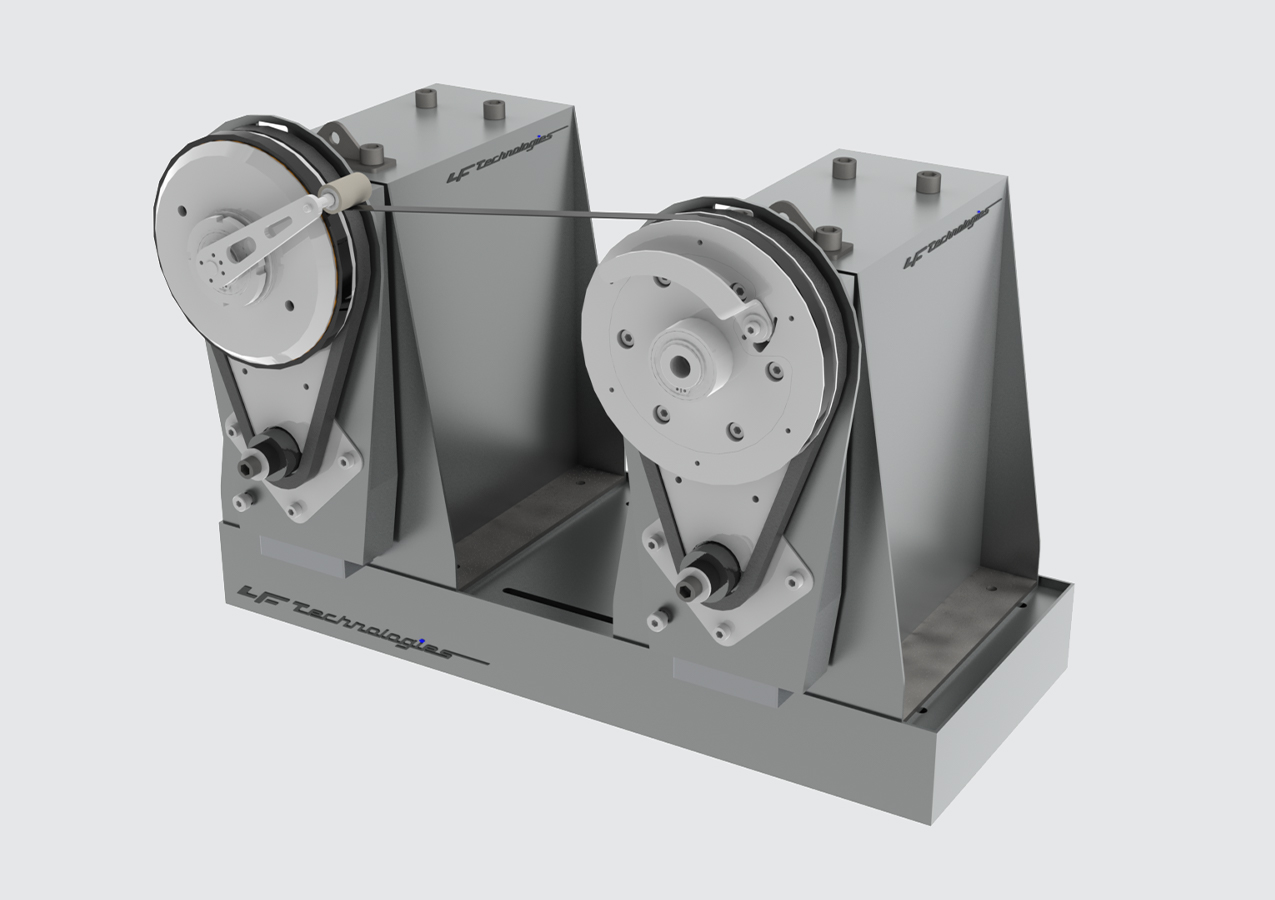

MPC - Kontinuierlicher Schälprüfstand - Mechanischer Prüfstand

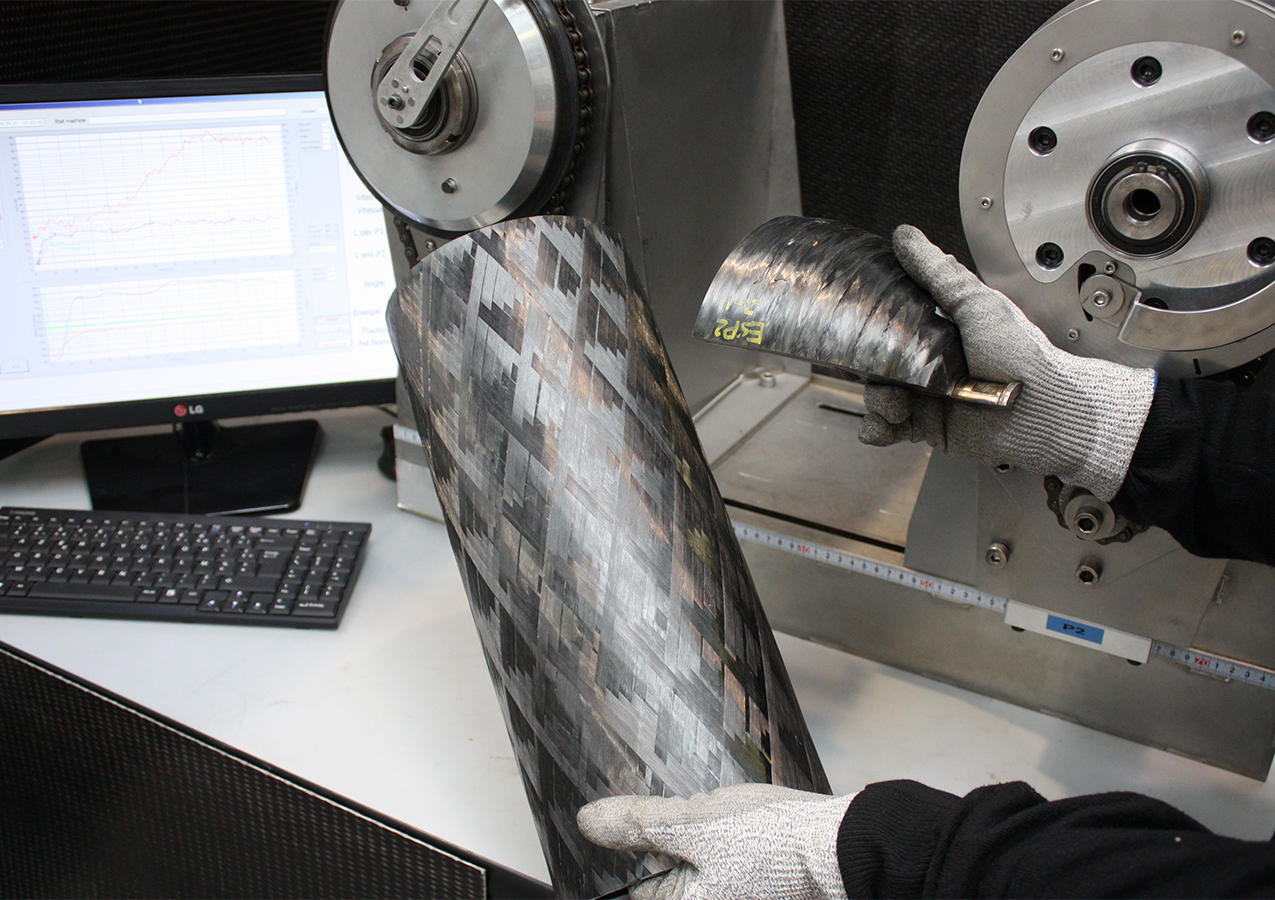

Tubes carbone
Tous types de tubes composites fabriqués par collage de couches successives.
Banc de pelage en continu
Der Schälprüfstand ermöglicht die kontinuierliche Messung der Adhäsionsenergie von thermoplastischen Laminaten, um den Klebeprozess zu testen und zu optimieren.

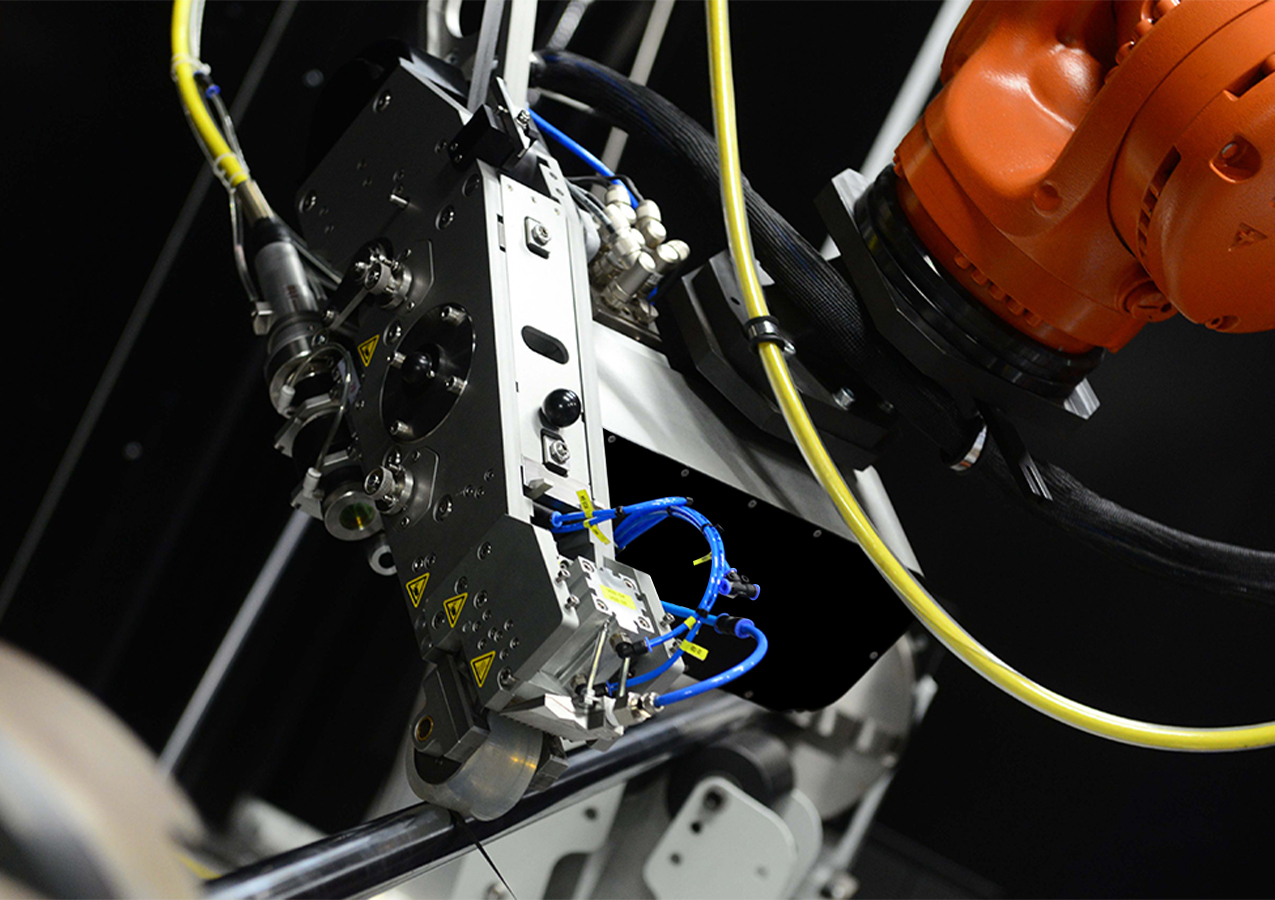

Bobinage de pièces carbone
Réglage des paramètres de soudure de couches de carbone bobinées.

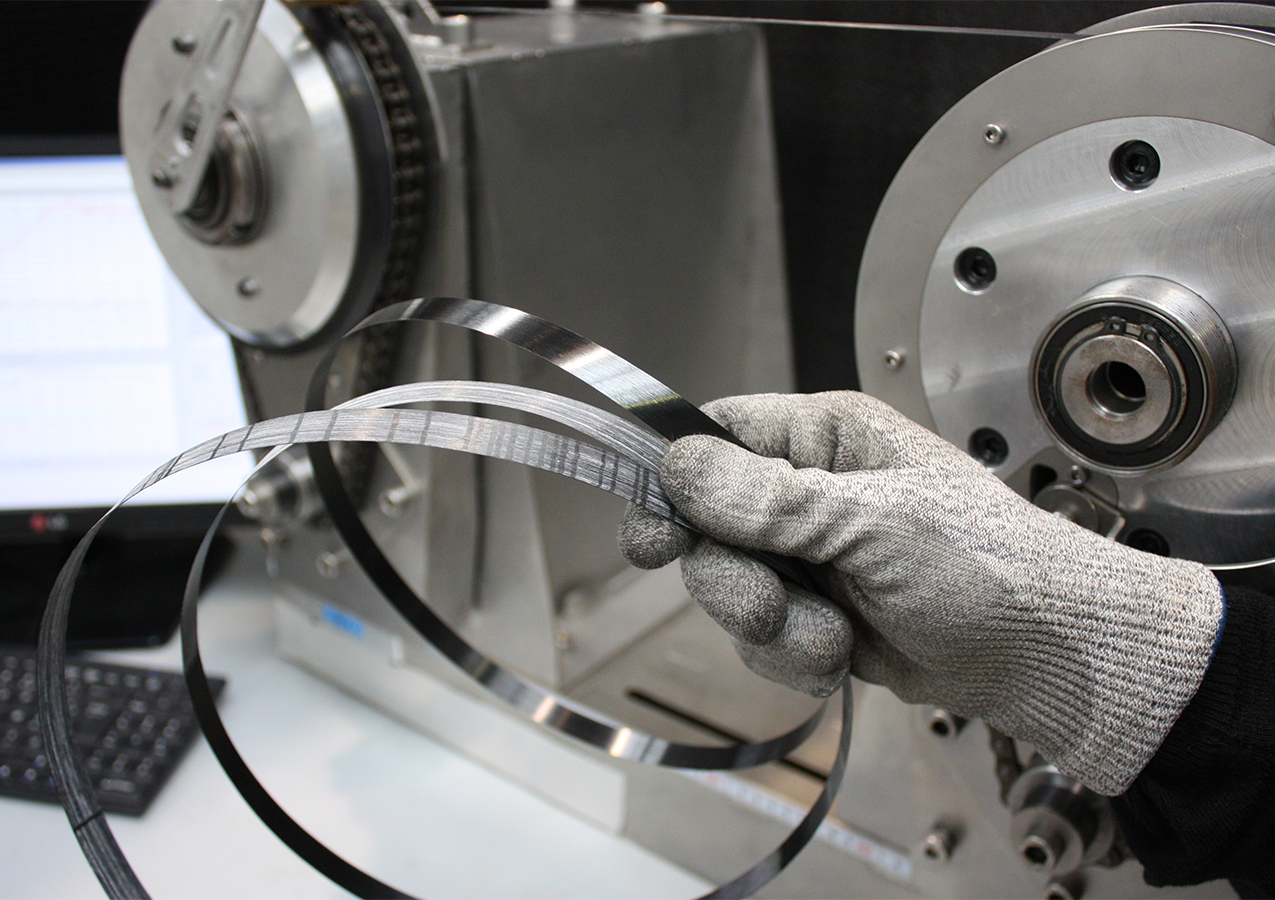

Pas de préparation
Les segments de composite thermoplastique sont directement transférés de la production à la zone de test.

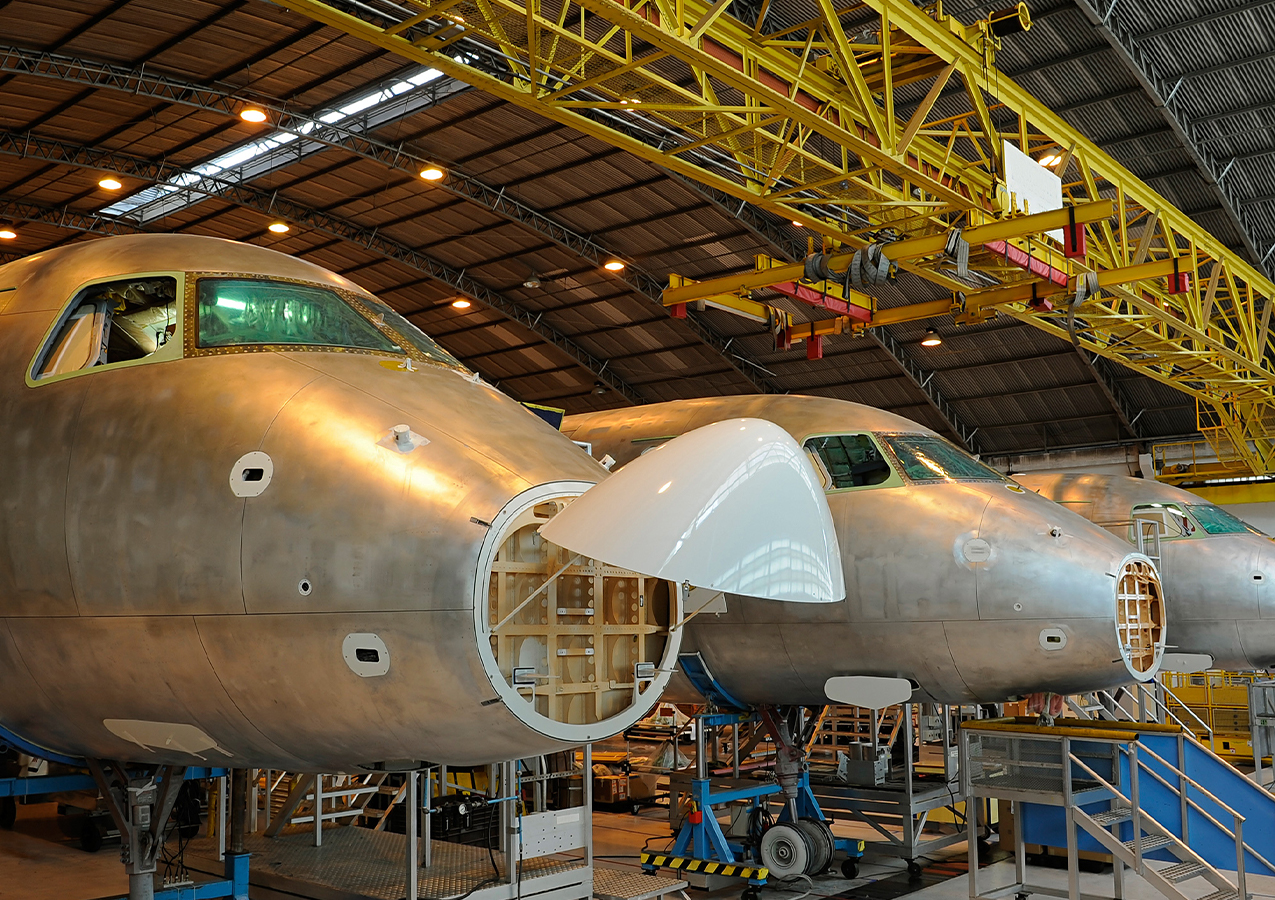

Aéronautique
Vérification de collage de pièces composite.
Vorteile der kontinuierlichen Schälbank
Zeitersparnis
Es dauert weniger als 5 Minuten vom Beginn der Produktion bis zum Erhalt der Ergebnisse.
Senkung der Testkosten
Die Testmaschine befindet sich direkt in der Produktionshalle, ein externes Labor ist nicht erforderlich.
Patentiertes System
Patentiertes Messprinzip, das für seine innovative Technologie bei den JEC Awards 2016 ausgezeichnet wurde.
TECHNISCHE DATEN der kontinuierlichen Schälbank
Spécifications | MPC |
Couple max. | 500 N.m |
Précision de mesure de couple | 0,25 N.m |
Précision de la mesure de force résultante | < 2,0 N |
Vitesse de rotation | 0 à 2,5 tr/min |
Longueur | 770 mm |
Largeur | 460 mm |
Poids (sans outillage) | 100 kg |
Puissance du moteur | 2 x 400 W |
Alimentation électrique | 230 VAC 50-60 Hz |
