Bank für kombinierte Zug- und Torsionsmüdigkeit
- Einfache und robuste Befestigung des Testprodukts mit doppeltem Dorn (Mantelklemmung + Leiterklemmung)

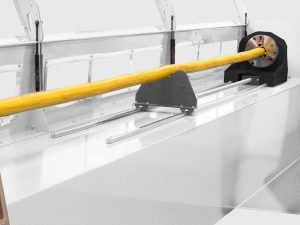

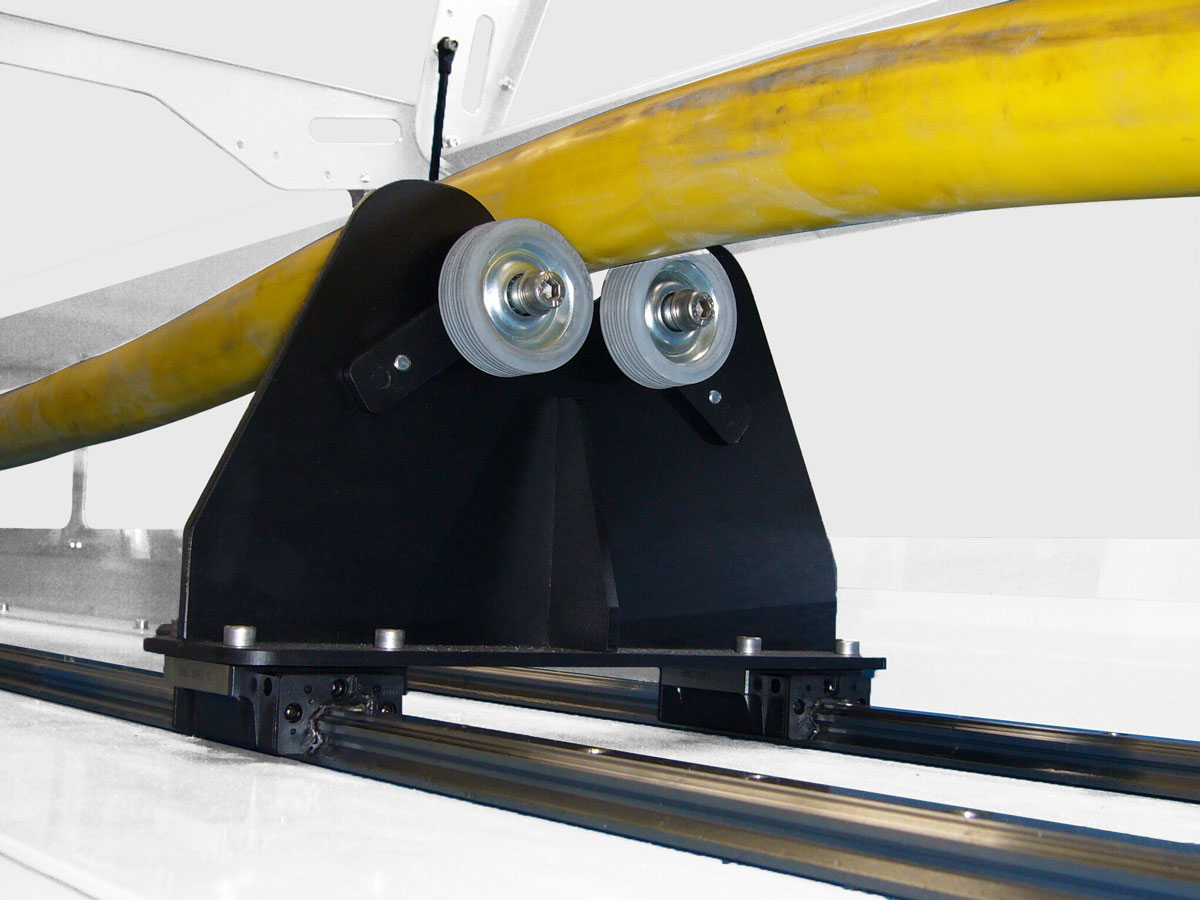

- Gleitende Zwischenstütze mit rotierenden Rollen
- Elektrische Kontinuitätsprüfung während des gesamten Tests gewährleistet
- Die Sicherheitsabdeckungen schützen den Bediener und das zu testende Produkt. Wenn sie geöffnet werden, wird der Test sofort gestoppt.
Getestete Produkte
Branchen
Hauptfunktionen
LF Technologies bietet Prüfmaschinen zur Abschätzung der Ermüdungslebensdauer von Komponenten und/oder kompletten Produkten an. Ermüdungstests charakterisieren die Fähigkeit eines Materials, einer zyklischen Beanspruchung zu widerstehen, um die Betriebsbedingungen des Teils bestmöglich zu reproduzieren.
Dieser Prüfstand ermöglicht es, das zu prüfende Produkt einer kombinierten Torsions- und Zugprüfung zu unterziehen, bis es unter Ermüdung bricht, insbesondere um die mechanische Festigkeit von elektrischen Kabeln zu testen.
Betriebsart

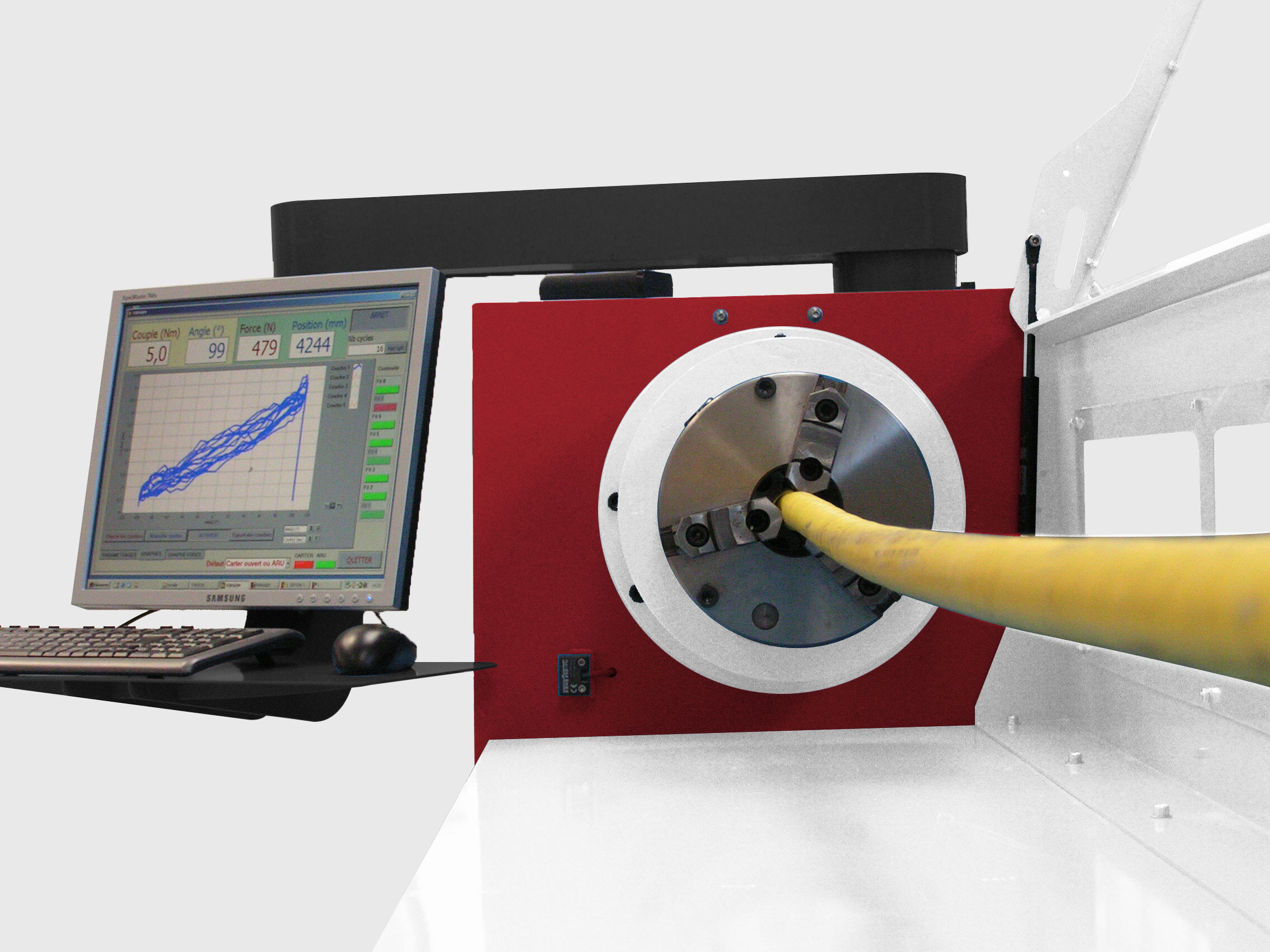

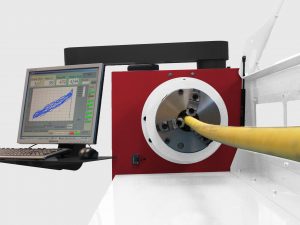

Die zu testende Probe wird an einem Ende auf einem Dorn mit konzentrischen Backen befestigt, der in Rotation versetzt wird, und am anderen Ende auf einem Dorn, der in Translation versetzt wird. An jedem Ende des zu prüfenden Kabels befinden sich doppelte Dorne, die den Außenmantel auf einem Dorn und das Innere des Kabels auf dem anderen Dorn festklemmen.
Die Maschine kann kombinierte Zug- und Torsionszyklen mit Kraft-, Drehmoment-, Positions- oder Winkelsteuerung ausführen.

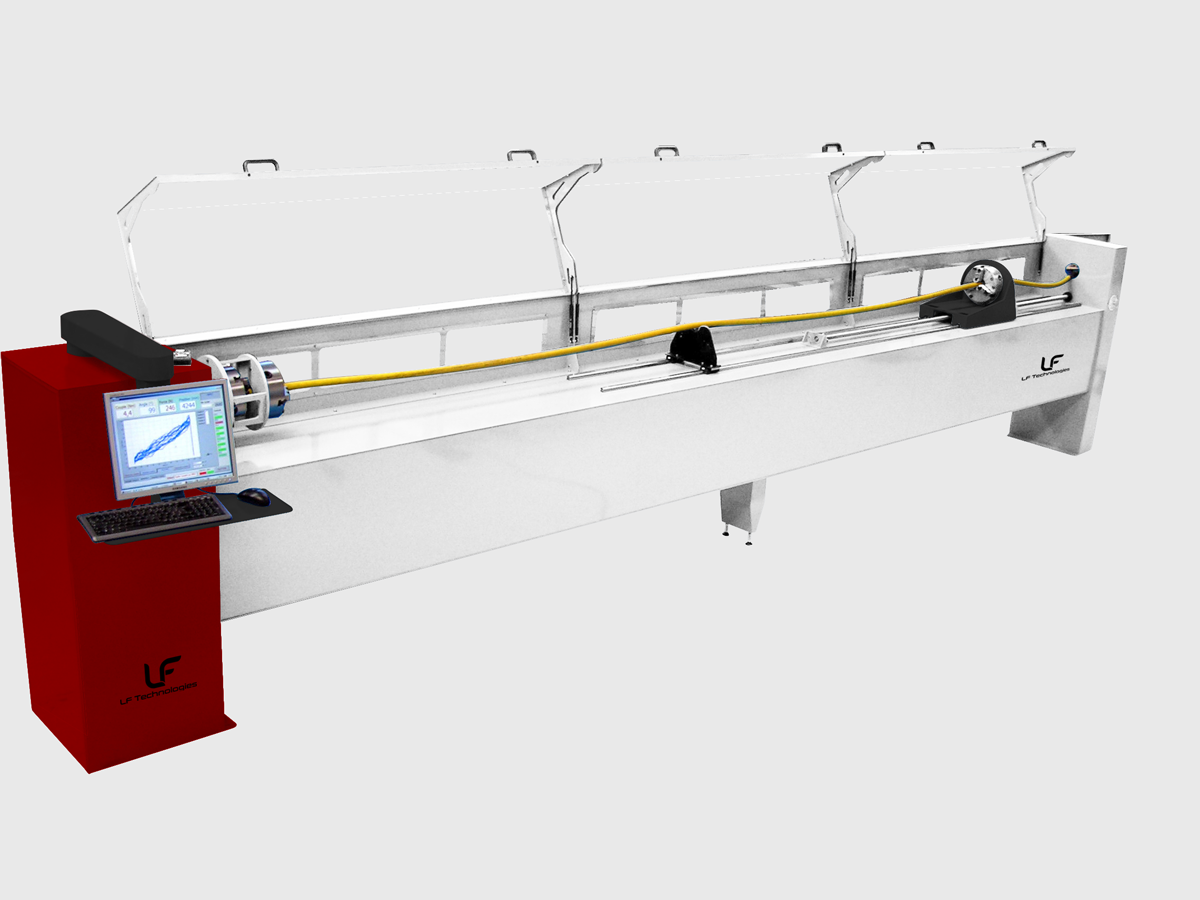

Banc de Torsion et Traction combiné – MFTT
Kombinierter Torsions- und Traktionsprüfstand - MFTT
Banc de Torsion et Traction combiné – MFTT
Kombinierter Torsions- und Traktionsprüfstand - MFTT
Banc de Torsion et Traction combiné – MFTT
Kombinierter Torsions- und Traktionsprüfstand - MFTT
Banc de Torsion et Traction combiné – MFTT
Kombinierter Torsions- und Traktionsprüfstand - MFTT
Vorteile des Ermüdungsprüfstands für kombinierte Zug- und Torsionsbelastung
Elektrische Kabel
Überprüfung der elektrischen Kontinuität von Kabeln unter Zug- und Drehbelastung.
Gurte
Prüfung der Zugfestigkeit von Schlingen.
Tipps
Überprüfung der Integrität eines Rohres, das Zug-/Torsionszyklen ausgesetzt ist.
Kontinuitätstest
Elektrische Kontinuitätsprüfung während des gesamten Tests.
TECHNISCHE EIGENSCHAFTEN des kombinierten Zug- und Torsions-Ermüdungsprüfstands
Spécifications | MFTT |
Caractéristiques de l'appareil | |
Mesure du couple et de la force de traction par jauges de contraintes | |
Asservissement en position ou force | |
Asservissement en angle ou couple | |
Force de traction max. | 7 000 N |
Couple max. (dans les 2 sens) | 700 Nm |
Ø de câble max. | 60 mm |
Longueur entre mors max. | 5 020 mm |
Longueur entre mors min. | 2 730 mm |
Vitesse de rotation max. | 120°/s |
Contrôle de continuité électrique sur 8 voies | |
Dimensions | |
Longueur (hors ouverture des portes armoires) | 6 350 mm |
Longueur (portes armoires ouvertes) | 7 350 mm |
Largeur (hors écran) | 550 mm |
Largeur totale | 1 000 mm |
Hauteur | 1 400 mm |
Poids | ≈ 800 Kg |
