Zugprüfstand für elektrische Kabel
Prüfstand für elektrische Kabel und Leiter. Misst die Zugfestigkeit von Kabeln bis zu einer Länge von 20 Metern. Führt auch Dehnungstests durch.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Unser Mandant ist der Branchenführer in der Herstellung von elektrischen Drähten und Kabeln (elektrischen Leitern).
Hauptfunktionen
Ziel
Entwurf und Herstellung einer horizontalen Zugmaschine, die es ermöglicht, Kabel bis zum Abriss zu ziehen und die Kraft/Dehnungskurve nach parametrisierbaren Zyklen zu messen, die den geltenden Testnormen entsprechen.
Problematik
Die Kabelzugmaschine führt Tests an Kabeln von bis zu 20 m Länge mit einer programmierbaren horizontalen Zugkraft von bis zu 800 kN durch. Der Kontrollautomat, die Mensch-Maschine-Schnittstelle (HMI), gewährleistet eine intuitive Steuerung des Prüfstandes, die die Einstellung der Zugzyklen, der Zugkräfte sowie die Formatänderung der zu testenden Produkte ermöglicht.
Lösung und Ergebnis
Die Ingenieure des Konstruktionsbüros entwickelten den Prüfstand mit einem Konzept identischer Module, die Ende an Ende zusammengesetzt werden, was eine perfekte Steifigkeit des Prüfstands sowie eine einfache Montage und Versendung der Testmaschine an unseren Kunden gewährleistet. Dieses Konzept ermöglicht es auch, die Länge des Prüfstands durch Hinzufügen oder Entfernen von Modulen zu verändern.
Der Antrieb erfolgt über einen hydraulischen Servozylinder mit bis zu 800 kN, der in Position, Geschwindigkeit und Kraft gesteuert wird. Das zu prüfende Kabel wird zwischen dem Zugzylinder und einem beweglichen, verriegelbaren Schlitten befestigt. Dieser Schlitten kann an die tatsächliche Länge des zu prüfenden Kabels angepasst werden.
Der Prüfstand verfügt über spezielle, austauschbare Klemmbacken, die einen schnellen Wechsel der zu prüfenden Kabel ermöglichen.
Jedes Modul ist mit Polycarbonatabdeckungen ausgestattet, die die Sicherheit des Bedieners im Falle eines Bruchs der getesteten Proben gewährleisten.
Der vorgeschlagene mechanische Prüfstand ist eine perfekte Antwort auf die gestellten Fragen. Die von unseren Programmierern entwickelte Software in Labview ermöglicht es Ihnen
- Testroutinen zu parametrisieren,
- die Kurven der durchgeführten Messungen anzeigen
- die Messkalibrierungen der Sensoren zu bearbeiten und einzusehen
- automatische Testberichte zu erstellen.
Andere Produkte können ebenfalls auf unseren Zugprüfständen getestet werden.
- kleine elektrische Kabel
- Ketten
Getestete Produkte
Kabel (auch als elektrische Leiter bezeichnet)
Ein elektrischer Leiter ist ein Körper, der einen elektrischen Strom durchlässt. Er kann aus verschiedenen Metallen (Silber, Kupfer, Gold, Alu usw.) bestehen.
In unserem Fall geht es darum, die Zugfestigkeit von elektrischen Kabeln aus Aluminium zu testen.
Banc de traction de câbles
Kabelzugprüfstand

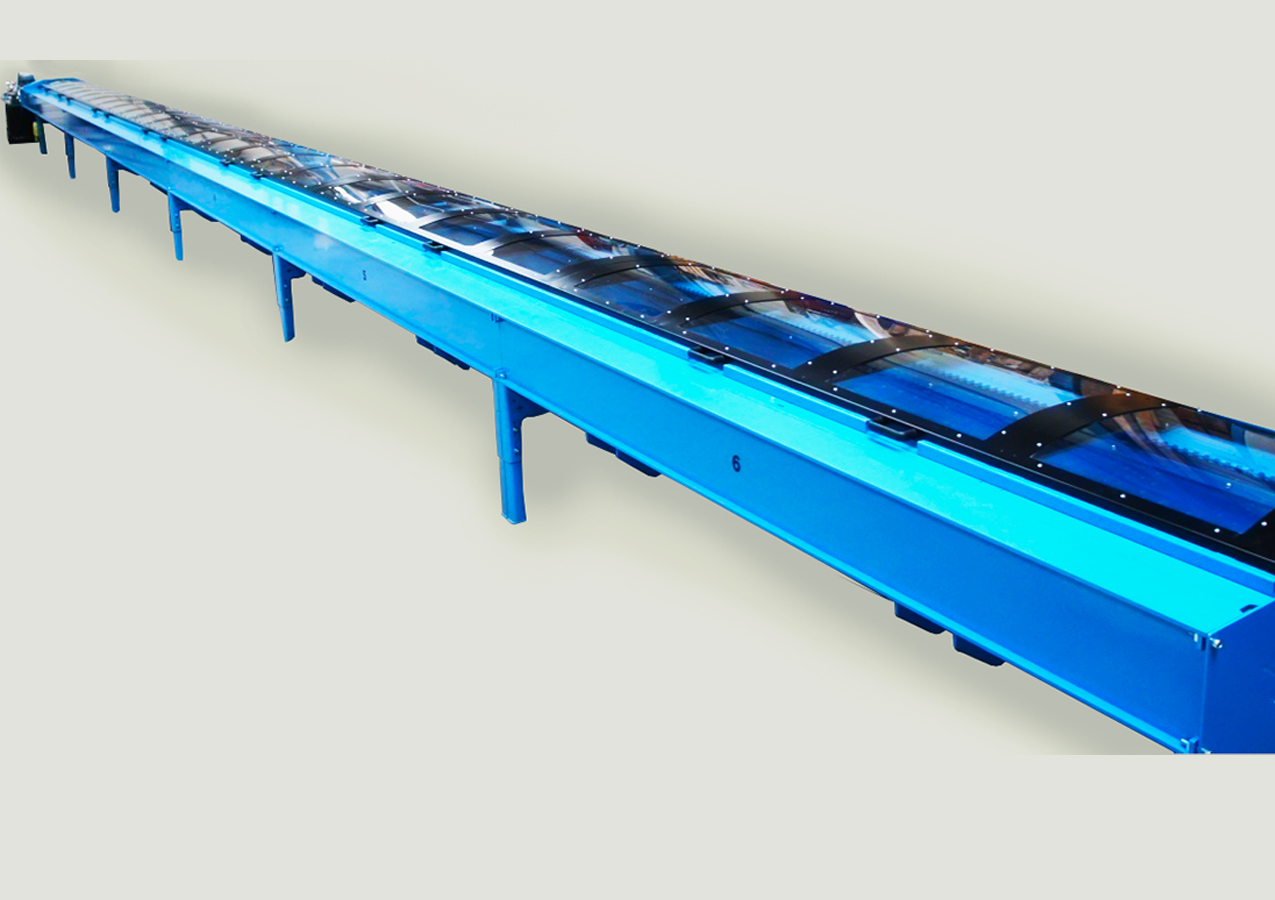

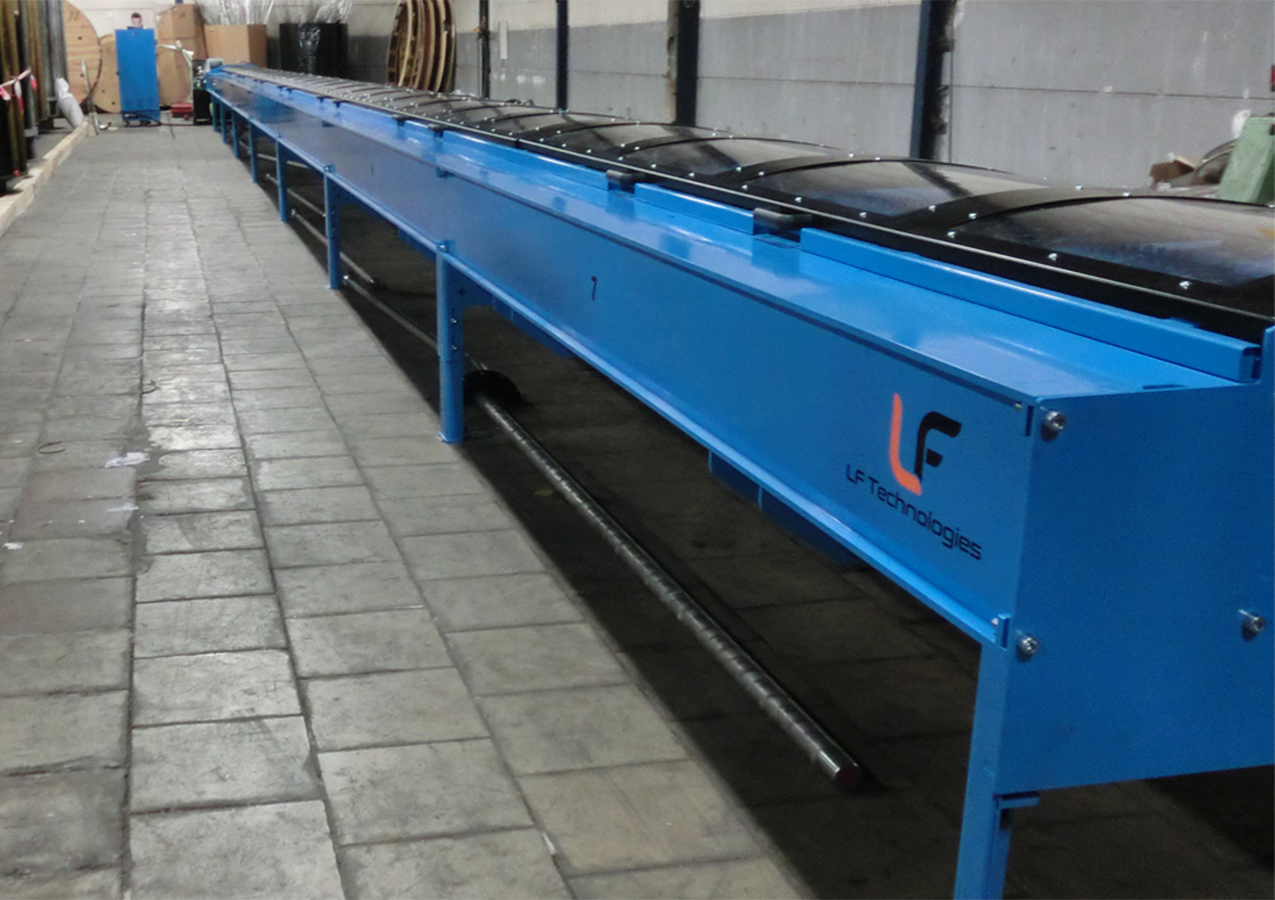

Machine traction câble
Machine de traction de câbles en place chez le client

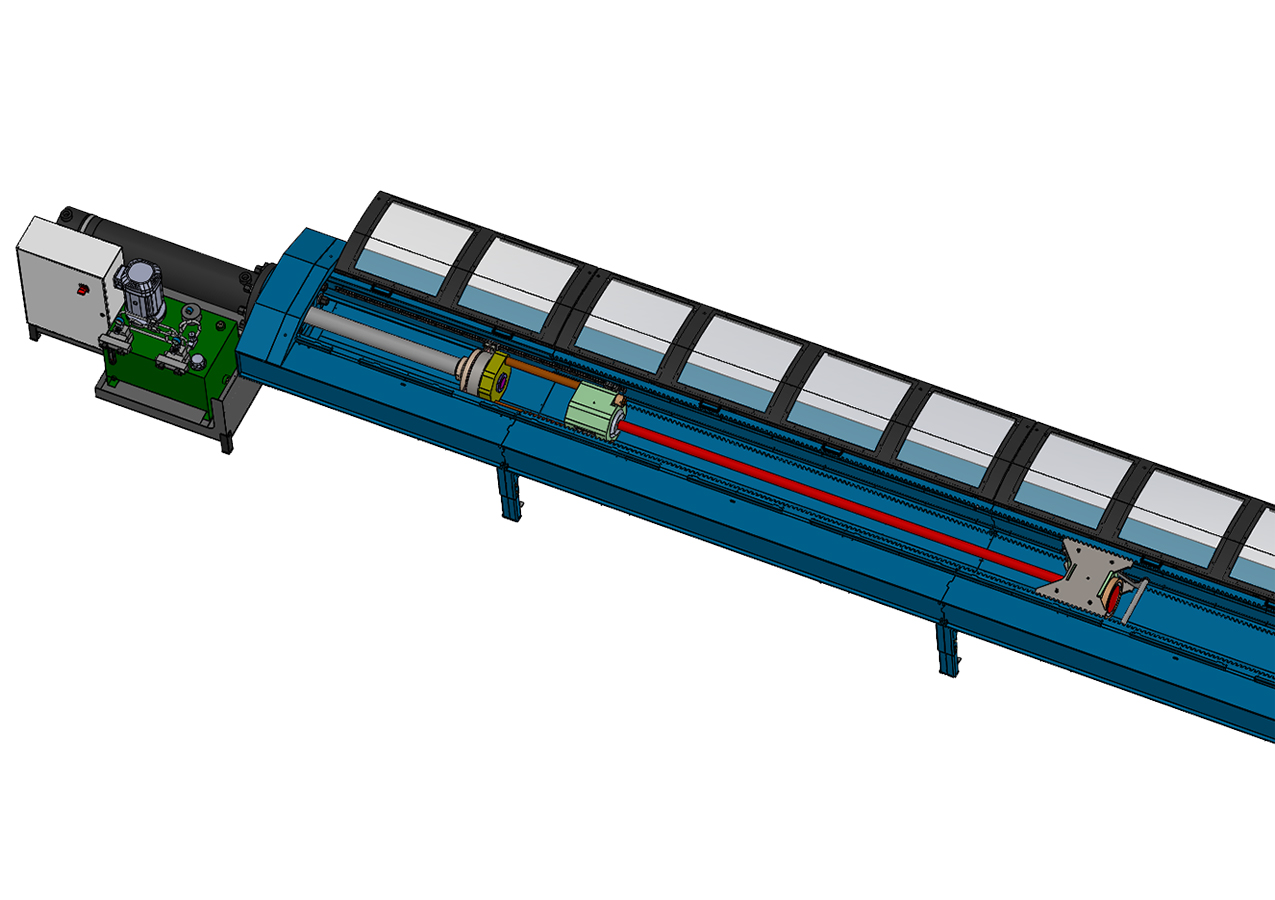

Vue 3D du banc de traction
CAO du banc de traction de câbles

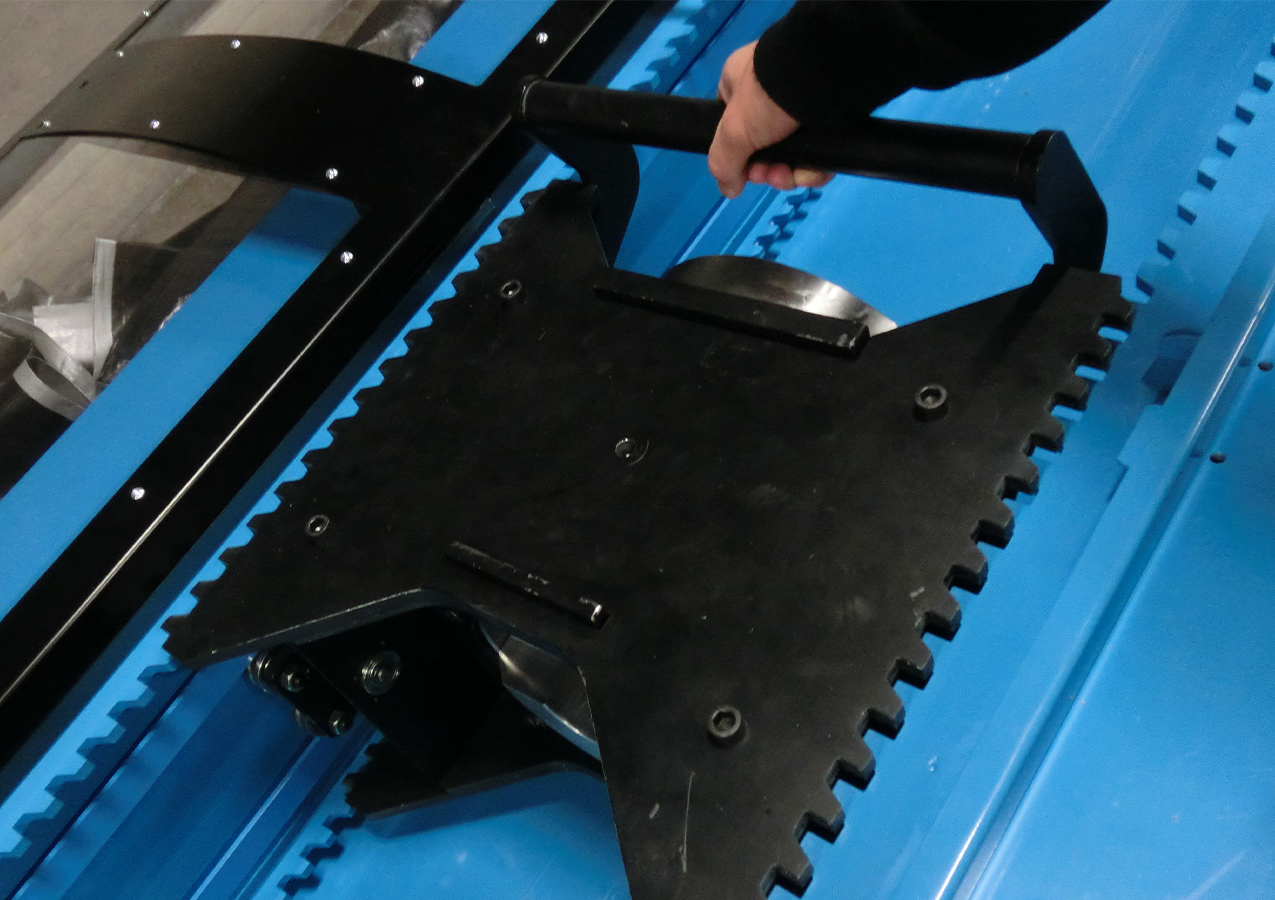

Chariot mobile
Chariot mobile permettant de s'adapter à la longueur réelle du câble testé.

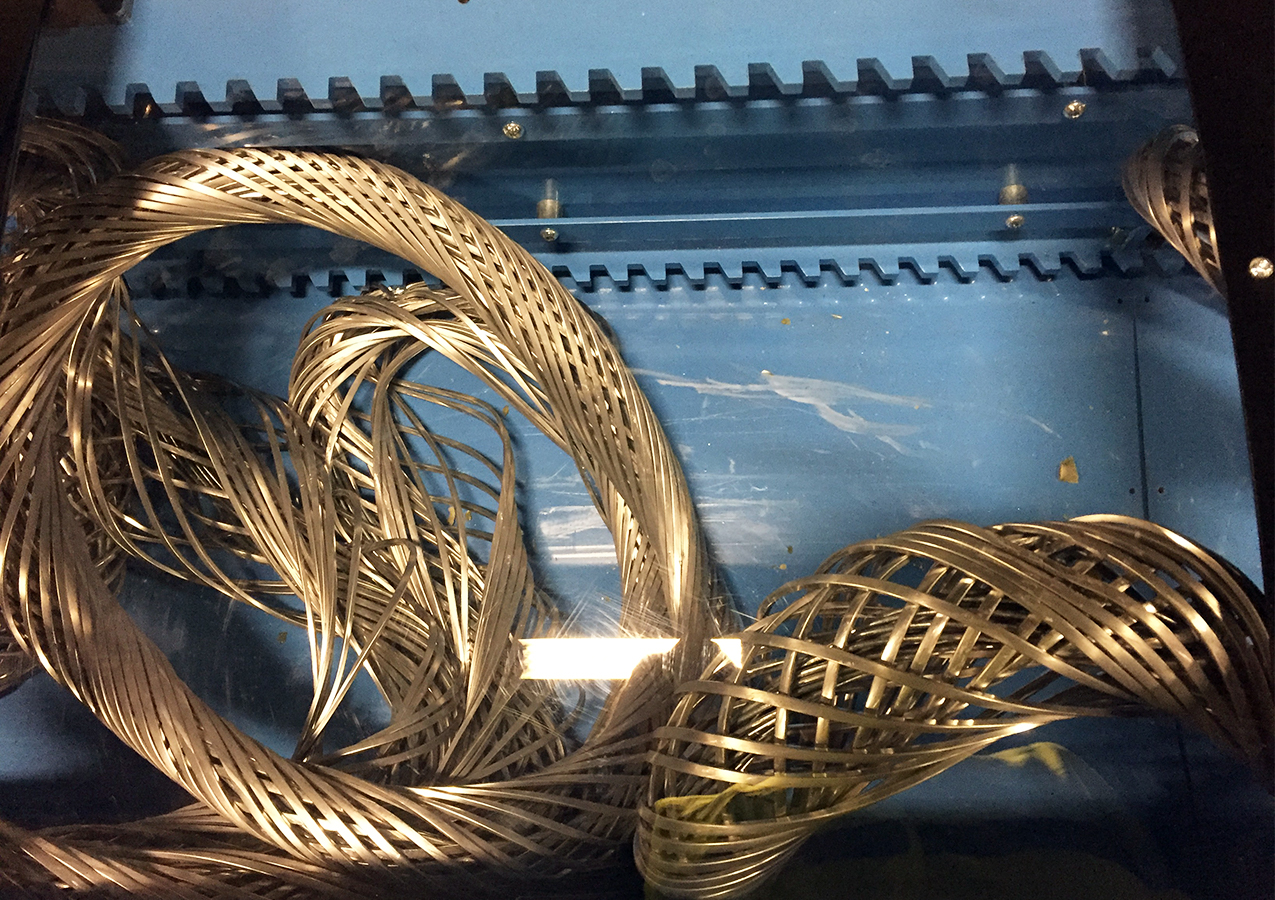

cable-teste
Reste de câble testé

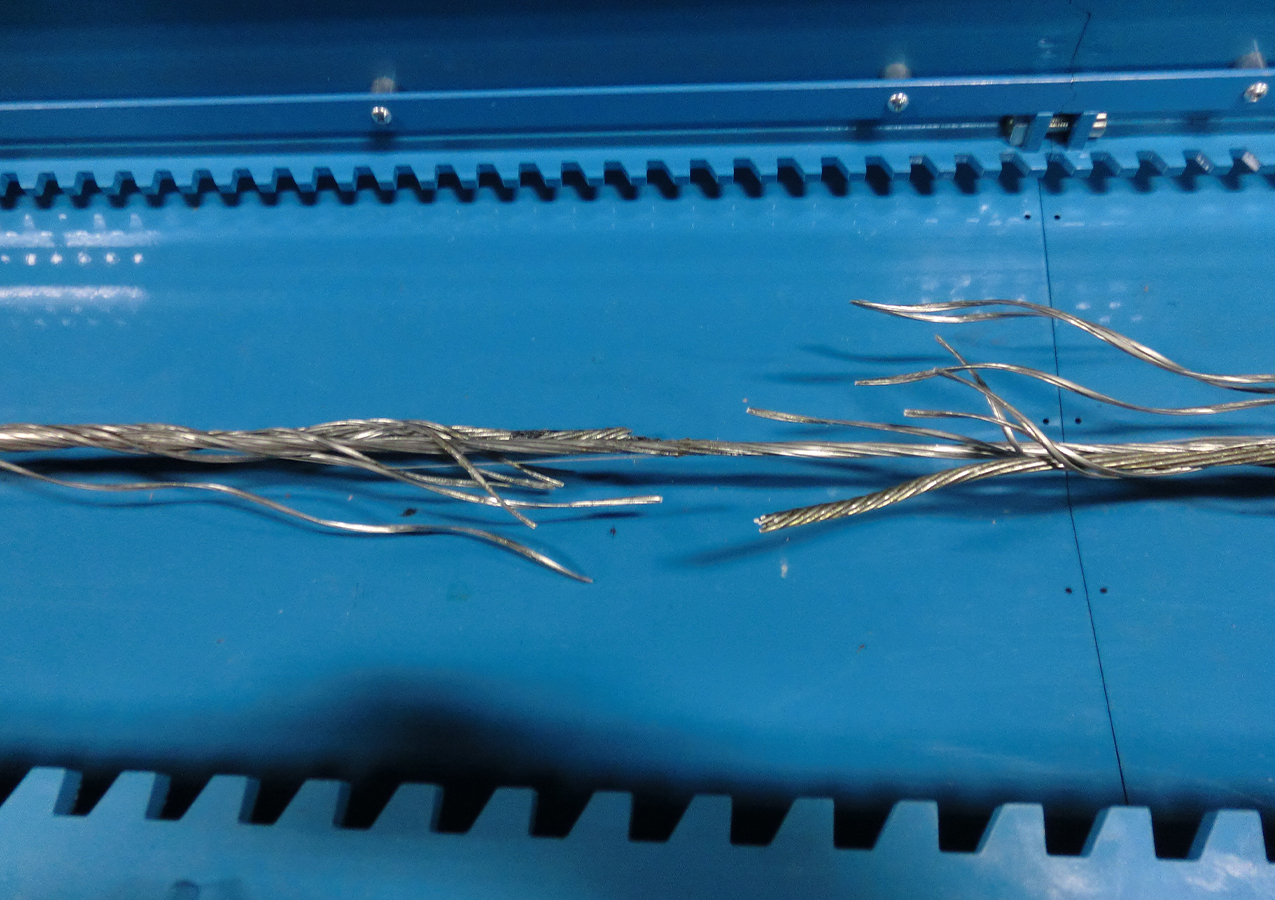

cable-conducteur-electrique
Cable testé jusqu'à rupture

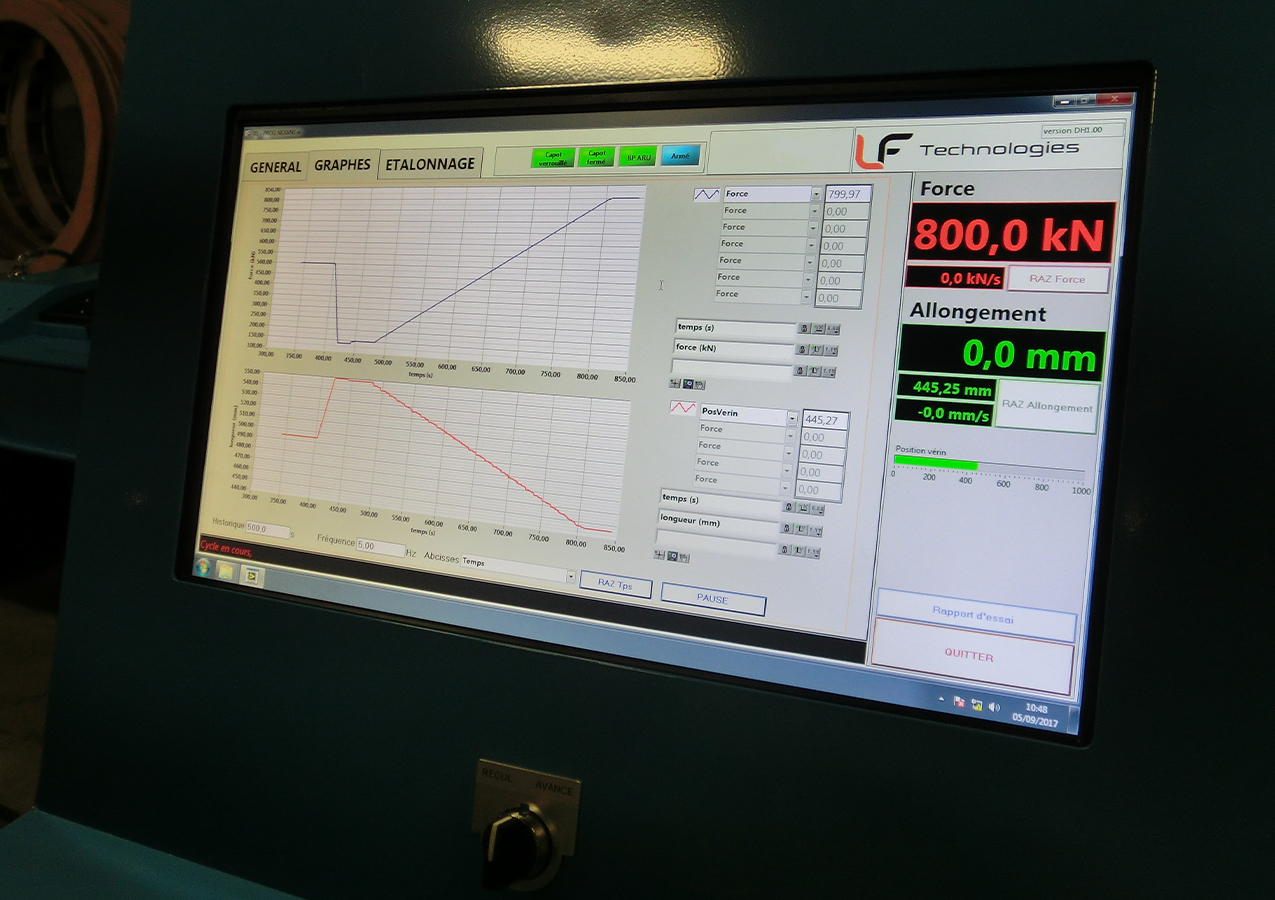

Courbes machine traction câble
Courbes des mesures de force du banc de traction

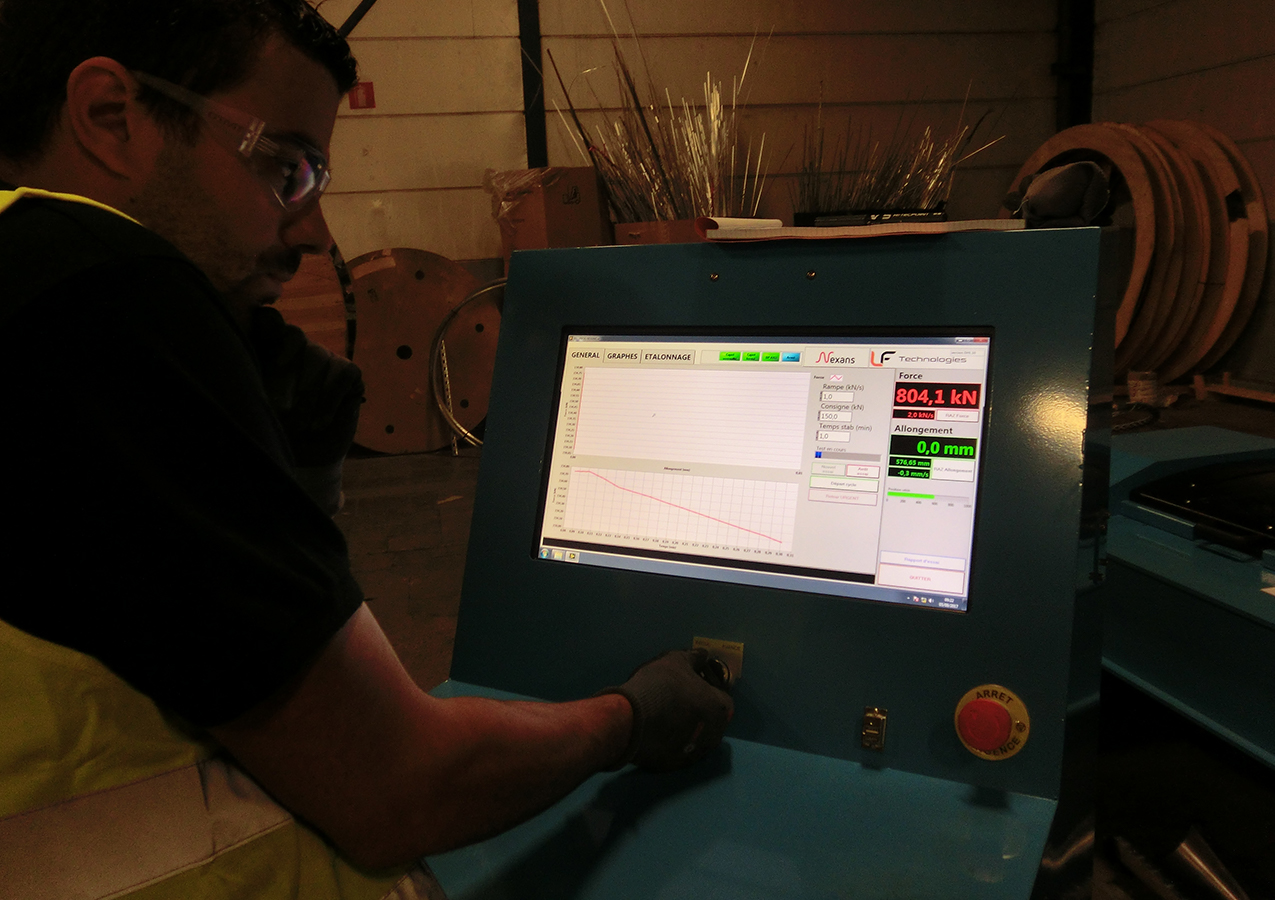

Opérateur sur machine traction câble
Opérateur sur machine traction câble

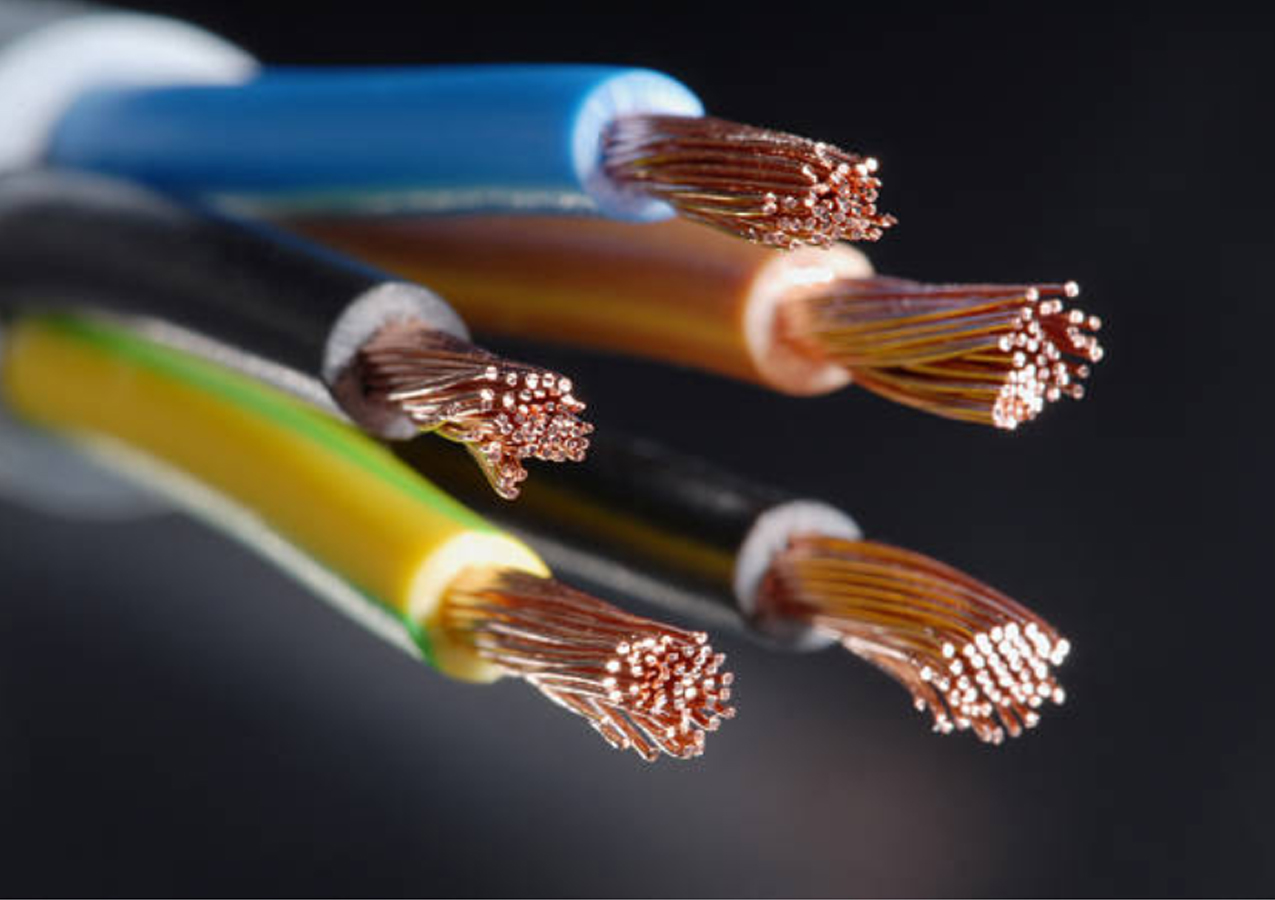

vue-cables-electriques
Elektrische Leitungen getestet

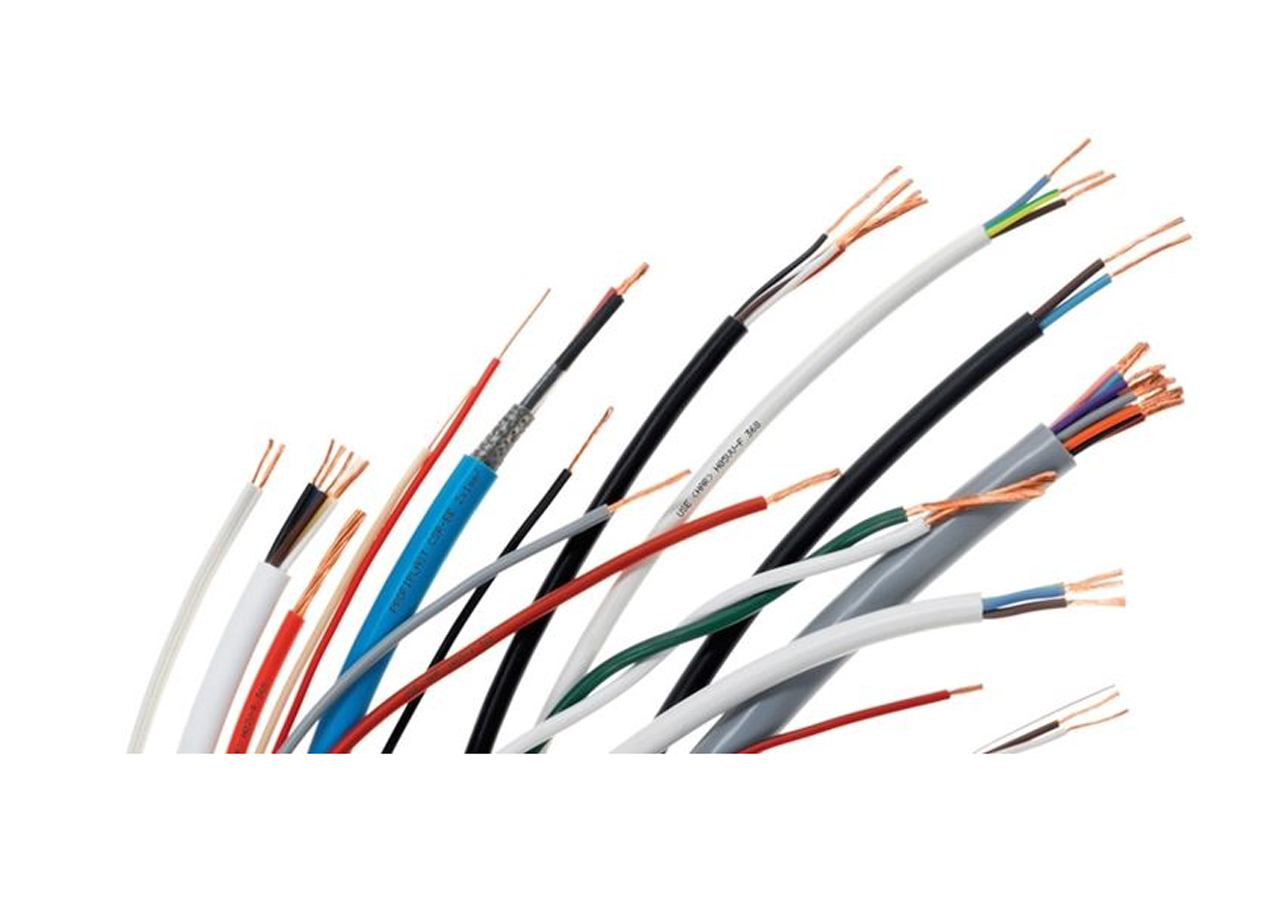

Câbles électriques de petites dimensions
Câbles électriques de petites dimensions

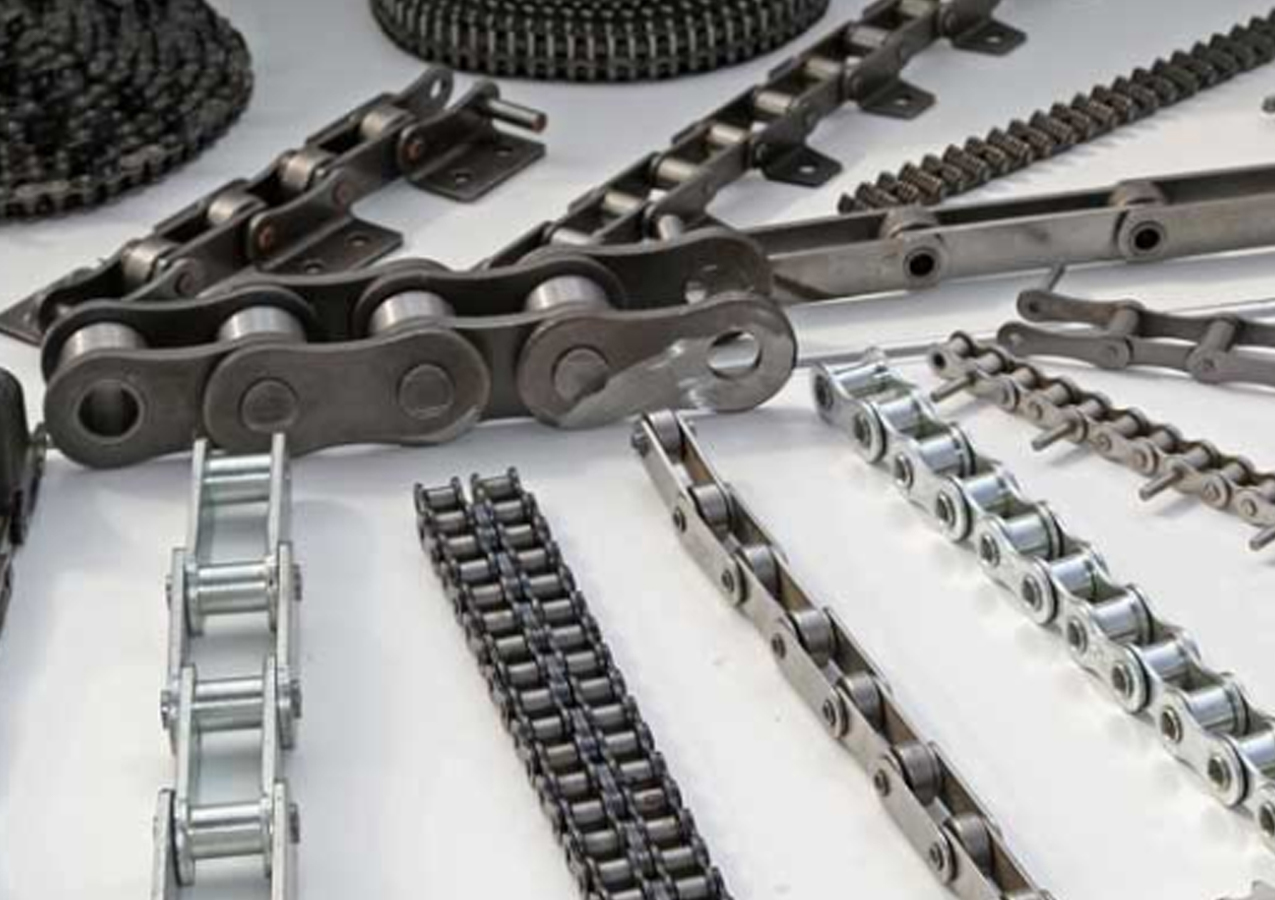

Chaines
Chaines
Zugversuch an elektrischen Kabeln
Entwurf und Herstellung einer horizontalen Zugmaschine, mit der Kabel bis zum Abriss gezogen werden können.
Die Kabelzugmaschine führt Tests an Kabeln mit einer Länge von bis zu 20 m mit einer programmierbaren horizontalen Zugkraft von bis zu 800 kN durch und ermöglicht die Messung der Kraft/Dehnungskurve.
UNSER WICHTIGER TESTSTAND FÜR DIESE TESTEN Elektrischer Kabelzugprüfstand
MBTH
Hauptfunktionen
Der Horizontale Zugprüfstand 800 kN bietet erweiterte Funktionen, um den Anforderungen der Industrie gerecht zu werden:
- Zugtests nach einem Protokoll, das dem Standard entspricht
- Automatische Testprotokolle
- Erhöhte Sicherheit: Schutzsysteme für den Bediener und das Material.
- Anpassung an die Kabellänge durch eine bewegliche, verriegelbare Traverse
Mit diesen Funktionen gewährleistet dieser Prüfstand eine zuverlässige Leistung und eine hohe Effizienz in Ihren Testprozessen.
Betriebsart
Der Zweck des Tests ist die Anwendung von Zugzyklen, wobei jeder Zyklus aus einem Anstieg der Last mit kontrollierter Geschwindigkeit (Kraftregelung gemäß einer Rampe in kN/s), einer Haltestelle mit konstanter Kraftregelung und einer Rückkehr in die Ausgangsposition besteht.
- Kabelpositionierung: Das zu testende Kabel wird an den anpassungsfähigen Ankerpunkten befestigt.
- Parameterprogrammierung: Die Testdaten (Kraft, Zuggeschwindigkeit, Länge) werden über das intuitive HMI eingegeben.
- Start des Tests: Das System schaltet automatisch die Traktion ein und überwacht die kritischen Variablen in Echtzeit.
- Erfassung der Daten : Die eingebauten Sensoren erfassen die Messwerte mit hoher Genauigkeit.
- Abbruch und Analyse: Nach Abschluss des Tests werden die Ergebnisse angezeigt und für eine spätere Analyse gespeichert.
Dieses Verfahren gewährleistet wiederholbare Tests, die den industriellen Qualitätsstandards entsprechen, und bietet gleichzeitig eine intuitive und effiziente Bedienung.
