Crashtest-Prüfstand für Kesselumwälzpumpen

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Kunde ist ein Unternehmen, das sich auf die Entwicklung und Herstellung von Heizungspumpen und Umwälzpumpen spezialisiert hat.

Hauptfunktionen

Ziele

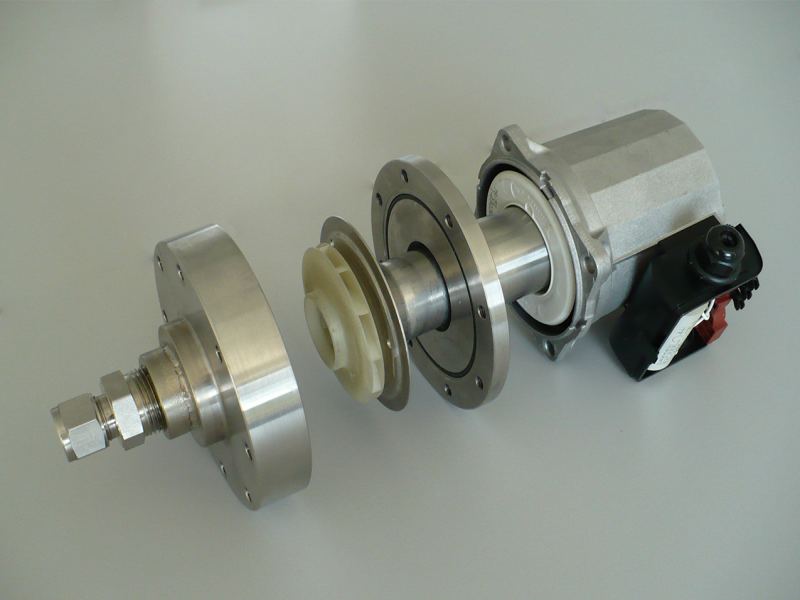

Testen der Druckfestigkeit von Kesselumwälzpumpen und hydraulischen Baugruppen bis zu deren Zerstörung.

Problematik

• Besondere Aufmerksamkeit für den Sicherheitsaspekt
• Hoher Druck und hohe Temperatur gleichzeitig

Lösung und Ergebnis

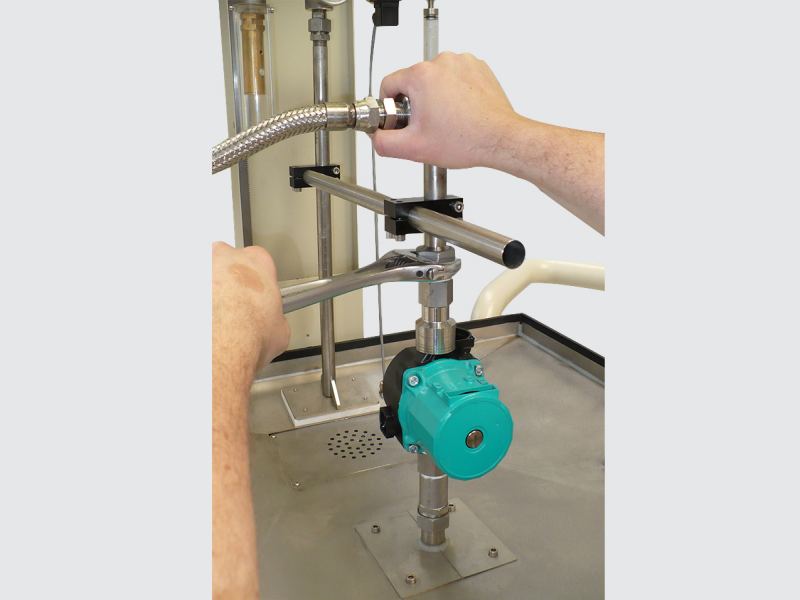

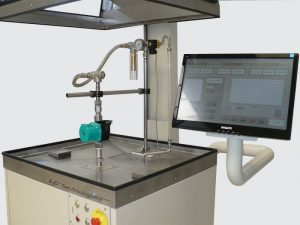

Der Crash-Teststand besteht aus einem Edelstahlrahmen mit einer Spüle. Das zu testende Pumpengehäuse ist in einen geschlossenen Kreislauf eingebunden, in dem die Testflüssigkeit zirkuliert. Der Prüfstand ist an die Spüle angeschlossen.

Ein Tauchkolben wird in den Kreislauf gedrückt, um das Volumen zu verringern und den Druck zu erhöhen. Die Regelung erfolgt in Abhängigkeit von der Messung eines Drucksensors. Der Druckaufbau stoppt, wenn der Sollwert erreicht ist oder wenn das Produkt zerstört wird.

Ein speziell entwickeltes System sorgt für die Erhitzung unter sehr hohem Druck.

Die Testdrücke und -temperaturen sind hoch. Um die Bediener im Falle eines Produktbruchs zu schützen, ist die Maschine mit folgenden Schutzvorrichtungen ausgestattet

• Haube aus Sicherheitsglas
• Sicherheitsdruckschalter
• Thermostate entlang des Kreislaufs verhindern ein Überhitzen.
• Notstopplinie
• Niveaudetektor

Der Prüfstand ist mit einer intuitiven und einfach zu bedienenden Überwachungssoftware ausgestattet, die es jedem Bediener ermöglicht, die Anlage zu bedienen.
