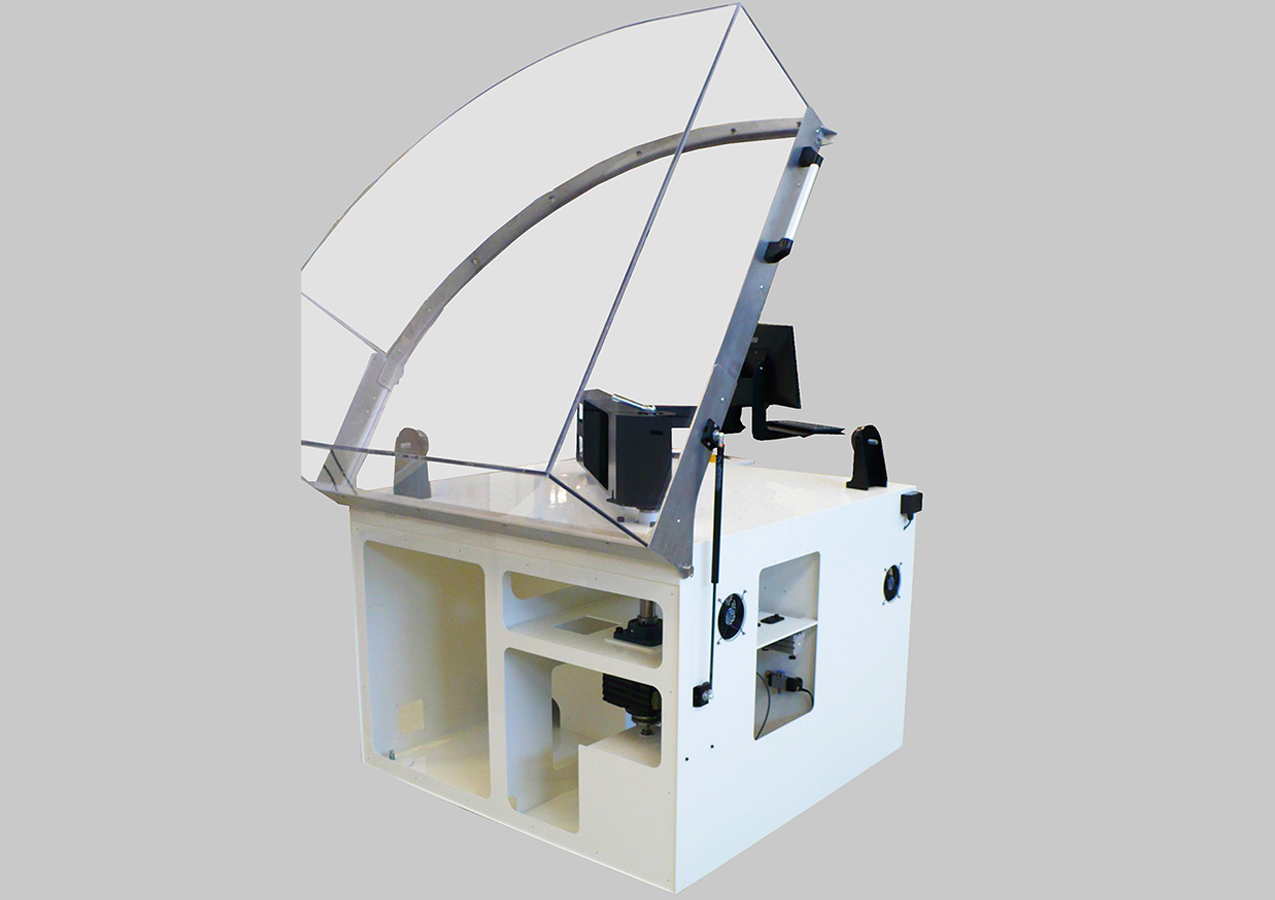

Prüfstand für Türstopper

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Kunde produziert und vermarktet Renovierungsprodukte für Haus und Heimwerker wie Klebebänder, Befestigungen, Isolierung, Profile, Bodenzubehör etc.

Hauptfunktionen

Ziel

Entwerfen und bauen Sie einen Versuchsaufbau, der die Kraft, die beim schnellen Öffnen der Tür auf einen Türstopper ausgeübt wird, in der Praxis testen kann.

Problematik

Der Prüfstand muss in der Lage sein, das Zuschlagen von Türen mit unterschiedlicher Trägheit und bei unterschiedlichen Geschwindigkeiten zu simulieren. Er muss auch die Schließ- und Reibungskräfte messen können.

Lösung und Ergebnis

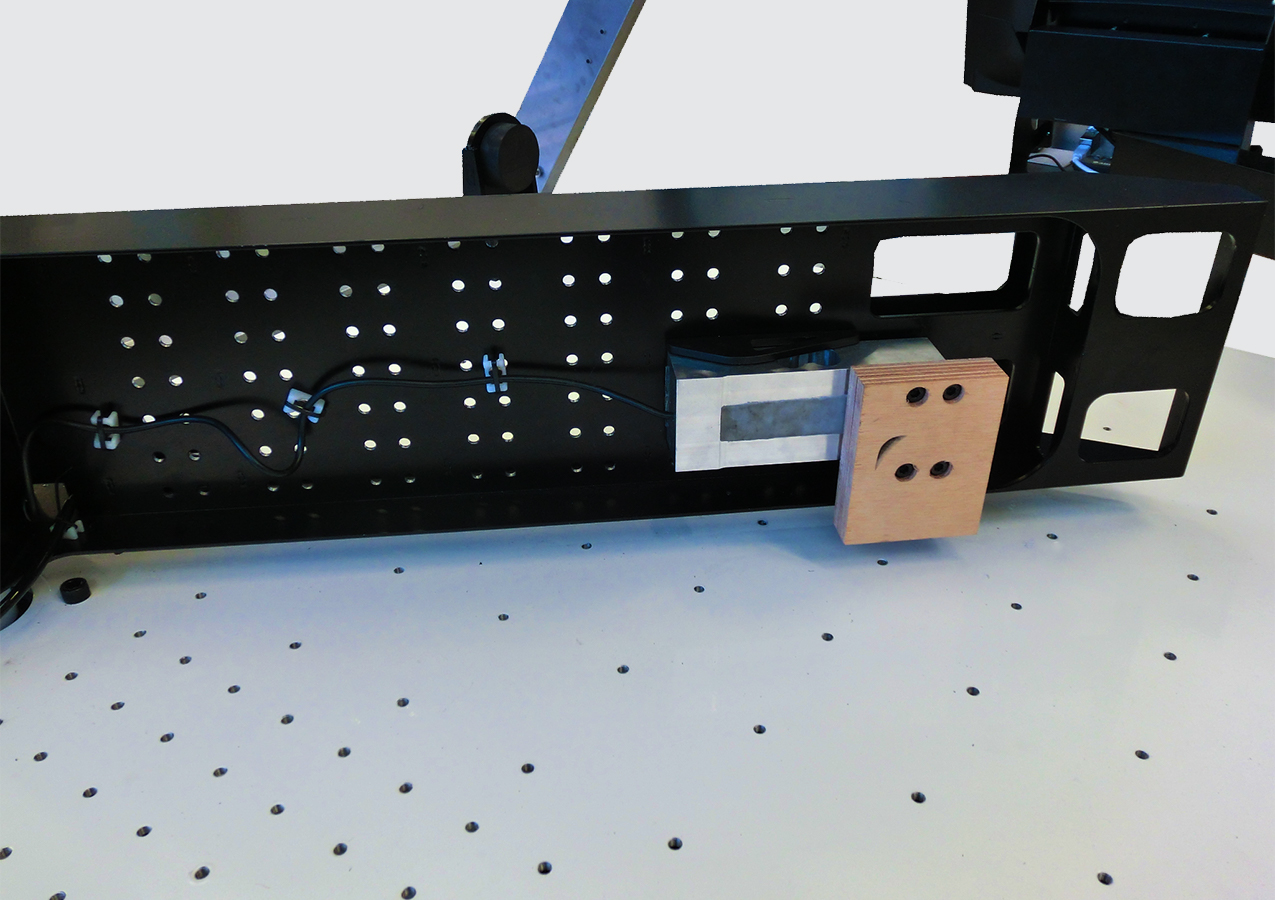

Ein motorisierter Arm, der an der Arbeitsfläche befestigt ist, simuliert die Bewegung einer Tür, entweder um die Reibung eines Türunterteils gegen den Boden zu testen oder um zu testen, ob die Tür auf einem Anschlag oder einer Dichtung aufliegt.

Der Arm ist mit abnehmbaren Gewichten ausgestattet, um das Gewicht einer echten Tür zu simulieren.

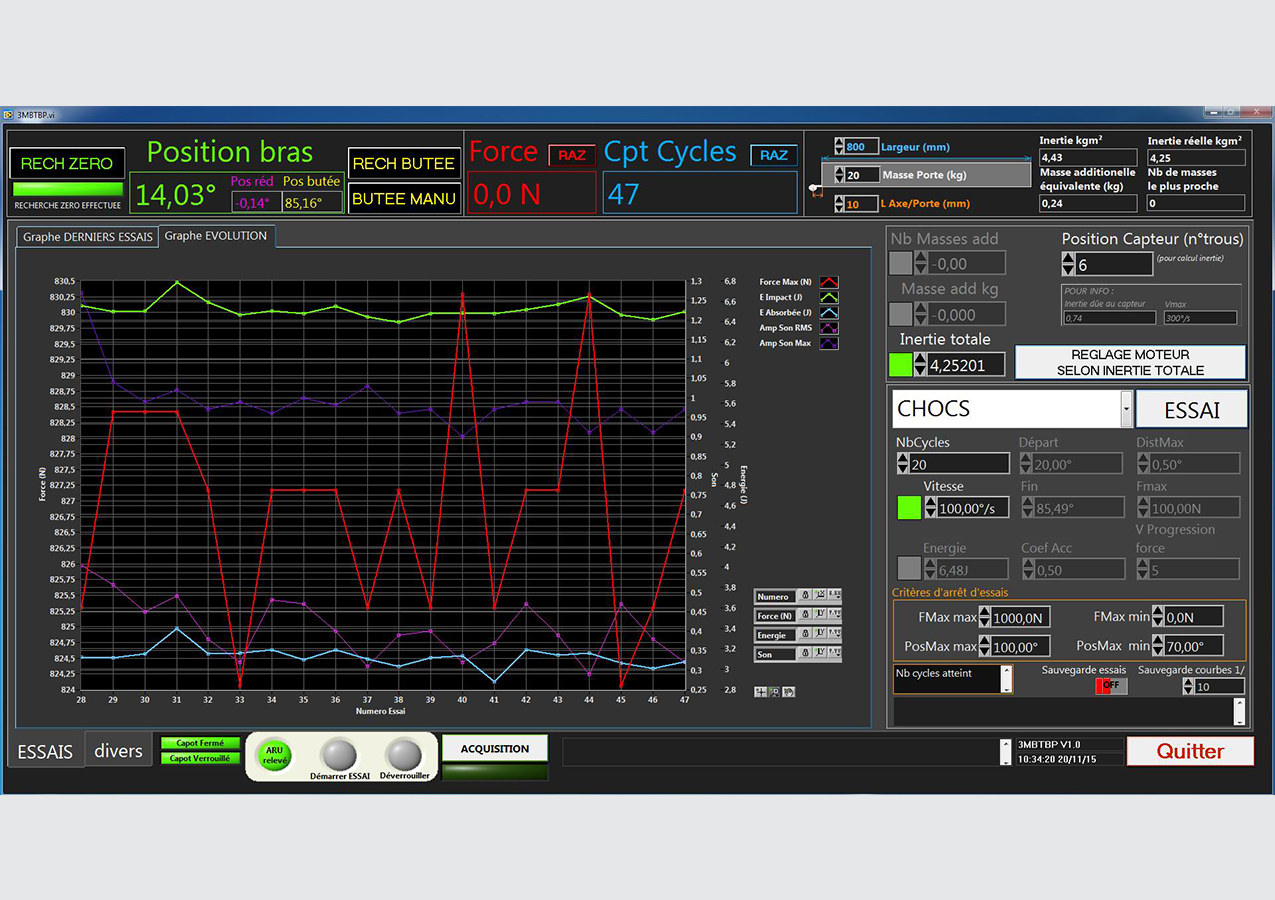

Die Maschine wird von einer speziellen Software gesteuert, die unter LabVIEW entwickelt wurde. Die grundlegenden Funktionen der Maschine (Bewegungen des Arms, des Zylinders, etc.) werden durch den Motorregler gesteuert.

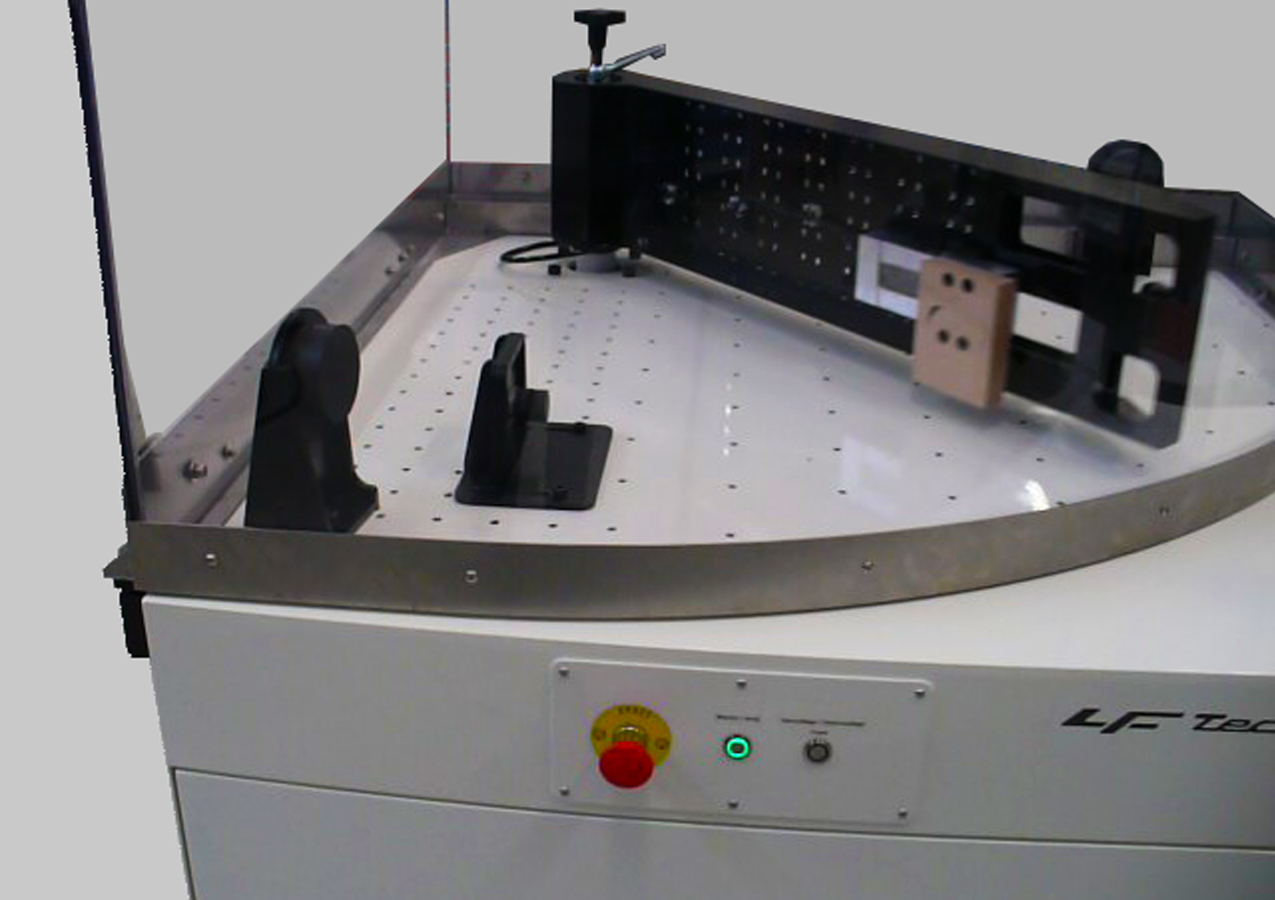

Die Bedienung der Maschine ist sehr einfach und intuitiv. Der Bediener stellt die Testanforderungen ein und steuert die Maschine über zwei Tasten/LEDs auf der Steuerplatine. Der erste Knopf startet und stoppt den Test und der zweite Knopf verriegelt und entriegelt die Sicherheitsabdeckung.

Der Prüfstand für Türstopper wurde entwickelt, um die Kraft, die auf einen Türstopper ausgeübt wird, in einer Situation mit drei Testparametern zu testen:

• Bewegung der Türöffnung
• Schließbewegung der Tür
• Test des Öffnens und Schließens der Tür auf Ermüdung (in einer einstellbaren Anzahl von Zyklen)
