Bearbeitungszentrum für Türschwellen

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Mandant ist ein großer Hersteller von Bauöffnungen.

Hauptfunktionen

Ziel

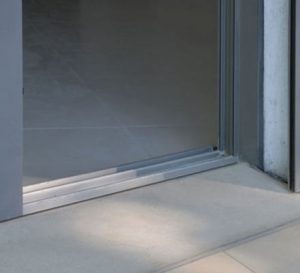

Automatische Bohr- und Fräsbearbeitung von ALU-Profilen (Türrahmen und Türschwellen).

Problematik

Eine 3-Achsen-Bearbeitungsmaschine zu entwickeln, die sehr einfach zu programmieren und zu bedienen ist und von jeder Art von Bediener, auch von Nicht-Fachleuten, leicht gesteuert werden kann.

Die Maschine muss so konzipiert sein, dass alle Leerlaufzeiten (Werkzeugwechsel, Fixierung des Werkstücks usw.) minimiert werden.

Lösung und Ergebnis

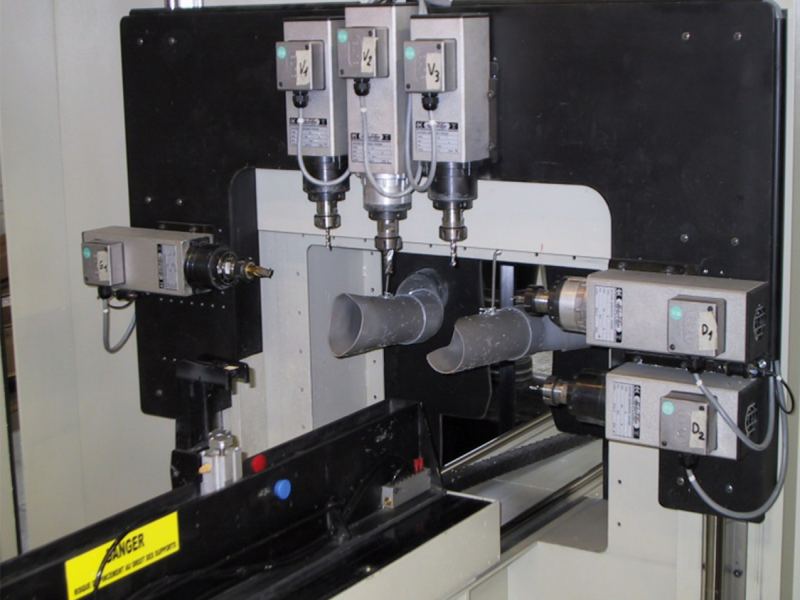

Die technische Lösung der Teams von LF Technologies bestand in der Entwicklung eines Bearbeitungszentrums, das aus mehreren abnehmbaren Spindeln besteht, von denen jede ein anderes Werkzeug für die Bearbeitung enthält, um Bohrungen mit unterschiedlichen Durchmessern, die an jedes Profil angepasst sind, ohne Werkzeugwechsel durchzuführen.

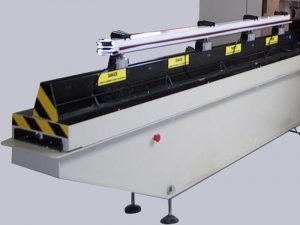

Das zu bearbeitende Profil wird manuell auf einen abnehmbaren Träger gelegt, der mit einer Vorrichtung zur präzisen Positionierung und einer automatischen Verriegelung ausgestattet ist, die vom Bediener gesteuert wird. Die Maschine ist mit einem optischen Sensor ausgestattet, der die automatische Neuausrichtung der Bearbeitungsprogramme in Bezug auf das Ende des Profils ermöglicht.

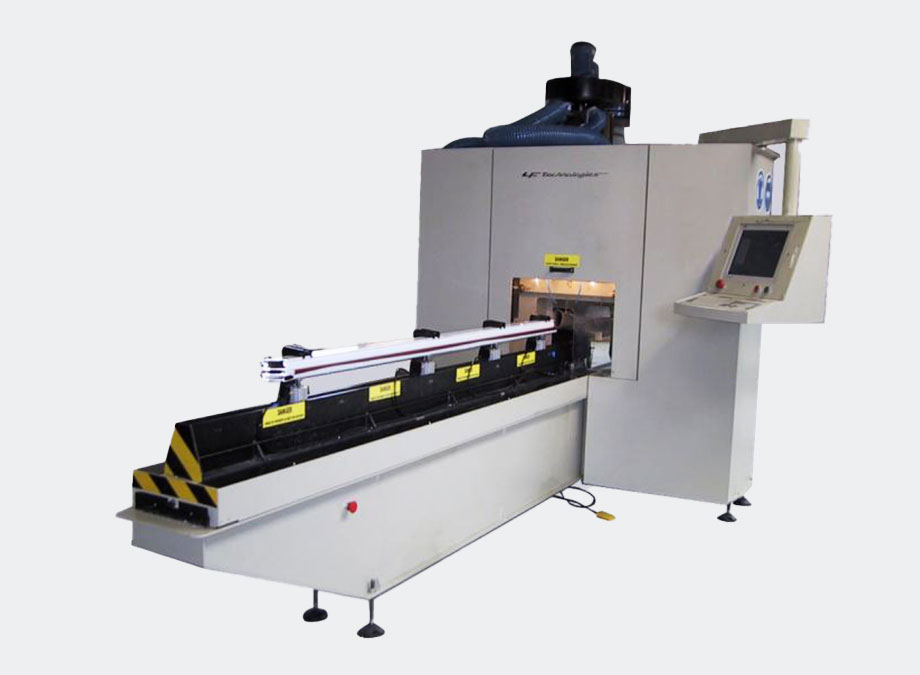

Die Maschine ist auch mit einer numerischen Steuerung in 3 Achsen (X, Y und Z) ausgestattet, die 3 Bewegungen ausführen:

• Das Profil ist an einem Schlitten befestigt, der sich auf einer doppelten Schiene 3 m weit bewegt;
• Ein fester Rahmen in der Mitte der Länge nimmt einen starren Rahmen mit vertikaler Ebene und horizontaler Bewegung auf. Der Rahmen gleitet auf zwei Präzisions-Linearführungen und wird von einer Kugelumlaufspindel mit horizontaler Achse (Z-Achse) angetrieben;
• Ein weiterer Rahmen mit vertikaler Ebene und vertikaler Bewegung gleitet auf dem vorherigen Rahmen mit horizontaler Bewegung. Er wird von zwei synchronisierten Kugelumlaufspindeln mit vertikaler Achse (Y-Achse) angetrieben.

Je nach der vom Bediener programmierten Anwendung führen die Elektrospindeln die Bearbeitung des Aluminiumprofils aus, mit der Möglichkeit, Bewegungen in X, Y und Z auszuführen. Das Bearbeitungszentrum ist mit 2 Softwareprogrammen ausgestattet, die die Position der Werkzeuge in X, Y und Z anzeigen und die unbegrenzte Speicherung von verschiedenen Bearbeitungsprogrammen ermöglichen. Die Programmiersoftware ist sehr einfach und intuitiv zu bedienen, wie vom Kunden gewünscht.
