Horizontale Zugbank 800kN
Der Kabelzugprüfstand von LF Technologies wurde entwickelt, um die mechanische Festigkeit und die Eigenschaften von elektrischen Kabeln präzise zu messen. Er ist auf die Bedürfnisse der Industrie zugeschnitten und garantiert Tests nach internationalen Standards bei einfacher Bedienung und zuverlässiger Leistung.
Getestete Produkte
Branchen
Hauptfunktionen
Der Horizontale Zugprüfstand 800 kN bietet erweiterte Funktionen, um den Anforderungen der Industrie gerecht zu werden:
- Zugtests nach einem Protokoll, das dem Standard entspricht
- Automatische Testprotokolle
- Erhöhte Sicherheit: Schutzsysteme für den Bediener und das Material.
- Anpassung an die Kabellänge durch eine bewegliche, verriegelbare Traverse
Mit diesen Funktionen gewährleistet dieser Prüfstand eine zuverlässige Leistung und eine hohe Effizienz in Ihren Testprozessen.
Betriebsart
Der Zweck des Tests ist die Anwendung von Zugzyklen, wobei jeder Zyklus aus einem Anstieg der Last mit kontrollierter Geschwindigkeit (Kraftregelung gemäß einer Rampe in kN/s), einer Haltestelle mit konstanter Kraftregelung und einer Rückkehr in die Ausgangsposition besteht.
- Kabelpositionierung: Das zu testende Kabel wird an den anpassungsfähigen Ankerpunkten befestigt.
- Parameterprogrammierung: Die Testdaten (Kraft, Zuggeschwindigkeit, Länge) werden über das intuitive HMI eingegeben.
- Start des Tests: Das System schaltet automatisch die Traktion ein und überwacht die kritischen Variablen in Echtzeit.
- Erfassung der Daten : Die eingebauten Sensoren erfassen die Messwerte mit hoher Genauigkeit.
- Abbruch und Analyse: Nach Abschluss des Tests werden die Ergebnisse angezeigt und für eine spätere Analyse gespeichert.
Dieses Verfahren gewährleistet wiederholbare Tests, die den industriellen Qualitätsstandards entsprechen, und bietet gleichzeitig eine intuitive und effiziente Bedienung.

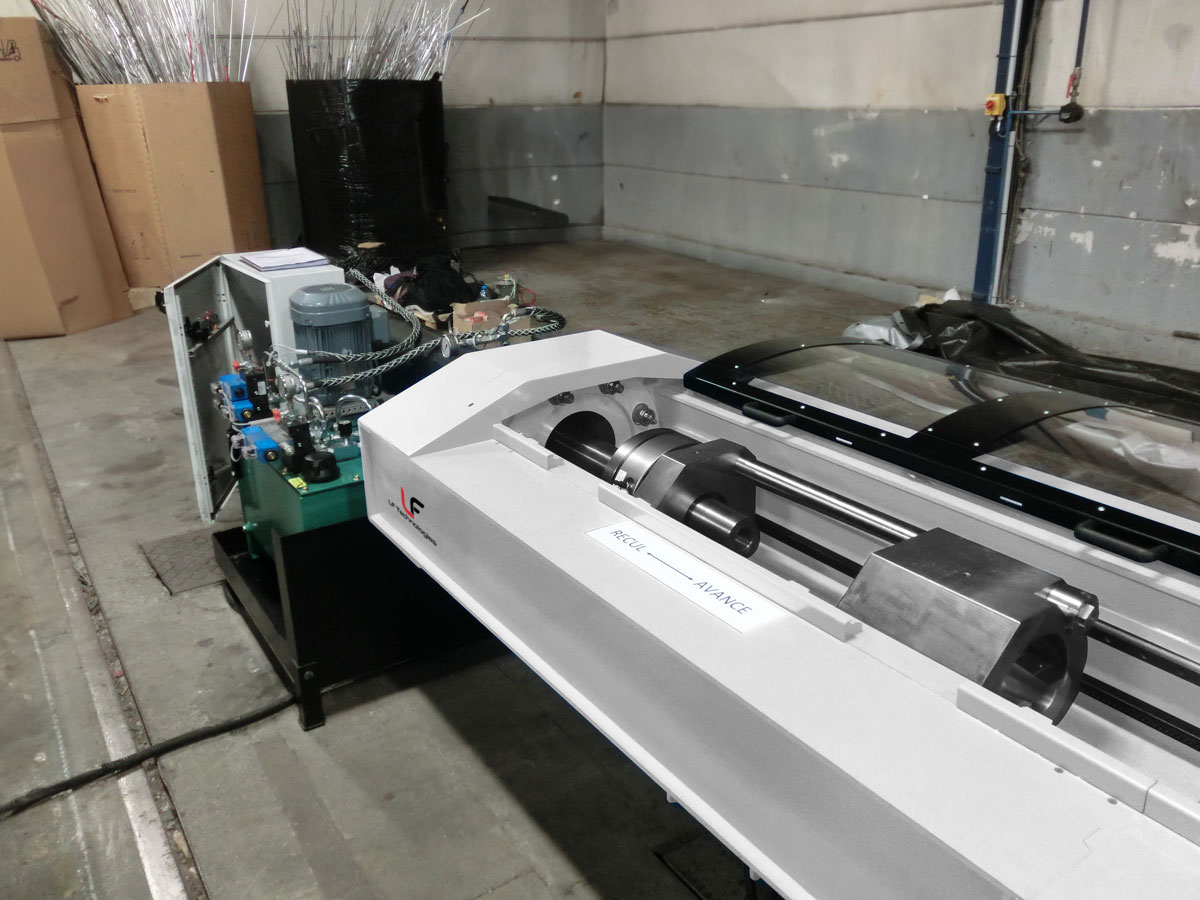

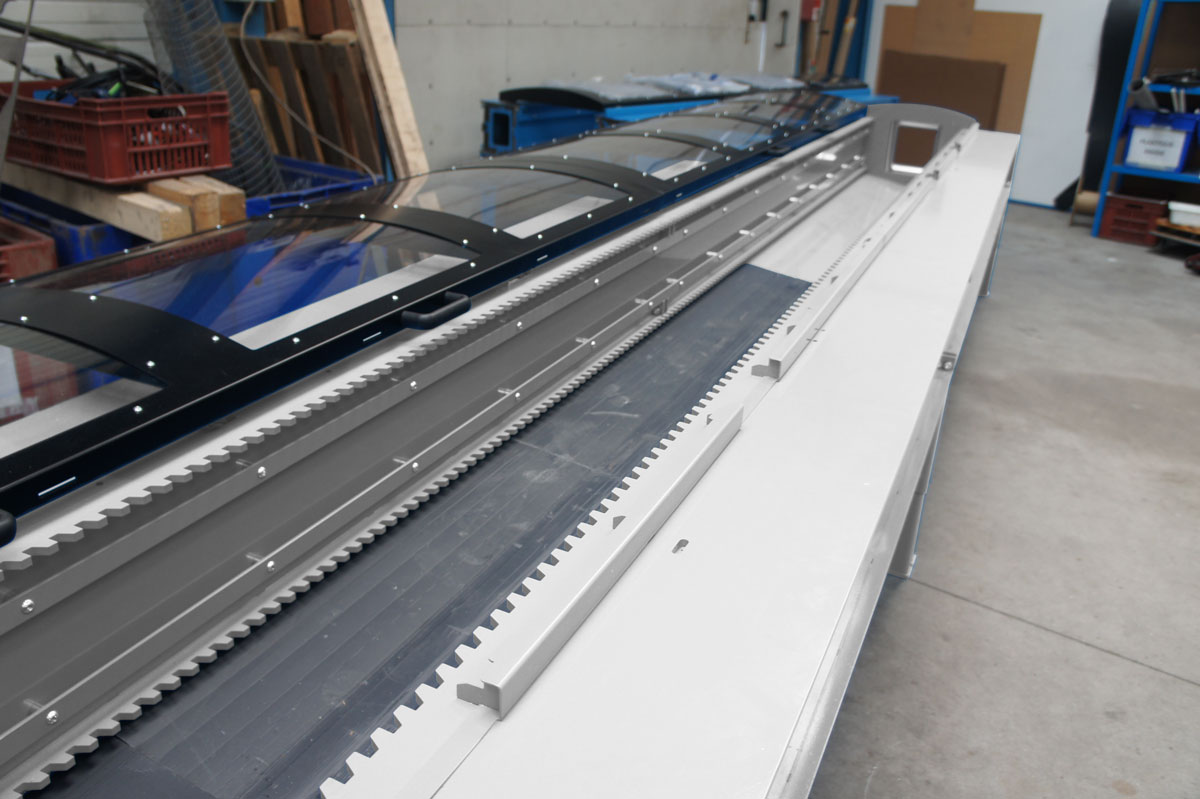

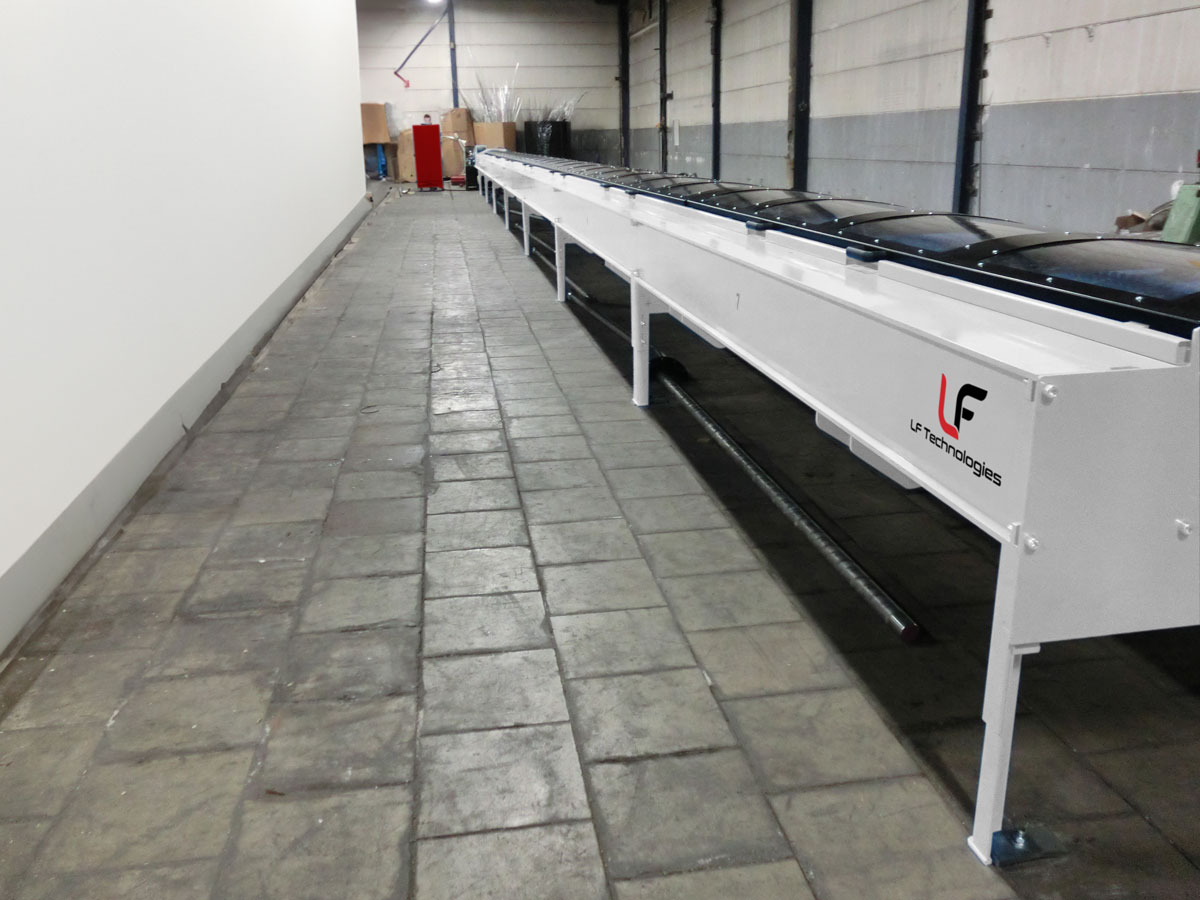

banc-traction-câble-vue-globale-LF Techologies
banc-traction-câble-vue-globale-LF Techologies
Banc de Traction de Câble 800Kn Horizontale – LF Technologies
800Kn Horizontaler Kabelzugprüfstand - LF Technologies
Banc de Traction Horizontal de Câble 800Kn – LF Technologies
Horizontale Kabelzugvorrichtung 800Kn - LF Technologies
Banc de Traction de Câble 800Kn – LF Technologies
800Kn Kabelzugprüfstand - LF Technologies

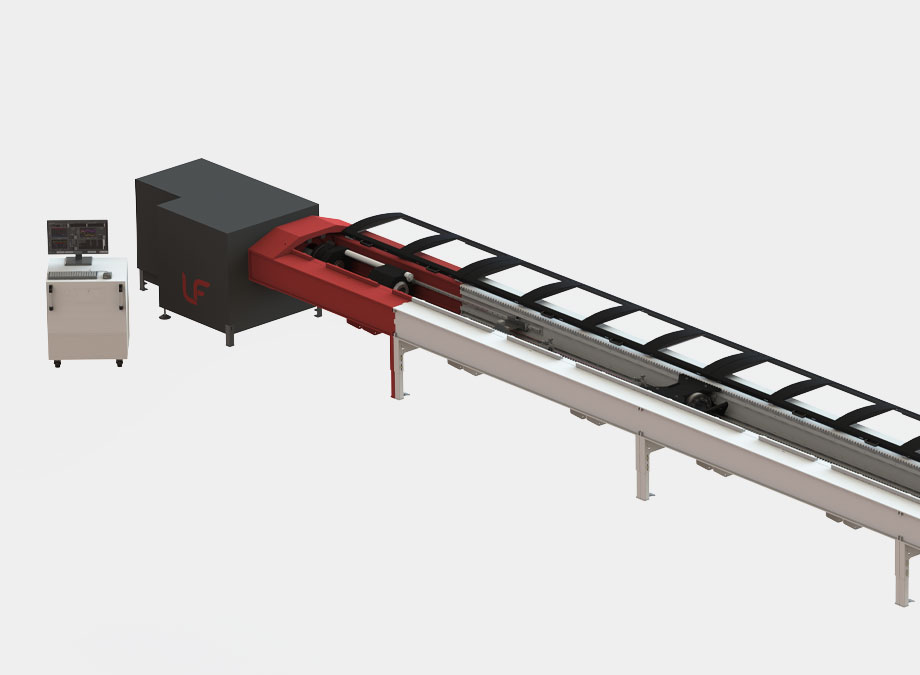

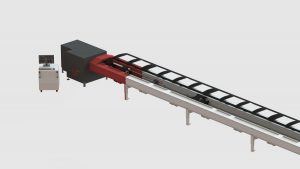

banc-traction-câble-vue-rapprochée – LF Technologies
Bank-Kabelzug-Rückansicht - LF Technologies
Vorteile der Horizontalen Klimmzugbank 800kN – MBTH
- Robustheit
- Konformität gewährleistet
- Produktivitätssteigerung
- Modulares Design
- Anpassungsfähigkeit
- Zuverlässigkeit der Messungen
- Einfachheit der Nutzung
- Optimale Sicherheit
Robustheit
für hohe Kräfte bis zu 800 kN ausgelegt.
Konformität gewährleistet
Entspricht internationalen Standards, um zuverlässige und standardisierte Ergebnisse zu gewährleisten.
Produktivitätssteigerung
Automatisierte Testzyklen für eine schnelle und effiziente Bearbeitung.
Modulares Design
Module, mit denen die Bank nach Bedarf verlängert werden kann.
Anpassungsfähigkeit
Kompatibel mit einer breiten Palette von Kabeln und Materialien.
Zuverlässigkeit der Messungen
Hochpräzise Sensoren für verwertbare und wiederholbare Daten.
Einfachheit der Nutzung
Intuitive Benutzeroberfläche und einfache Steuerung.
Optimale Sicherheit
Fortschrittliche Schutzvorrichtungen für den Bediener und die Ausrüstung.
TECHNISCHE DATEN Horizontaler Zugprüfstand 800 kN – MBTH
Spécifications | MBTH |
Longueur maximale des câbles | Jusqu'à 20 mètres |
Force maximale | Jusqu'à 800 kN |
Type de Traction | Horizontale |
Contrôle et pilotage | IHM intuitive |
Précisions des mesures | Haute précision |
Dimensions | Personnalisée sur demande |
Sécurité | Système de protection avancée |
Courses de traction | 1m |
Module de rallonge | 3,3m |
Précisionde mesure de force | 800 N |
Résolution de mesure | Jusqu'à 0,01 mm |
Kundenanwendungen
Entdecken Sie das Know-how von LF Technologies auf Traktionsprüfständen anhand unserer Kundenanwendungen.
Einsäulige Kompressionszugmaschine
Zug-/Drucktests mit geringer Kraft bis hin zum Abreißen an kleinen Teilen.
Zugprüfstand für elektrische Kabel
Prüfstand für elektrische Kabel und Leiter. Misst die Zugfestigkeit von Kabeln bis zu einer Länge von 20 Metern. Führt auch Dehnungstests durch.
Bank zum Ziehen von Sicherheitsgurten
Prüfstand für Flugzeuggurte. Zugversuch zum Testen der Reißfestigkeit von Gurten bis zu 1820 daN.
