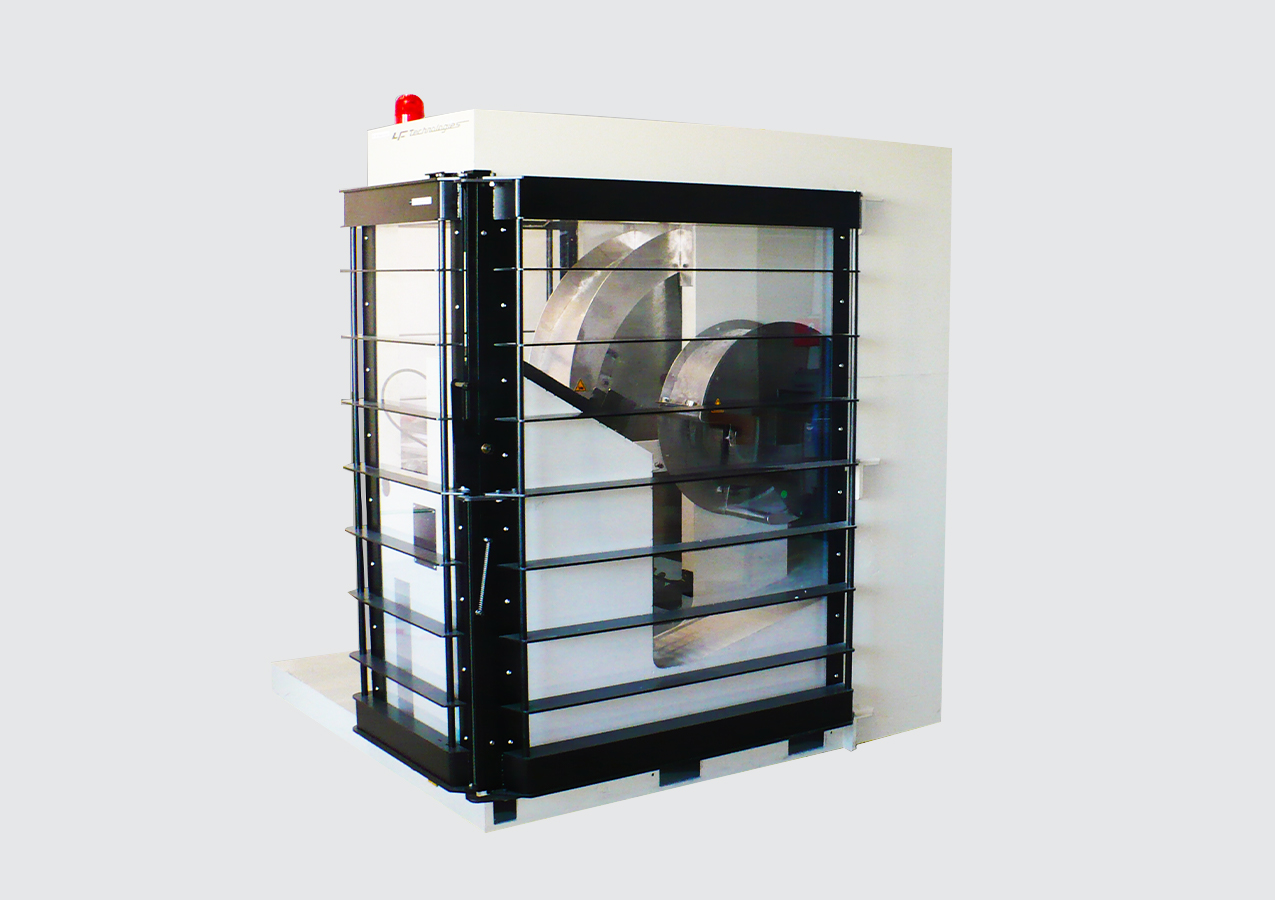

Bank zum Ziehen von Sicherheitsgurten
Prüfstand für Flugzeuggurte. Zugversuch zum Testen der Reißfestigkeit von Gurten bis zu 1820 daN.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Hauptfunktionen
Ziel
Testen und charakterisieren Sie reißende Gurte, indem Sie die Reißkraft bei niedriger und hoher Geschwindigkeit über große Längen messen.
Problematik
Diese Tests erfordern eine hohe Zugkraft (bis zu 1800daN) über große Längen (bis zu 10m) mit sehr unterschiedlichen Testgeschwindigkeiten (von 1 bis 100m/s), was eine sehr hohe Zugkraft erfordert.
Das System muss außerdem in der Lage sein, Tests mit hoher Energie auch bei niedriger Geschwindigkeit durchzuführen.
Lösung und Ergebnis
Unsere Ingenieure haben eine Maschine entwickelt, die Gurte von 0,4 bis 10 m Länge bei Geschwindigkeiten zwischen 1 und 100 m/s reißen kann, mit Kraftmessung und Hochfrequenzbewegung bis zu 1 MHz.
Testprinzip :
Der Gurt ist mit der festen Seite an einem Hochfrequenz-Kraftsensor befestigt. Die andere Seite des Gurtes ist an einer Stange befestigt.

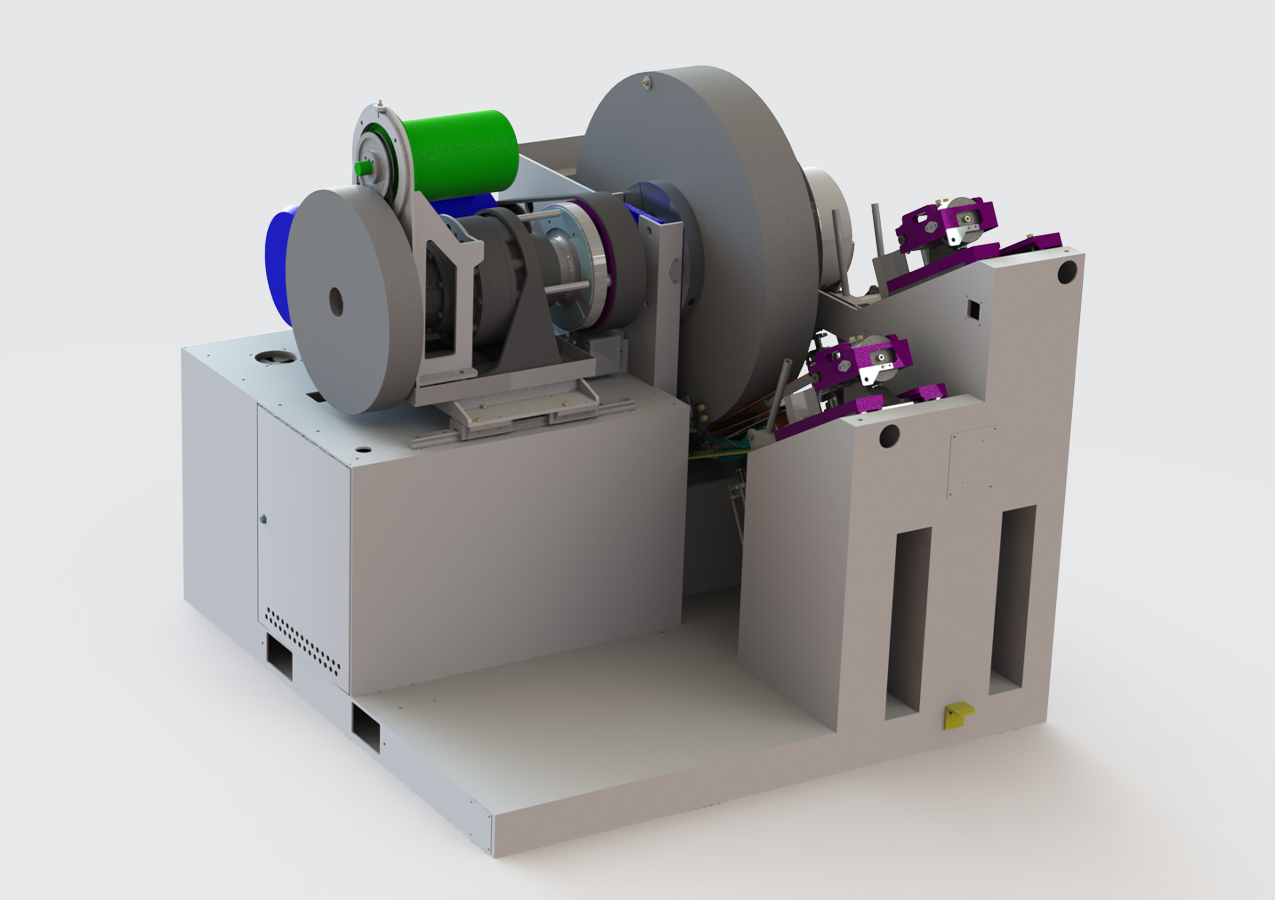

Die Maschine ist mit mehreren Wickeltrommeln mit unterschiedlichen Durchmessern ausgestattet. Diese Trommeln, die eine sehr hohe Trägheit aufweisen, wurden schrittweise auf die Testgeschwindigkeit gebracht. Sobald die Geschwindigkeit erreicht ist, wird ein ultraschnelles System verwendet, um den Stab des Gurtbandes an der Trommel zu befestigen. Die Rotation der Trommel zieht das Gurtband mit einer sehr hohen Energie (bis zu 1000kJ) und ermöglicht das Aufrollen des Gurtbandes, während es zwischen dem Fixpunkt und der Trommel reißt.
Die Verwendung unterschiedlicher Trommeldurchmesser ermöglicht eine große Bandbreite an Testgeschwindigkeiten, während gleichzeitig eine hohe Energie erhalten bleibt. Für sehr kleine Geschwindigkeiten ist die Maschine außerdem mit einem Geschwindigkeitsübersetzer ausgestattet, der für eine zusätzliche Speicherung der kinetischen Energie sorgt.
Dank der hohen Anfangsenergie ist der Geschwindigkeitsverlust während des Tests minimal.
Der Prüfstand gewährleistet die Sicherheit der Nutzer durch zahlreiche stoßfeste Abdeckungen und Türen sowie zahlreiche redundante Sicherheitssysteme, die mit einer dedizierten Sicherheitssteuerung gekoppelt sind.
Darüber hinaus ist der Fixpunkt der Maschine mit einem automatischen Ausklinksystem ausgestattet, das bei Überschreitung der maximalen Belastung ausklinkt. Dieses Prinzip wird verwendet, um die Maschine zu schützen, wenn ein nicht konformer Gurt installiert wird, dessen Reißkraft die Maschinengrenzen überschreitet.
Die Steuerung über den PC wird durch eine spezielle Software vereinfacht, die für diesen Prüfstand entwickelt wurde. Die Steuerung kann aus der Ferne erfolgen, die Visualisierung von Parametern und Messergebnissen ist einfach mit Kurven und Tabellen dargestellt. Die Software speichert die Testbedingungen und -parameter sowie die Ergebnisse.

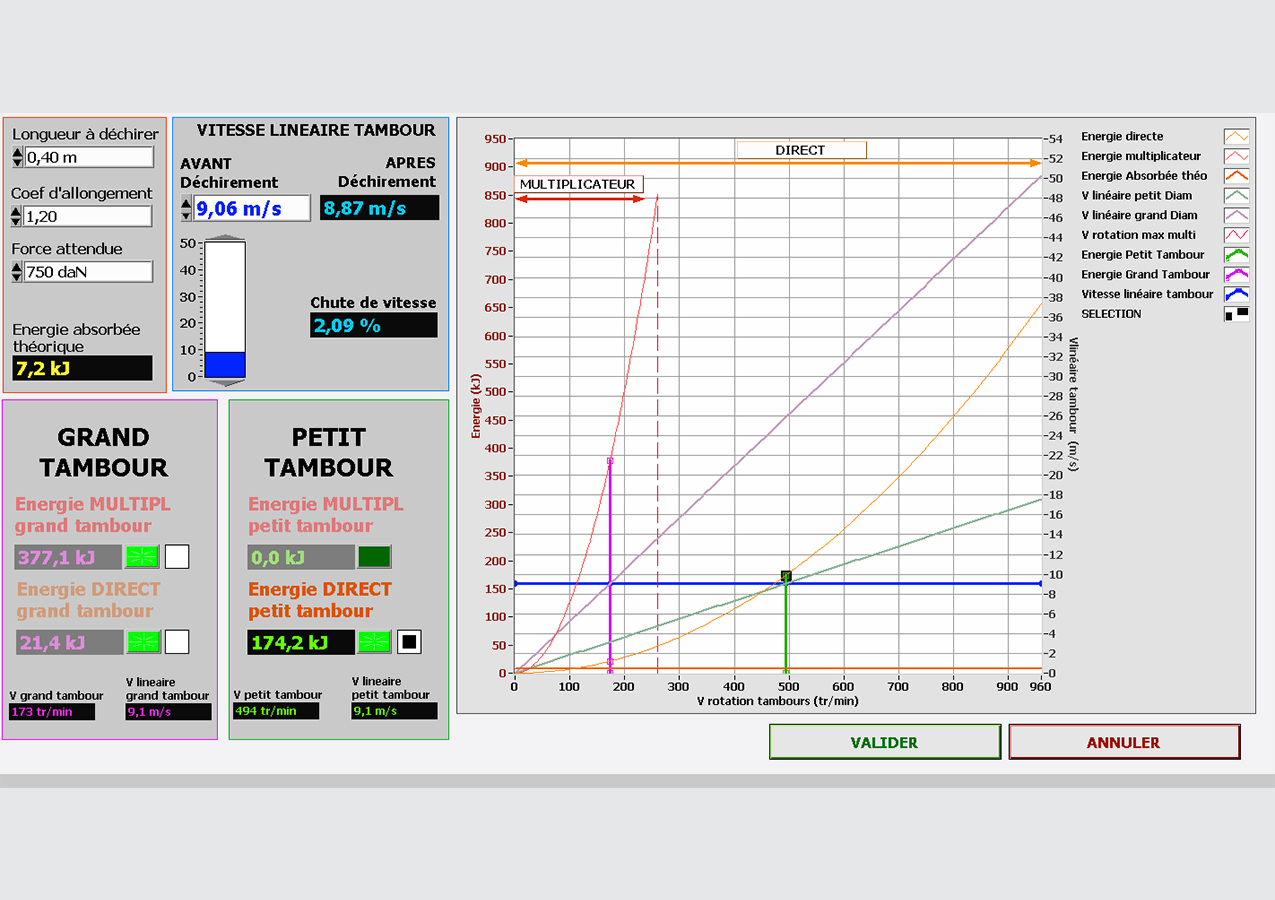

Die Software ist auch mit einem System zur Optimierung der Testbedingungen ausgestattet (Auswahl der Trommel und des Testmodus entsprechend den Anforderungen des Benutzers an Kraft, Geschwindigkeit und Länge).
Getestete Produkte
Gurte
Reißbänder

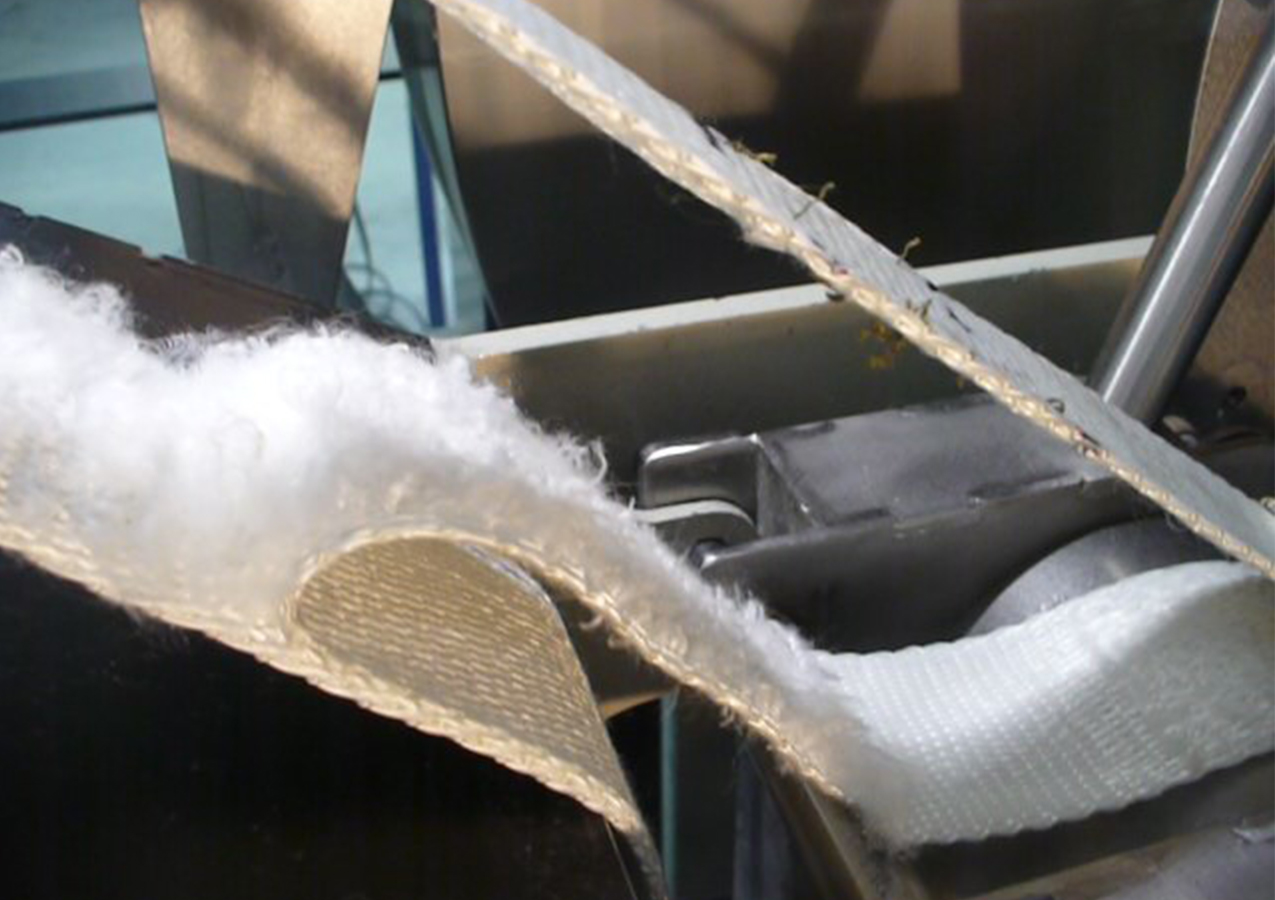

Reißende Gurte sind Sicherheitselemente, die einen Aufprall über eine lange Distanz dämpfen. Die Dämpfung wird durch das Reißen (Trennung von zwei aneinander genähten Gurten) gesteuert, das allmählich und mit kontrollierter Kraft erfolgt. Es ist die Reißkraft, die die Energie des Aufpralls absorbiert. Diese Gurte werden insbesondere für den Schutz von Personen an Klettergurten bei Höhenarbeiten oder zur Befestigung von Auffangnetzen für Fahrzeuge verwendet.
Reißtest an Gurten
