3D-Scanner für Zahnteile
Scanner-Messsystem, entwickelt von LF Technologies. Gewährleistet die Konformität und Ähnlichkeit von verzahnten Teilen. Ermöglicht eine einfachere und schnellere Bewertung.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Unser Kunde ist auf die Entwicklung, Herstellung und den Vertrieb von Produkten und Dienstleistungen für die Kraftübertragung spezialisiert, insbesondere auf hochwertige Kupplungen.
Hauptfunktionen
Ziel
Kontrolle der Verzahnungsgeometrie eines verzahnten Teils, um Abweichungen zu erkennen und die Bearbeitungsparameter direkt auf der Produktionslinie zu korrigieren.
Problematik
Diese Art von Teilen ist mit herkömmlichen Systemen (z.B. Koordinatenmessgeräten) schwer zu prüfen, insbesondere in einer Zeit, die kurz genug ist, um in die Fertigungslinie integriert zu werden. Außerdem werden die zu prüfenden Teile bei der Bearbeitung geschmiert, was zu einem erhöhten Glanz führt. Dies erschwert die Messung mit optischen Systemen.
Lösung und Ergebnis
Der von LF Technologies entwickelte Prüfstand ist für die Messung von Drehteilen mit Außenverzahnung und einem inneren Referenzdurchmesser bestimmt, um :
- Globale Defekte (Konzentrizität der Spitzen und Böden der Zähne, Wölbung der Zähne, usw.).
- Lokale Fehler (Werkzeugbruch, Rundheit usw.).
Unsere Ingenieurteams schlugen ein hochpräzises, hochfrequentes Laserscanning-Messsystem vor, das mit einer Software zur automatischen Auswertung der Ergebnisse verbunden ist.
Die Messungen werden in weniger als einer Minute durchgeführt und automatisch analysiert, so dass ein detaillierter Ergebnisbericht mit den Parametern für die Bearbeitungseinstellungen erstellt werden kann.
Das zu prüfende Werkstück wird mit Hilfe eines speziellen Werkzeugs auf einem Drehtisch befestigt. Das Werkstück wird nach einem vom Bediener gewählten Programm mit einem Lasersensor gescannt.
Die Gesamtheit der gescannten Punkte beschreibt ein Volumen im Raum. Die Analyse der Messungen durch das Programm ermöglicht es, aus dieser Punktwolke Werte für Konzentrizität, Parallelität, Formfehler usw. zu extrahieren.
Dieser 3D-Scanner ist ein Kontrollprüfstand, der in eine Produktionslinie integriert ist. Er ist dazu bestimmt, 100% der Produktion zu kontrollieren.
Getestete Produkte

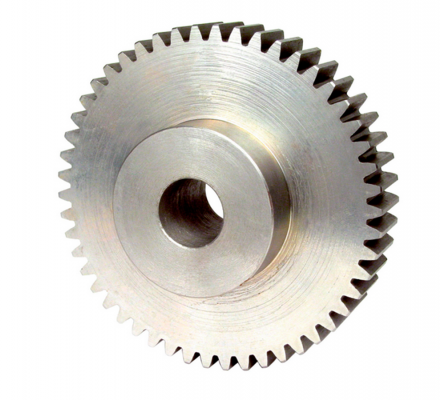

Gezahntes mechanisches Teil
Es handelt sich um kreisförmige, gezahnte Teile. Sie funktionieren durch Verzahnung mit anderen gezahnten Teilen.
Pièce mécanique dentée.
Es handelt sich um kreisförmige, gezahnte Teile. Sie funktionieren durch Verzahnung mit anderen gezahnten Teilen.

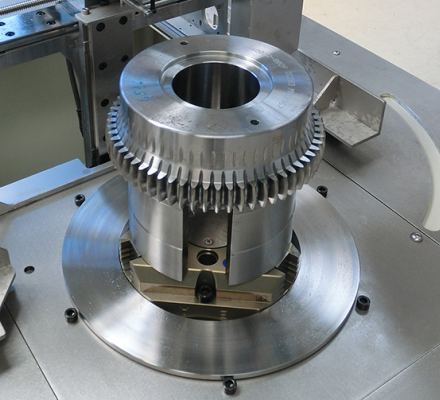

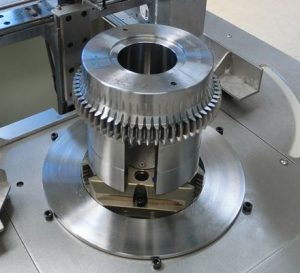

ENGRENAGE DENTÉ
ZAHNRAD

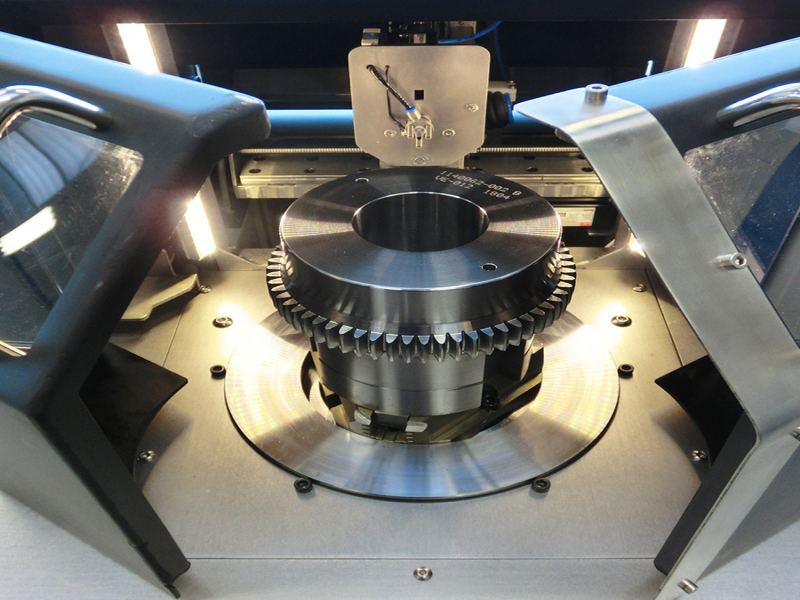

Zone de test avec enceinte
Testbereich mit Lautsprecher

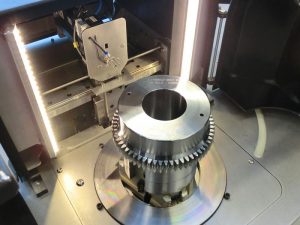

Système de mesure par scannage
Scanner-Messsystem
Scanner 3D pour pièce dentée
3D-Scanner für Zahnteile
UNSER SCHLÜSSELMODUL FÜR DIESEN AUFBAU- UND KONTROLLBANK Mo-A-Axe-posi-elec
Elektrische Positionierachsen ermöglichen die Positionierung eines Werkzeugs oder Sensors mit präziser Kontrolle von Position und Geschwindigkeit. Sie können kombiniert werden, um mehrachsige, rotierende oder lineare Systeme zu realisieren.
Diese Achsen können im Positioniermodus, im Bahnmodus oder in Abhängigkeit von einer Messung gesteuert werden.
- Optimierung der Leistung
- Genauigkeit, Dynamik der Regelung.
