Prüfstand für Atemregler-Durchflussmesser

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Mandant ist die Tochtergesellschaft eines großen Pharmakonzerns, der sich auf medizinische Geräte spezialisiert hat.

Hauptfunktionen

Ziel

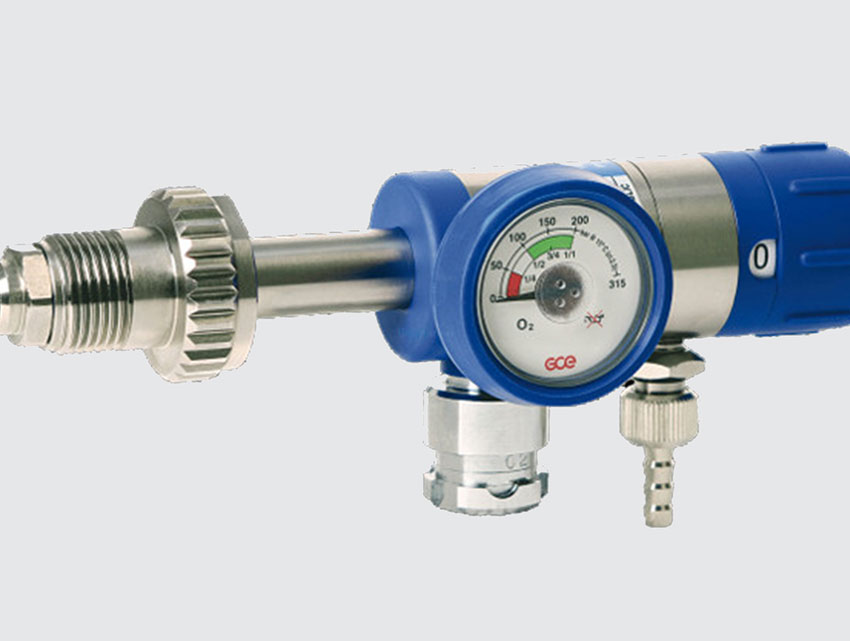

Kontrolle von Atemreglern und Durchflussmessern in der Produktion durch eine Reihe von Tests, Kennzeichnung mit einer Seriennummer und Sicherstellung der Rückverfolgbarkeit der Kontrollvorgänge.

Problematik

Der Prüfstand muss in der Lage sein, zwei Produkte gleichzeitig und unabhängig voneinander nach einem programmierbaren Testverfahren mit vielen Testschritten zu prüfen.

Das Steuerungssystem muss die Rückverfolgbarkeit der Tests in Verbindung mit dem Datenbanksystem des Kunden gewährleisten.

Lösung und Ergebnis

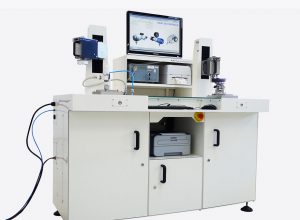

LF Technologies hat einen Prüfstand speziell für die Prüfung von medizinischen Hochdruck-Druckminderern entwickelt, mit dem zahlreiche Tests und Messungen durchgeführt werden können, wie z.B. die Kontrolle der Ventilfunktion, die Messung des Ausgangsdrucks, des Durchflusses, des Drehmoments oder auch die Messung von Leckagen.

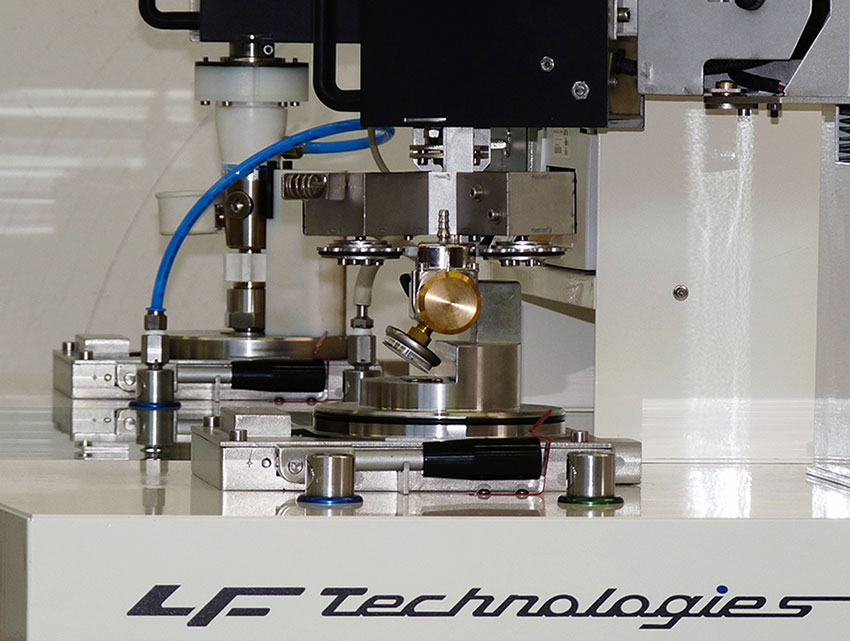

Der Prüfstand ist mit zwei Teststationen ausgestattet, was eine Optimierung der Testdauer mit nur einem Bediener ermöglicht.

Ein pneumatisches Netz versorgt die zu testenden Geräte mit drei verschiedenen Drücken (200 bar, 10 bar und 0 bis 10 bar), je nachdem, welche Messung durchgeführt werden soll.

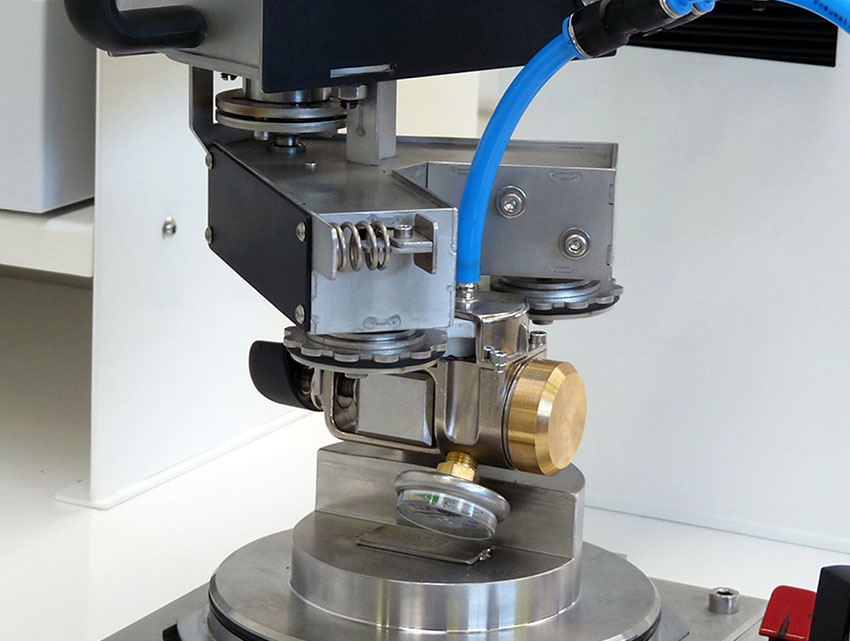

Der Prüfstand ist mit vertikal beweglichen Drehantrieben ausgestattet, die die Durchflusswähler der Hähne drehen und das Antriebsdrehmoment messen. Die Ergebnisse werden in einer Datenbank gespeichert und ein Laserdrucker erstellt am Ende jedes Zyklus ein Kontrollblatt.
