Montage- und Prüfstand für medizinische Durchflussmesser
Dieser Prüfstand ist eine komplette Montage- und Kontrolllösung für medizinische Durchflussmesser. Nutzung mit RFID-Badge, Produktidentifikation durch Markierung und Datamatrix.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Unser Mandant ist ein Hersteller von innovativen medizinischen Geräten für Patienten mit chronischen Atemwegserkrankungen.
Hauptfunktionen
Ziel
Überprüfen Sie die Funktionstüchtigkeit und Leistung der Turbinen zur Unterstützung der Atmung anhand verschiedener Betriebspunkte.
Problematik
Unser Kunde, der sich in der Entwicklungsphase eines neuen Produkts befand, wollte Qualifikationstests durchführen, um die Konformität des Motors und der Turbine vor der Endmontage zu überprüfen, sowie Tests für Forschung und Entwicklung, um Produktverbesserungen zu validieren und gleichzeitig die aktuellen Kontrollmittel zuverlässig zu machen.
Lösung und Ergebnis
Berechnungen haben gezeigt, dass das Grundprinzip der Kontrolle “falsch negative” Ergebnisse erzeugen kann, d. h., dass es potenziell gute Stücke ausschließen kann.
LF Technologies schlug daher ein System vor, das es ermöglicht, einen der Parameter (Geschwindigkeit) durch eine automatische Regelung genau festzulegen und andererseits Versuche mit einer vollständigen Kurve (Durchfluss, Druck, …) und nicht mit Betriebspunkten (zu restriktiv) durchzuführen.
Darüber hinaus konnte durch die automatische Fixierung des Produkts eine Messunsicherheit aufgrund der Verformung des flexiblen Körpers vermieden werden.
LF Technologies hat einen automatischen und transportablen Prüfstand entwickelt, der Druck-/Durchflusskurven bei verschiedenen Drehzahlen mit einem Druckabfall von nur 10 mbar bei 400 l/min erstellen kann.
Getestete Produkte
Medizinische Durchflussmesser
Medizinische Durchflussmesser sind Geräte zur Einstellung des Drucks und des Durchflusses von medizinischer Luft oder Gasen, die zur Unterstützung der Atmung verwendet werden.

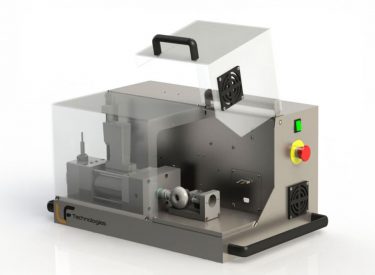

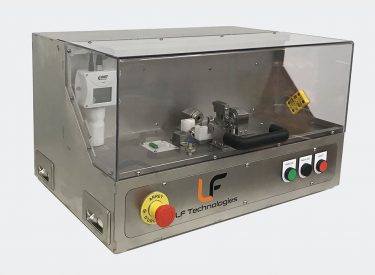

Banc de contrôle turbine
Prüfstand zur Kontrolle der Leistung von Turbinen, wobei die Wiederholbarkeit und Reproduzierbarkeit des Kontrollprozesses durch die Automatisierung der Vorgänge gewährleistet wird.

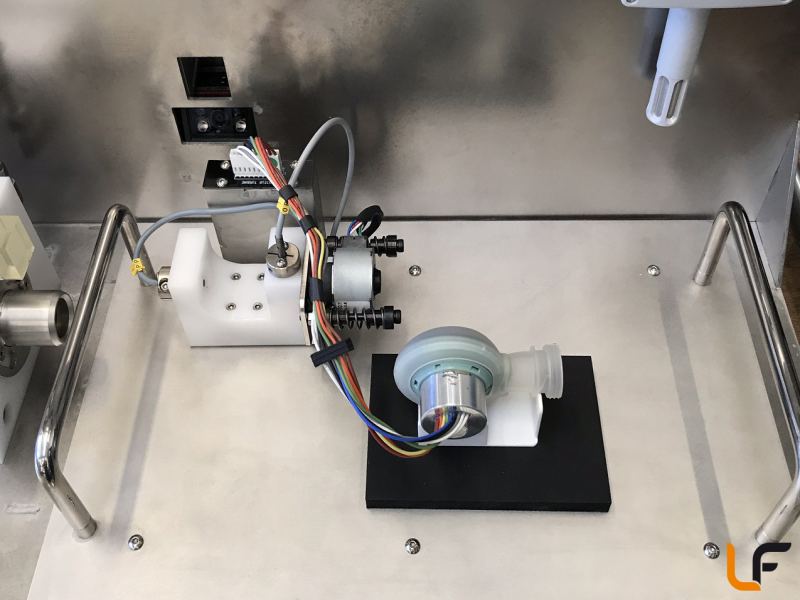

Turbine médicale
Turbina medica
Turbine pour appareil d’assistance respiratoire.
Die Turbine erzeugt den Luftstrom, der zum Patienten geleitet wird. Das Beatmungsgerät passt den Luftstrom und den Druck des Luftstroms durch die Steuerung der Geschwindigkeit der Turbine an die Bedürfnisse des Patienten an.
UNSER SCHLÜSSELMODUL FÜR DIESEN AUFBAU- UND KONTROLLBANK Mo-A-Axe-posi-elec
Elektrische Positionierachsen ermöglichen die Positionierung eines Werkzeugs oder Sensors mit präziser Kontrolle von Position und Geschwindigkeit. Sie können kombiniert werden, um mehrachsige, rotierende oder lineare Systeme zu realisieren.
Diese Achsen können im Positioniermodus, im Bahnmodus oder in Abhängigkeit von einer Messung gesteuert werden.
- Optimierung der Leistung
- Genauigkeit, Dynamik der Regelung.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
