Turbinenprüfstand

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Mandant ist ein Hersteller von innovativen medizinischen Geräten für Patienten mit chronischen Atemwegserkrankungen.

Hauptfunktionen

Ziel

Überprüfen Sie die Funktionstüchtigkeit und Leistung der Turbinen zur Unterstützung der Atmung anhand verschiedener Betriebspunkte.

Problematik

Unser Kunde, der sich in der Entwicklungsphase eines neuen Produkts befand, wollte Qualifikationstests durchführen, um die Konformität des Motors und der Turbine vor der Endmontage zu überprüfen, sowie Tests für Forschung und Entwicklung, um Produktverbesserungen zu validieren und gleichzeitig die aktuellen Kontrollmittel zuverlässig zu machen.

Lösung und Ergebnis

Berechnungen haben gezeigt, dass das Grundprinzip der Kontrolle “falsch negative” Ergebnisse erzeugen kann, d. h., dass es potenziell gute Stücke ausschließen kann.
LF Technologies schlug daher ein System vor, das es ermöglicht, einen der Parameter (Geschwindigkeit) durch eine automatische Regelung genau festzulegen und andererseits Versuche mit einer vollständigen Kurve (Durchfluss, Druck, …) und nicht mit Betriebspunkten (zu restriktiv) durchzuführen.
Darüber hinaus konnte durch die automatische Fixierung des Produkts eine Messunsicherheit aufgrund der Verformung des flexiblen Körpers vermieden werden.
LF Technologies hat einen automatischen und transportablen Prüfstand entwickelt, der Druck-/Durchflusskurven bei verschiedenen Drehzahlen mit einem Druckabfall von nur 10 mbar bei 400 l/min erstellen kann.

Getestete Produkte

Turbine für Atemhilfsgeräte

Die Turbine erzeugt den Luftstrom, der zum Patienten geleitet wird. Das Beatmungsgerät passt den Luftstrom und den Druck des Luftstroms durch die Steuerung der Geschwindigkeit der Turbine an die Bedürfnisse des Patienten an.

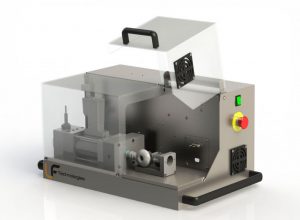

Banc de contrôle turbine

Prüfstand zur Kontrolle der Leistung von Turbinen, wobei die Wiederholbarkeit und Reproduzierbarkeit des Kontrollprozesses durch die Automatisierung der Vorgänge gewährleistet wird.

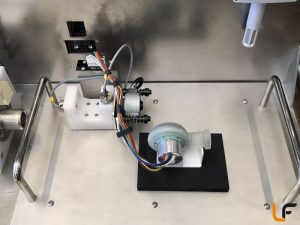

Turbine médicale

Turbina medica

La turbine permet de générer le flux d’air envoyé au patient. L’appareil respiratoire adapte le débit et la pression du flux d’air par contrôle de la vitesse de la turbine, en fonction des besoins du patient.

Turbine pour appareil d’assistance respiratoire.

Die Turbine erzeugt den Luftstrom, der zum Patienten geleitet wird. Das Beatmungsgerät passt den Luftstrom und den Druck des Luftstroms durch die Steuerung der Geschwindigkeit der Turbine an die Bedürfnisse des Patienten an.
