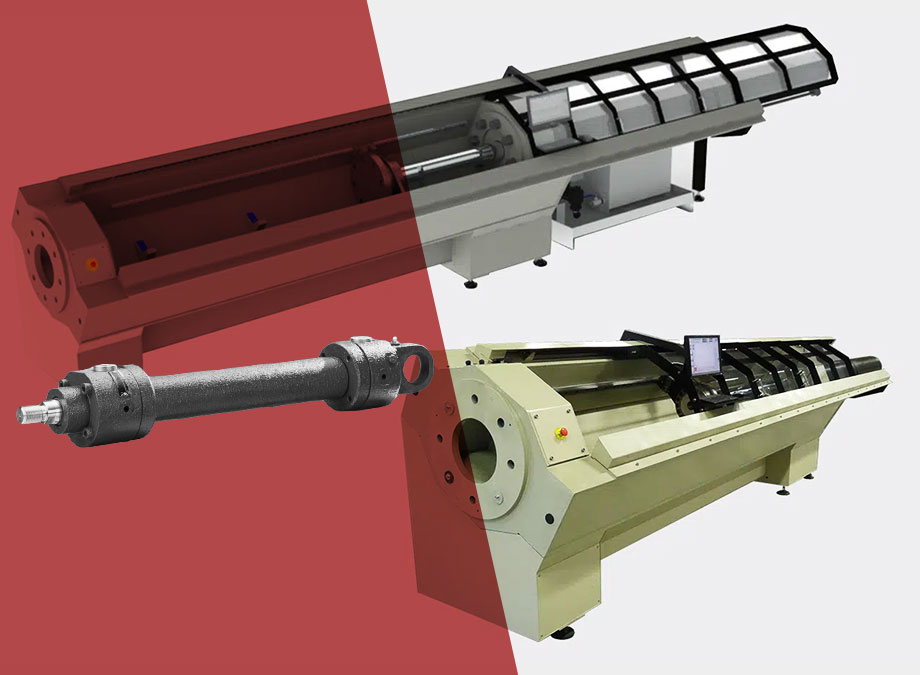

Prüfstand für Zug- und Druckkraft 2.000 kN
- Einfache Installation durch automatische höhenverstellbare Galgen
- Volle Sicherheit für den Bediener, selbst wenn das Testprodukt platzt, dank einer verstärkten Schiebeabdeckung.
- Regulierte Geschwindigkeit mit einstellbaren Zyklen
- Ergonomie durch verschiebbares Bedienpult, immer in der Nähe des Testbereichs
Getestete Produkte
Branchen
Hauptfunktionen
Der Zug- und Druckprüfstand ermöglicht Zug- und Druckversuche für Produkte mit großer Länge (3.000 mm Hub) und hoher Festigkeit (max. Kraft 2.000 kN) bei einer kontrollierten und gesteuerten Geschwindigkeit.
Die Installation des getesteten Produkts wird durch die automatische Höhenverstellung der Auflagearme und die weit heruntergezogene Schiebeabdeckung erleichtert.
Der Zug-/Druckprüfstand ist mit einem verschiebbaren Gehäuse ausgestattet, das den Benutzer vor Spritzern schützt, die bei einem Bruch der Probe entstehen können.
Betriebsart
- Automatische Anpassung der Höhe der Halterungen an die Abmessungen des zu testenden Produkts
- Automatischer Vorlauf mit hoher Geschwindigkeit bis zur automatischen Erkennung des Kontakts
- Automatische(r) Ladevorgang(e) für Kompression/Zug gemäß einstellbaren Programmblättern

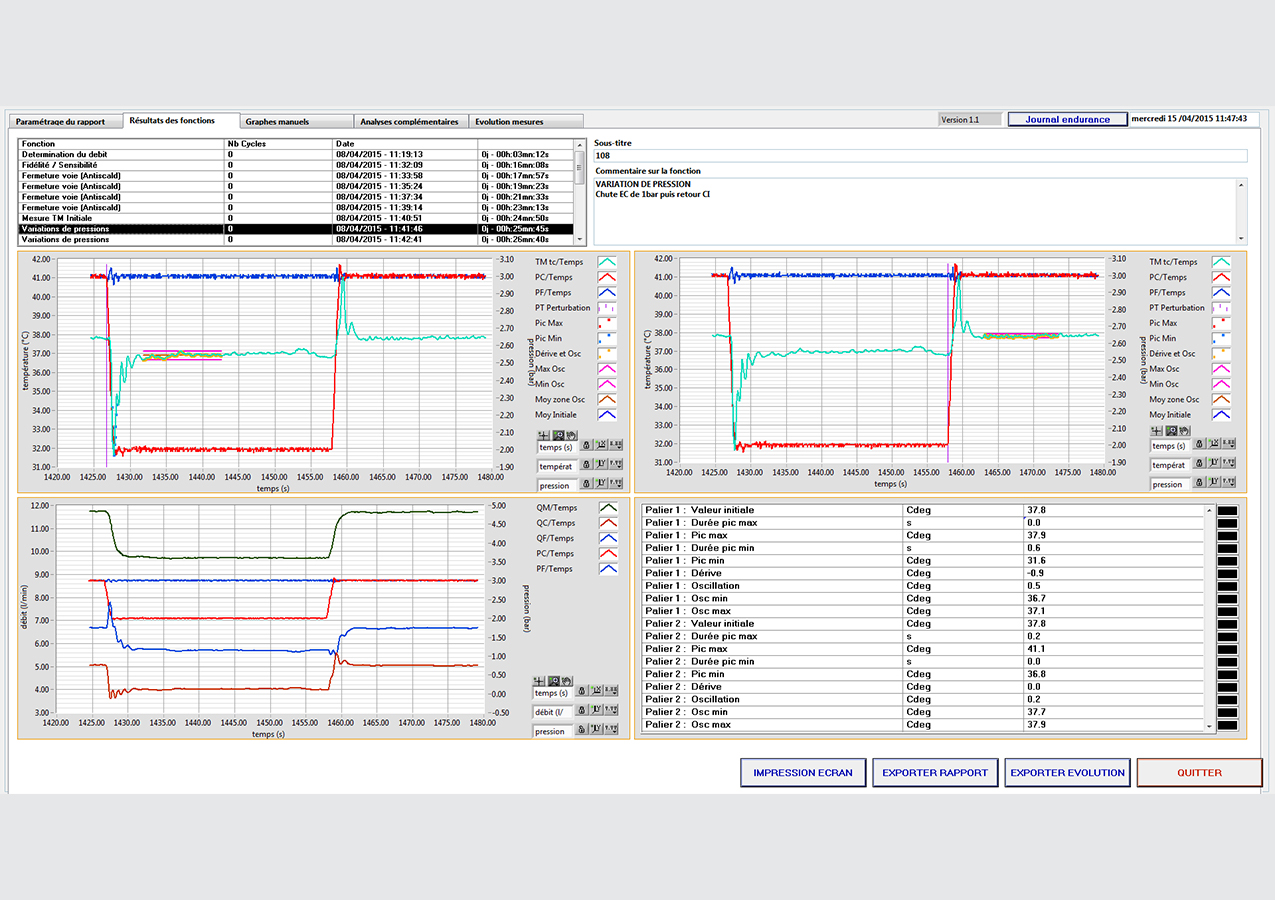

- Automatische Berichterstellung

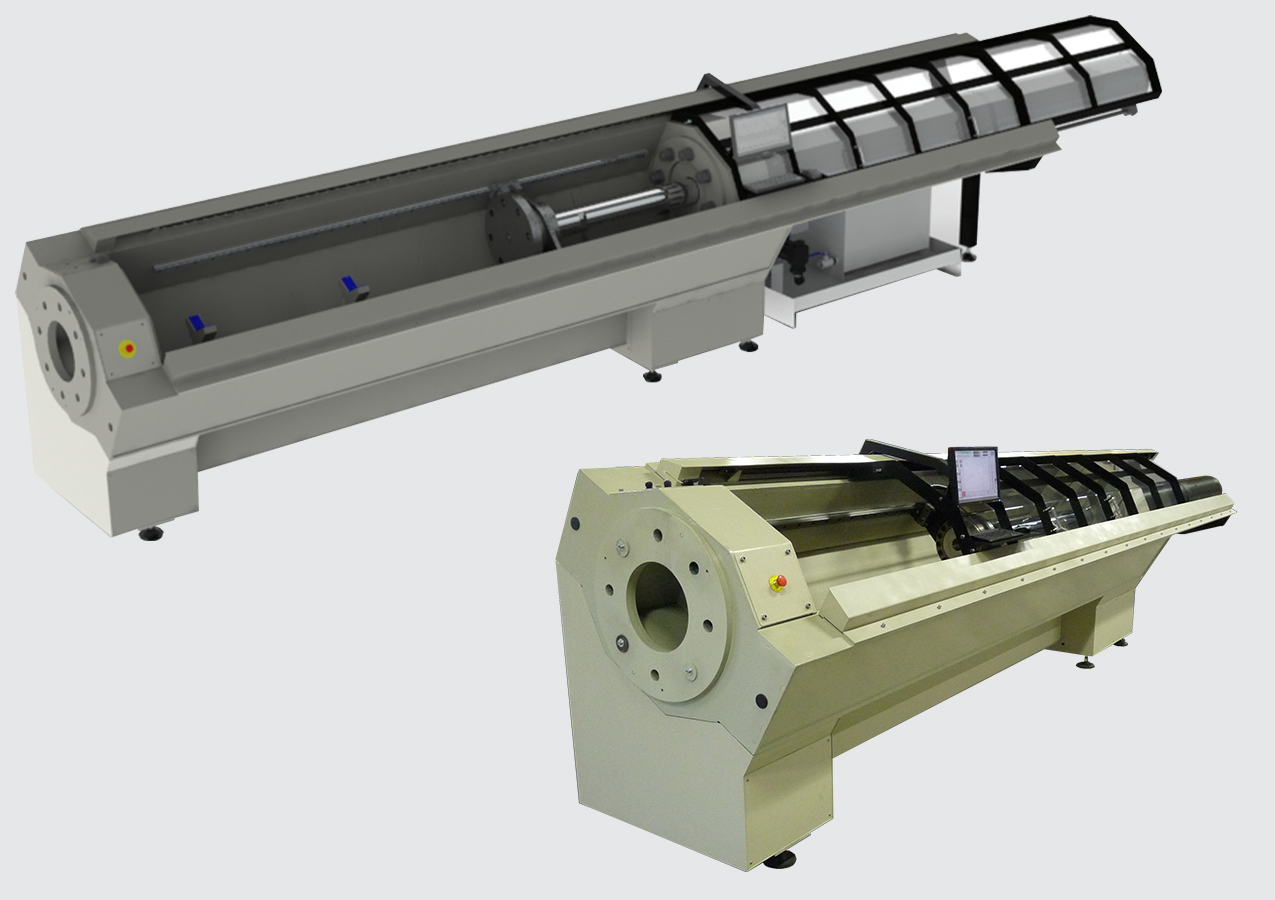

Banc de traction/compression 2 000 kN
Der hydraulische Zug-/Druckprüfstand ermöglicht Zug- und Drucktests für Produkte mit großer Länge (3000 mm Hub) und hoher Festigkeit bei kontrollierter und gesteuerter Geschwindigkeit.

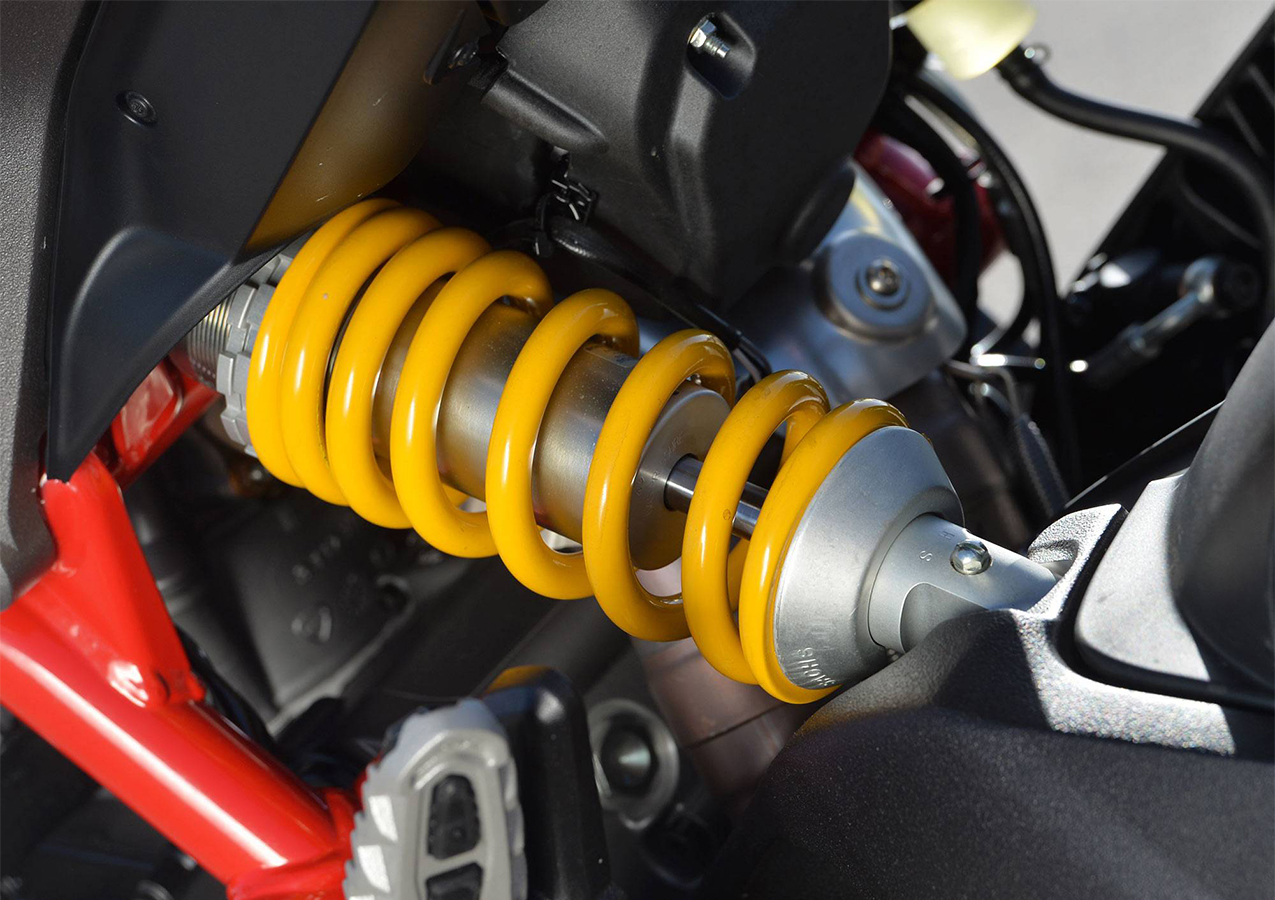

Amortisseurs
Possibilité de tester tous types d’amortisseurs (hydrauliques, motos, trains, etc.).

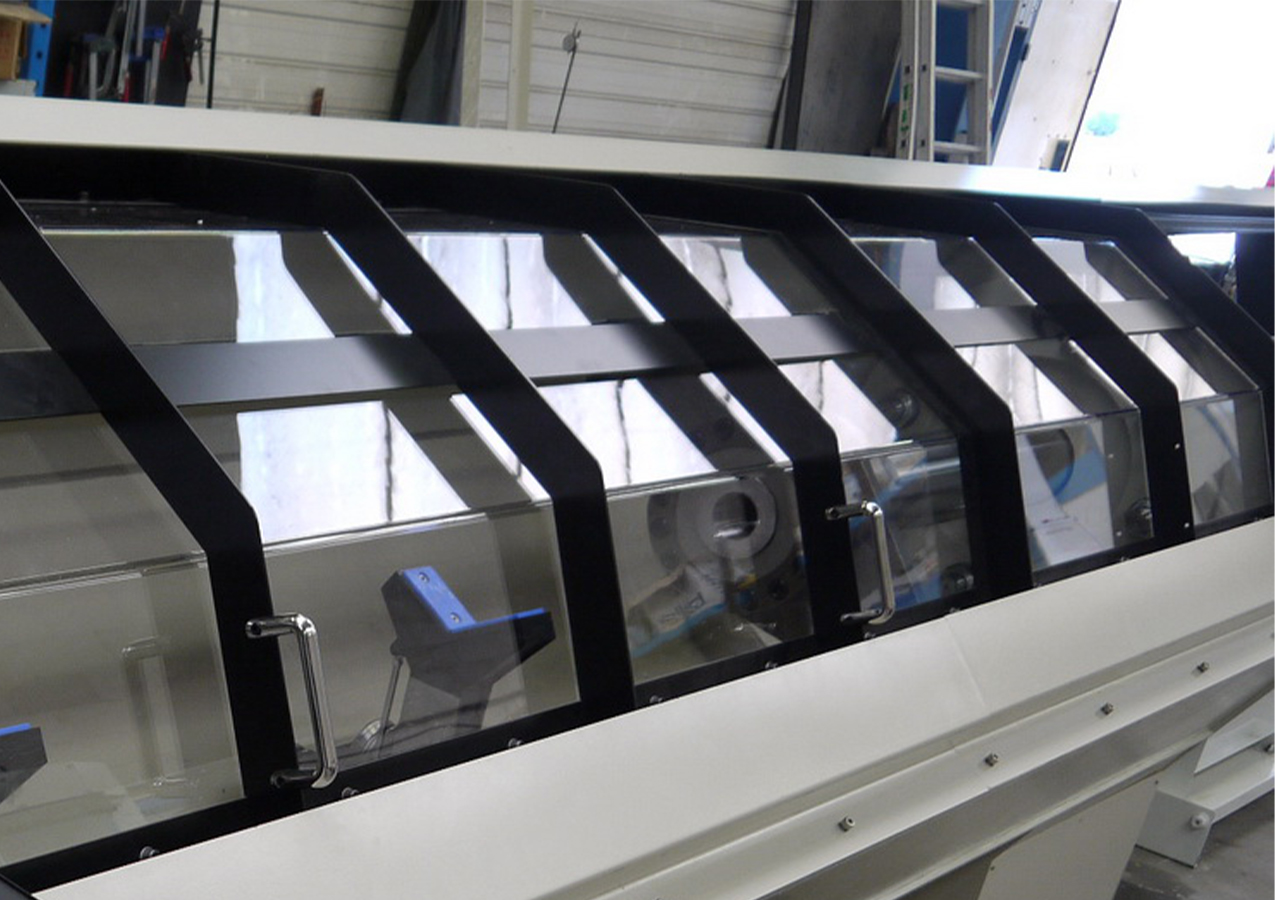

Sécurité de l’opérateur
L’opérateur est protégé par un capot renforcé coulissant.

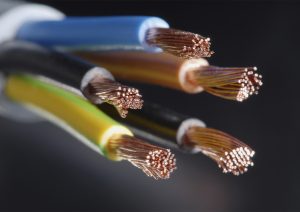

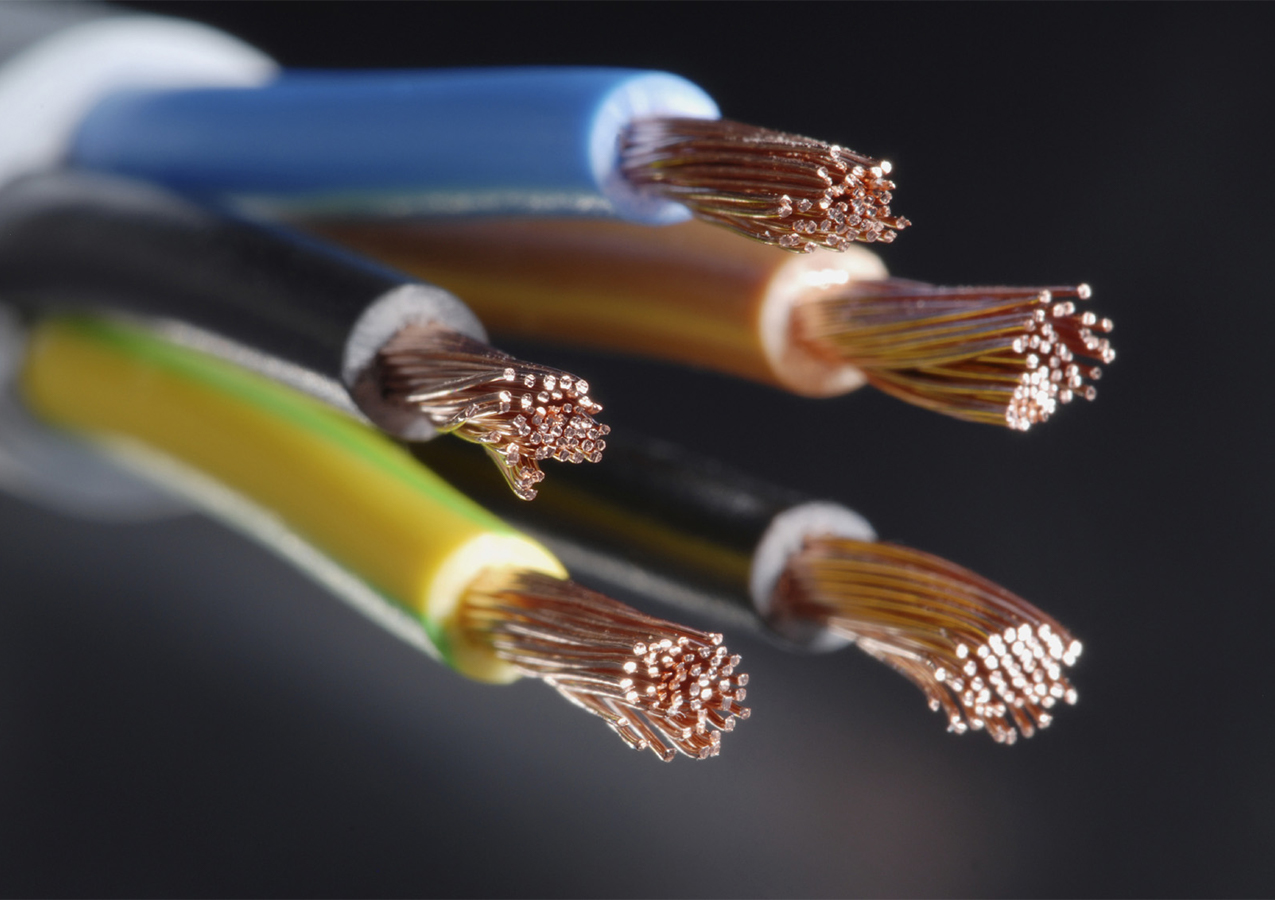

Câbles électriques
Test de la résistance de câbles électriques en traction/compression.

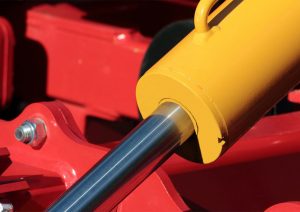

Vérins hydrauliques
Caractérisation des performances force/déplacement de vérins hydrauliques.
Vorteile des Prüfstands für Zug- und Druckkraft 2.000 kN

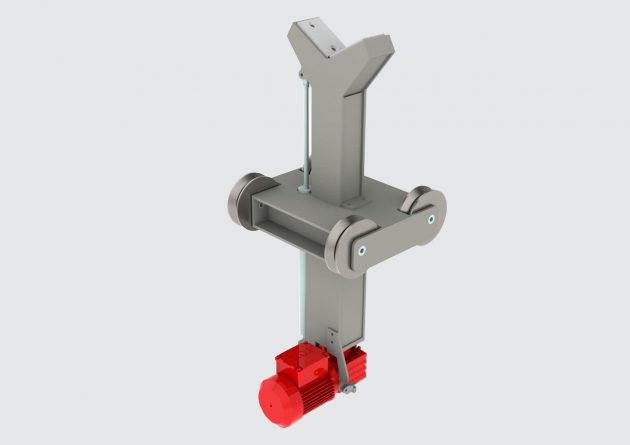

Einfache Installation
Einfache Installation durch automatische höhenverstellbare Galgen.

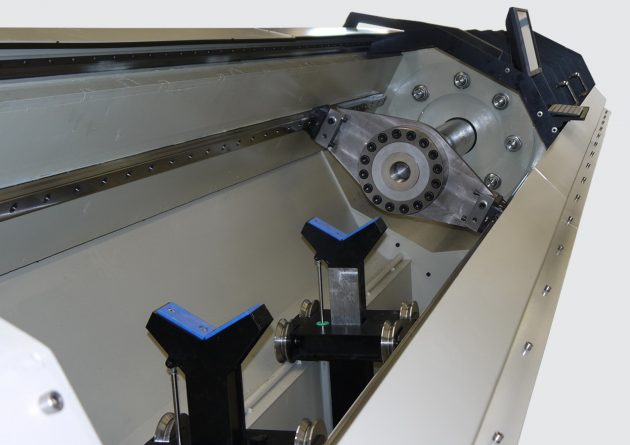

Ergonomie
Verschiebbare Bedienungskonsole, immer in der Nähe des Testbereichs.

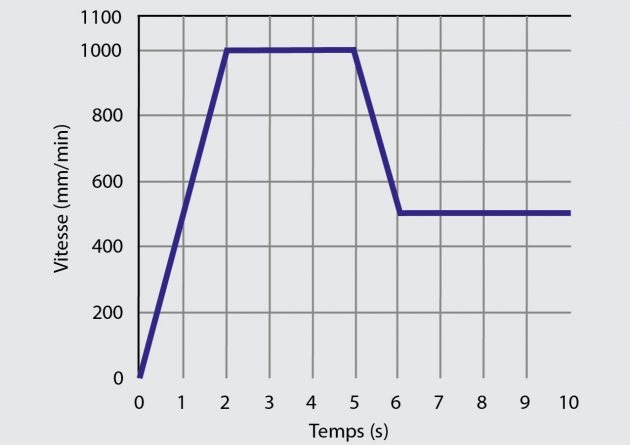

Regulierte Geschwindigkeit
Die Geschwindigkeit wird in einstellbaren Zyklen reguliert.
TECHNISCHE DATEN des Prüfstands Kompression 2.000 kN
Spécifications | MBTC |
Force max. en compression (sortie tige) | 2 000 kN |
Force max. en traction (limite section vérin) | 1 460 kN |
Force max. en traction (limite capteur) | 1 300 kN |
Ø vérin | 300 mm |
- Section utile en compression | 706 cm² |
Ø tige | 160 mm |
- Section tige | 201 cm² |
- Section utile en traction | 505 cm² |
Course | 3 000 mm |
Cylindrée pompe | 45 cc |
Débit nominal à 1 500 tr/min | 68 l/min |
Débit max. à 1 700 tr/min | 77 l/min |
Pression max. en compression | 290 bar |
Pression max. en traction (1 300 kN) | 257 bar |
Vitesse max. à pleine charge avec 65% rendement | ≈ 4 mm/s (240 mm/min) |
Vitesse max. à vide | 1 100 mm/min |
Puissance moteur à 1 500 tr/min | 11 kW |
Kundenanwendungen
Möchten Sie mehr über mechanische Prüfstände erfahren?
Hier finden Sie alles, was Sie wissen müssen und noch viel mehr!

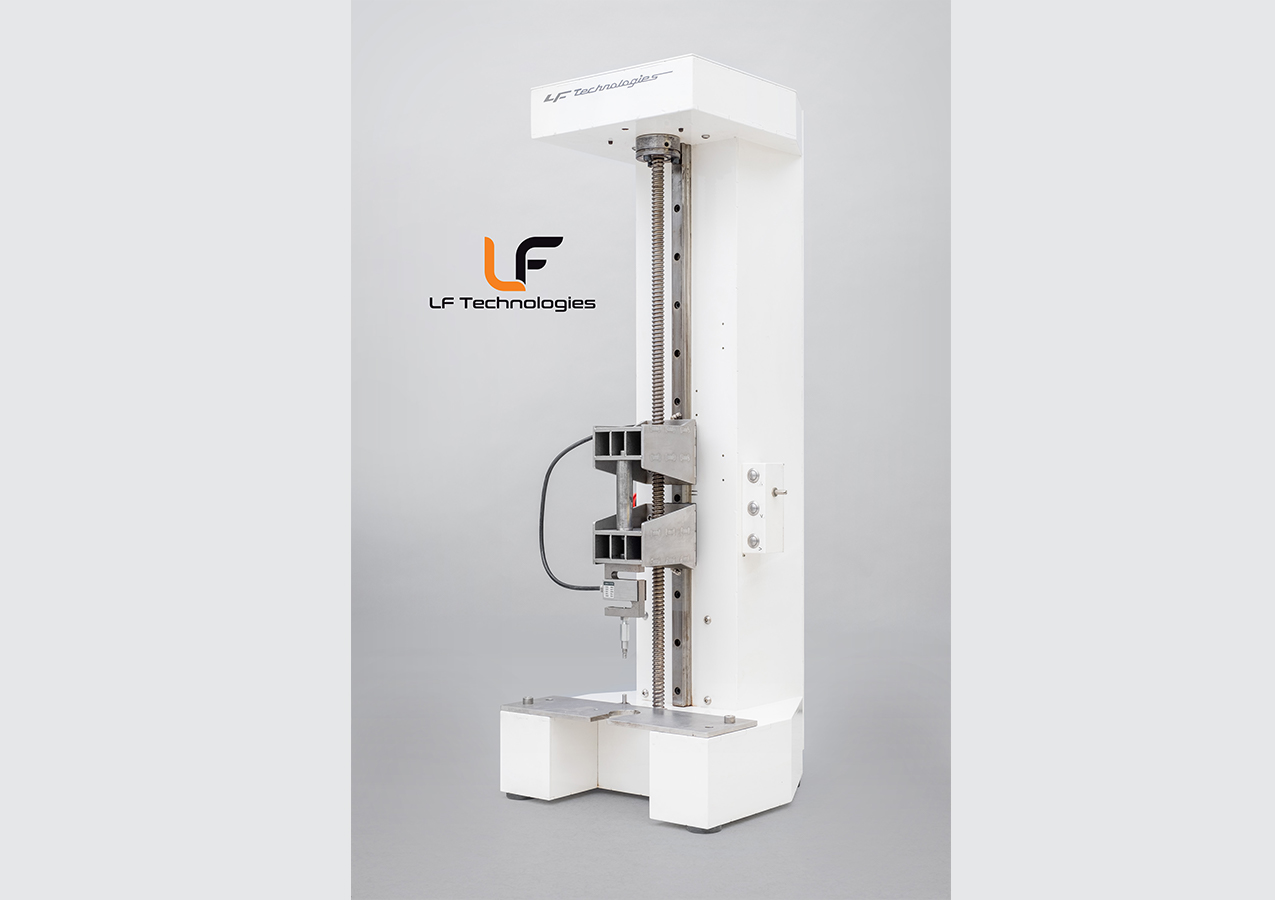

Einsäulige Kompressionszugmaschine
