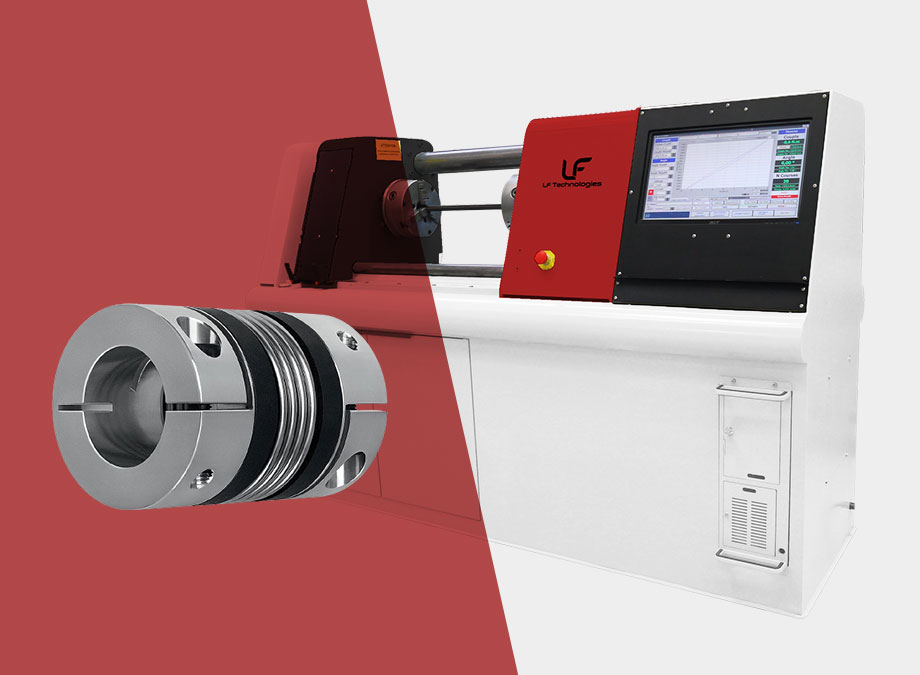

Torsionsbank

Ref : MBT

Einfache Befestigung des Produkts durch austauschbare Standarddorne
Programmierung von automatischen Zyklen mit einfachen Parametern
Spielnachholung; kein Spiel durch vorgespannten Doppelantrieb
Hohe Auflösung bei Winkelmessungen
Verstellbare Länge durch einen verschiebbaren Spindelstock mit Bremse

+33 (0)2 52 56 04 20

Fordern Sie ein Angebot an

Kapazität

1.000 Nm

Geschwindigkeit

0 bis 400°/Min.

Max. Durchmesser

380 mm

Max. Länge

500 mm

Getestete Produkte

Branchen

Hauptfunktionen

Der Torsionsprüfstand kann Proben mit bis zu 1000 Nm und 400°/min in programmierbaren Zyklen bis zum Bruch testen.

Er misst automatisch die Torsionssteifigkeit und die Verformungsenergie. Die Probe wird an einem beweglichen Spindelstock befestigt, so dass Proben mit variabler Länge bis zu 500 mm getestet werden können.

Die Drehmomentmessung erfolgt über einen Dehnungsmessstreifen und der Verformungswinkel wird über einen hochauflösenden Encoder gemessen.

Betriebsart

Die zu prüfende Probe wird auf zwei Spannzangen mit konzentrischen Backen befestigt. Das erste, drehfeste Spannfutter ist auf einem beweglichen und in Längsrichtung verstellbaren Spindelstock montiert. Das zweite Spannfutter wird durch einen bürstenlosen Getriebemotor mit Spielausgleichssystem angetrieben. Der Anwender stellt eine Drehzahl, einen minimalen Drehwinkel und eine maximale Drehzahl ein. und max. oder min. Drehmoment und max. Test sowie eine Anzahl von Zyklen. Die Software misst automatisch den Rotationssteifigkeitskoeffizienten sowie die pro Zyklus von der Probe absorbierte Energie.

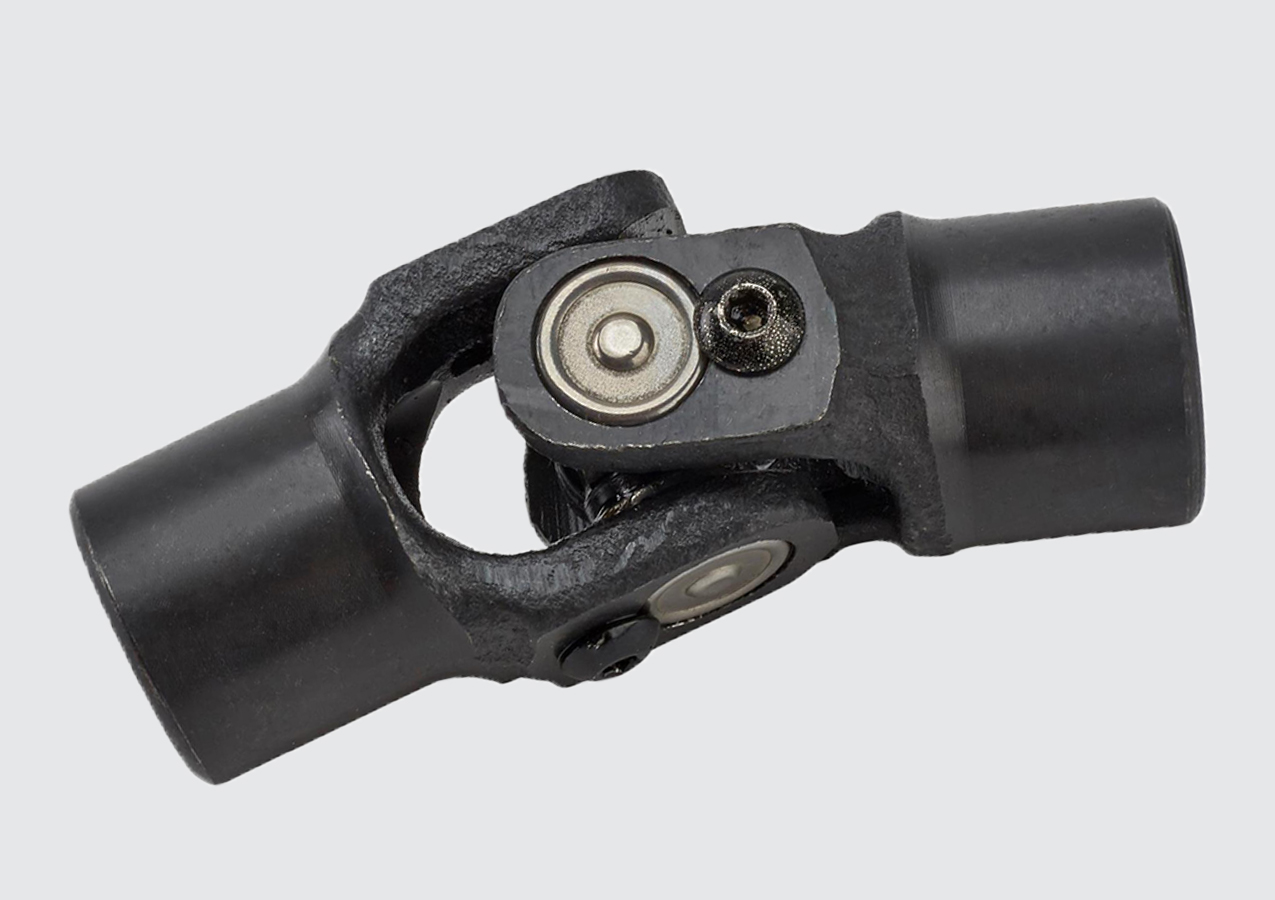

Cardans

Mesure de la durée de vie d’éléments de transmission mécanique.

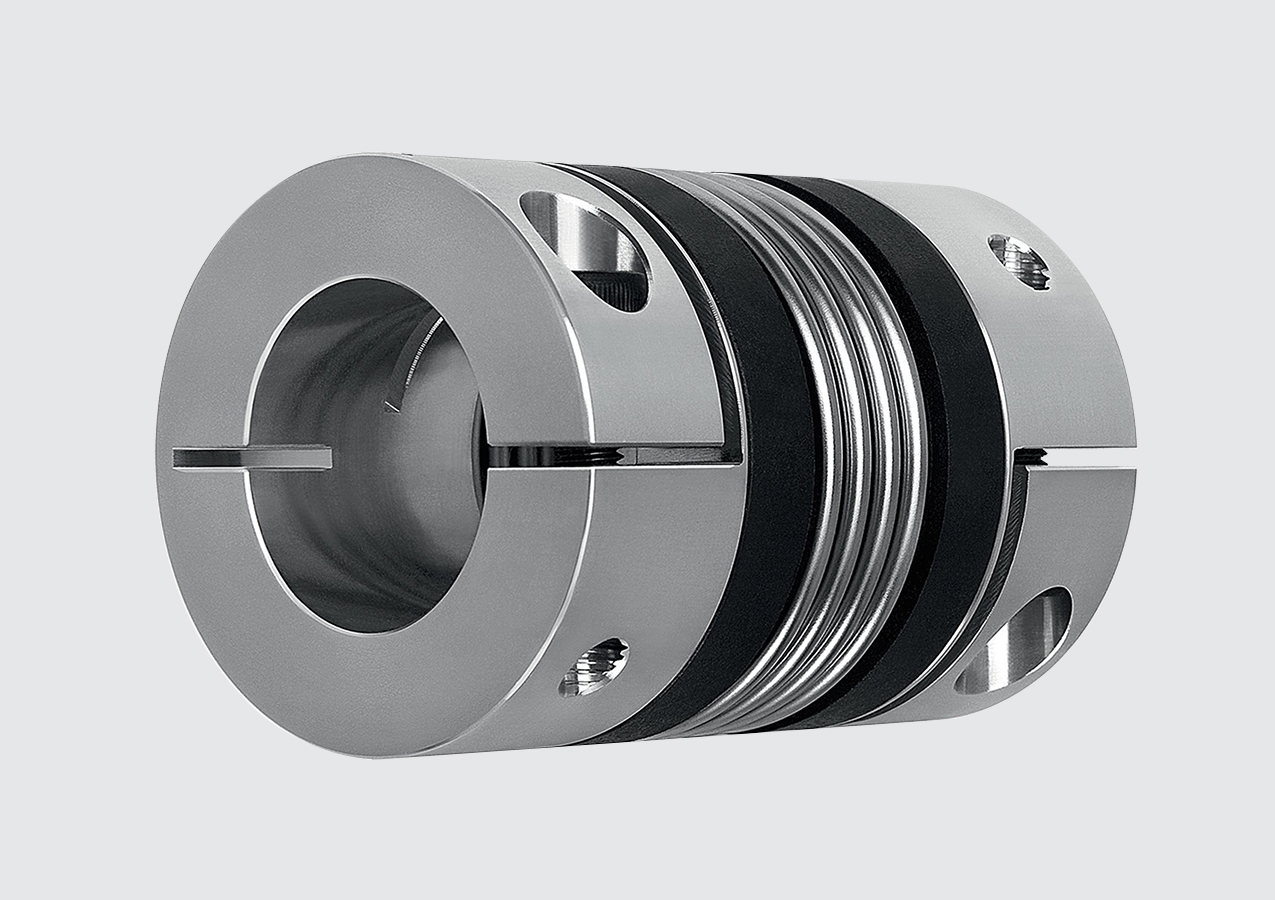

Accouplements

Mesure de l’élasticité et du rendement d’accouplements élastiques.

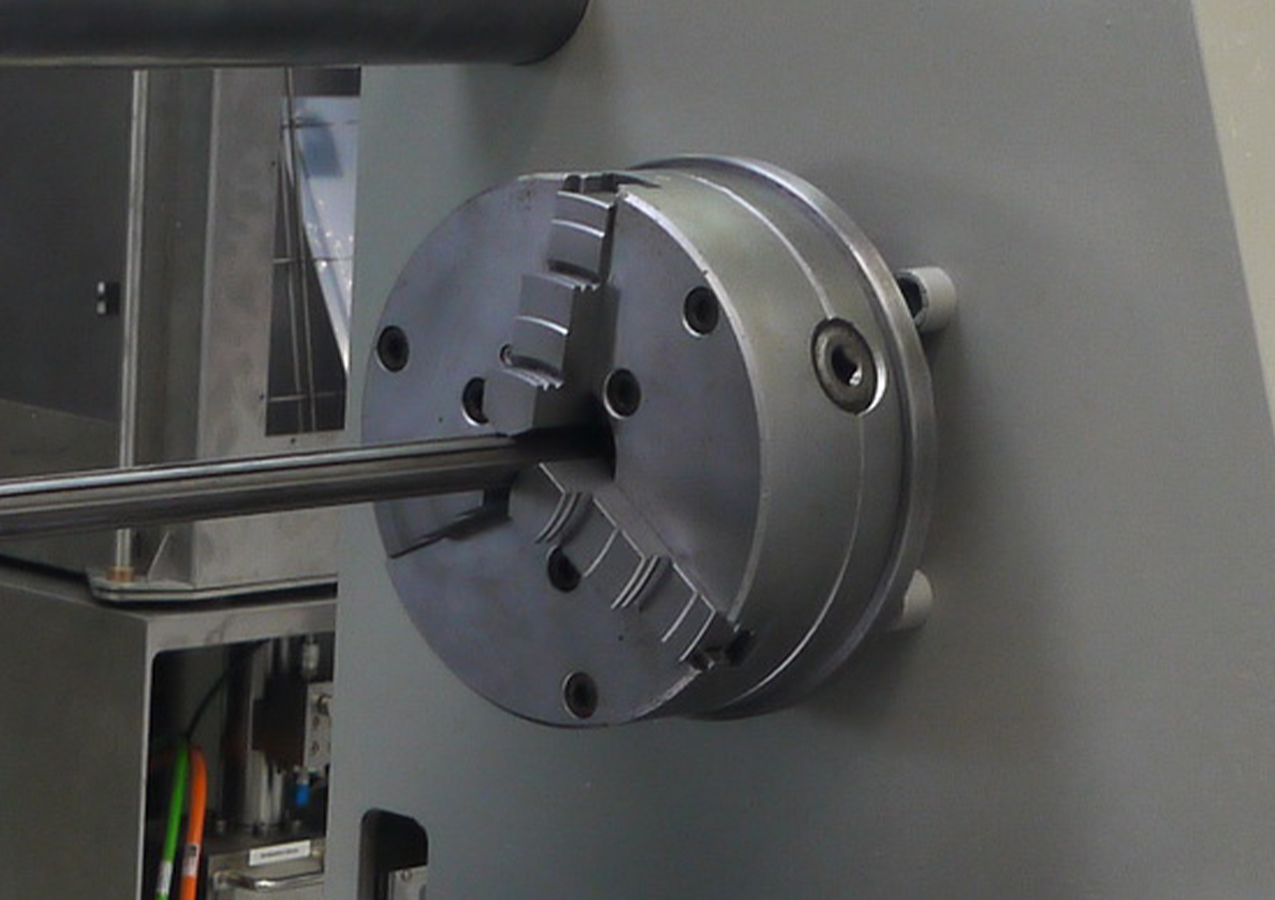

Fixation simple

Fixation du produit par des mandrins standard interchangeables.

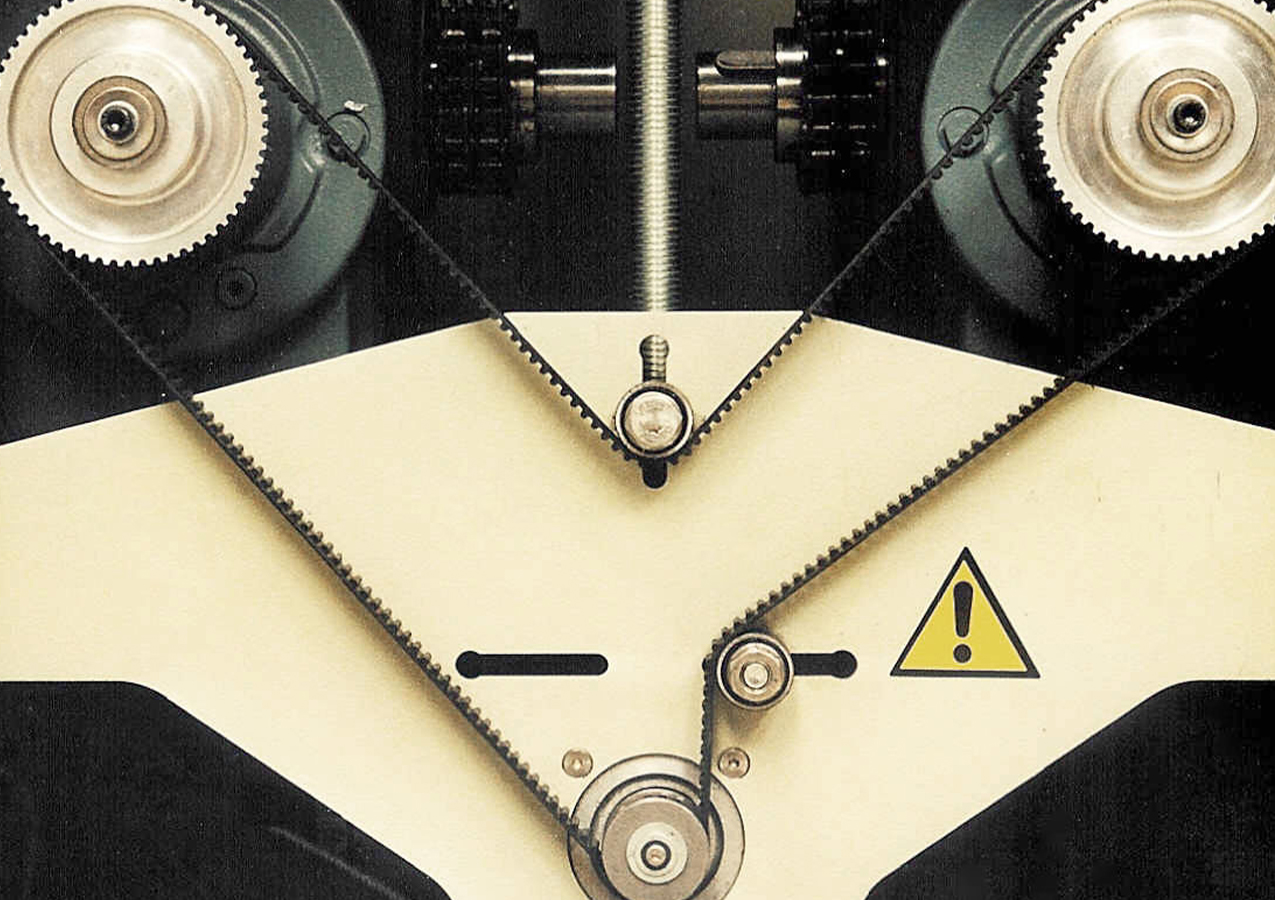

Rattrapage de jeu

Jeu nul grâce à une double transmission pré-contrainte.

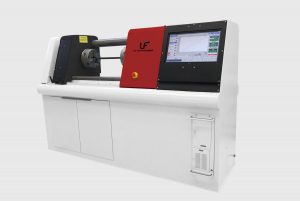

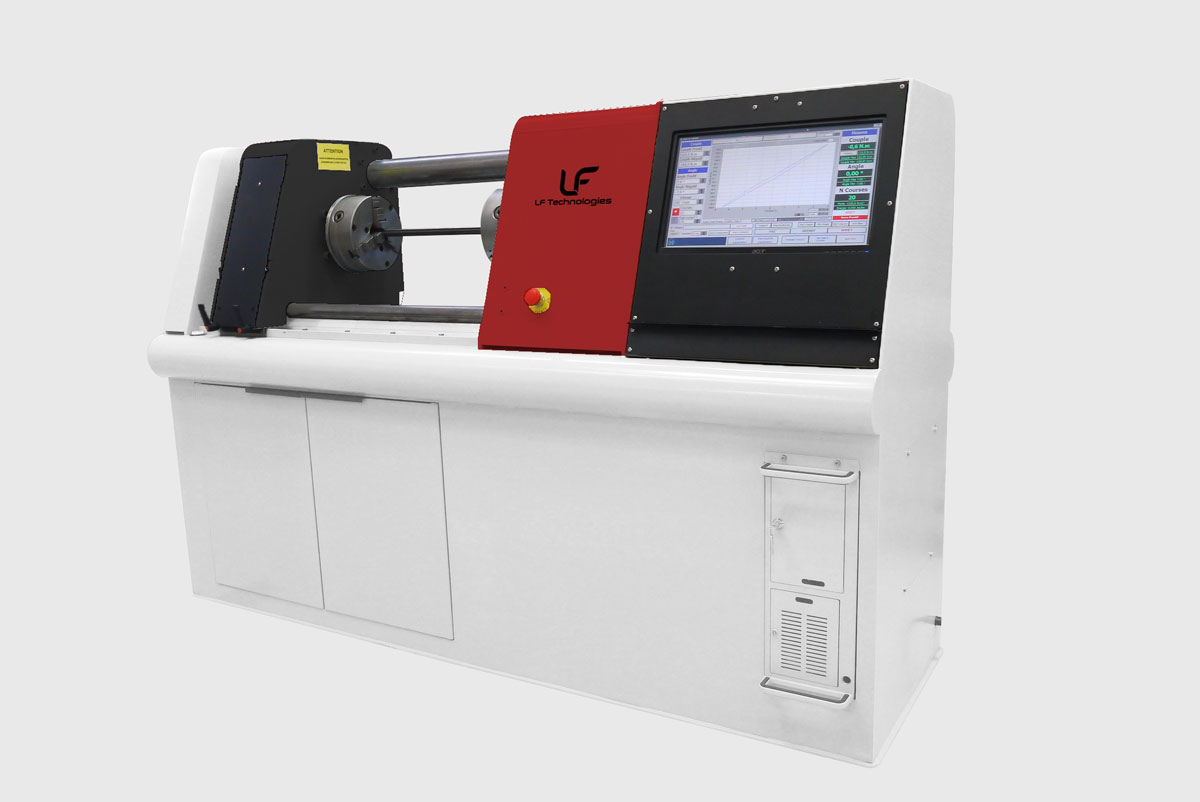

MBT Torsionsprüfstand – LF Technologies

MBT Torsionsprüfstand - LF Technologies

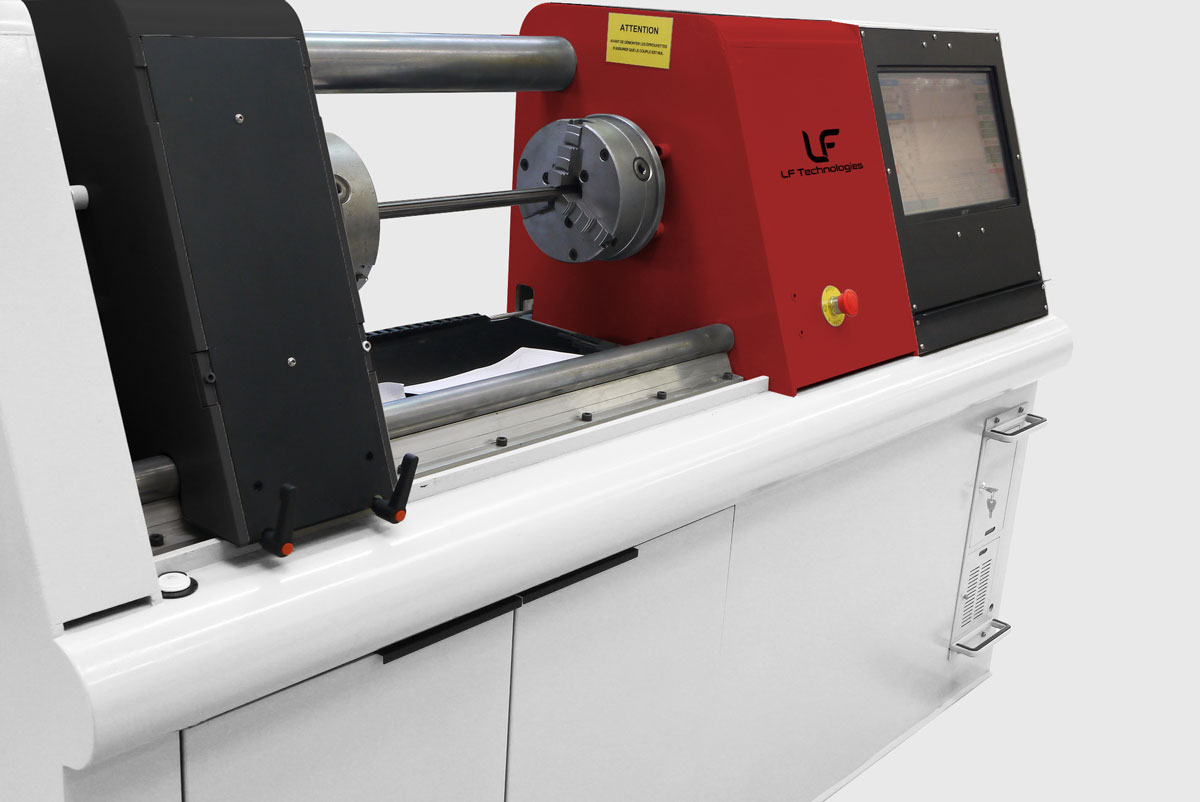

MBT Torsionsprüfstand – LF Technologies – Zoom

MBT Torsionsprüfmaschine - LF Technologies - Zoom

Vorteile des Torsionsprüfstands

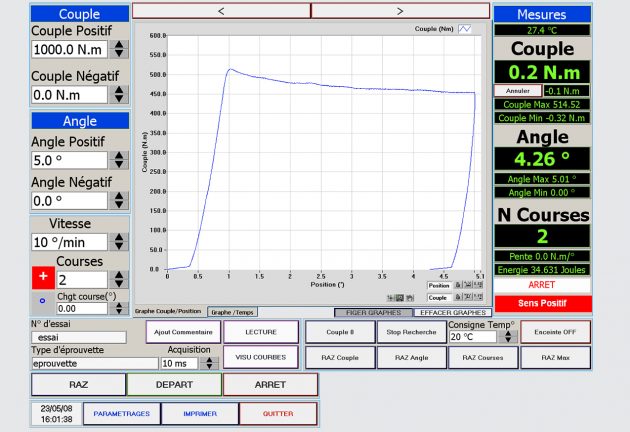

Einfache Parametrisierung

Programmieren Sie automatische Zyklen mit einfachen Parametern.

Die Maschine wird über einen PC mit einer Software gesteuert, die speziell von unseren Programmierern entwickelt wurde. Es können Zyklen mit Positions- oder Kraftregelung programmiert werden.

Drehmoment- und Winkelregelung

Software zur automatischen Analyse und Berichterstattung

Automatische Analyse

Verformungsenergie, Steifigkeitskoeffizient

Ergonomie

Schnell installiert, einfache Konfiguration und sehr benutzerfreundlich

Spielnachholspiel

Bei einer Änderung der Drehrichtung gleicht das System das Spiel aus.

TECHNISCHE DATEN des Torsionsprüfstands

Spécifications	MBT-1000	MBT-2000
Banc de torsion dynamique sans jeu angulaire à l’inversion
Capacité	1 000 Nm	2 000 Nm
Vitesse de rotation	0 à 400°/mn	0 à 400°/mn
Diamètre max.	380 mm	380 mm
Longueur max.	500 mm	500 mm
Recherche du couple zéro automatique	automatique	automatique
Recherche de position zéro automatique	automatique	automatique
Détection de rupture	automatique	automatique
Programmation de routines	Asservissement en angle ou asservissement en couple	Asservissement en angle ou asservissement en couple
Précision couple	0,5 Nm	0,5 Nm
Résolution de mesure d’angle	0,01°	0,01°
Acquisition de données	automatique	automatique
Analyse automatique de courbes	automatique	automatique
Enceinte thermique à commande de température programmable	de 20° jusqu'à 150° C	de 20° jusqu'à 150° C

OPTIONEN

Enceinte thermique

Thermische Kammern sind ideal für Langzeittests oder zur Vorbereitung einer Probe vor dem Test. Die Temperierung der unabhängigen Kammer erfolgt durch ein Gas- oder Flüssigkeitsbad mit einer Temperaturmessung, die so nah wie möglich an der getesteten Probe angebracht ist. Robotergesteuerte Schnelltransfersysteme minimieren Temperaturschwankungen des Produkts zwischen der Klimakammer und dem Testbereich. Les enceintes thermiques sont idéales pour effectuer des essais de longue durée ou pour préparer un échantillon avant le test. La mise en température de l’enceinte indépendante est effectuée par bain gazeux ou liquide avec une mesure de température disposée au plus près de l’échantillon testé. Les systèmes robotisés de transfert rapide minimisent les variations de températures du produit entre l’enceinte climatique et la zone de tests.
