Drehmomentprüfstand an der Lenksäule

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Hauptfunktionen

Ziel

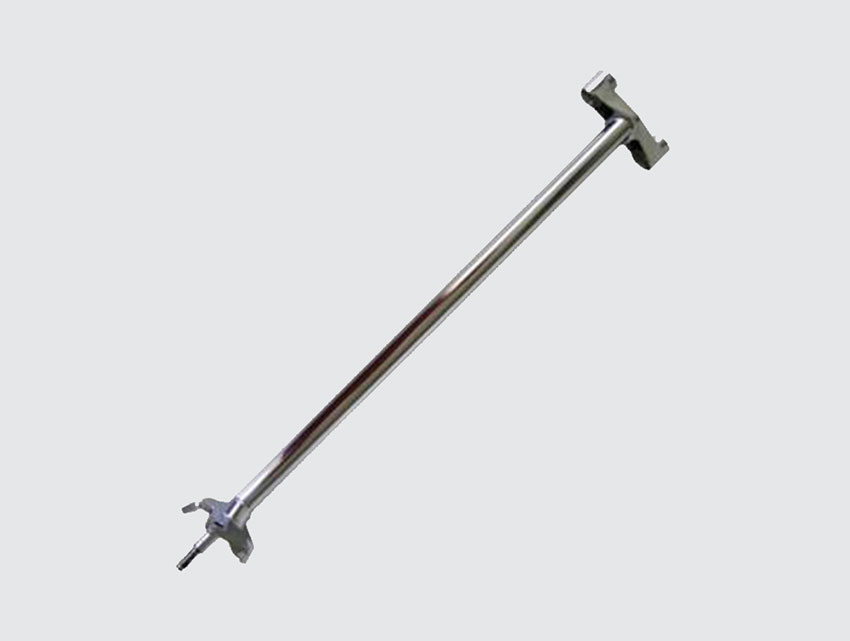

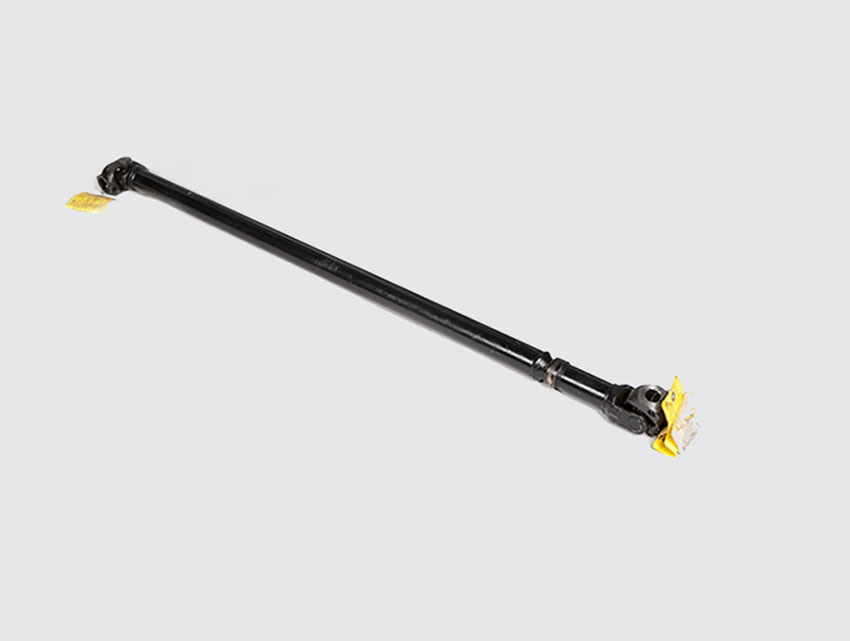

Testen von Lenksäulengelenken durch Messung des Drehmoments, das von dem Gelenk bei einer Drehung der Lenksäule erzeugt wird.

Problematik

Die Programmiersoftware, die mit dem Messstand verbunden ist, muss intuitiv und einfach zu bedienen sein, auch für Personen, die keine Experten sind.

Lösung und Ergebnis

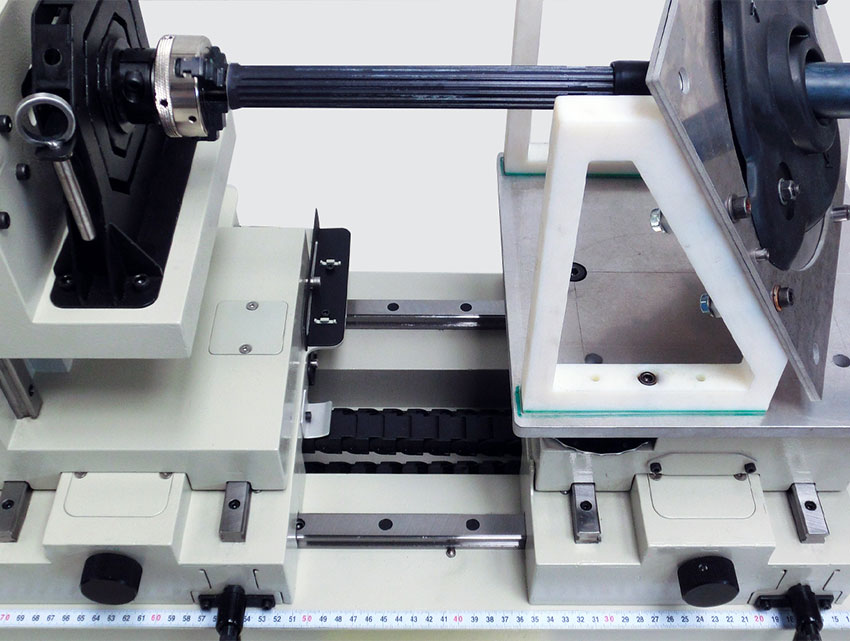

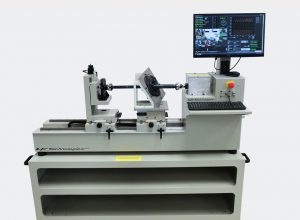

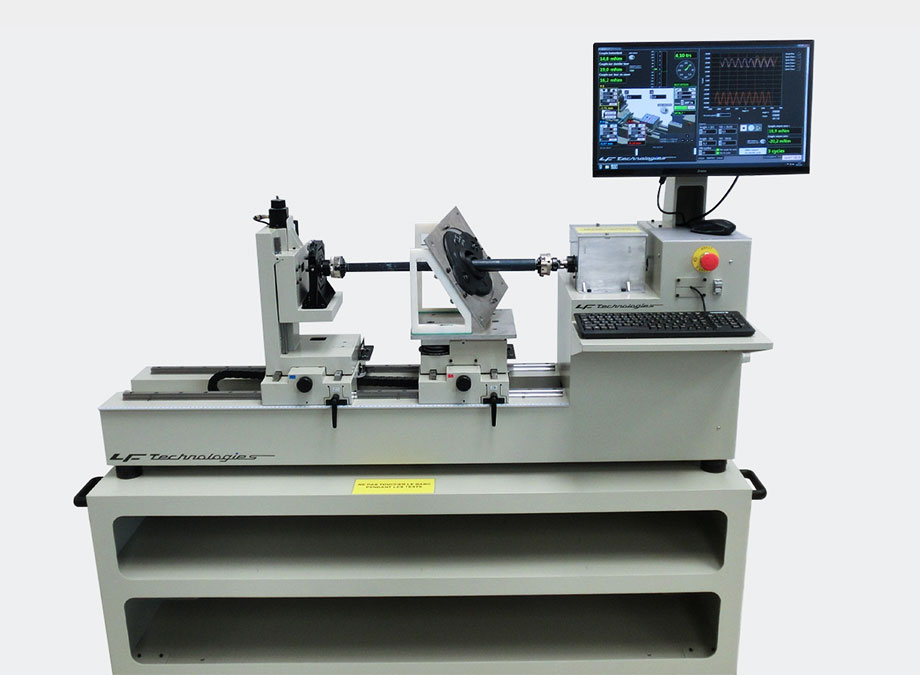

Der von den Ingenieuren von LF Technologies entworfene Drehmomentprüfstand enthält auf der rechten Seite einen motorisierten Antriebsblock, der eine Präzisionsdrehmomentmessung mit Endanschlägen und einen Winkelpositionsgeber enthält.

Die Drehmomentmessung erfolgt durch zwei Sensoren, die die Verformung eines Aluminiumrahmens messen. Ihre Kombination ermöglicht eine differenzielle und damit zuverlässige Messung, unabhängig von elektromagnetischen Störungen und möglichen temperaturabhängigen Drifts der Sensoren.

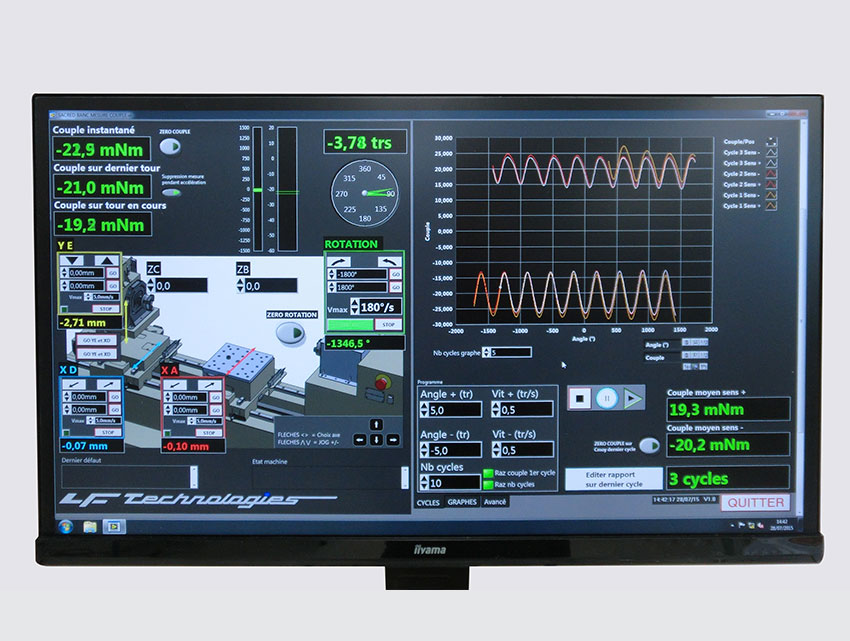

Was die Steuerung betrifft, so wird der Messstand über eine spezielle Software gesteuert, die unter LabVIEW entwickelt wurde. Wie vom Kunden gewünscht, ist die Software einfach zu parametrieren und zu bedienen. Sobald die Lenksäule auf dem Prüfstand installiert und die Achsen eingestellt sind, muss der Bediener nur noch einige Parameter (Winkel, Anzahl der Zyklen usw.) angeben und auf die Schaltfläche “Play” drücken. Der PC zeigt sofort die Grafiken für den aktuellen Messtest an. Die Software liefert auch einen Bericht mit den Ergebnissen des durchgeführten Tests.
