Prüfstand für Getriebe

Prüfstand für das Getriebe einer Motorhacke. Test auf der Produktionslinie. Spezielle Produktionsmaschine zur Produktbewertung.

+33 (0)2 52 56 04 20

Fordern Sie ein Angebot an

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Industriedesign

Mensch-Maschine-Schnittstelle

Mechanisches Design

Elektronisches Design

Unser Mandant ist die weltweite Nummer 1 unter den Herstellern von Motorhacken.

Hauptfunktionen

Ziel

Entwicklung eines serienmäßigen Prüfstandes, um die Funktionsfähigkeit der Getriebe vor dem Einbau in das fertige Produkt zu bestätigen.

Problematik

Studieren Sie eine Produktionsanlage zum Testen von Getrieben. Die maximale Dauer des Testzyklus sollte weniger als 2 Minuten pro Produkt betragen.

Der Test sollte es ermöglichen, widerstandsfähige Drehmomente bei verschiedenen Drehzahlen und Übersetzungen zu simulieren.

Lösung und Ergebnis

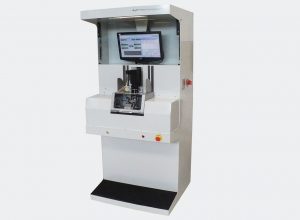

Das vorgeschlagene Design ist so konzipiert, dass eine sitzende und stehende Arbeitshaltung erreicht wird. Der Testbereich befindet sich an der Vorderseite des Prüfstandes und ist mit einem Touchscreen ausgestattet.

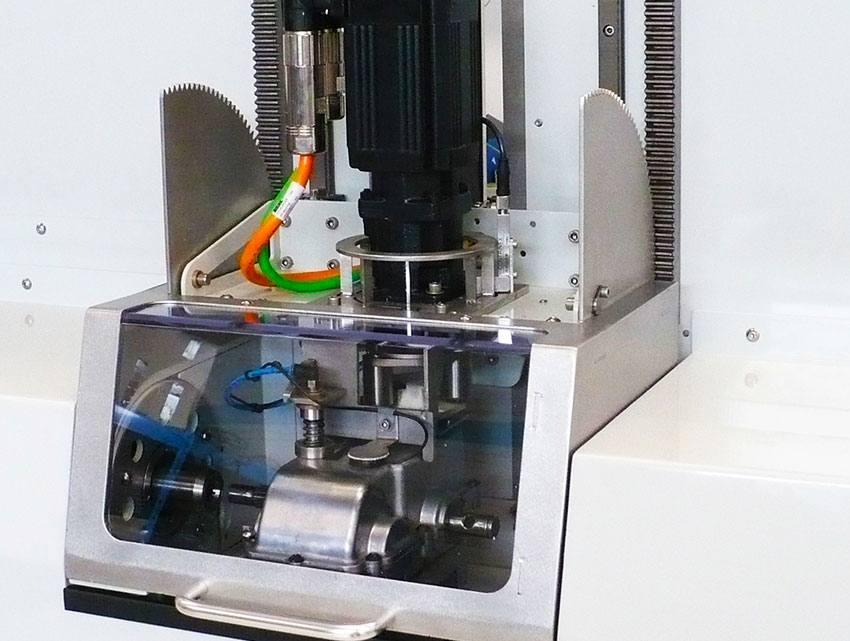

Das zu testende Teil wird vom Bediener auf einen Ständer gelegt, der mit einem Gewichtssensor ausgestattet ist, der die Kontrolle des Ölfüllstands ermöglicht.

Ein aktiver Getriebemotor sorgt für die Leistung am Eingang des getesteten Getriebes. Ein Getriebemotor simuliert das Widerstandsmoment an der Ausgangsstufe mit Hilfe einer hochleistungsfähigen Drehzahl- und Drehmomentsteuerung.

Das Getriebe wird unter Druck gesetzt, damit ein mögliches Leck erkannt werden kann. Eine Drehzahl wird an den Eingang angelegt und ein Drehmoment an den Ausgang. Wenn der Test beendet ist, schaltet ein Wähler den Gang und der Testzyklus wird in allen Gängen (1., 2., Rückwärtsgang) auf die gleiche Weise neu gestartet.

Im Gegensatz dazu stellt der Test bei neutralen Positionen fest, dass es kein Paar gibt.

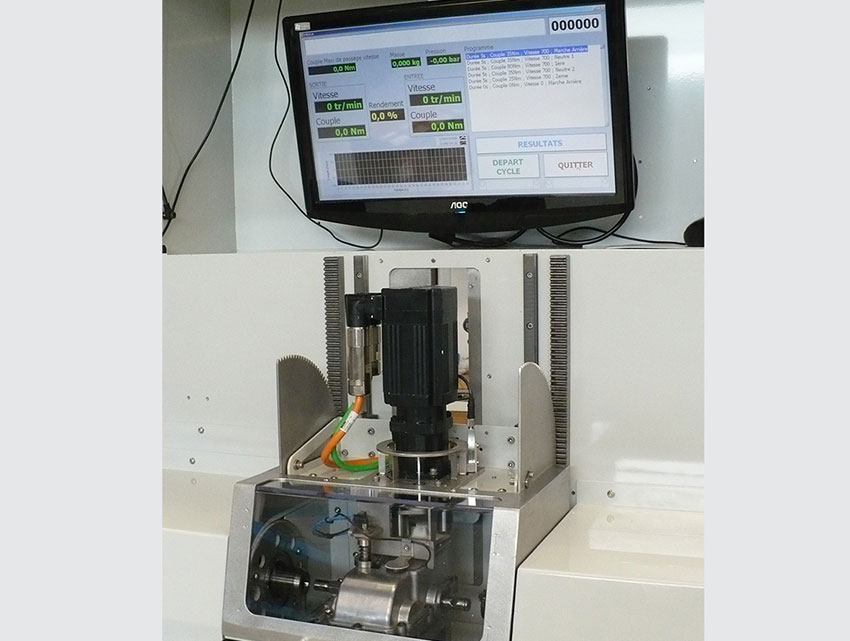

Der Teststand wird von einem PC mit einer speziell entwickelten Software gesteuert. Während der Testphase werden verschiedene Daten beobachtet:

die Erträge
das Eingangsdrehmoment
das Manövrierdrehmoment
der Druckabfall
das gemessene Drehmoment am Ausgang
die gemessene Geschwindigkeit am Eingang und am Ausgang.

Nach Abschluss der Tests wird ein einzigartiges Etikett gedruckt und auf die Getriebekästen geklebt, um die Rückverfolgbarkeit der Produkte zu gewährleisten.

Getestete Produkte

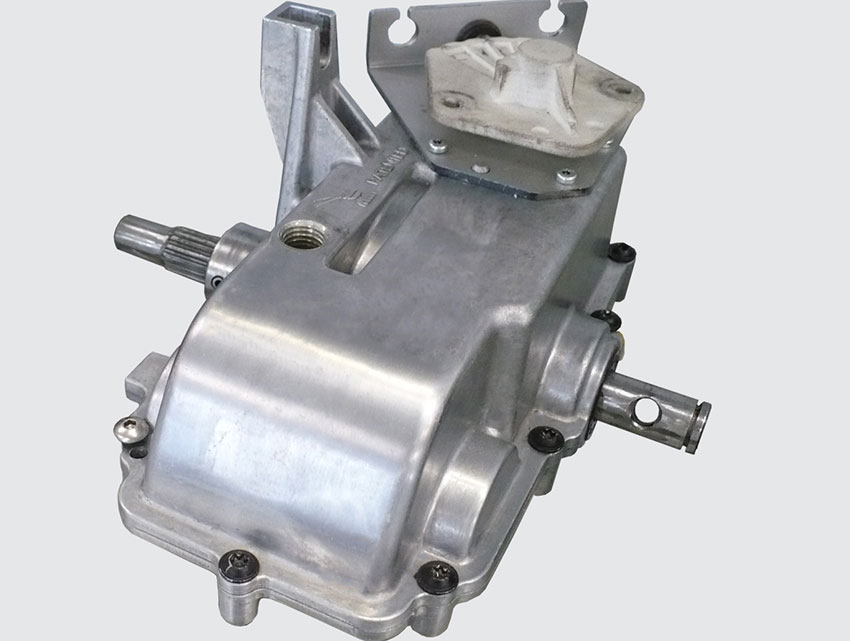

Getriebe für Motorhacke

Eine Motorhacke ist eine motorisierte landwirtschaftliche Maschine, die speziell für die Pflege von Gemüsegärten (Bodenbearbeitung im Gartenbau oder Gemüseanbau) entwickelt wurde.

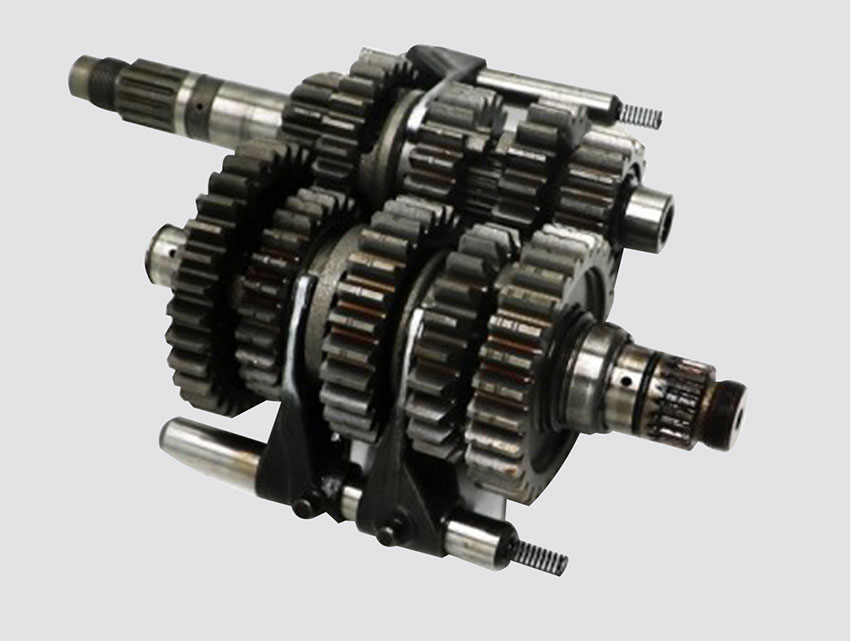

Ein Getriebe ist eine mechanische Vorrichtung, mit der ein Fahrzeug vorwärts oder rückwärts bewegt werden kann, indem das Motordrehmoment über eine Antriebswelle mit einem einstellbaren Übersetzungsverhältnis auf die Räder übertragen wird.
