Statische Prüfmaschine für Zahnräder

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Hauptfunktionen

Ziel

Untersuchen Sie die elastische Verformung der Kupplung, wenn ein Drehmoment auf sie ausgeübt wird.

Problematik

Die Baugruppe ist so konzipiert, dass andere Komponenten als das Drehmoment (Radialkraft, Axialkraft) vernachlässigbar sind.

Lösung und Ergebnis

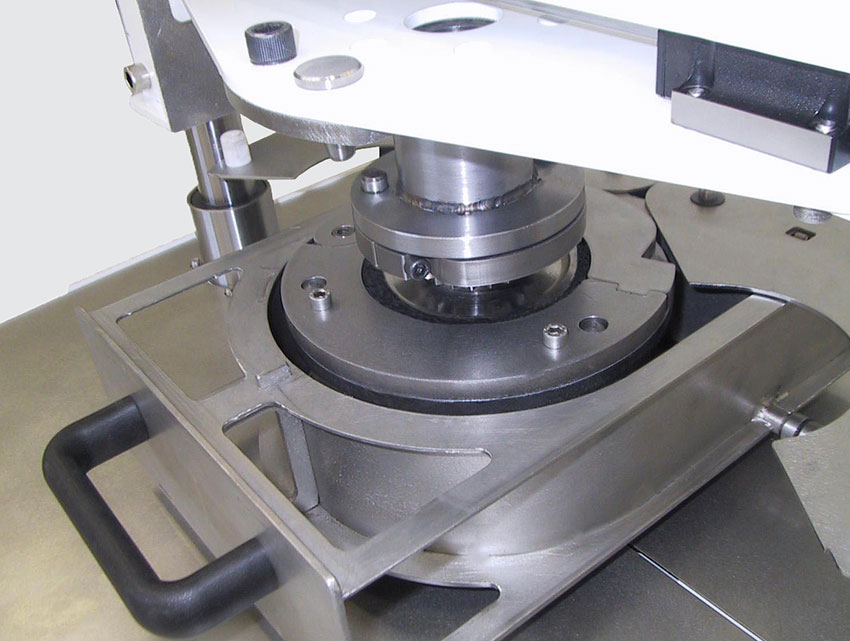

Die vorgeschlagene Ausrüstung ist eine Vorrichtung mit vertikaler Achse, die es ermöglicht, ein für die Nutzungsbedingungen des Produkts repräsentatives Drehmoment ohne jegliche parasitäre Axial- und Querkräfte aufzubringen. Es ermöglicht insbesondere, Drehmoment-/Torsionswinkelkurven zu zeichnen und zu bestätigen, dass diese Kurven innerhalb eines Toleranzbereichs liegen.

Ein automatisches Kurvenanalysesystem ermöglicht die Messung der Torsionssteifigkeit, die Ermittlung des Rutschmoments und die Messung der vom Produkt abgegebenen Energie. Diese Tests werden in einem automatischen Zyklus durchgeführt, um die Entwicklung all dieser Messungen während der Lebensdauer des Produkts zu bewerten.

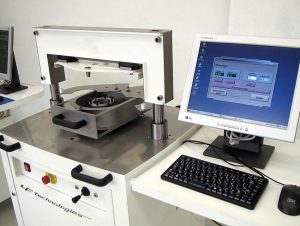

Die Maschine ist mit einem System zur automatischen Kompensation der Eigensteifigkeit ausgestattet. Die Tests können in einer Wärmekammer im Ölbad durchgeführt werden. Der Torsionsprüfstand wird von einer speziell entwickelten Software gesteuert, die u.a. die Möglichkeit bietet, Testeinstellungen zu bearbeiten und alle Ergebnisse zu visualisieren.

Dieser Prüfstand wird in F&E-Laboren zur Qualifizierung neuer Produkte und in der Produktion zur Überprüfung der Konformität der hergestellten Teile verwendet.

Dieser Torsionsprüfstand ermöglicht es, die Entwicklungszeiten für neue Produkte zu verkürzen und die Leistung von Produkten, die in der Produktionslinie hergestellt werden, kontinuierlich zu gewährleisten, indem reproduzierbare Tests mit objektiven Ergebnissen durchgeführt werden, die nicht vom Benutzer abhängen.
