Prüfstand für die Messung von Autolüftern

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Mandant entwickelt, vermarktet und industrialisiert komplette modulare Innenraumsysteme (Lüfter, Handschuhfächer, Klimakontrollkopf, Armaturenbretter, Türverkleidungen usw.) für die Automobilindustrie.

Hauptfunktionen

Ziel

Unser Kunde möchte die Kraft messen, mit der seine Belüfter (Orientierungen und Rädchen) bewegt werden. Er möchte die Intensität der Kraft, die Geschwindigkeit und die Position der Produkte während der Tests durch kombinierte Translations- und Rotationsbewegungen kontrollieren.

Problematik

Der Mess-Prüfstand muss Kräfte sehr genau messen und sich an die verschiedenen existierenden Formen von Belüftern anpassen. Aus praktischen Gründen muss der Prüfstand auch in einem Koffer transportierbar sein.

Dieses System erfordert eine hohe Messgenauigkeit, die für geringe Manöverkräfte geeignet ist.

Lösung und Ergebnis

Unsere Ingenieure haben einen Messstand für Belüfter entwickelt, der mit einer speziellen Software ausgestattet ist und in der Lage ist, Stellantriebe zu steuern und Werte für Winkelpositionen, lineare Positionen, Drehmomente und damit verbundene Kräfte zu erfassen.

Wenn diese Software mit einem PC verbunden ist, kann sie die Testdaten anzeigen, die verschiedenen Kurven anzeigen und bereits gespeicherte Tests starten, etc.

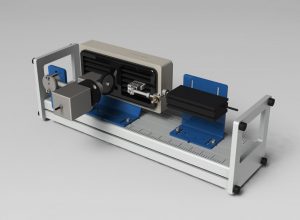

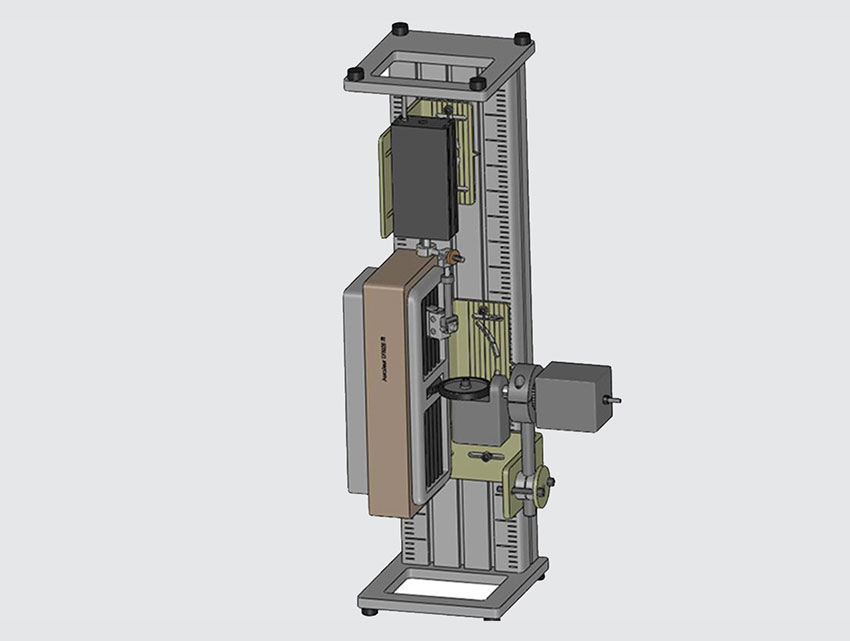

Der Prüfstand ist leicht, kompakt und transportabel. Er besteht aus zwei Aktuatoren, einer Halterung für den Belüfter und einem Transportkoffer.

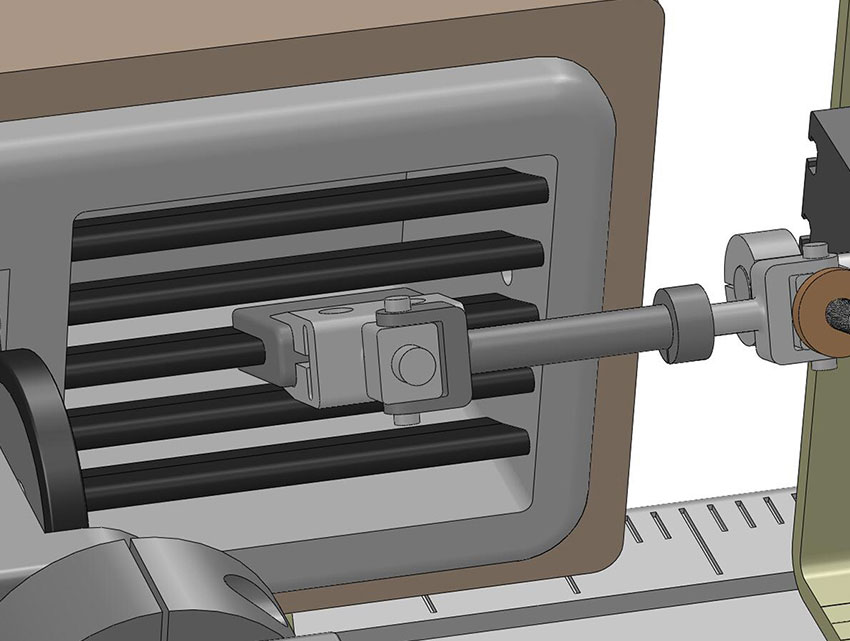

Der erste Aktuator ist ein rotationslinearer Aktuator, er sorgt für die lineare und winkelmäßige Bewegung der Schieber und misst die Axialkraft und das Drehmoment, mit dem die Schieber gedreht werden. Er ist so konzipiert, dass er zerstörerische Verformungen im Falle einer anormalen Belastung verhindert. Dieser Aktuator garantiert eine hohe Messgenauigkeit dank seiner doppelten Skalenanordnung.

Der zweite ist ein Drehantrieb mit kontrolliertem Druck. Er wendet auf die getesteten Produkte eine programmierbare Last zwischen 0 und 20 N an, um einen Reibungsantrieb mit einem kontrollierten Drehmoment von bis zu 0,4 Nm zu gewährleisten.

Der Prüfstand ist auch mit einer Halterung für einen Belüfter ausgestattet. Dieser ermöglicht wiederholbare Tests, indem er eine gute Positionierung des Produkts und eine gemeinsame Verbindungsfläche unabhängig von der Form sicherstellt. Dadurch werden die Tests einfacher und die Ergebnisse zuverlässiger.

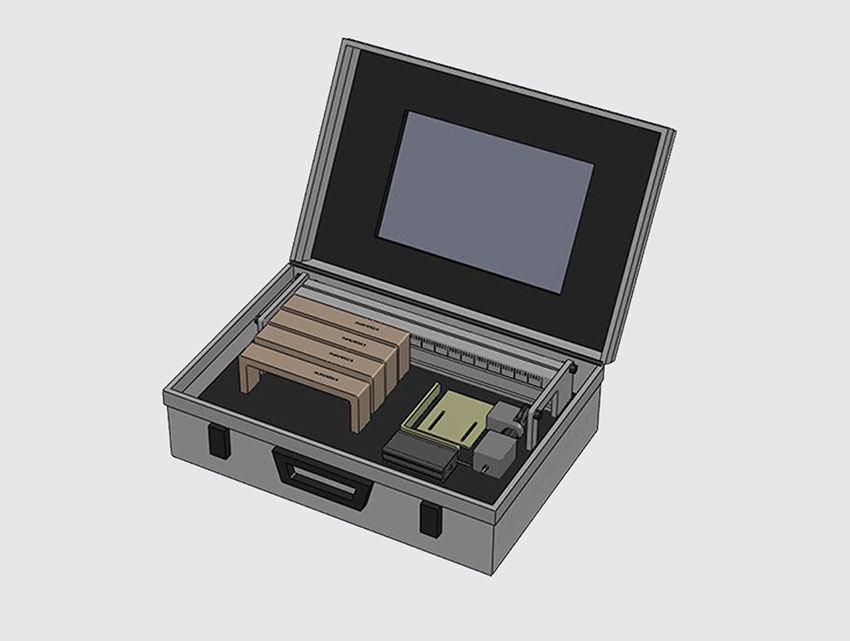

Schließlich ist dieser Messstand dank eines Koffers, in dem alle für die Durchführung der Tests erforderlichen Materialien untergebracht werden können, vollständig transportabel.
