Berstprüfstand für Kunststoffrohre in der Produktion
Durchführung von Tests zur Prüfung der Berstfestigkeit von Kunststoffrohren oder flexiblen Rohren, indem sie einem Innendruck ausgesetzt werden.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Unser Mandant ist ein weltweit tätiger Automobilzulieferer und Marktführer für Lösungen zum Schutz und zur Weiterleitung von Strom- und Flüssigkeitsnetzen an Bord.
Hauptfunktionen
Ziel
Durchführung von Tests zur Prüfung der Berstfestigkeit von Kunststoffrohren oder flexiblen Rohren, indem sie einem Innendruck ausgesetzt werden.
Problematik
Der Prüfstand muss in der Lage sein, sowohl :
lange, gewellte Rohre. Diese Rohre verformen sich stark, wenn sie unter Druck gesetzt werden.
kurze glatte Rohre. Diese Rohre haben einen sehr hohen Druckwiderstand.
Die Druckregulierung muss sehr fein und linear sein.
Lösung und Ergebnis
LF Technologies hat einen Generator für statischen Druck entwickelt, der sowohl die Anforderungen an das Volumen als auch an die Genauigkeit der Druckausübung erfüllt.
Der Generator für den statischen Druck ist eine motorisierte Spritze, die einen kleinen Querschnitt hat, um eine gute Genauigkeit bei der Druckausübung zu gewährleisten.
Um ausreichend Flüssigkeit in die Wellrohre zu injizieren, ist der statische Druckgenerator mit einem automatisch gesteuerten Ventil ausgestattet, das den Druck im Rohr aufrechterhält, bis die Spritze wieder gefüllt ist.
Getestete Produkte
SCHLAUCH BIS ZUM BERSTEN GETESTET
Die getesteten Produkte sind glatte oder gewellte Rohre mit unterschiedlichen Durchmessern, Längen und Materialien.

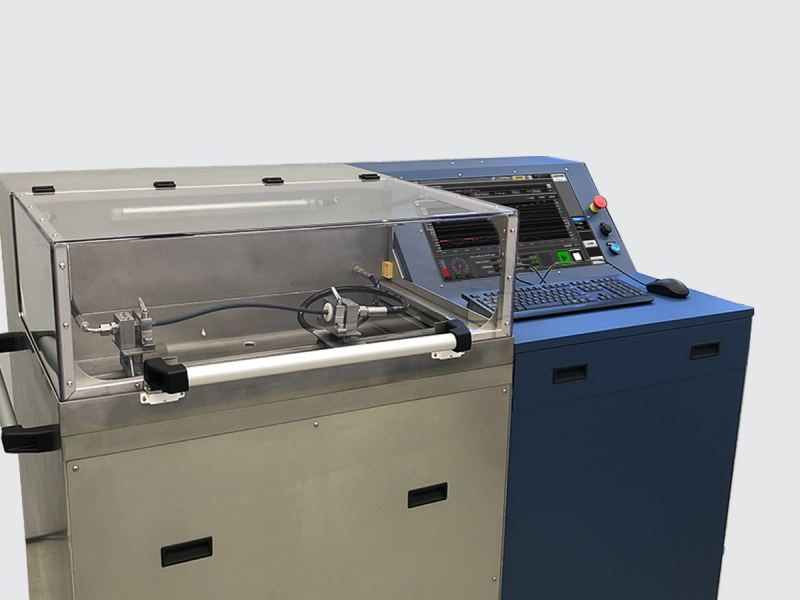

UNSER WICHTIGER TESTBANK FÜR DIESE PRÜFUNGEN Berstdruck – CRASH-TUBE
Dieser Prüfstand ist für die Durchführung von zyklischen Wasserdrucktests an einem Produkt bestimmt. Er simuliert Druckstöße in Rohrleitungen oder testet die (beschleunigte) Alterung von Komponenten. Er prüft die Leckagefreiheit durch Druckabfall oder Fließdetektion. Er kann auch Drucktests für Komponenten durchführen, die einer besonderen Gesetzgebung unterliegen.
Der Zweck eines Tests ist die Anwendung von statischen Druckzyklen in einem trapezförmigen Profil in einem mehr oder weniger elastischen Produkt.
- Installation und Einspannen der Probe
- Anschluss des Zufuhrschlauchs und des Spülschlauchs
- Software-Einstellungen / Programmauswahl
- Starten Sie das Testszenario
- Automatische Entlüftung, Servozyklisierung, automatische Leckageüberwachung
- Aufzeichnung der Testergebnisse
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
