Hydraulischer Leistungsprüfstand für Mischbatterien
Hydraulischer Leistungsprüfstand, testet viele Produkte und hat viele Anwendungen.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Wir statten Hersteller oder Händler mit Wasserhähnen, mechanischen Kartuschen oder thermostatischen Kartuschen aus.
Hauptfunktionen
Ziel
Entwicklung eines Prüfstandes, der automatisch alle Arten von Hähnen und Kartuschen auf Konformität mit den Normen testet.
Der Prüfstand muss sich an eine Vielzahl von Produktgeometrien anpassen und mit den Warm- und Kaltwassersystemen unserer Kunden harmonieren können.
Problematik
Unsere Kunden hatten jeweils spezifische Testprobleme in ihrem Bereich:
Für Hersteller von Wasserhähnen :
- Durchführung von RetD-Tests und Überprüfung der Einhaltung der Standards.
Für Hersteller von Druckerpatronen :
- RetD-Tests durchführen und sicherstellen, dass das Produkt ihres Kunden (Wasserhähne), in das die Kartusche integriert wird, den Standards entspricht.
Für Händler von Wasserhähnen :
- Überprüfung der von den Lieferanten angekündigten Produktmerkmale. Testen Sie von Kunden zurückgesandte Produkte, um Mängel festzustellen.
Für Testlabors :
- Überprüfung der Einhaltung von Standards
Darüber hinaus hat jeder Kunde unterschiedliche Warm- und Kaltwassersysteme, so dass unsere Bank in der Lage sein muss, sich an diese unterschiedlichen Architekturen anzupassen.
Lösung und Ergebnis
Entwurf eines Leistungsprüfstands, der verschiedene Produkttypen testen kann (Kartuschen, mechanische oder thermostatische Ventile…).
LF Technologies entwarf eine modulare Leistungsbank, die sich an eine Vielzahl von Produkten unabhängig von ihrer Geometrie anpassen und in die verschiedenen Warm- und Kaltwasserversorgungssysteme der Kunden integrieren lässt.
Dieser Prüfstand beinhaltet insbesondere ein System zur einstellbaren Positionierung und Ausrichtung des Hahns und einen Bogen, der die Befestigung der motorisierten Antriebe in einer Vielzahl von Richtungen ermöglicht, um sich an die verschiedenen Geometrien der Produkte anzupassen.
Der Prüfstand ist modular aufgebaut und beinhaltet viele verschiedene Optionen (Module). Dank dieses modularen Designs können wir eine optimierte Ausrüstung für die verschiedenen Arten von Armaturen und die getesteten Normen anbieten.
Die verschiedenen Module ermöglichen auch die Anpassung an eine Vielzahl von Kalt- und Warmwasserkreisläufen (geschlossene oder verlorene Wasserkreisläufe, Druck- oder Schwerkraftversorgung, interne Temperaturregelung der Bank usw.).
Die Treibersoftware ermöglicht die Durchführung von Tests im manuellen oder automatisierten Modus nach programmierbaren Testverfahren. Der Prüfstand wird mit normgerechten Testverfahren geliefert.
Getestete Produkte
MECHANISCHER MISCHHAHN
Einfache Wasserhähne, Mischbatterien, mechanische Mischbatterien, thermostatische Mischbatterien, zeitgesteuerte Wasserhähne, elektronisch gesteuerte Wasserhähne, sequenzielle Mischbatterien, mechanische Patronen, thermostatische Patronen und andere Armaturenprodukte.
THERMOSTATKARTUSCHE AUS MESSING
Thermostatische Patronen sind Bestandteile von Armaturen. Sie ermöglichen eine automatische Regulierung der Wassertemperatur.

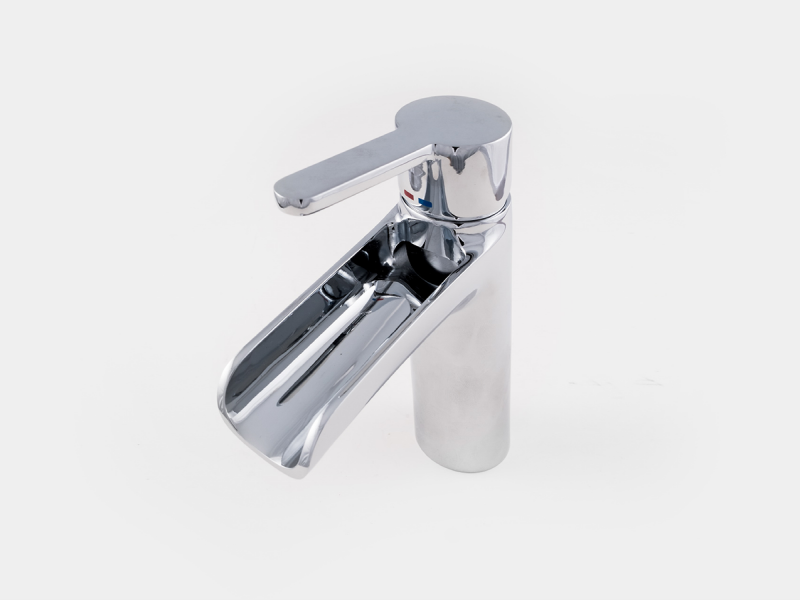

Robinet mélangeur
Mischbatterie

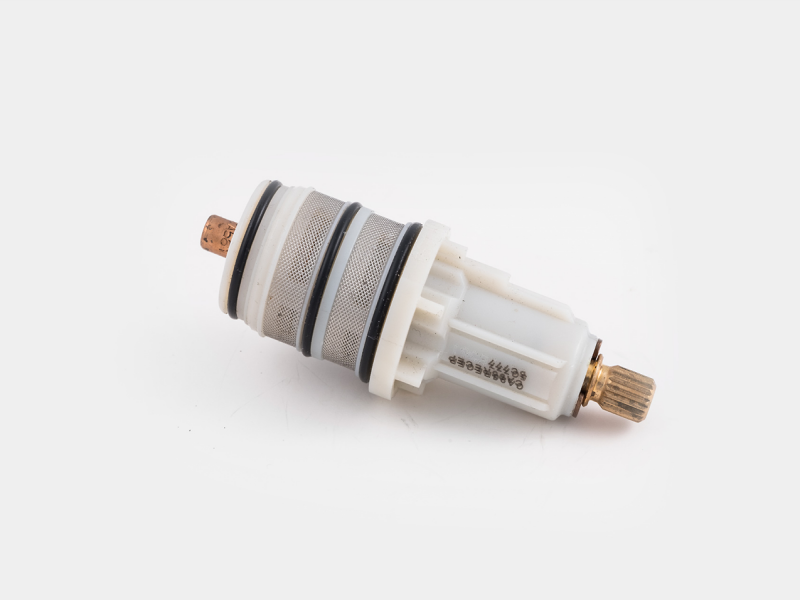

Cartouche thermostatique plastique
Thermostatkartusche aus Kunststoff

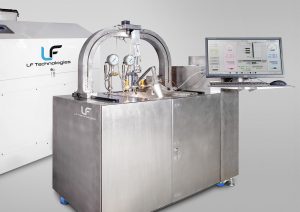

Banc de performance pour mitigeur thermostatique
Der Perf-Multi Leistungsprüfstand dient zur Prüfung der mechanischen Festigkeit und der hydraulischen Kartuschen von Armaturen, Mischern, thermostatischen und mechanischen Mischern.

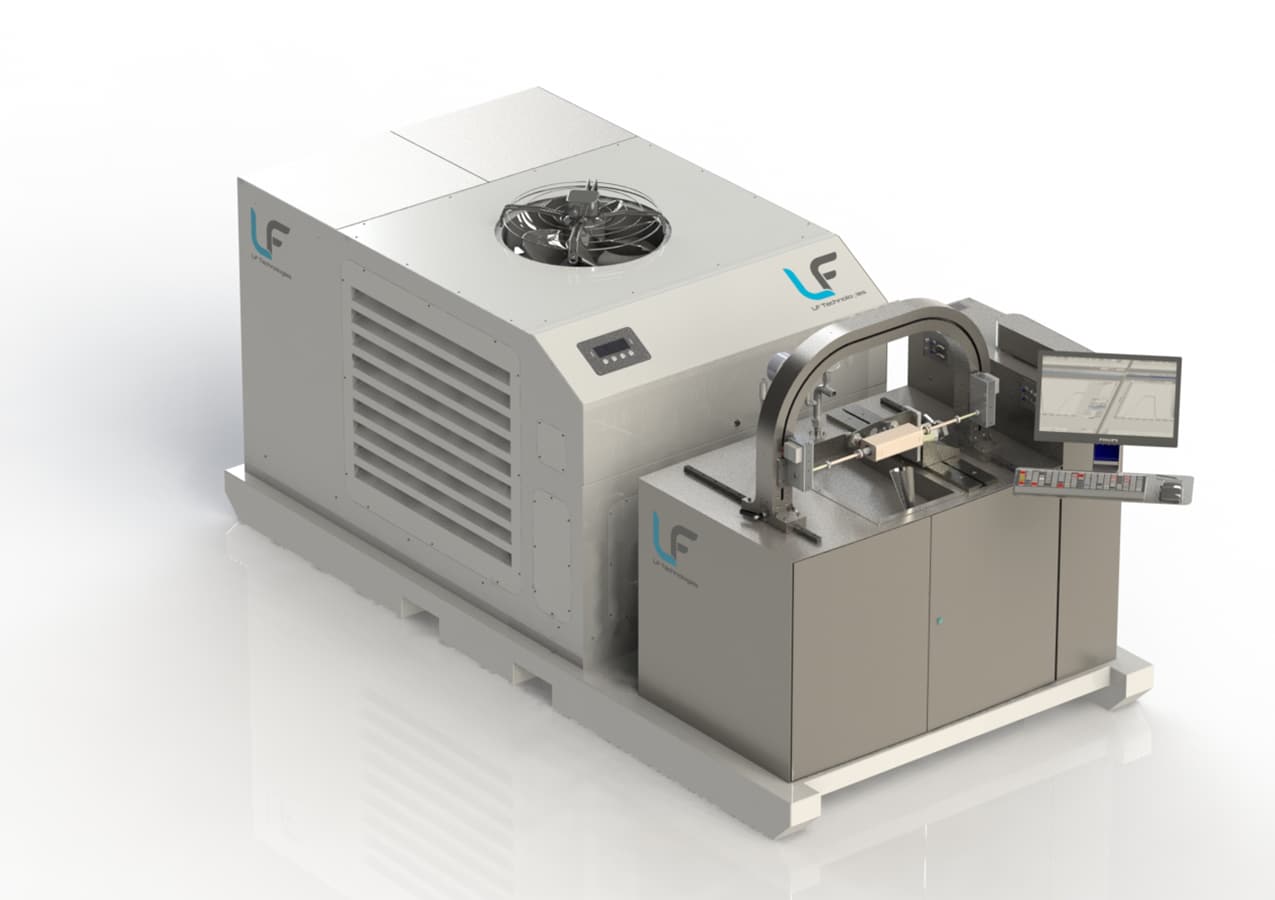

Banc de performance autonome
Die Skydrobench ist ein komplettes Set von Prüfständen, die Leistungs-, Ausdauer- und Einstellungstests für alle Arten von Sanitärarmaturen durchführen können.

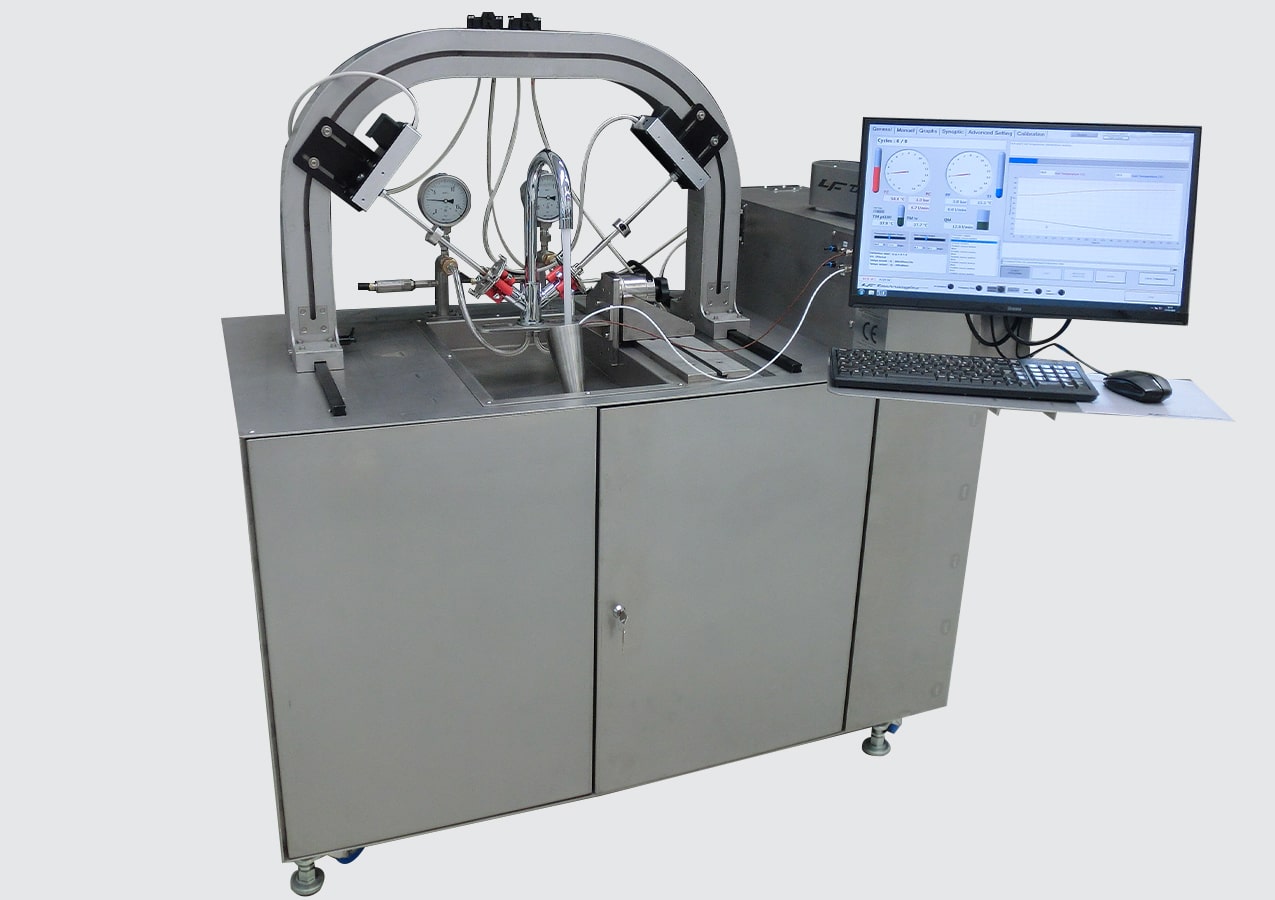

Banc de performance pour mitigeur mécanique
Der Perf-Valve-Leistungsprüfstand dient dazu, die mechanische Festigkeit und die hydraulischen Kartuschen von Wasserhähnen, Mischern oder auch thermostatischen und mechanischen Mischbatterien zu prüfen.
Test Mechanische Mischbatterie
Dauertest eines mechanischen Mischers gemäß der Norm NF077. Die Bewegung des Mischers wird durch einen synchronisierten, computergesteuerten Dreh- und Linearantrieb erreicht.
UNSER WICHTIGES TESTMODUL FÜR DIESE LE ISTUNGSTESTS für PERF-VALVE Mischbatterien
Der Leistungsprüfstand für mechanische Wasserhähne und Mischbatterien ist ein Prüfstand, dessen Ziel es ist, die Leistung von Armaturenausrüstungen mit Hilfe von Messinstrumenten zu messen. Die Station ermöglicht es, die mechanische Festigkeit und die hydraulischen Eigenschaften von mechanischen Wasserhähnen, Mischern und Mischbatterien zu testen.
Dieser Prüfstand kann verwendet werden von:
- F&E für den Entwurf ;
- die Produktion für die Durchführung von Serientests ;
- das Labor für die Charakterisierung, Qualifizierung und Einhaltung von Normen.
Unsere Armaturenprüfstände sind modular aufgebaut und können mit einer Software ausgestattet werden, die es ermöglicht, die Tests zu automatisieren, um die Messinstrumente zu steuern, selbständig normgerechte Tests durchzuführen und einen dokumentierten Bericht zu erstellen. Die Software ist verantwortlich für die Verkettung von Testszenarien (Einstellung des Durchflusses, der Temperatur, Testsequenzen nach Normen…), die Erfassung der Messergebnisse, die Durchführung von Berechnungen und die Ausgabe eines Ergebnisberichts.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
