Prüfstand für Heizbänder

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Kunde, das Centre Scientifique et Technique du Bâtiment (CSTB), hat die Aufgabe, die Qualität und Sicherheit von Gebäuden zu gewährleisten und die Innovation im Bauwesen zu unterstützen. Diese Aufgabe wird durch seine Aktivitäten erfüllt: Forschung und Expertise, Evaluierung, Zertifizierung und Verbreitung von Wissen.

Hauptfunktionen

Ziel

Entwurf und Bau eines Prüfstands für Heizbänder, der für die Zertifizierung verwendet werden soll. Es handelt sich um die Durchführung von Heizungs- (180°C) und Abkühlungsversuchen an Heizbändern und die Kontrolle ihrer Leistung.

Problematik

Entwicklung einer Prüfmethode, um zu bescheinigen, dass die Heizbänder der Norm NF EN 62395-1 entsprechen (“Prüfung der thermischen Leistung von parallelen Begleitheizungen” und “Anwendungen auf isolierten Flächen”).

Lösung und Ergebnis

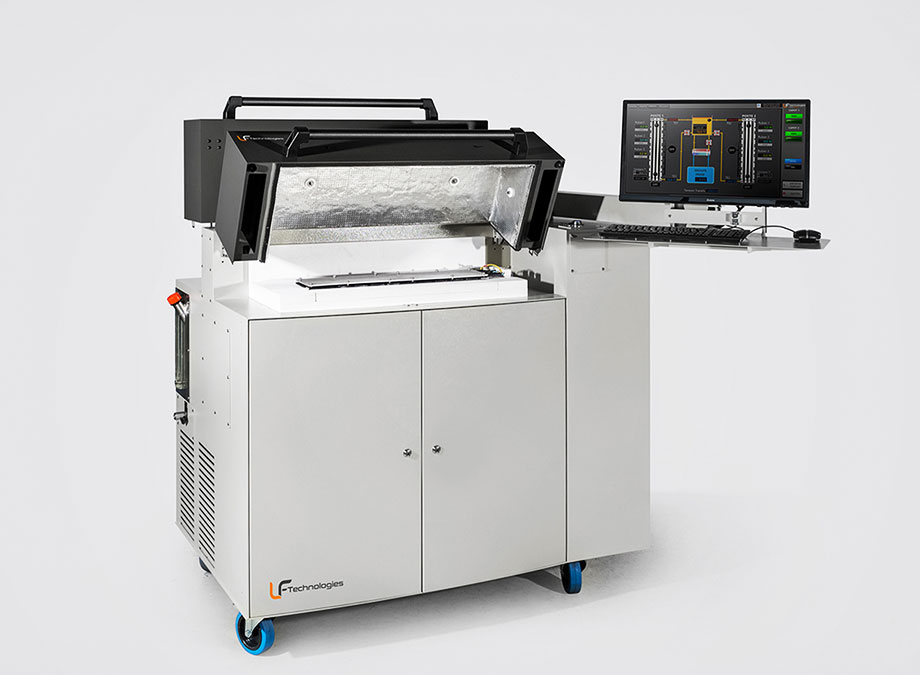

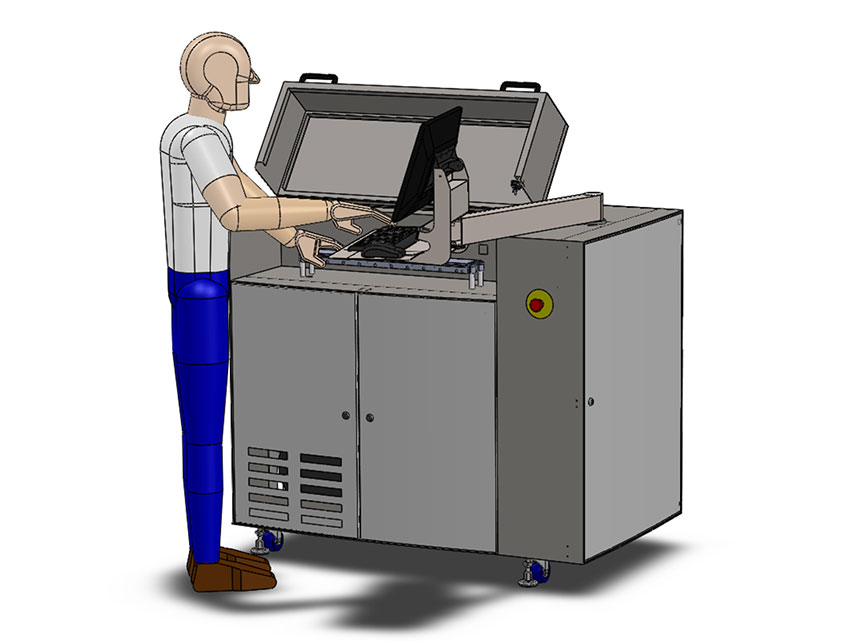

Das vorgeschlagene System umfasst eine Testzone und einen Temperaturregelkreis sowie ein System zur Steuerung der Teststreifen. Der Prüfstand verfügt über zwei Testbereiche.

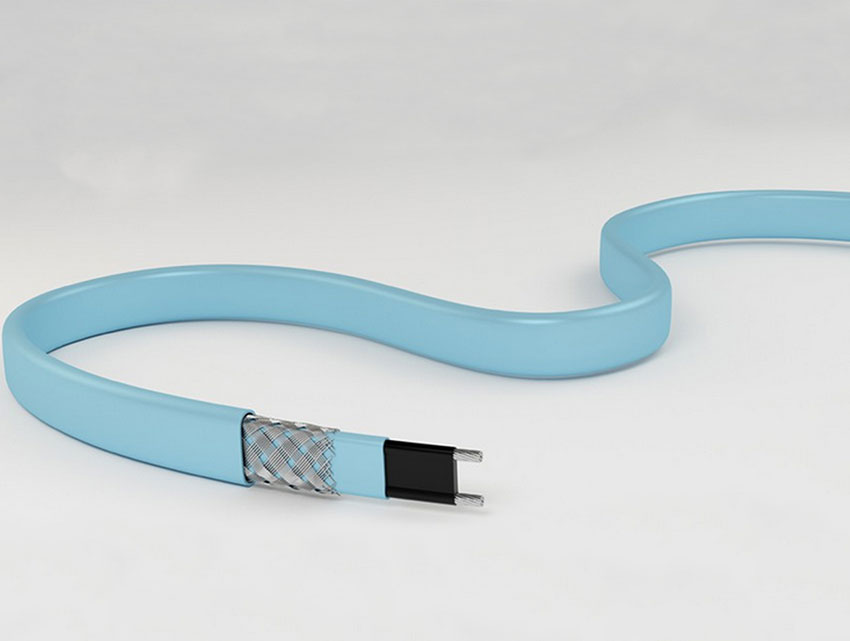

Die Heizbänder (selbstregulierend und mit konstanter Leistung) sind in einem speziellen Werkzeug eingeschlossen, das an einer Temperaturregelungsplatte befestigt ist. Die gesamte Einheit ist in einem wärmeisolierten Gehäuse eingeschlossen.

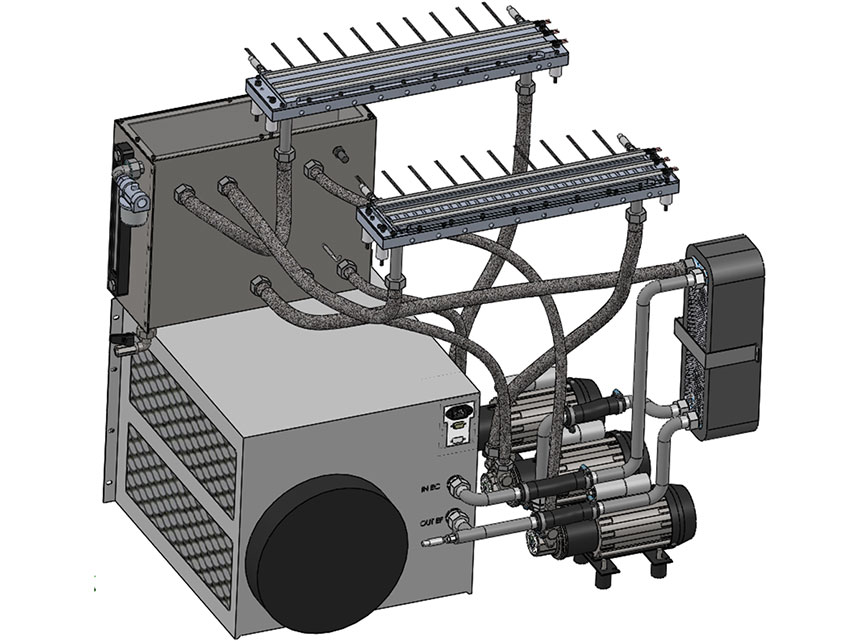

Die Wärmeregulierung der Platte wird durch elektrische Heizpatronen und einen Kühlölkreislauf gewährleistet.

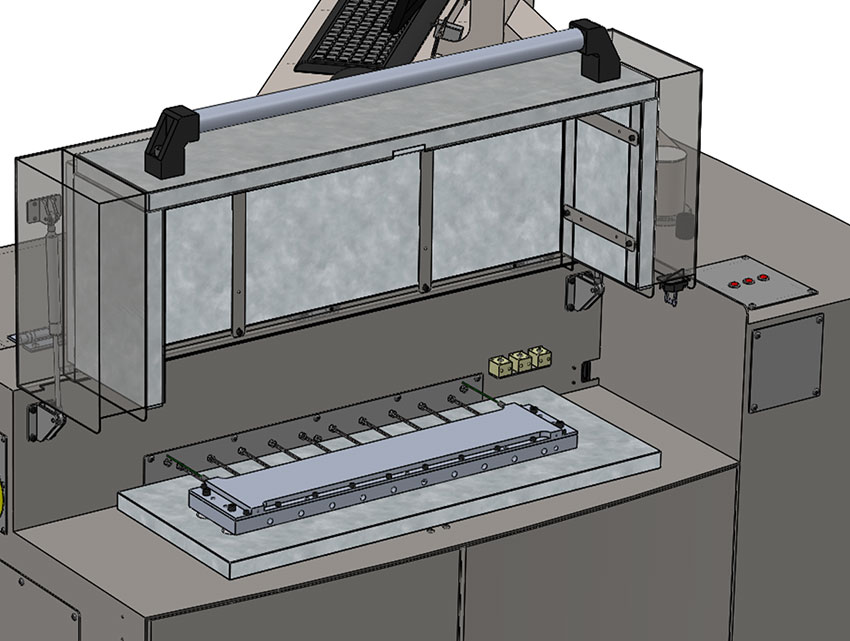

Der Testbereich, in dem sich die zu prüfenden Proben befinden, besteht aus einer Sicherheitsabdeckung, dem Temperaturregelungsblock und den elektrischen Klemmen, die den elektrischen Anschluss der Bänder ermöglichen.

Alle Tests werden über ein Programm gesteuert, das von unseren Technikern speziell für diese Anwendung entwickelt wurde. Die Steuerungssoftware gewährleistet eine intuitive und ergonomische Bedienung. Die Software verfügt über ein Modul zur Anzeige von Kurven, ein Modul zur automatischen Analyse und Berichterstattung usw. Die Software ist mit einer Vielzahl von Funktionen ausgestattet.
