Druck-/Durchflussprüfstand

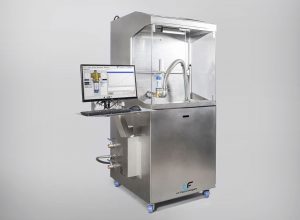

Der von LF Technologies errichtete Prüfstand führt Tests an Druckminderern gemäß der Norm NF EN 1567 durch.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Unser Kunde, ein französisches Unternehmen, ist der europäische Marktführer in der Wasserverteilung und -verwaltung in Gebäuden.
Hauptfunktionen
Ziel
Testen Sie Druckminderer mit verschiedenen Parametern, bevor Sie mit der Produktion beginnen.
Problematik
Der Prüfstand muss Prüfungen gemäß NF EN 1567 (Bauarmaturen – Wasserdruckminderer und kombinierte Wasserdruckminderer – Anforderungen und Prüfungen) durchführen.
Lösung und Ergebnis
LF Technologies hat einen autonomen Prüfstand für Druckminderer entwickelt und gebaut, der mit einer mehrstufigen Zentrifugalpumpe ausgestattet ist, die von einem Frequenzumrichter gesteuert wird. Ein Drucksensor am Eingang des Durchflussmessers ermöglicht die Regelung des Drucks durch Veränderung der Pumpendrehzahl von 0,5 bis 16 bar.

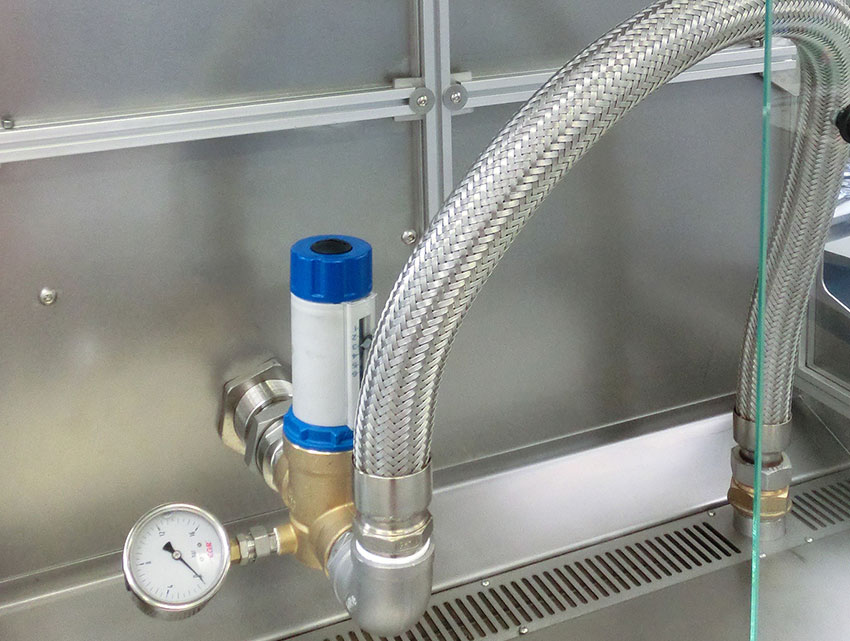

Der zu testende Druckminderer wird mit Hilfe von entsprechenden Anschlüssen auf dem Prüfstand installiert.
Zwei Sensoren messen den ΔP zwischen oberhalb und unterhalb des Teststücks. Der Durchfluss variiert von 0 bis 11.000 l/h mittels eines motorisierten Ventils.
Eine Umwälzpumpe und ein Wärmetauscher sorgen für die Kühlung des Wassers aus dem Tank in der Bank, und die Temperatur wird über eine Temperatursonde überwacht.

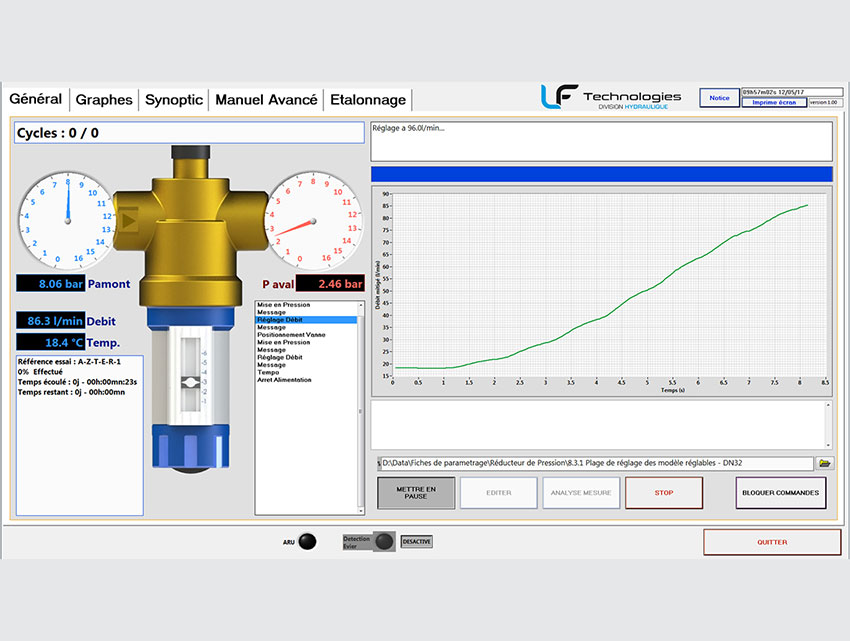

Das Programm, das auf dem Steuerungs-PC installiert ist, wurde unter LabVIEW entwickelt. Das Programm steuert den Prüfdruck (über eine Pumpe) und den Durchfluss (über ein Proportionalventil), misst, zeigt Kurven an und zeichnet auf:
- Ein- und Ausgangsdruck ;
- die Rate ;
- die Temperatur.
Getestete Produkte
Druckminderer

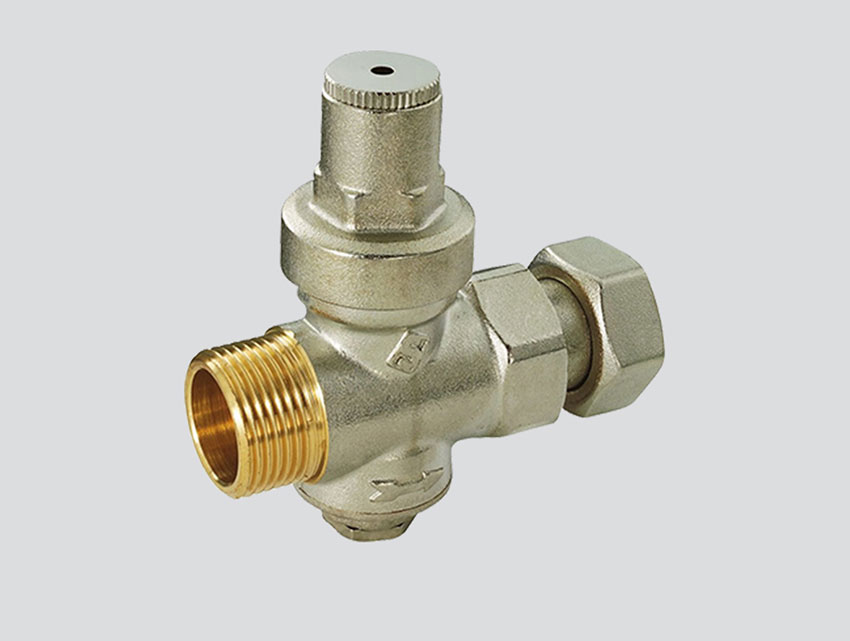

Ein Druckminderer ist ein Gerät, das den Eingangsdruck senkt, um am Ausgang einen eingestellten und konstanten Wert zu erhalten.
UNSER TESTBANK FÜRDIESE T ESTS Armaturen – Durchfluss-/Drucktests
FLOW
Hauptfunktionen
Der Druck-/Durchflussprüfstand ermöglicht es, das Verhalten von Komponenten von Sanitärarmaturen unter hohem Druck und hohen Durchflüssen zu überprüfen.
Betriebsart
Die Station ist mit einer mehrstufigen Zentrifugalpumpe ausgestattet, die von einem Variator gesteuert wird. Die Pumpe saugt Wasser aus einem Behälter im Inneren der Station an und fördert es durch einen magnetischen Durchflussmesser in das zu testende Produkt. Am Eingang des Testprodukts befindet sich ein präziser und schneller Drucksensor, der den Druck regelt. Zwei Niveauschalter im Inneren des Tanks stellen sicher, dass die Pumpe immer Wasser ansaugt.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
