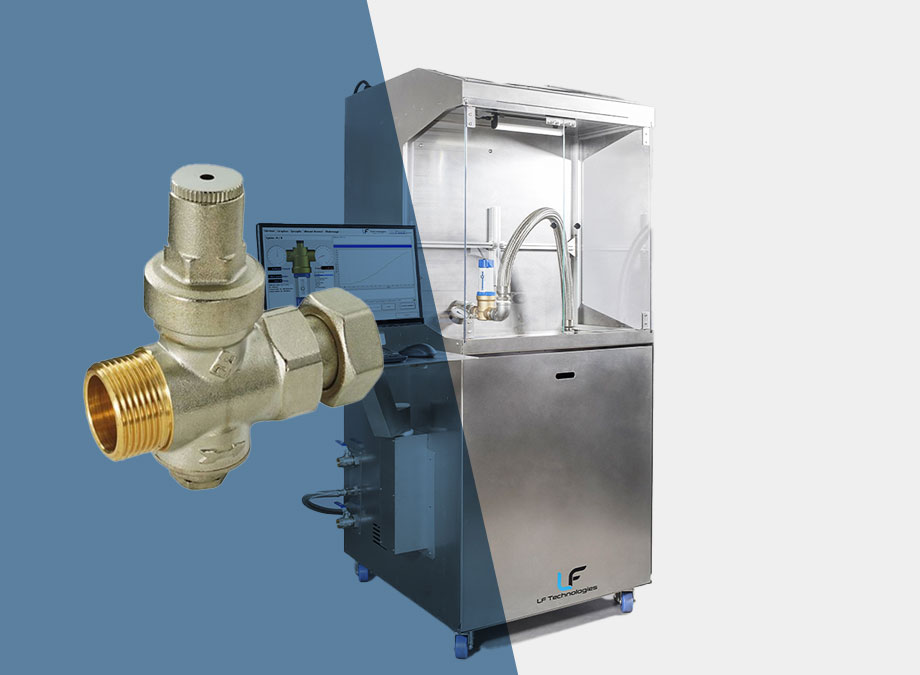

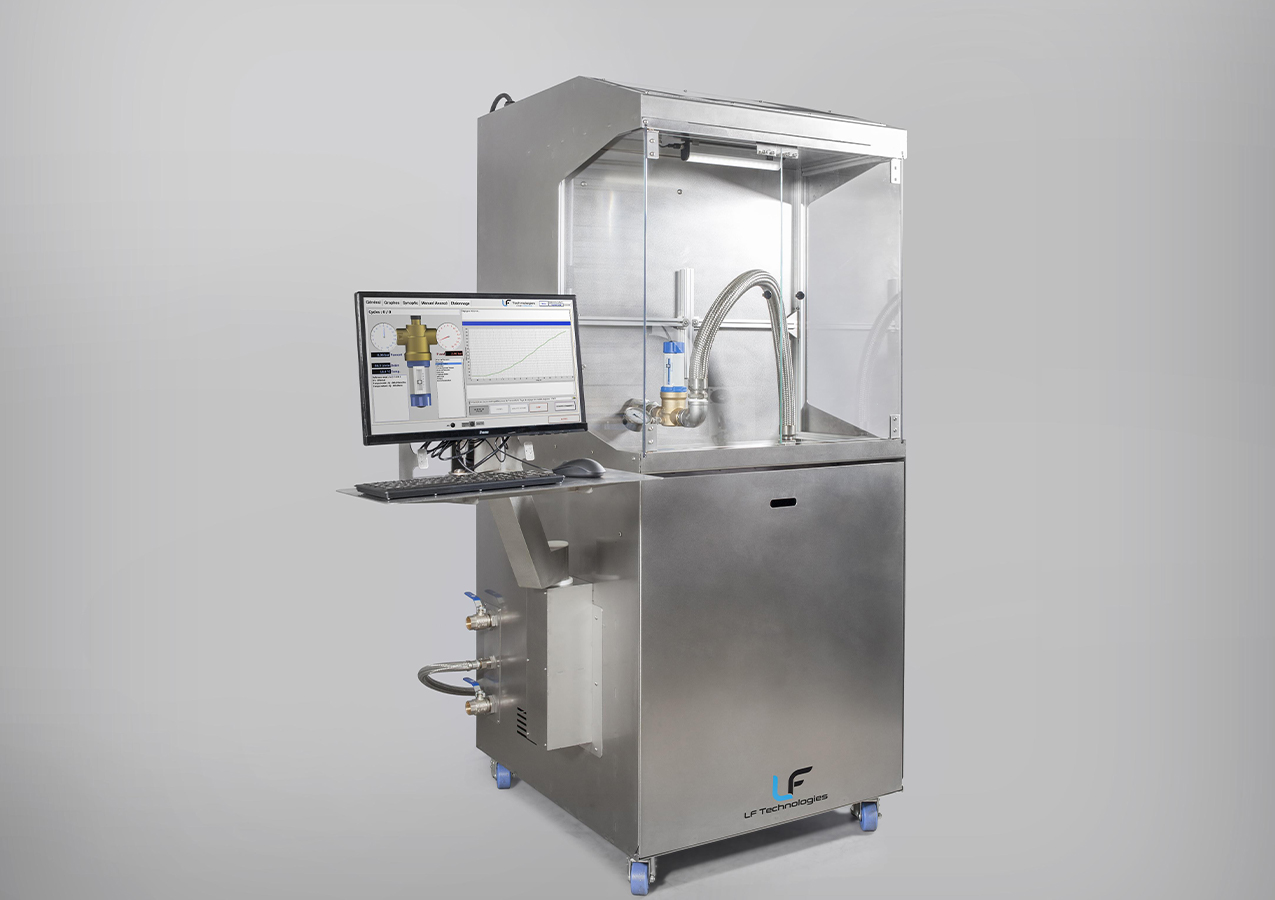

Durchfluss-/Druckprüfstand für Hähne und Ventile
Der Druck-/Durchflussprüfstand ermöglicht es, das Verhalten von Komponenten von Sanitärarmaturen unter hohem Druck und hohen Durchflüssen zu überprüfen.
Getestete Produkte
Branchen
Hauptfunktionen
Der Druck-/Durchflussprüfstand ermöglicht es, das Verhalten von Komponenten von Sanitärarmaturen unter hohem Druck und hohen Durchflüssen zu überprüfen.
Betriebsart
Entdecken Sie die Funktionsweise unseres Druck- und Durchflussprüfstands.
Die Station ist mit einer mehrstufigen Zentrifugalpumpe ausgestattet, die von einem Variator gesteuert wird. Die Pumpe saugt Wasser aus einem Behälter im Inneren der Station an und fördert es durch einen magnetischen Durchflussmesser in das zu testende Produkt. Am Eingang des Testprodukts befindet sich ein präziser und schneller Drucksensor, der den Druck regelt. Zwei Niveauschalter im Inneren des Tanks stellen sicher, dass die Pumpe immer Wasser ansaugt.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
Banc de test débit/pression
Der Durchfluss-/Druckprüfstand ermöglicht es, das Verhalten von Sanitärarmaturen zu überprüfen.

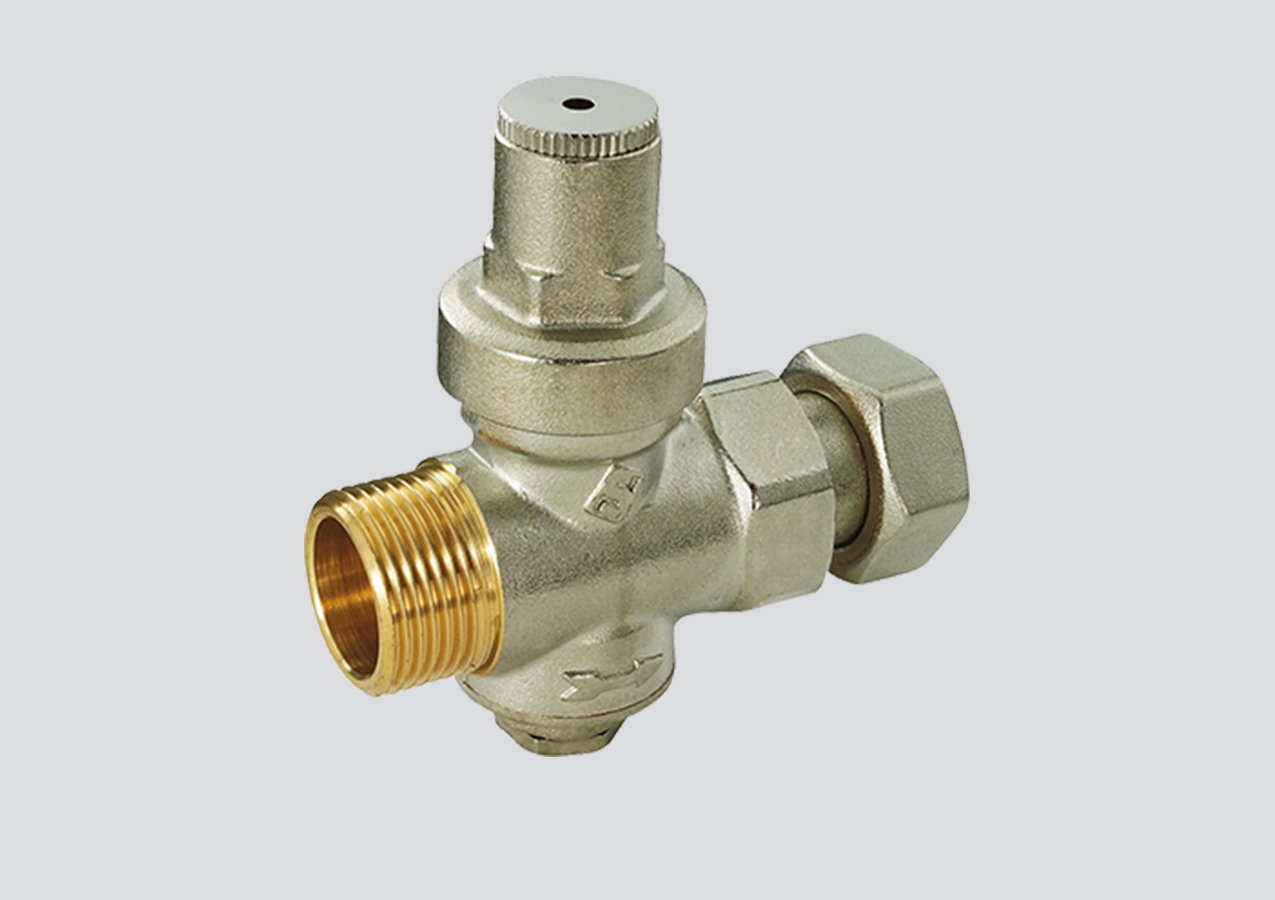

Réducteur de pression
Vérification de la stabilité de la pression de sortie en fonction de la pression amont et du débit.

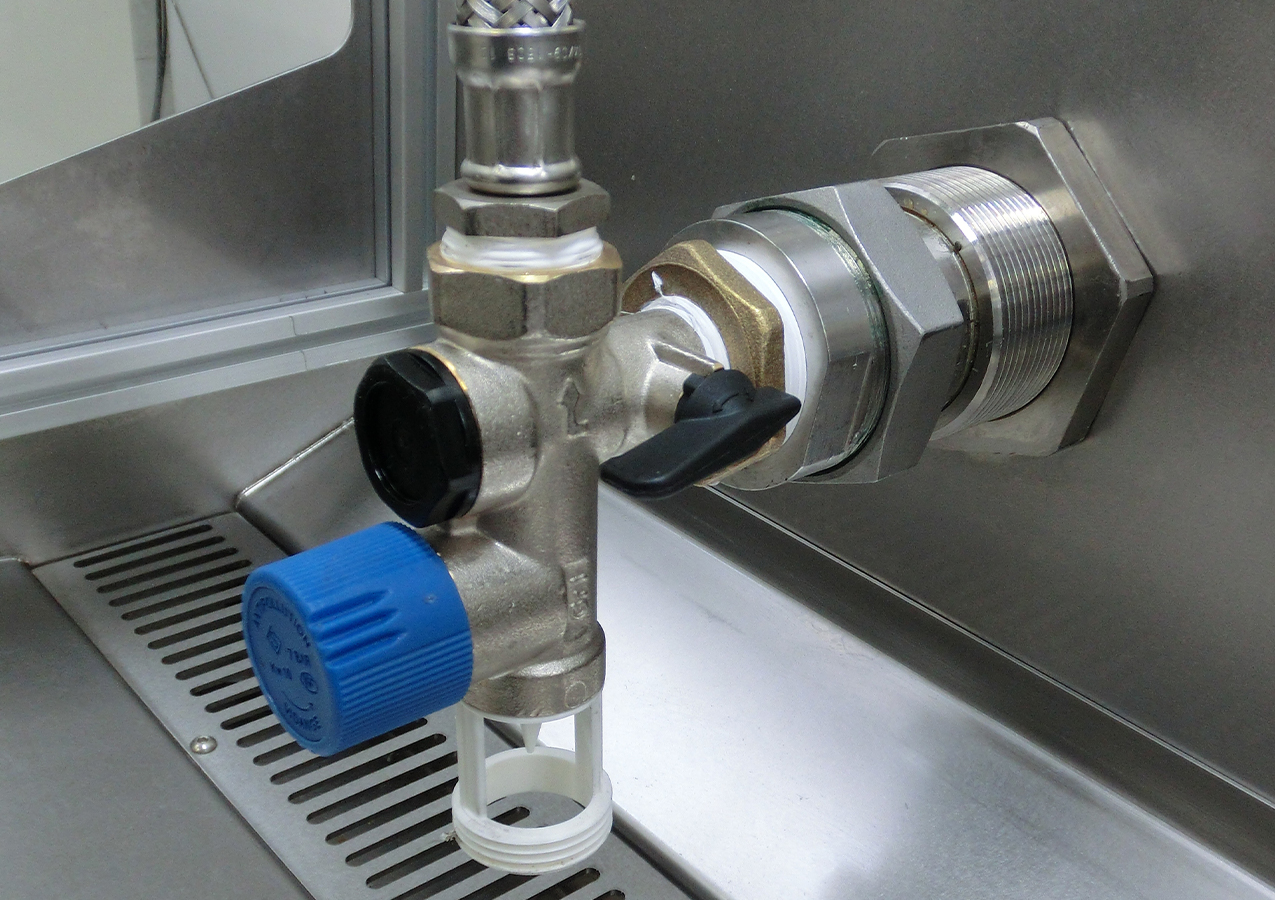

Groupe de sécurité chauffe-eau
Essai sous pression pour vérifier l’ouverture et la résistance mécanique de la commande de levée de la soupape de sécurité.
Soupape de sécurité
Überprüfen Sie den Öffnungs- und Schließdruck des Leckagekontrollventils.
Vorteile des Flow
- Geschlossener Kreislauf
- Druck- oder flussgesteuerte Pumpe
- Automatische Regulierung des Druckverlustes
- Automatische Kühlung
Geschlossener Kreislauf
In Verbindung mit dem internen Tankregulierungssystem ermöglicht diese Ausstattung den Betrieb des Prüfstands in einem geschlossenen Kreislauf.
Druck- oder flussgesteuerte Pumpe
Die Pumpendrehzahl wird automatisch auf einen Sollwert für Druck, Durchfluss oder Druckabfall geregelt.

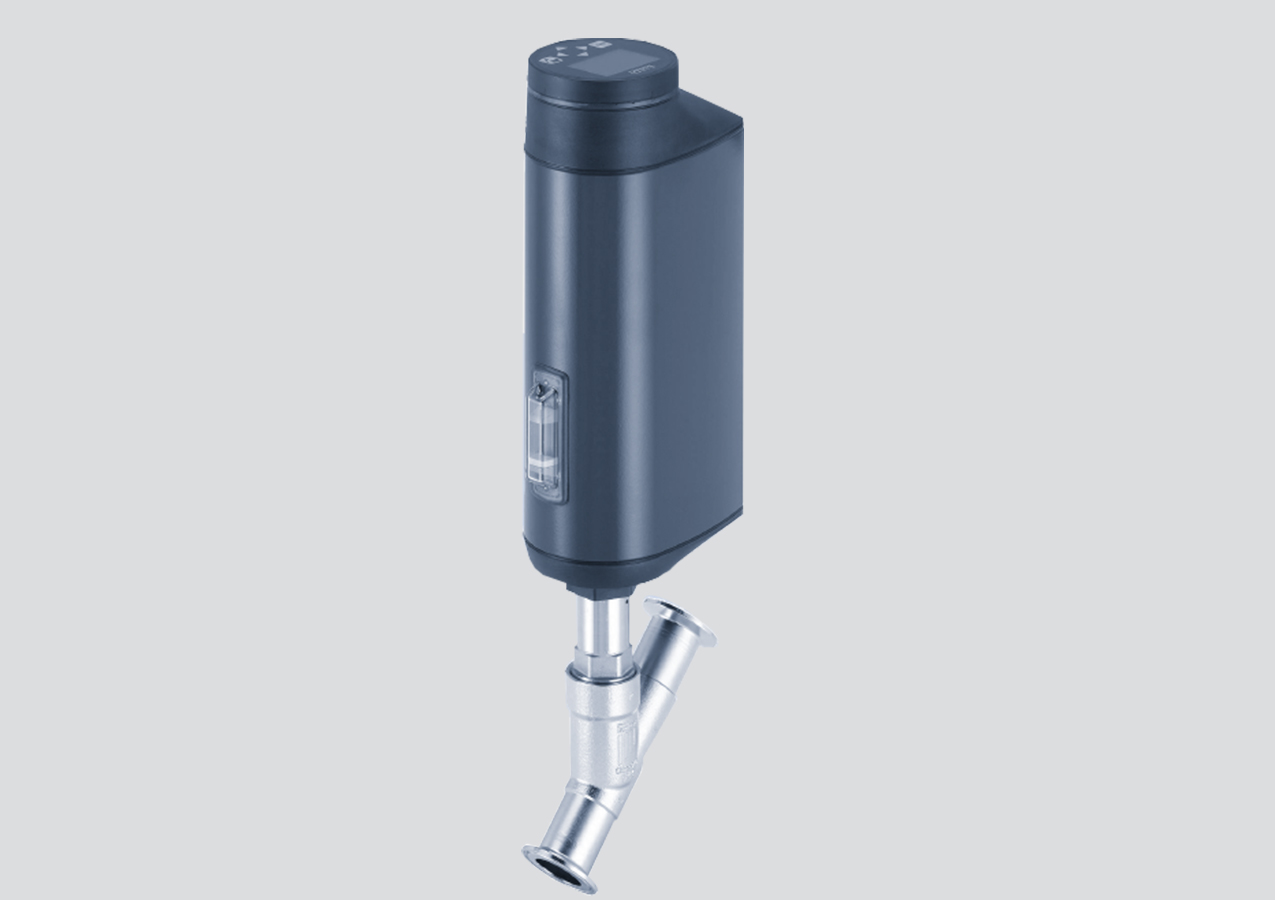

Automatische Regulierung des Druckverlustes
Das Proportionalventil wird automatisch so eingestellt, dass es einen Druckverlust im Kreislauf simuliert.

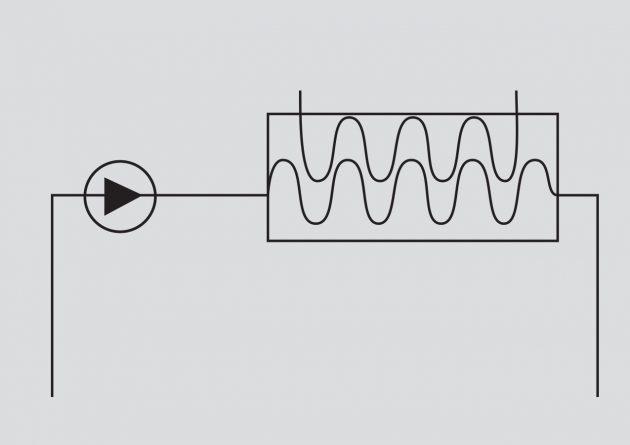

Automatische Kühlung
Der Kühlkreislauf ermöglicht Tests mit einer stabilisierten Temperatur, unabhängig von der Leistungsaufnahme.
TECHNISCHE DATEN von Armaturen – Durchfluss-/Drucktests
Caractéristiques de l'appareil | Flow-100 | Flow-160 |
Débit maxi à 16 bar | 100 l/min | 160 l/min |
Pression maxi à débit nul | 16 bar | 16 bar |
Précision des mesures de pression | 0,1 % de pression maximale | 0,1 % de pression maximale |
Débit maxi mesurable EC et EF | 100 l/min | 300 l/min |
Débit mini mesurable | 0,2 l/min | 5 l/min |
Résolution de la mesure de débit | 2% du débit maxi mesurable | 1% du débit maxi mesurable |
Temps de réponse de la mesure de débit | ≈ 0,2 s | ≈ 0,2 s |
Précision de la mesure de température | ± 0,3°C | ± 0,3°C |
Précision de la température de la cuve refroidie | ± 0,5°C | ± 0,5°C |
Kundenanwendungen
Möchten Sie mehr über hydraulische Prüfstände erfahren?
Hier finden Sie alles, was Sie wissen müssen und noch viel mehr!
Druck-/Durchflussprüfstand
Der von LF Technologies errichtete Prüfstand führt Tests an Druckminderern gemäß der Norm NF EN 1567 durch.
