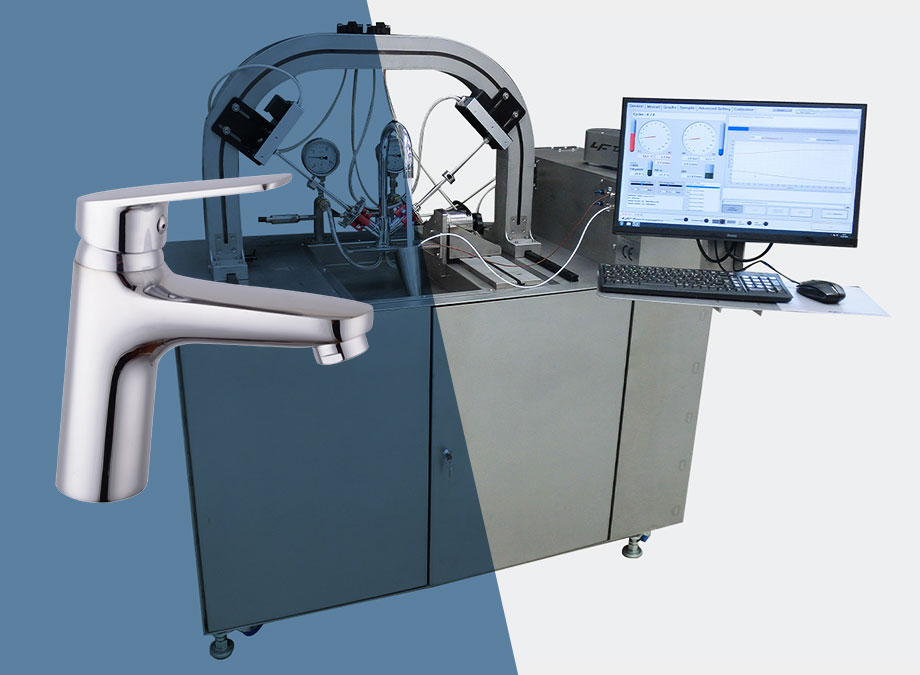

Leistungsprüfstand für Wasserhähne und Mischbatterien

perf-valve

Leistungsprüfstand für Wasserhähne und Mischbatterien

Einfache und schnelle Montage von Wasserhähnen jeglicher Form
Automatische Tests ohne manuellen Eingriff
Reproduzierbarkeit der Tests
Tests nach den Normen NF, EN, ASSE, NHS

+33 (0)2 52 56 04 20

Fordern Sie ein Angebot an

EC- und EF-Durchfluss

0-25 l/min

EC- und EF-Druck

0-6 bar

Temperaturmessung EC, EF, EM

± 0,2° C

Getestete Produkte

Branchen

Hauptfunktionen

Der Leistungsprüfstand für Wasserhähne und Mischbatterien ist ein Prüfstand, dessen Ziel es ist, die Leistung von Armaturenausrüstungen mithilfe von Messinstrumenten zu messen. Mit der Station können die mechanische Festigkeit und die hydraulischen Eigenschaften von mechanischen und thermostatischen Mischbatterien und Mischbatterien getestet werden.

Dieser Prüfstand kann verwendet werden von:

F&E für den Entwurf ;
die Produktion für die Durchführung von Serientests ;
das Labor für die Charakterisierung, Qualifizierung und Einhaltung von Normen.

Unsere Armaturenprüfstände sind modular aufgebaut und können mit einer Software ausgestattet werden, die es ermöglicht, die Tests zu automatisieren, um die Messinstrumente zu steuern, selbständig normgerechte Tests durchzuführen und einen dokumentierten Bericht zu erstellen. Die Software ist verantwortlich für die Verkettung von Testszenarien (Einstellung des Durchflusses, der Temperatur, Testsequenzen nach Normen…), die Erfassung der Messergebnisse, die Durchführung von Berechnungen und die Ausgabe eines Ergebnisberichts.

Betriebsart

Der Prüfstand erzeugt Druck mit Hilfe von Servopumpen und steuert die Bewegung der Griffe von Wasserhähnen, Mischern und Mischbatterien mit Hilfe von motorisierten Stellantrieben. Die Stellantriebe sind auf einem C-Träger angebracht, der eine flexible Befestigung aller Arten von Armaturen ermöglicht. Wenn die zu testenden Geräte auf dem Prüfstand positioniert werden, laufen die zuvor programmierten Testszenarien ab, um Druck, Durchfluss, Position, Drehmoment und Betätigungskraft zu messen.

Eigenschaften des Geräts

Platte zur Ausrichtung und Positionierung des zu testenden Geräts
Automatische Stellantriebe für alle Arten von Wasserhähnen
Vollständig rostfreier Rahmen
PC-Steuerung

Technische Spezifikationen

Bedienung von selbstlernenden Slave-Steuerungen
Servodruckerzeugung (Warmwasser, Kaltwasser) von 0 bis 6 bar (± 0,05) von 0 bis 2×25 l/min
Sofortige Druckänderung durch Programmierung
Kraft und Drehmoment zum Manövrieren 100 N; 6 Nm
Automatische Integration von Prüfnormen in die Software
Automatisches Verfassen und Bearbeiten von Testberichten nach ausgewählten Normen
Archivierung und Datenübermittlung
Optimierung der Wasserrückgewinnung (warm – kalt)

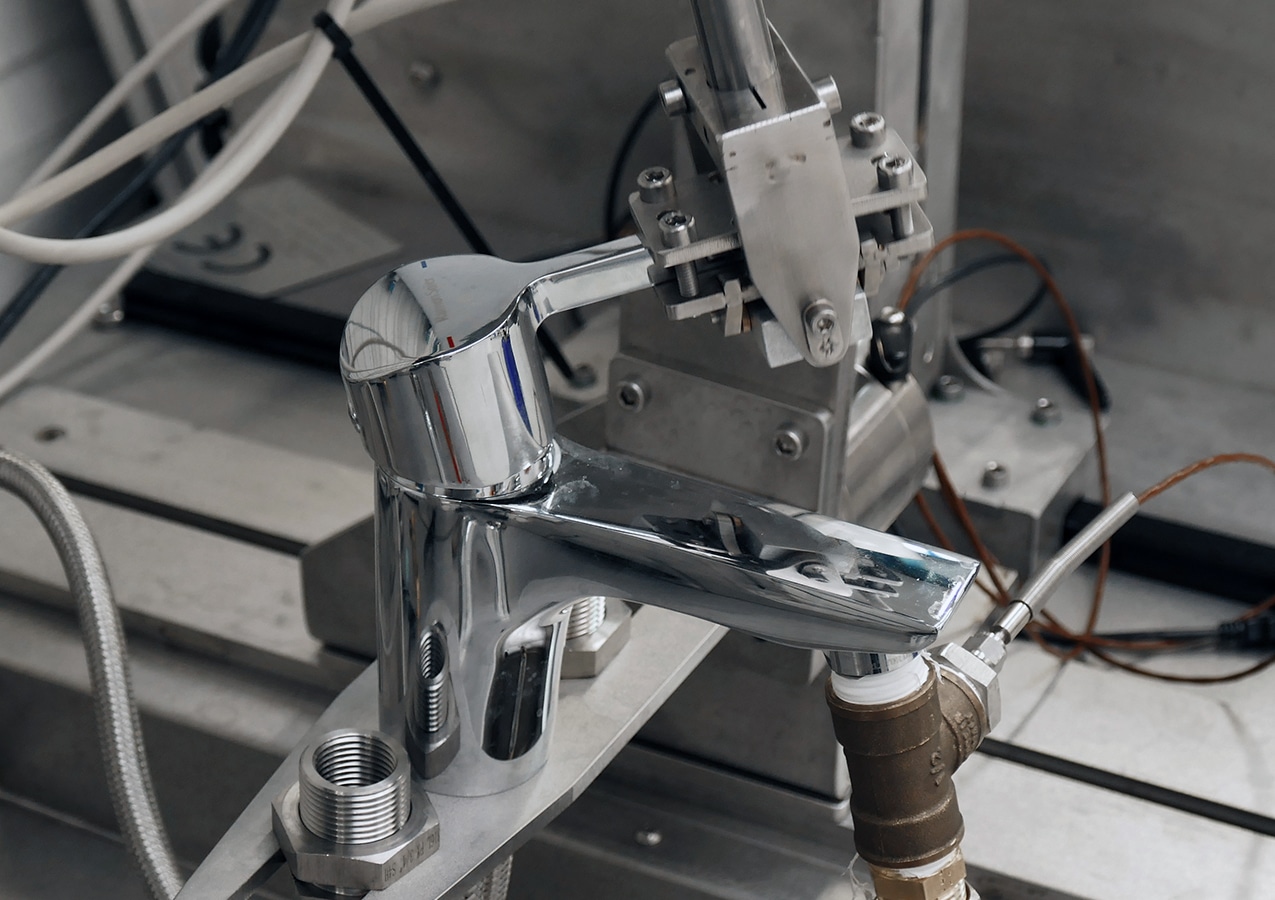

Mitigeur mécanique

Lineare und rotierende Aktoren stellen die Flussraten und Temperaturen ein.

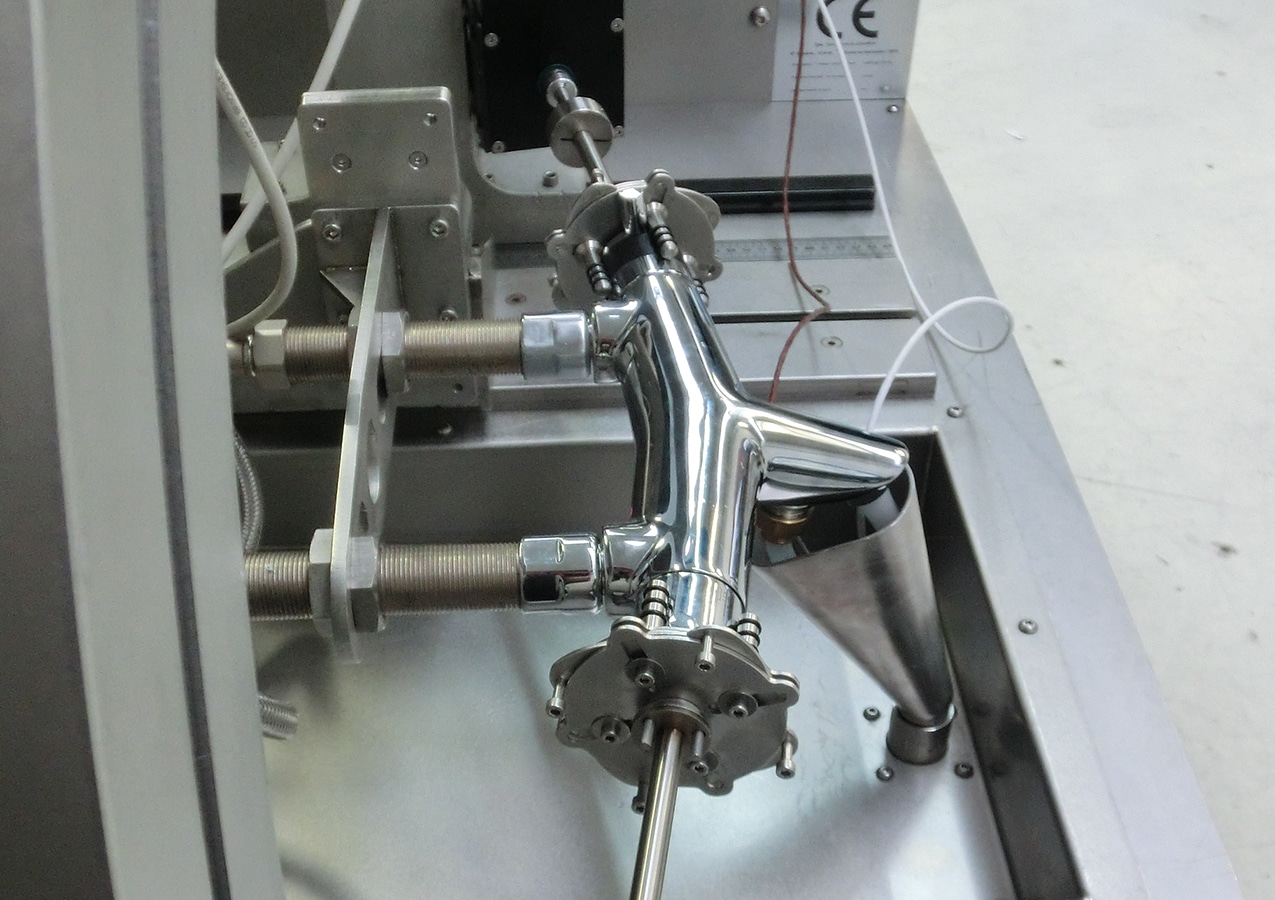

Mitigeur thermostatique

Zwei Drehantriebe werden auf die thermostatischen Mischbatterien aufgesetzt, um einen vollständigen Test gemäß den NF3-Normen zu beginnen.

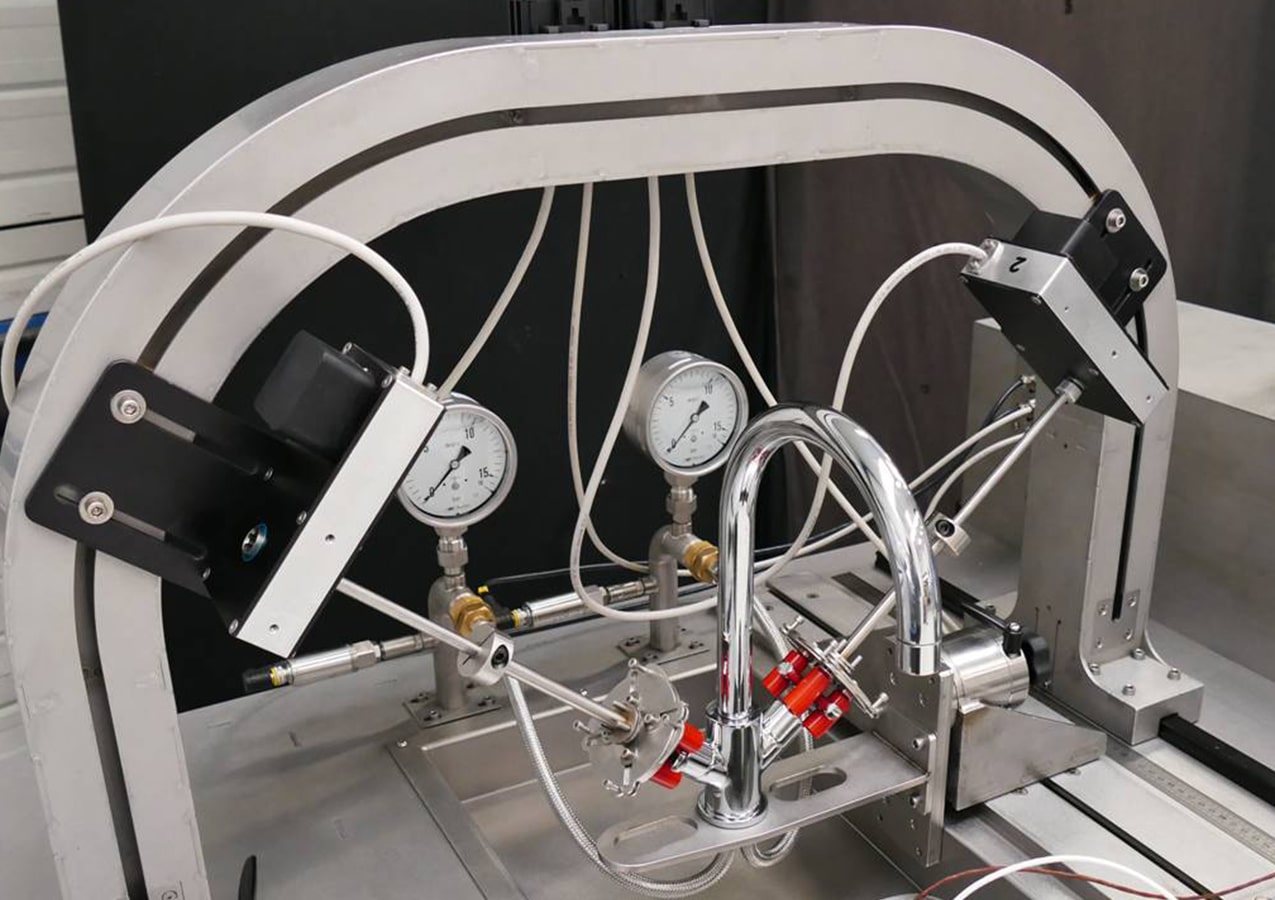

Montage simple

Die Positionierung der Armaturen auf den Stellantrieben ist einfach und schnell.

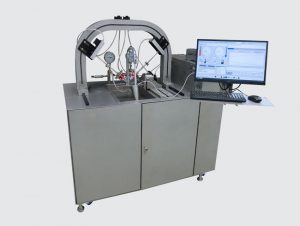

Banc de test hydraulique pour robinetterie sanitaire

Hydraulischer Prüfstand für Sanitärarmaturen

Endurance Mechanische Mischbatterie

Dauertest eines mechanischen Mischers gemäß der Norm NF077. Die Bewegung des Mischers wird durch einen synchronisierten, computergesteuerten Dreh- und Linearantrieb erreicht.

Vorteile des Perf-Valve

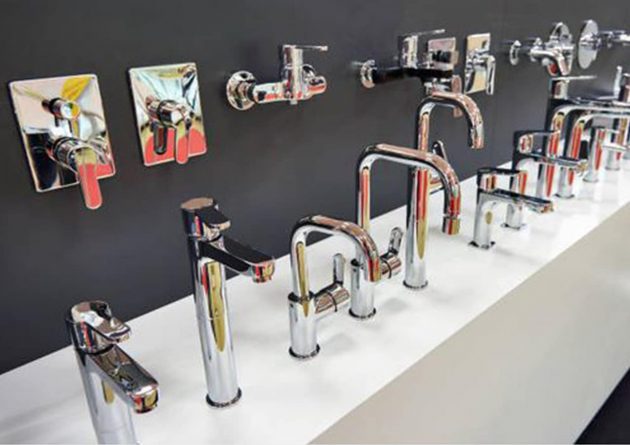

Flexibilität der Bank

Der Leistungsprüfstand kann an eine Vielzahl von Armaturen angepasst werden und erweitert somit das Spektrum der zu testenden Produkte.

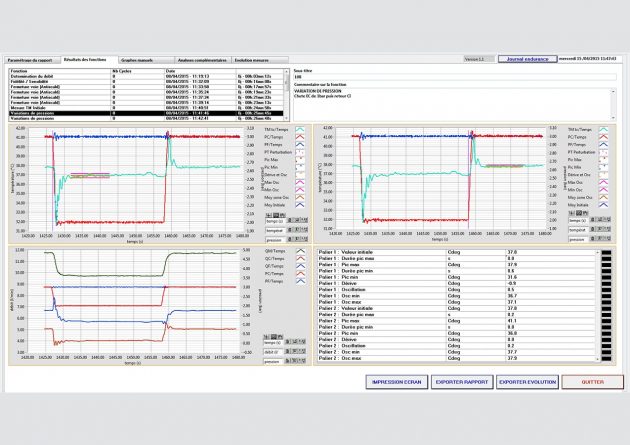

Automatische Berichte

Automatische Erstellung und Bearbeitung von Prüfberichten gemäß den ausgewählten Normen.

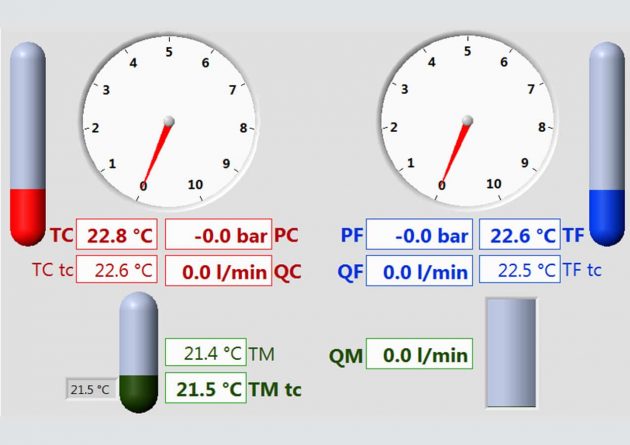

Automatische Tests

Die Tests werden automatisch durchgeführt, es ist kein manuelles Eingreifen erforderlich.

TECHNISCHE DATEN des Leistungsprüfstands für Wasserhähne und Mischbatterien

Spécification	Perf-Valve
Performances Hydrauliques
Débit EC et EF	0-25 L/min
Pression EC et EF	0-6 bar
Mesure de pression	± 0,01 bar
Débitmètrie EC, EF, EM	± 0,1 l/min
Régulation de pression EC et EF	± 0,05 bar
Performances Thermiques
Mesure de température EC, EF, EM	± 0,2° C
Performances Mécaniques
Actionneur rotatif
Couple max. dans les 2 sens	6 N.m
Vitesse max. dans les 2 sens	180°/s
Résolution de la mesure de couple	0,01 N.m
Résolution de la mesure de position angulaire	0,1°
Angle de rotation max	illimité
Actionneur linéaire
Force max. dans les 2 sens	100 N
Course max	125 mm
Vitesse max	<40 mm/s
Précision de la mesure de force	± 0,1 N
Précision de la mesure de position	± 0,02 mm
Dimension du Poste
Largeur	1 400 mm
Profondeur	800 mm
Hauteur	1 500 mm
Poids	≈250 kg

OPTIONEN

Actionneur linéaire

Der Linearantrieb dient zur Steuerung von Armaturen, wie z.B. der Durchflussmenge eines mechanischen Mischers, der Steuerung von Umschaltern, zeitgesteuerten Armaturen, etc. Er ist mit einer Kraft- und Positionsmessung ausgestattet und kann in Position, Geschwindigkeit und Kraft gesteuert werden.

Actionneur rotatif

Der Drehantrieb dient zur Betätigung von Drehantrieben für Wasserhähne. Er ist mit einer Drehmoment- und Positionsmessung ausgestattet und kann in Position, Geschwindigkeit und Drehmoment gesteuert werden. Die Abtriebswelle ist eine Hohlwelle mit Keilnut, die eine Vielzahl von Werkzeugen aufnehmen kann. Sie kann auch mit einem Linearantrieb verbunden werden (z.B. für mechanische Einhebelmischer).

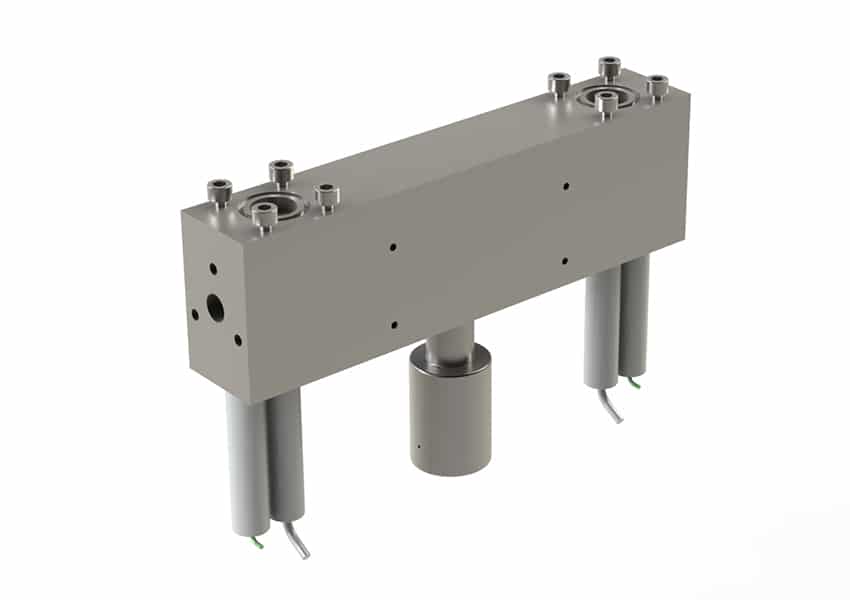

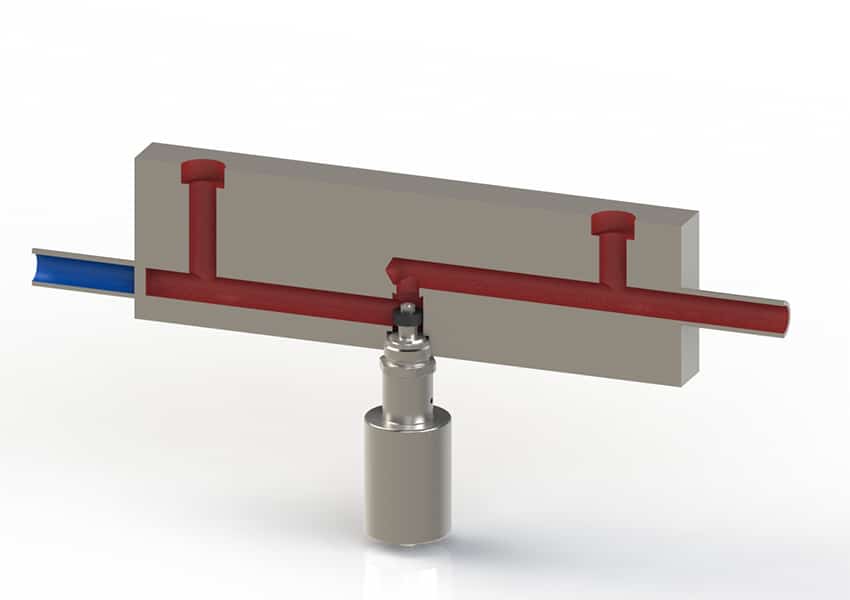

By-Pass Chaud Froid

Der Heiß-Kalt-Bypass ermöglicht es, heißes Wasser in den Kaltwasseranschluss des Wasserhahns zu leiten und umgekehrt. Dieses System wird insbesondere verwendet, um das Gehäuse von Thermostatventilen während des thermischen Abschalttests zu kühlen (anfängliche Wasserentnahme).

Cuves internes de régulation de température par échangeurs sur sources externes

Die Temperierwannen sorgen für eine interne Warm- und Kaltwassertemperaturregelung im Prüfstand und sind somit unabhängig von externen Stromversorgungen. Dank des begrenzten Volumens der Tanks kann die Änderung des Temperatursollwerts in weniger als einer Minute erfolgen und eine hochpräzise Temperaturregelung unabhängig von den Test- und Versorgungsbedingungen des Prüfstands gewährleistet werden. Die Heiz- und Kühlleistung wird von externen Wasserversorgungen bereitgestellt, die entweder ein vorhandenes System der Anlage oder unabhängige Warm- und Kaltwasserschleifen sein können.

Détection de fuites internes et externes

Das System zur Erkennung von internen und externen Lecks besteht aus zwei Lecksuchsensoren. Der erste befindet sich am Ausgang des Wasserhahns, um sicherzustellen, dass der Wasserhahn nicht tropft, wenn er sich in der geschlossenen Position befindet (internes Leck). Der zweite Sensor ist an der Spüle angebracht, um ein abnormales externes Leck am Wasserhahn zu erkennen und den Test und die Wasserzufuhr zur Bank zu stoppen.

Tests de pression statique jusqu’à 16 bar

Mit diesem System können Sie Dichtheitsprüfungen bei hohem Druck durchführen, wenn der Hahn in der geschlossenen Position ist, bis zu 16 bar.

Logiciel d’analyse et de rapport automatique

Die Software für automatische Analysen und Berichte ermöglicht es, ausgehend von den Messdateien Analysen jeder Testfunktion nach verschiedenen Standards durchzuführen, Kurven und numerische Ergebnisse anzuzeigen und einen automatischen Testbericht zu erstellen.

Abaissement rapide de température d’eau chaude

Dieses System ermöglicht eine plötzliche Absenkung der Warmwassertemperatur um bis zu 12°C in wenigen Sekunden. Es wird insbesondere verwendet, um das Verhalten von thermostatischen Mischern bei einer plötzlichen Änderung der Temperatur des Warmwassers zu charakterisieren.

Motorisation de la platine de fixation des appareils

Die Motorisierung der Hahnbefestigungsplatte ermöglicht eine präzise und einfache Positionierung des Hahns in Bezug auf den Befestigungsbalken der Antriebe in zwei Achsen (Translation und Rotation). Durch die Programmsteuerung kann der Benutzer eine bestimmte Testposition speichern, die mit einem bestimmten Armaturentyp verbunden ist.

Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé

Wenn die Wasserversorgung einer Bank ein geschlossener Kreislauf ist, kann der Verteiler das Mischwasser, das vom Wasserhahn gemischt wird, proportional zur Temperatur in den Warmwasser- und den Kaltwasserkreislauf zurückführen. Mit diesem System können die Heiz- und Kühlleistungen des Warm- und Kaltwassergenerators stark reduziert werden.
