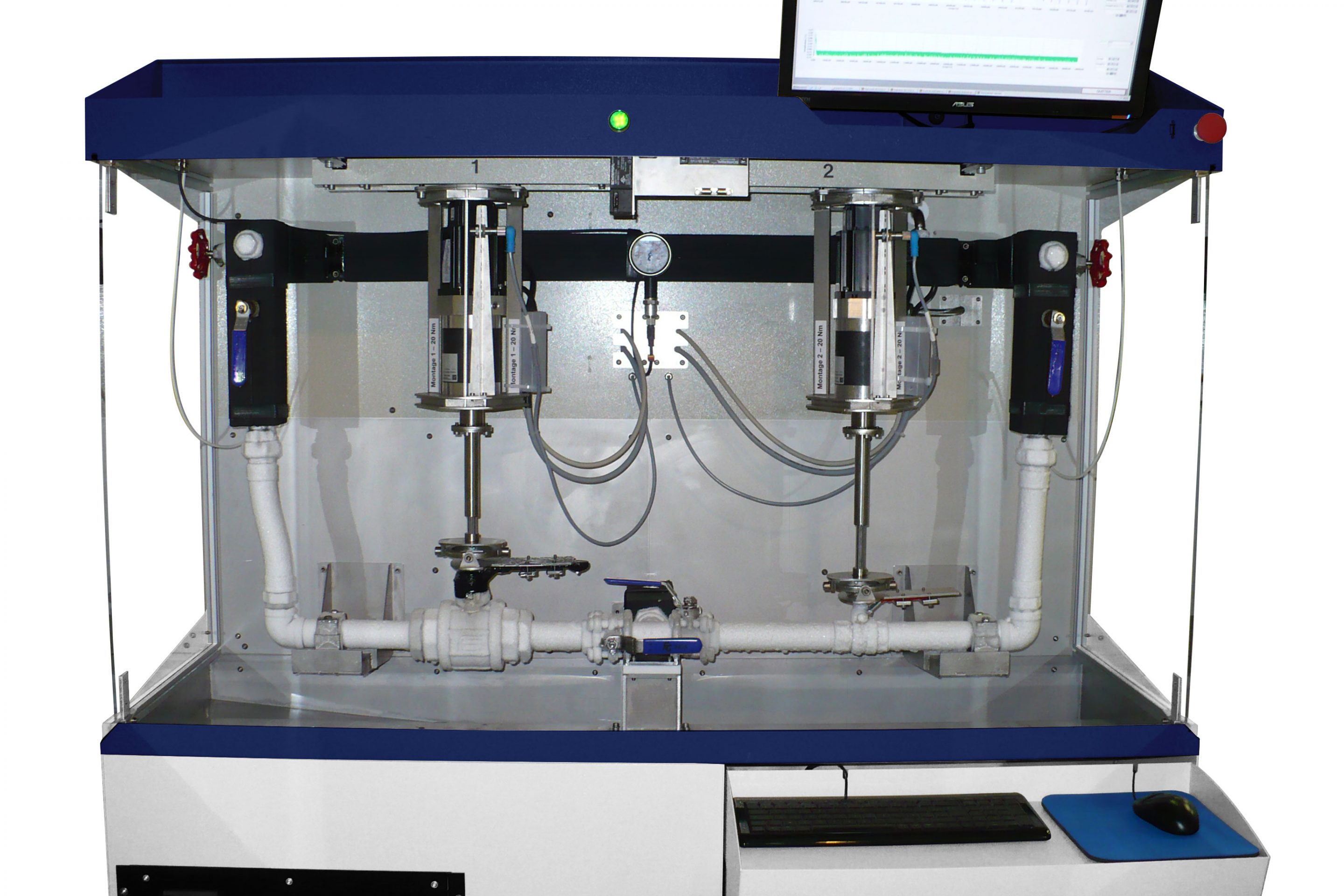

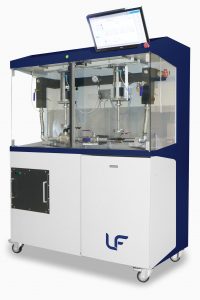

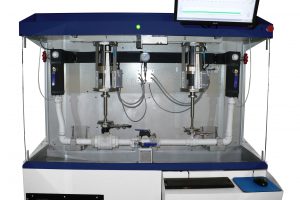

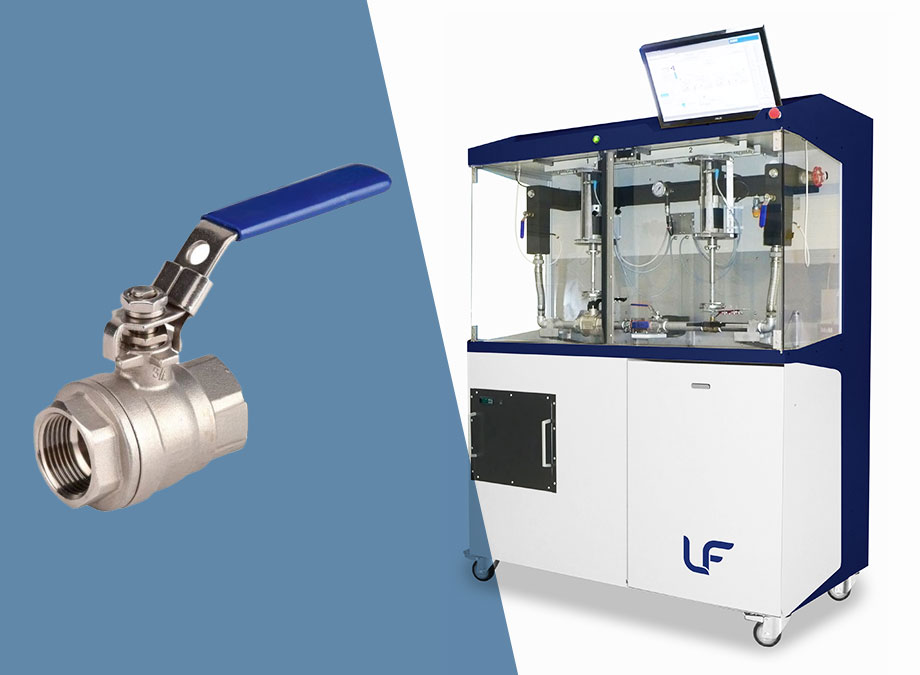

Prüfstand für Kugelhähne (RTS)
Der Dauerprüfstand für Kugelhähne (RTS) testet die Widerstandsfähigkeit von Ventilen und Kugelhähnen, die hohen Drehmomenten und extremen Temperaturschwankungen ausgesetzt sind. Er gewährleistet die Zuverlässigkeit der Armaturen durch automatisierte und reproduzierbare Tests, die den Normen entsprechen.
Getestete Produkte
Branchen
Hauptfunktionen
Der Dauerprüfstand für Kugelhähne (RTS) wurde entwickelt, um die tatsächlichen Einsatzbedingungen von Ventilen und Kugelhähnen zu simulieren, indem die Komponenten extremen Torsions- und Temperaturzyklen ausgesetzt werden. Seine fortschrittliche Automatisierung ermöglicht eine genaue Kontrolle der Tests und eine optimale Wiederholbarkeit der Prüfungen.
Hauptfunktionen :
- Anwendung hoher Drehmomente bis zu 100 Nm zum Testen der mechanischen Festigkeit.
- Thermische Simulation von -5°C bis +110°C zur Nachbildung extremer Bedingungen.
- Durchführung von programmierbaren Testzyklen.
- Automatisierte Steuerung mit präziser Regelung von Drehmoment, Temperatur, Durchfluss und Druck.
- Datenerfassung und -analyse in Echtzeit für eine vollständige Rückverfolgbarkeit.
Betriebsart
Der Dauerprüfstand für RTS funktioniert, indem er Kugelventile und Kugelhähne unter kontrollierter Temperatur wiederholten Torsionszyklen aussetzt.
- Vorbereitung des Tests :
- Installation des Ventils auf der Bank.
- Konfiguration der Parameter: Drehmoment, Temperatur, Durchfluss, Druck, Anzahl der Zyklen.
- Ausführung des Zyklus :

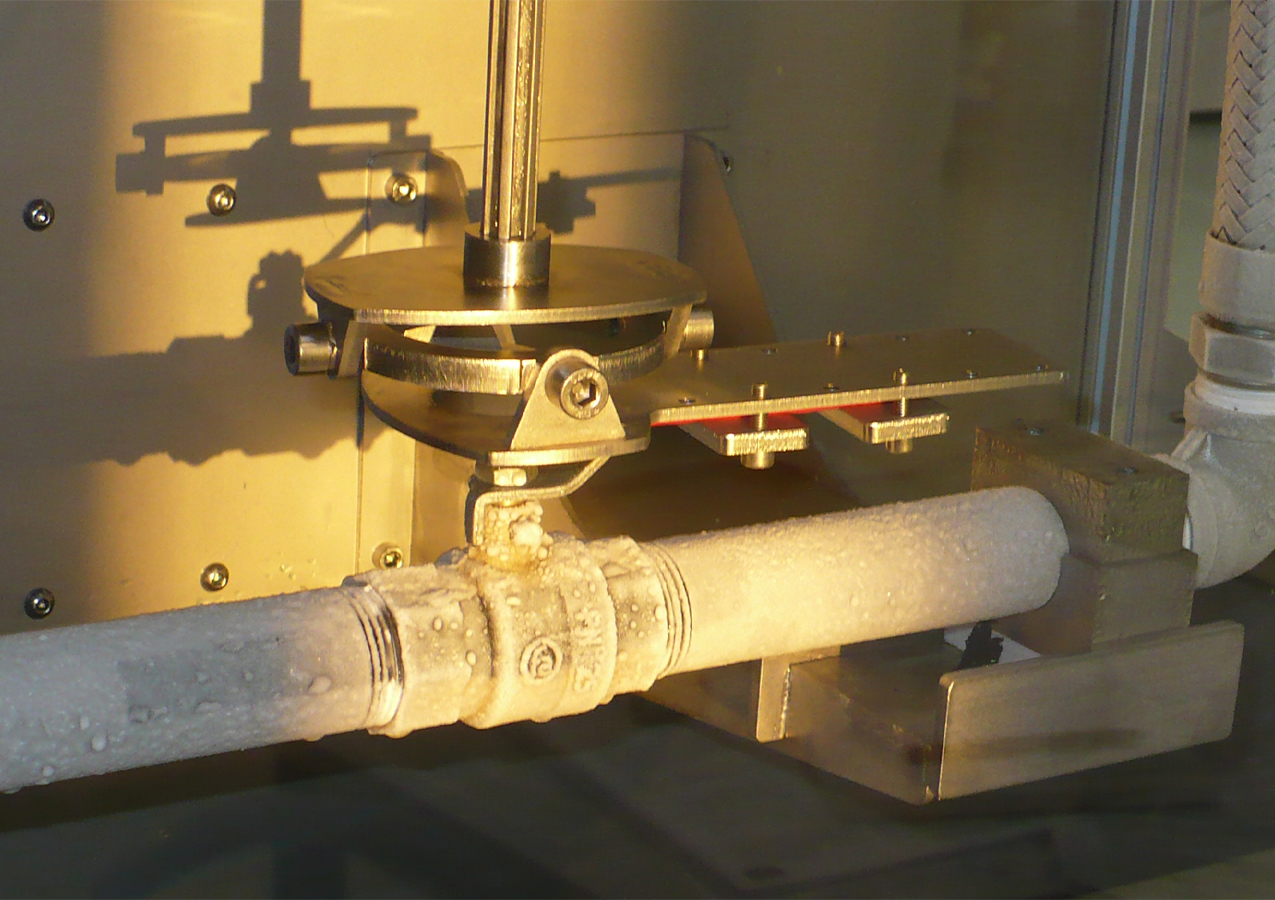

- Drehmomentgesteuertes Schließen/Öffnen des Hahns.
- Exposition gegenüber einer kontrollierten Medientemperatur zwischen -5°C und +110°C.
- Automatische Verkettung von Zyklen.
- Analyse der Ergebnisse :

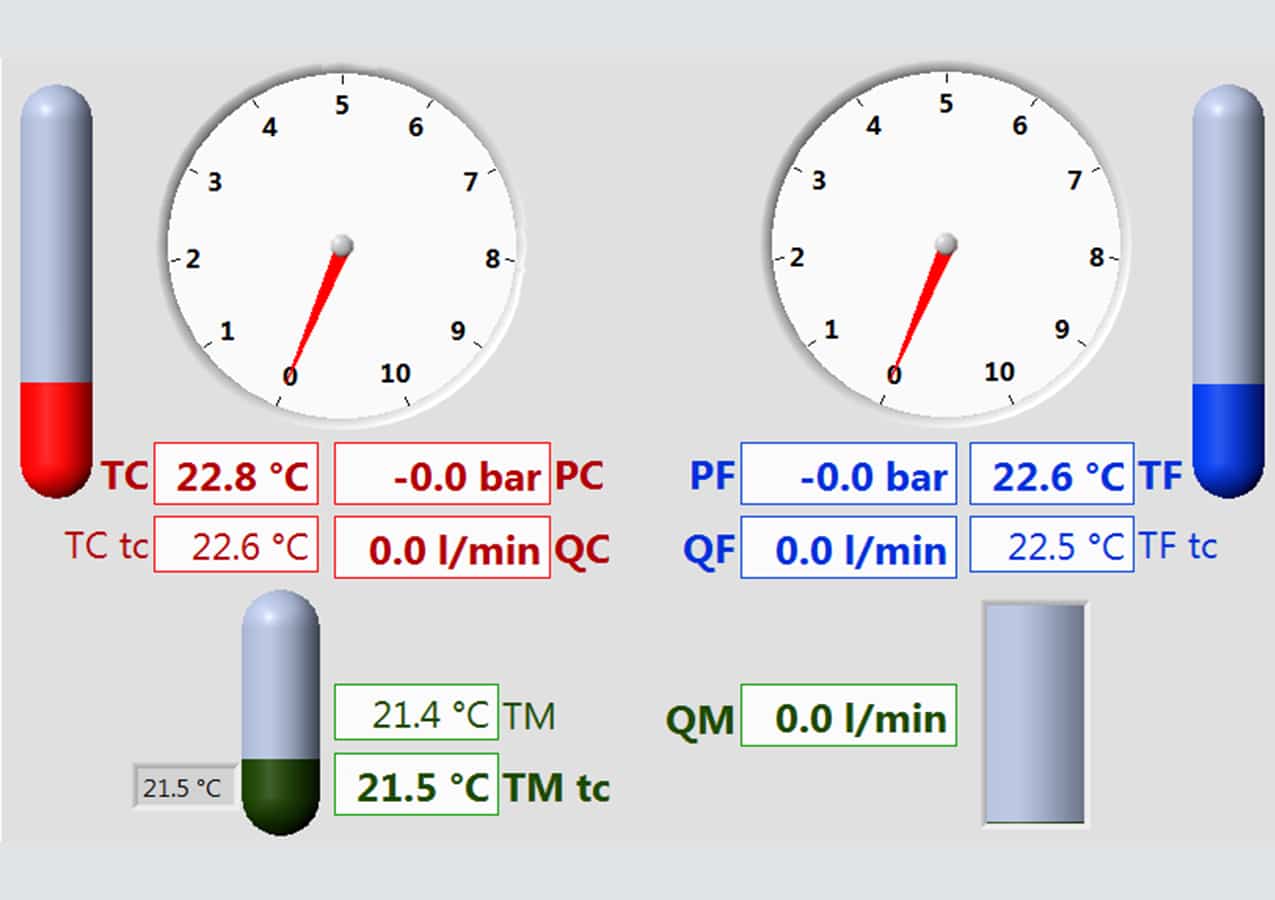

- Datenaufzeichnung in Echtzeit.
- Erkennen von Anomalien (Undichtigkeiten, Verformungen, Brüche).
- Automatisierte Berichterstellung.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
EN-13828
Vorteile des Life-RTS
- Tests gemäß den Normen NF EN 13828 und NF 079 Doctech 09
- Optimale Genauigkeit
- Vollständige Automatisierung
- Analyse in Echtzeit
Tests gemäß den Normen NF EN 13828 und NF 079 Doctech 09
Präzise Simulation von mechanischen und thermischen Belastungen.
Optimale Genauigkeit
Präzise Steuerung von Drehmoment (±1%) und Temperatur (±0,5°C).
Vollständige Automatisierung
Weniger menschliche Eingriffe und garantierte Reproduzierbarkeit.
Analyse in Echtzeit
Kontinuierliche Datenerfassung und Erstellung detaillierter Berichte.
TECHNISCHE DATEN des Dauerprüfstands für RTS
Spécifications | LIFE-RTS |
Produits testés | Vannes et robinets à tournants sphériques (RTS) / Vannes à boisseaux / Vannes à boulles |
Couple maximal | 100 Nm |
Plage de température | -5°C à +110°C |
Précision température | ± 0,5°C |
Temps de cycle | Paramétrable |
Acquisition des données | Enregistrement en temps réel |
Automatisation | Programmation et suivi des essais |
OPTIONEN
Actionneur rotatif
Der Drehantrieb dient zur Betätigung von Drehantrieben für Wasserhähne. Er ist mit einer Drehmoment- und Positionsmessung ausgestattet und kann in Position, Geschwindigkeit und Drehmoment gesteuert werden. Die Abtriebswelle ist eine Hohlwelle mit Keilnut, die eine Vielzahl von Werkzeugen aufnehmen kann. Sie kann auch mit einem Linearantrieb verbunden werden (z.B. für mechanische Einhebelmischer).
Actionneur linéaire
Der Linearantrieb dient zur Steuerung von Armaturen, wie z.B. der Durchflussmenge eines mechanischen Mischers, der Steuerung von Umschaltern, zeitgesteuerten Armaturen, etc. Er ist mit einer Kraft- und Positionsmessung ausgestattet und kann in Position, Geschwindigkeit und Kraft gesteuert werden.
By-Pass Chaud Froid
Der Heiß-Kalt-Bypass ermöglicht es, heißes Wasser in den Kaltwasseranschluss des Wasserhahns zu leiten und umgekehrt. Dieses System wird insbesondere verwendet, um das Gehäuse von Thermostatventilen während des thermischen Abschalttests zu kühlen (anfängliche Wasserentnahme).
Abaissement rapide de température d’eau chaude
Dieses System ermöglicht eine plötzliche Absenkung der Warmwassertemperatur um bis zu 12°C in wenigen Sekunden. Es wird insbesondere verwendet, um das Verhalten von thermostatischen Mischern bei einer plötzlichen Änderung der Temperatur des Warmwassers zu charakterisieren.
Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé
Wenn die Wasserversorgung einer Bank ein geschlossener Kreislauf ist, kann der Verteiler das Mischwasser, das vom Wasserhahn gemischt wird, proportional zur Temperatur in den Warmwasser- und den Kaltwasserkreislauf zurückführen. Mit diesem System können die Heiz- und Kühlleistungen des Warm- und Kaltwassergenerators stark reduziert werden.
Motorisation de la platine de fixation des appareils
Die Motorisierung der Hahnbefestigungsplatte ermöglicht eine präzise und einfache Positionierung des Hahns in Bezug auf den Befestigungsbalken der Antriebe in zwei Achsen (Translation und Rotation). Durch die Programmsteuerung kann der Benutzer eine bestimmte Testposition speichern, die mit einem bestimmten Armaturentyp verbunden ist.
Tests de pression statique jusqu’à 16 bar
Mit diesem System können Sie Dichtheitsprüfungen bei hohem Druck durchführen, wenn der Hahn in der geschlossenen Position ist, bis zu 16 bar.
Détection de fuites internes et externes
Das System zur Erkennung von internen und externen Lecks besteht aus zwei Lecksuchsensoren. Der erste befindet sich am Ausgang des Wasserhahns, um sicherzustellen, dass der Wasserhahn nicht tropft, wenn er sich in der geschlossenen Position befindet (internes Leck). Der zweite Sensor ist an der Spüle angebracht, um ein abnormales externes Leck am Wasserhahn zu erkennen und den Test und die Wasserzufuhr zur Bank zu stoppen.
Cuves internes de régulation de température par échangeurs sur sources externes
Die Temperierwannen sorgen für eine interne Warm- und Kaltwassertemperaturregelung im Prüfstand und sind somit unabhängig von externen Stromversorgungen. Dank des begrenzten Volumens der Tanks kann die Änderung des Temperatursollwerts in weniger als einer Minute erfolgen und eine hochpräzise Temperaturregelung unabhängig von den Test- und Versorgungsbedingungen des Prüfstands gewährleistet werden. Die Heiz- und Kühlleistung wird von externen Wasserversorgungen bereitgestellt, die entweder ein vorhandenes System der Anlage oder unabhängige Warm- und Kaltwasserschleifen sein können.
Logiciel d’analyse et de rapport automatique
Die Software für automatische Analysen und Berichte ermöglicht es, ausgehend von den Messdateien Analysen jeder Testfunktion nach verschiedenen Standards durchzuführen, Kurven und numerische Ergebnisse anzuzeigen und einen automatischen Testbericht zu erstellen.
