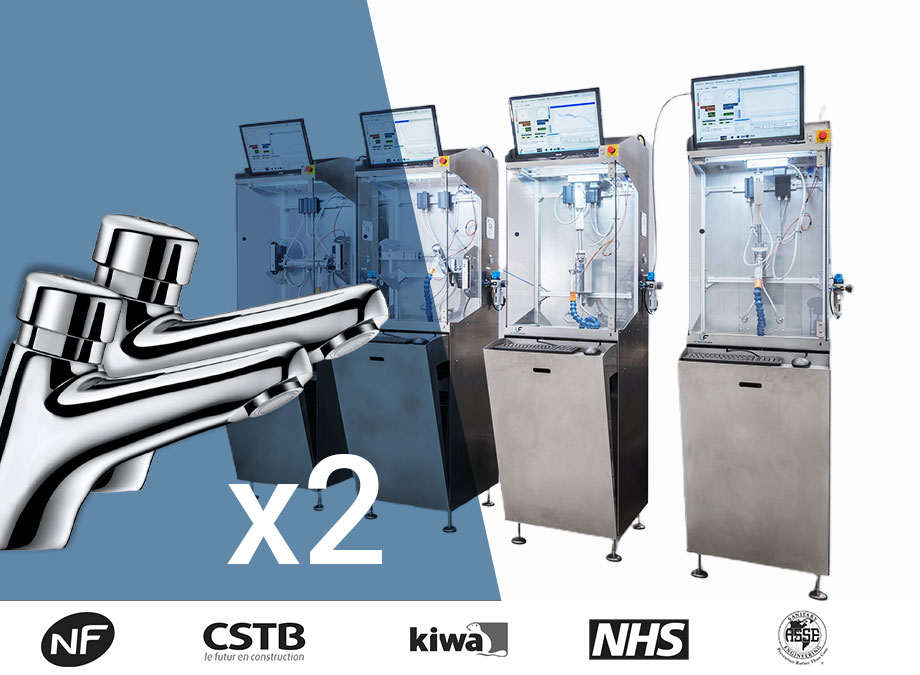

Prüfstand für zwei zeitgesteuerte Ventile
- Einfache und schnelle Montage von Wasserhähnen jeglicher Form
- Automatische Tests ohne manuellen Eingriff
- Automatische Abschaltung bei Leckage oder abnormalem Betätigungsmoment
- Reproduzierbarkeit der Tests
Getestete Produkte
Branchen
Hauptfunktionen
Der Dauerprüfstand ist ein Prüfstand, dessen Aufgabe es ist, die Lebensdauer von zwei zeitgesteuerten Wasserhähnen vollautomatisch und gemäß den Normen NF, EN, ASSE usw. zu testen.
Die Maschine ist mit einem automatisierten Messsystem ausgestattet, das die Zuverlässigkeit der Armaturen während ihrer Ausdauer anhand der Veränderung des Betätigungsmoments und ihrer Dichtigkeit bewertet.
Betriebsart
Erfahren Sie, wie unser hydraulischer Prüfstand für 2 zeitgesteuerte Ventile funktioniert.

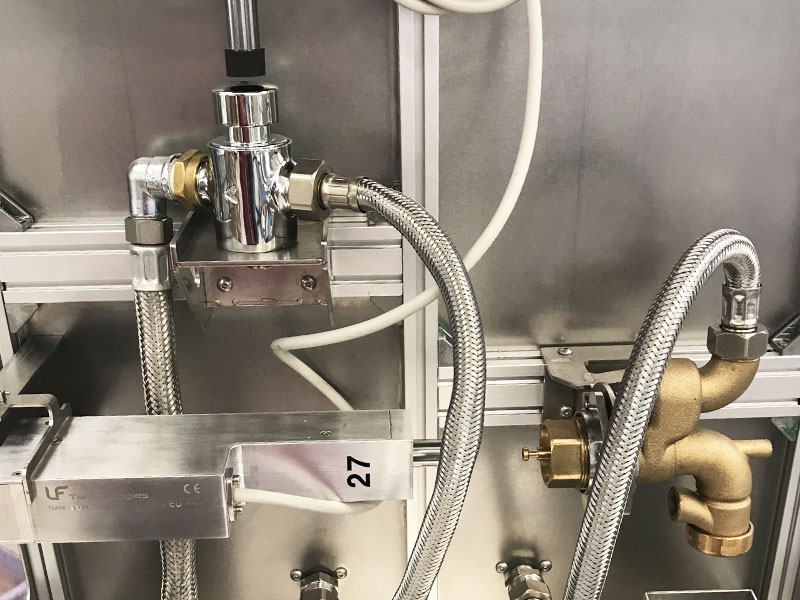

- Befestigen der zu testenden Wasserhähne auf der zentralen Platine ;
- Einstellen der Hahnposition ;
- Montage der Aktoren zur Steuerung der Bewegungen (Rotation oder Translation) ;
- Programmieren von Tests auf dem Steuerbildschirm ;
- Start der Szenarien.
Eigenschaften des Geräts
- Vollständig rostfreier Rahmen
- PC-Steuerung
- Druckservo 0,1 bis 6 bar ± 0,05 bar
- Durchflussmenge 2x 25 l/min
- Automatische Leckerkennung
- Betätigungskraft/Drehmoment 100 N, 6 Nm
- Geschlossenes Gehäuse, das Schutz vor Spritzwasser bietet
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
EN-816
test-endurance-multi-robinet-temporise

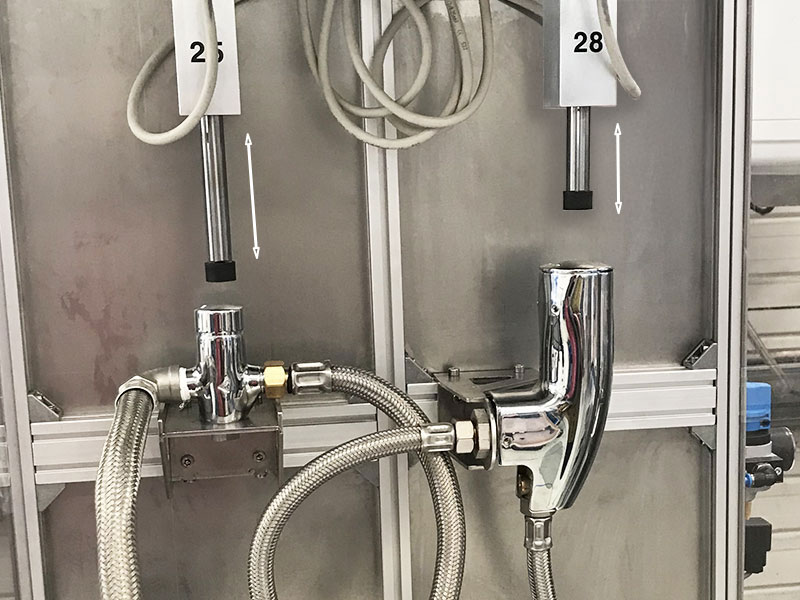

Ausdauertest an 2 zeitgesteuerten Wasserhähnen in einer einzigen Bank
test-endurance-multi-robinet-temporise-2
T'und Ausdauer an 2 zeitgesteuerten Hähnen in einer einzigen Bank
cycle-de-test-robinet-temporise
Dauertest-Zyklus eines zeitgesteuerten Wasserhahns

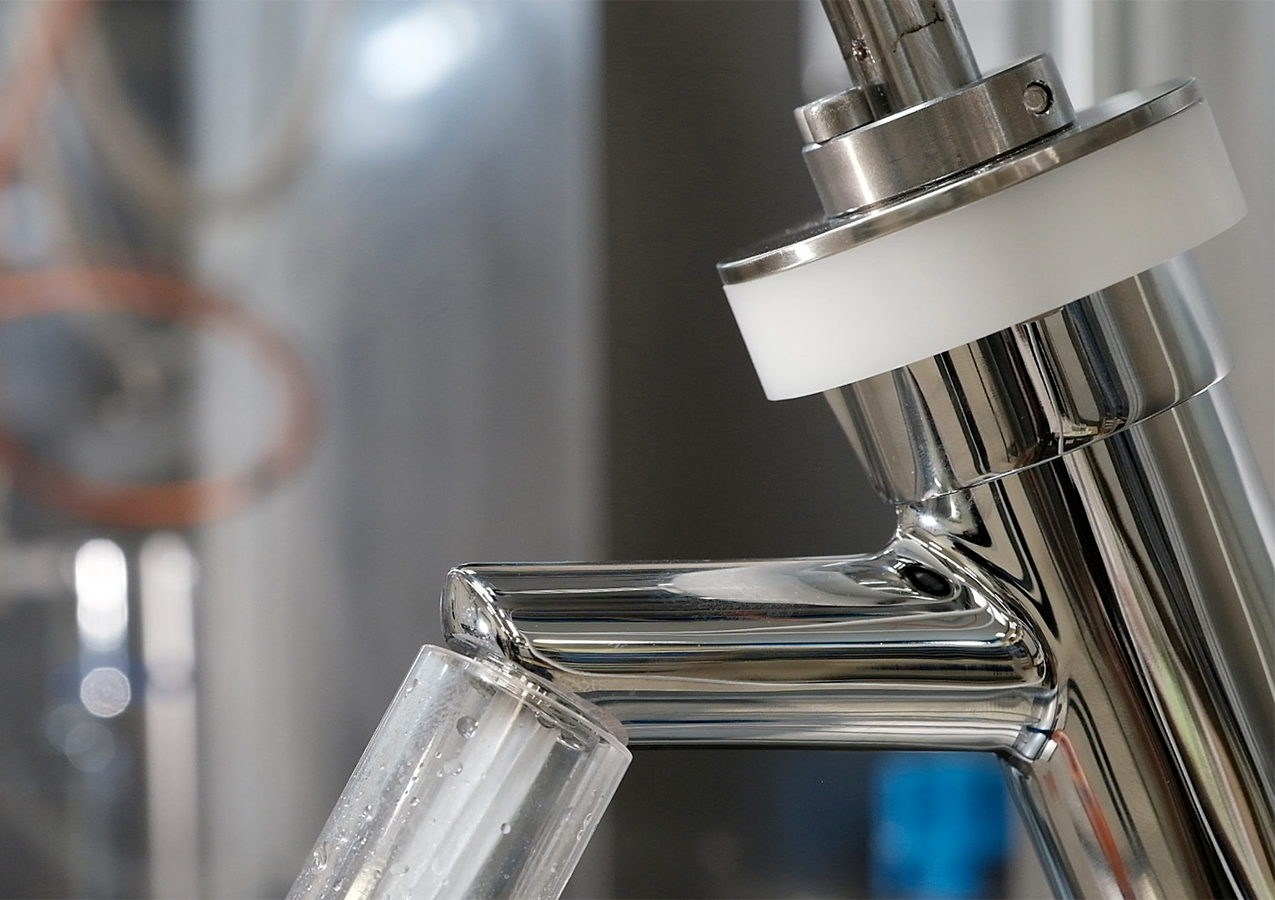

Robinet temporisé EN816
Robinet temporisé EN816
Robinet temporisé EN816
Robinet temporisé EN816
Essai endurance selon norme EN816
Essai endurance selon norme EN816
Vorteile von Life-816
Einfache Montage
Einfache und schnelle Montage von Wasserhähnen jeder Form.
Automatische Abschaltung
Automatische Abschaltung bei Leckagen oder abnormalem Betätigungsmoment.
PC-Steuerung
Starten und Verfolgen einfacher Tests durch PC-Steuerung.
Geschlossene Umzäunung
Geschlossenes Gehäuse, das Schutz vor potenziellen Wasserspritzern bietet.
TECHNISCHE DATEN des Dauerprüfstands für zeitgesteuerte Ventile
Spécifications | LIFE-816m |
Performances Hydrauliques | |
Débit EC et EF | 0-25 l/min |
Pression EC et EF | 0-6 bar |
Mesure de pression | ± 0,01 bar |
Débitmètrie EC, EF, EM | ± 0,1 l/min |
Performances Thermiques | |
Plage de température (selon source) | 5-75° C |
Mesure de température EC, EF, EM | ± 0,2° C |
Performances Mécaniques | |
Actionneur rotatif | |
Couple max. dans les 2 sens | 6 N.m |
Vitesse max. dans les 2 sens | 180°/s |
Résolution de la mesure de couple | 0,01 N.m |
Résolution de la mesure de position angulaire | 0,1° |
Angle de rotation max. | illimité |
Actionneur linéaire | |
Force max. dans les 2 sens | 100 N |
Course max. | 125 mm |
Vitesse max. | 40 mm/s |
Précision de la mesure de force | ± 0,1 N |
Précision de la mesure de position | ± 0,02 mm |
Dimensions d'un Poste | |
Largeur | 550 mm |
Profondeur | 650 mm |
Hauteur | 2 100 mm |
Poids | env. 170 kg |
OPTIONEN
Actionneur linéaire
Der Linearantrieb dient zur Steuerung von Armaturen, wie z.B. der Durchflussmenge eines mechanischen Mischers, der Steuerung von Umschaltern, zeitgesteuerten Armaturen, etc. Er ist mit einer Kraft- und Positionsmessung ausgestattet und kann in Position, Geschwindigkeit und Kraft gesteuert werden.
By-Pass Chaud Froid
Der Heiß-Kalt-Bypass ermöglicht es, heißes Wasser in den Kaltwasseranschluss des Wasserhahns zu leiten und umgekehrt. Dieses System wird insbesondere verwendet, um das Gehäuse von Thermostatventilen während des thermischen Abschalttests zu kühlen (anfängliche Wasserentnahme).
Abaissement rapide de température d’eau chaude
Dieses System ermöglicht eine plötzliche Absenkung der Warmwassertemperatur um bis zu 12°C in wenigen Sekunden. Es wird insbesondere verwendet, um das Verhalten von thermostatischen Mischern bei einer plötzlichen Änderung der Temperatur des Warmwassers zu charakterisieren.
Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé
Wenn die Wasserversorgung einer Bank ein geschlossener Kreislauf ist, kann der Verteiler das Mischwasser, das vom Wasserhahn gemischt wird, proportional zur Temperatur in den Warmwasser- und den Kaltwasserkreislauf zurückführen. Mit diesem System können die Heiz- und Kühlleistungen des Warm- und Kaltwassergenerators stark reduziert werden.
Motorisation de la platine de fixation des appareils
Die Motorisierung der Hahnbefestigungsplatte ermöglicht eine präzise und einfache Positionierung des Hahns in Bezug auf den Befestigungsbalken der Antriebe in zwei Achsen (Translation und Rotation). Durch die Programmsteuerung kann der Benutzer eine bestimmte Testposition speichern, die mit einem bestimmten Armaturentyp verbunden ist.
Tests de pression statique jusqu’à 16 bar
Mit diesem System können Sie Dichtheitsprüfungen bei hohem Druck durchführen, wenn der Hahn in der geschlossenen Position ist, bis zu 16 bar.
Détection de fuites internes et externes
Das System zur Erkennung von internen und externen Lecks besteht aus zwei Lecksuchsensoren. Der erste befindet sich am Ausgang des Wasserhahns, um sicherzustellen, dass der Wasserhahn nicht tropft, wenn er sich in der geschlossenen Position befindet (internes Leck). Der zweite Sensor ist an der Spüle angebracht, um ein abnormales externes Leck am Wasserhahn zu erkennen und den Test und die Wasserzufuhr zur Bank zu stoppen.
Cuves internes de régulation de température par échangeurs sur sources externes
Die Temperierwannen sorgen für eine interne Warm- und Kaltwassertemperaturregelung im Prüfstand und sind somit unabhängig von externen Stromversorgungen. Dank des begrenzten Volumens der Tanks kann die Änderung des Temperatursollwerts in weniger als einer Minute erfolgen und eine hochpräzise Temperaturregelung unabhängig von den Test- und Versorgungsbedingungen des Prüfstands gewährleistet werden. Die Heiz- und Kühlleistung wird von externen Wasserversorgungen bereitgestellt, die entweder ein vorhandenes System der Anlage oder unabhängige Warm- und Kaltwasserschleifen sein können.
Logiciel d’analyse et de rapport automatique
Die Software für automatische Analysen und Berichte ermöglicht es, ausgehend von den Messdateien Analysen jeder Testfunktion nach verschiedenen Standards durchzuführen, Kurven und numerische Ergebnisse anzuzeigen und einen automatischen Testbericht zu erstellen.
