Ausdauerbank mit hohem Drehmoment warm/kalt

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Das CSTB ist einer der historischen Kunden von LF Technologies, der unsere Prüfstände für viele Arten von Armaturen und Sanitärarmaturen verwendet.

Das CSTB hat die Aufgabe, die Qualität und Sicherheit von Gebäuden zu gewährleisten und die Innovation im Bauwesen zu unterstützen. Diese Aufgabe wird durch seine Aktivitäten erfüllt: Forschung und Expertise, Bewertung, Zertifizierung und Verbreitung von Wissen.

Hauptfunktionen

Ziel

Dauertest von Kugelhähnen, indem sie einstellbaren Betätigungszyklen und Temperaturen ausgesetzt werden. Die Kugelhähne müssen den Normen NF EN 13828 und NF 079 Doctech 09 entsprechen.

Problematik

Die Testparameter (Drehmoment und Temperatur) sind sehr anspruchsvoll:

• Das Drehmoment sollte einen maximalen Wert von 20 Nm mit einer hohen Genauigkeit von 0,04 Nm erreichen können.
• Die Temperatur muss zwischen -5°C und 100°C eingestellt werden.
• Die Möglichkeit, mehrere Produkte gleichzeitig zu testen, um den Testdurchsatz zu erhöhen.

Lösung und Ergebnis

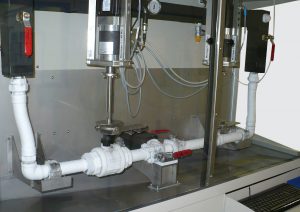

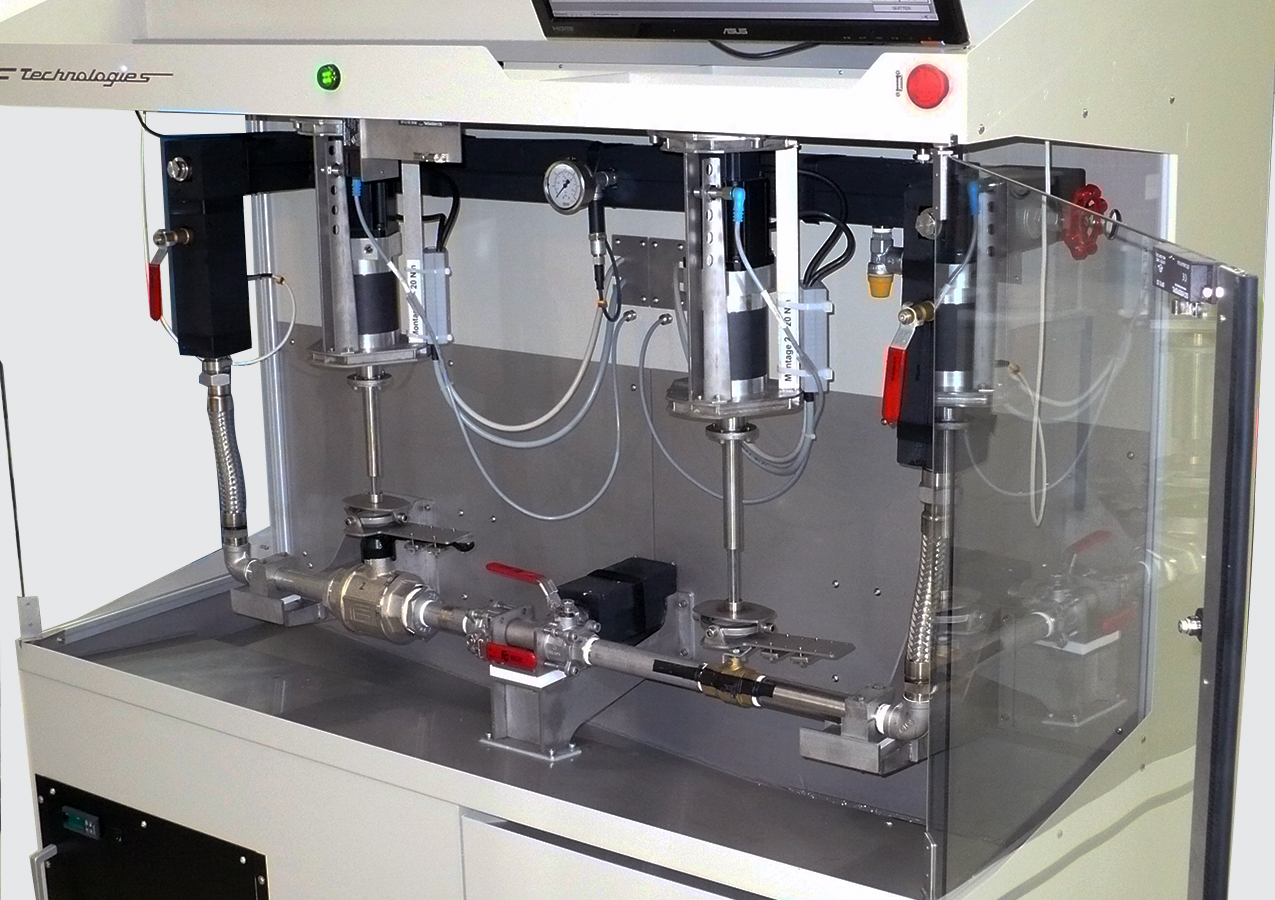

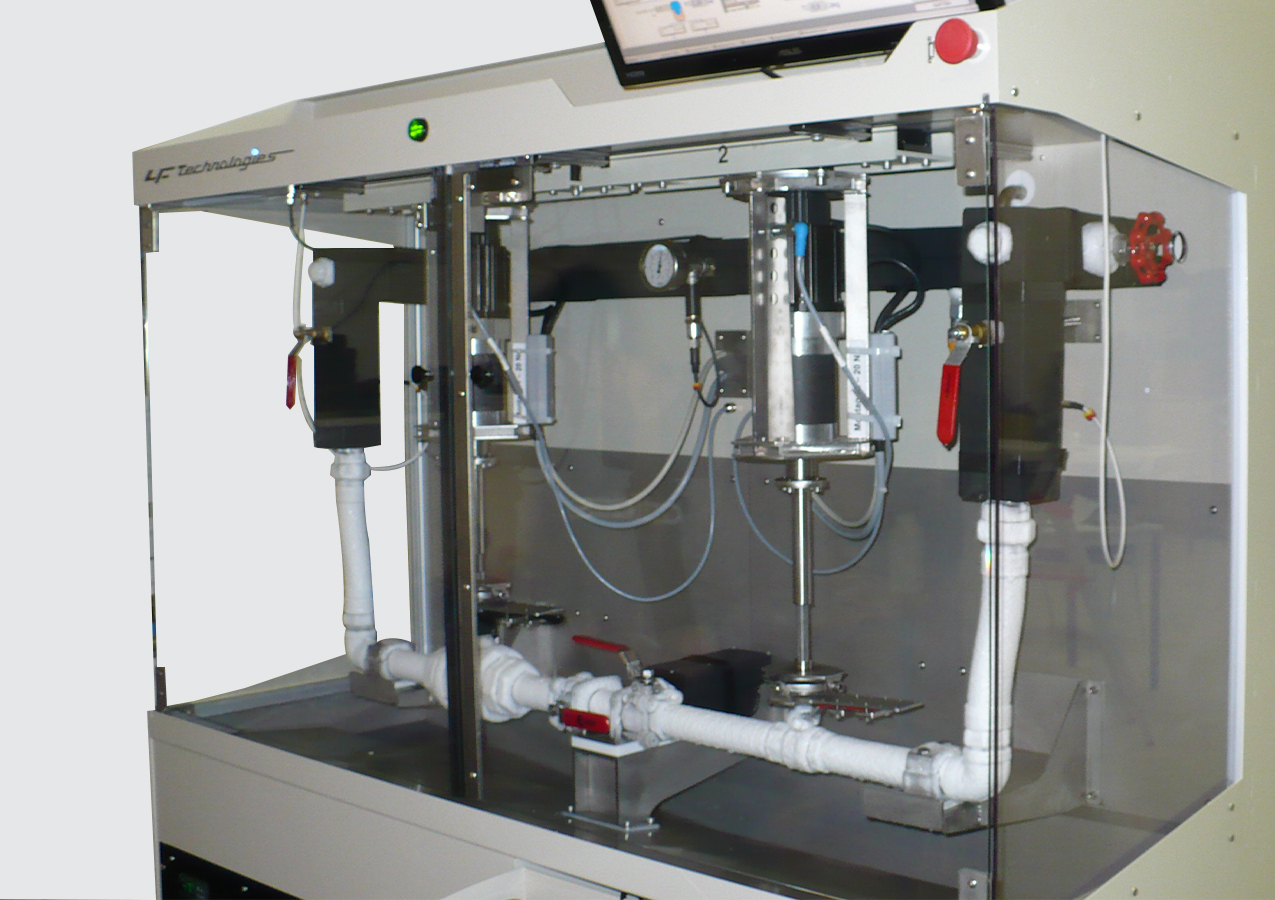

Der von unseren Teams entwickelte Prüfstand ermöglicht es, 2 RTS (Kugelhähne) gleichzeitig zu testen.

Der Prüfstand besteht aus einem gemeinsamen Hydraulikkreis für die beiden getesteten Hähne. Dieser Kreislauf wird durch eine Zentrifugalpumpe druckgeregelt und durch elektrische Heizungen und eine Kühleinheit temperaturgeregelt. Der Kreislauf arbeitet in einem geschlossenen Kreislauf mit Glykolwasser.

Bei Temperaturerhöhungen nimmt die Flüssigkeit an Volumen zu (Expansion), ein Ausdehnungsgefäß kann dieses zusätzliche Volumen absorbieren.

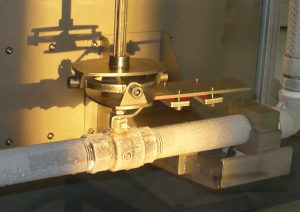

Die Hähne werden von zwei unabhängigen Rotationssystemen mit integrierter Drehmomentmessung angetrieben. Die Systeme werden in Position, Geschwindigkeit und Drehmoment geregelt.
