Prüfstand für Thermostate
Der Thermostatprüfstand prüft gleichzeitig die Heiz- und Kühlrampen von mechanischen Thermostaten. Sie führt Tests gemäß der Norm NF EN 257 durch.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Unser Mandant ist ein französisches Unternehmen, das sich auf die Entwicklung und Herstellung von Lösungen für den thermischen Komfort spezialisiert hat und Marktführer in Europa ist.
Hauptfunktionen
Ziel
Kontrollieren Sie an mehreren Thermostaten gleichzeitig die Temperaturschwellen für das Ansteigen und Abfallen der Temperatur.
Problematik
Die Prüfbank muss in der Lage sein, bis zu 10 Thermostate gleichzeitig zu steuern und der Hydraulikkreislauf muss einen geschlossenen Regelkreis haben. Das System muss optimierte Auf- und Abwärtsrampen einstellen können, die weich genug sind, um eine genaue Messung der Kipptemperatur zu erhalten und schnell genug, um einen schnellen Test der Thermostate über eine große Anzahl von Zyklen zu ermöglichen.
Lösung und Ergebnis
Die Teams von LF Technologies haben eine zyklische Temperaturprüfschleife entwickelt, die die Heiz- oder Kühlrampen von 10 mechanischen Thermostaten gleichzeitig kontrollieren kann. Der Prüfstand führt Tests gemäß der Norm NF EN 257 (Mechanische Thermostate für Gasgeräte) durch. Der Prüfstand ermöglicht dem Bediener die Durchführung von programmierbaren Zyklusserien über einen PC, auf dem die Umschaltwerte der Thermostate automatisch in Form einer auswertbaren Excel-Tabelle archiviert werden.
Die Software wird auch die Fehler auflisten, die während des Tests identifiziert wurden (Kanten, Temperaturbereiche außerhalb der Toleranz usw.).
Der hydraulische Kreislauf, der auf ca. 1 bar unter Druck steht, enthält ein sehr geringes Wasservolumen (≈ 3 l.), um die thermische Trägheit zu optimieren, und eine Umwälzpumpe ist im Kreislauf vorhanden, um eine homogene Temperatur zu gewährleisten. Ein Erhitzer sorgt für die Erwärmung, während ein Wärmetauscher und ein Kühlaggregat für die Kühlung des Testkreislaufs sorgen. Der geschlossene Kreislauf hat den Vorteil, dass kein heißes Wasser verspritzt wird.
Die zyklische Temperaturprüfschleife kann auch zur Überwachung und zum Testen von elektronischen Thermostaten oder PT 100 Temperaturfühlern verwendet werden.
Getestete Produkte
Mechanischer Thermostat
Mechanische Thermostate sind Geräte, die eine Temperaturkontrolle von automatisierten Systemen ermöglichen. Sie können einen Kontakt herstellen oder nicht, wenn die gemessene Temperatur einen Schwellenwert überschreitet.
UNSER SCHLÜSSELTESTANZ FÜR DIESE T ESTEN Temperaturzyklus-Prüfstand für Thermostate THERMOSWITCH

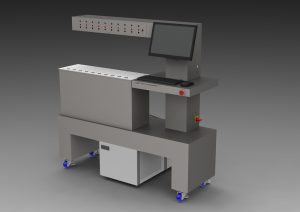

Temperaturzyklus-Prüfstand für Thermostate/Temperaturfühler. Der Prüfstand für Temperaturzyklen kontrolliert die Heiz- oder Kühlrampen.

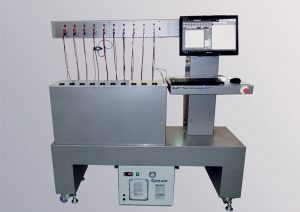

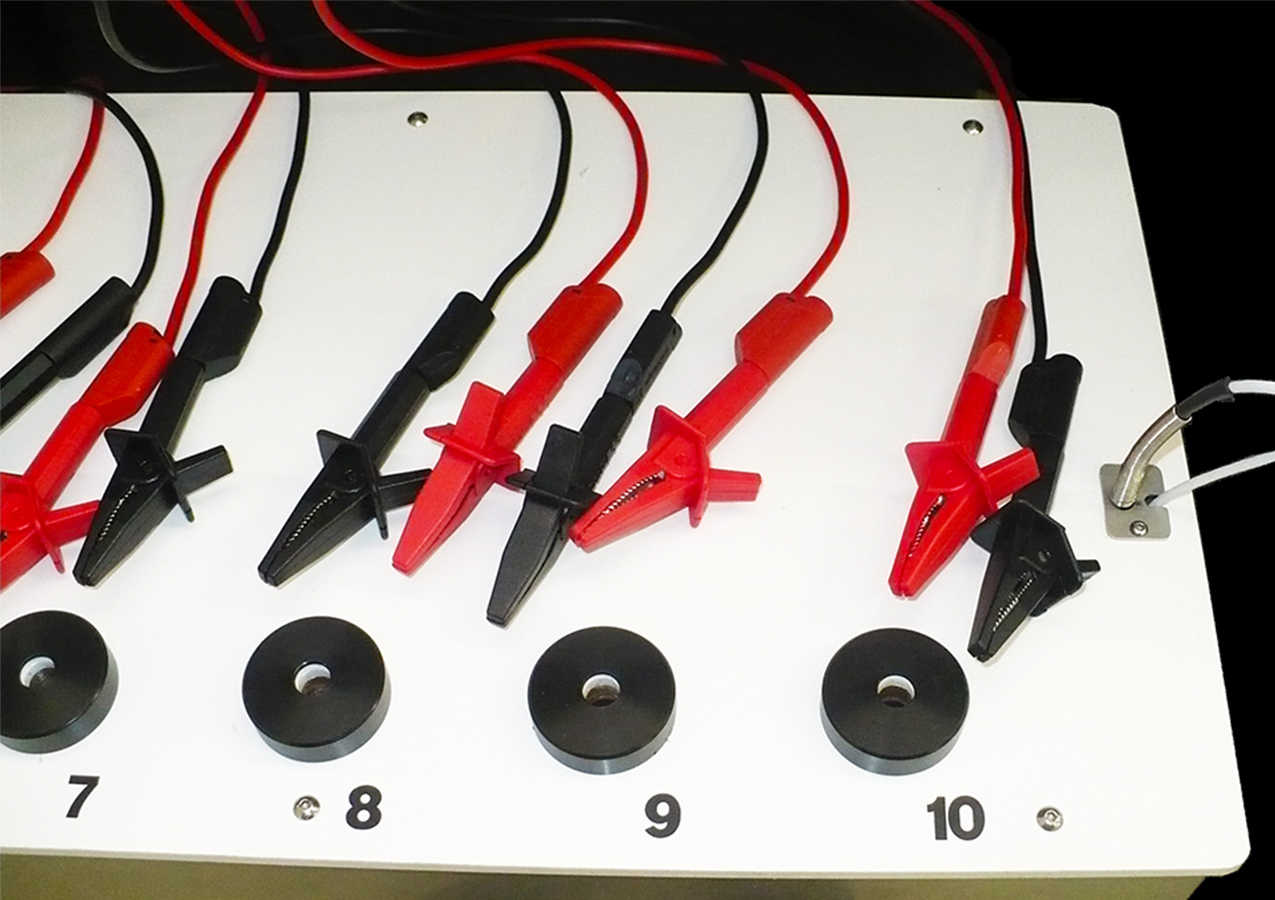

Der Prüfstand ermöglicht die gleichzeitige Kontrolle der Heiz- und Kühlrampe von 10 mechanischen Thermostaten. Er ermöglicht die Durchführung von Serien von Zyklen, die über einen PC programmiert werden können.
Die Umschalttemperatur der Thermostate wird automatisch für jeden Thermostat angezeigt.
Die Umschaltwerte der Thermostate werden in einer Tabelle archiviert, die in Excel ausgewertet werden kann.

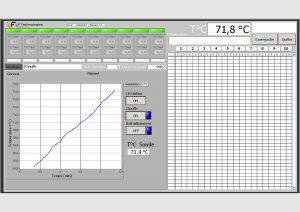

Auf einem Bildschirm können Sie den Temperaturanstieg und den Status jedes Thermostats sowie eine Tabelle mit den gespeicherten Umschaltwerten sehen.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
NF-EN-257
