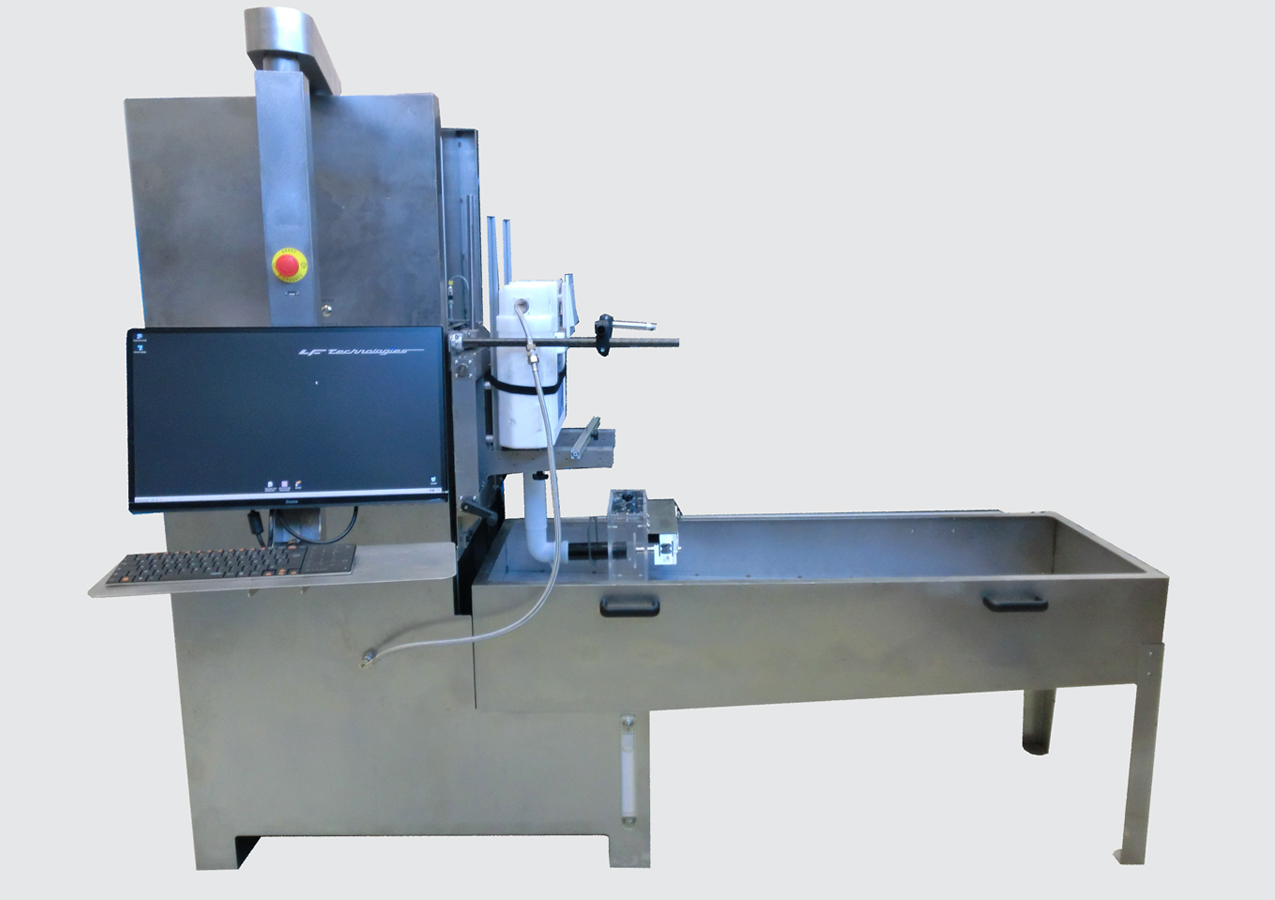

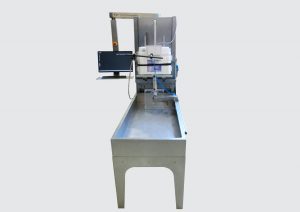

Prüfstand für Spülkasten

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Unser Kunde, das Centre Scientifique et Technique du Bâtiment (CSTB), hat die Aufgabe, die Qualität und Sicherheit von Gebäuden zu gewährleisten und die Innovation im Bauwesen zu unterstützen. Diese Aufgabe wird durch seine Aktivitäten erfüllt: Forschung und Expertise, Evaluierung, Zertifizierung und Verbreitung von Wissen.

Hauptfunktionen

Ziel

Entwicklung und Herstellung eines Prüfstands für die Durchführung von hydraulischen Charakterisierungstests gemäß den vom Kunden vorgeschlagenen technischen Spezifikationen.

Problematik

Der Prüfstand muss unabhängig sein, eine gute Ergonomie aufweisen, über ein modulares Chassis verfügen und über einen PC gesteuert werden.

Lösung und Ergebnis

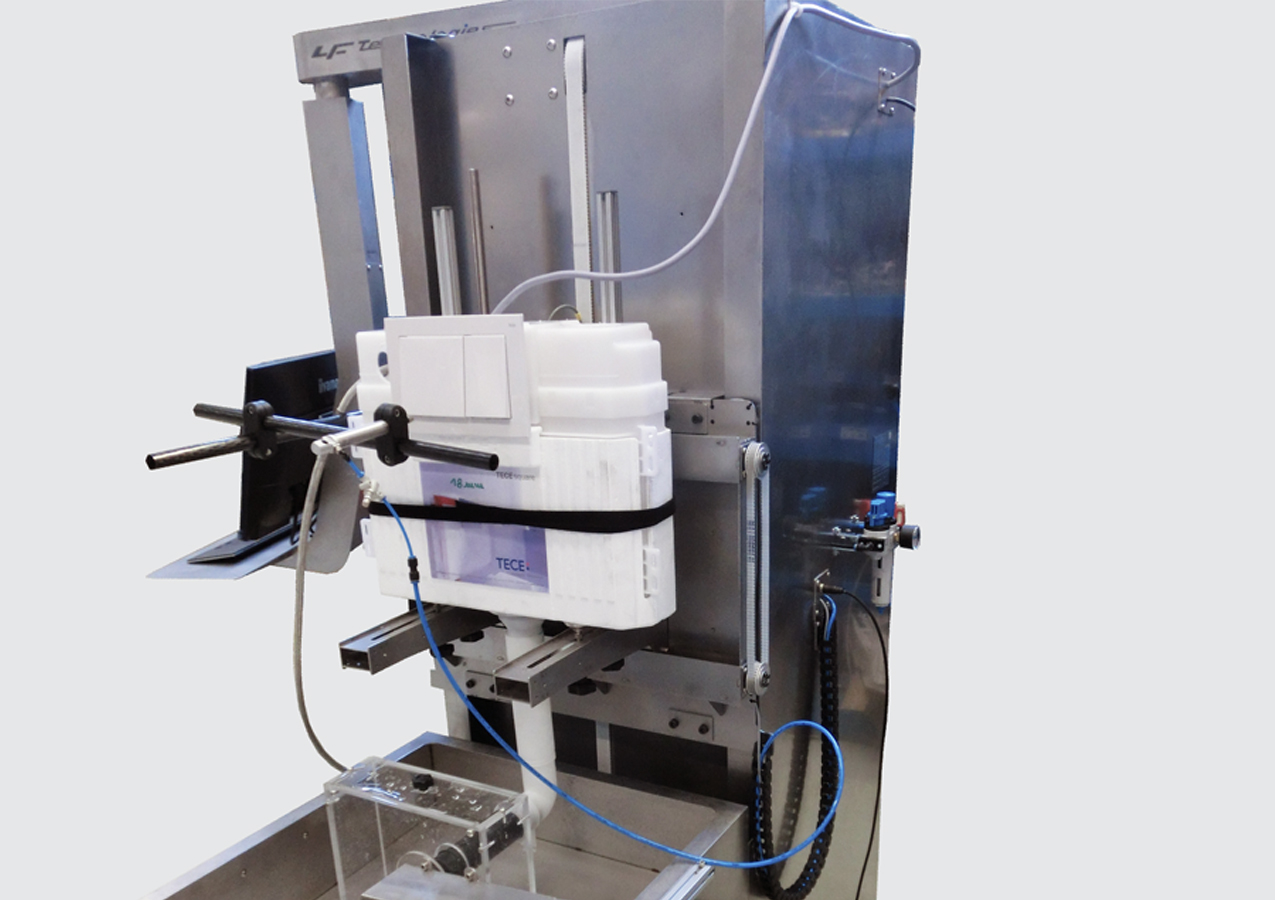

Der zu charakterisierende Tank wird mit Hilfe von Gabeln positioniert, die an der Maschine angebracht sind. Die Gabeln sind verstellbar, um verschiedene Tankgrößen aufnehmen zu können.

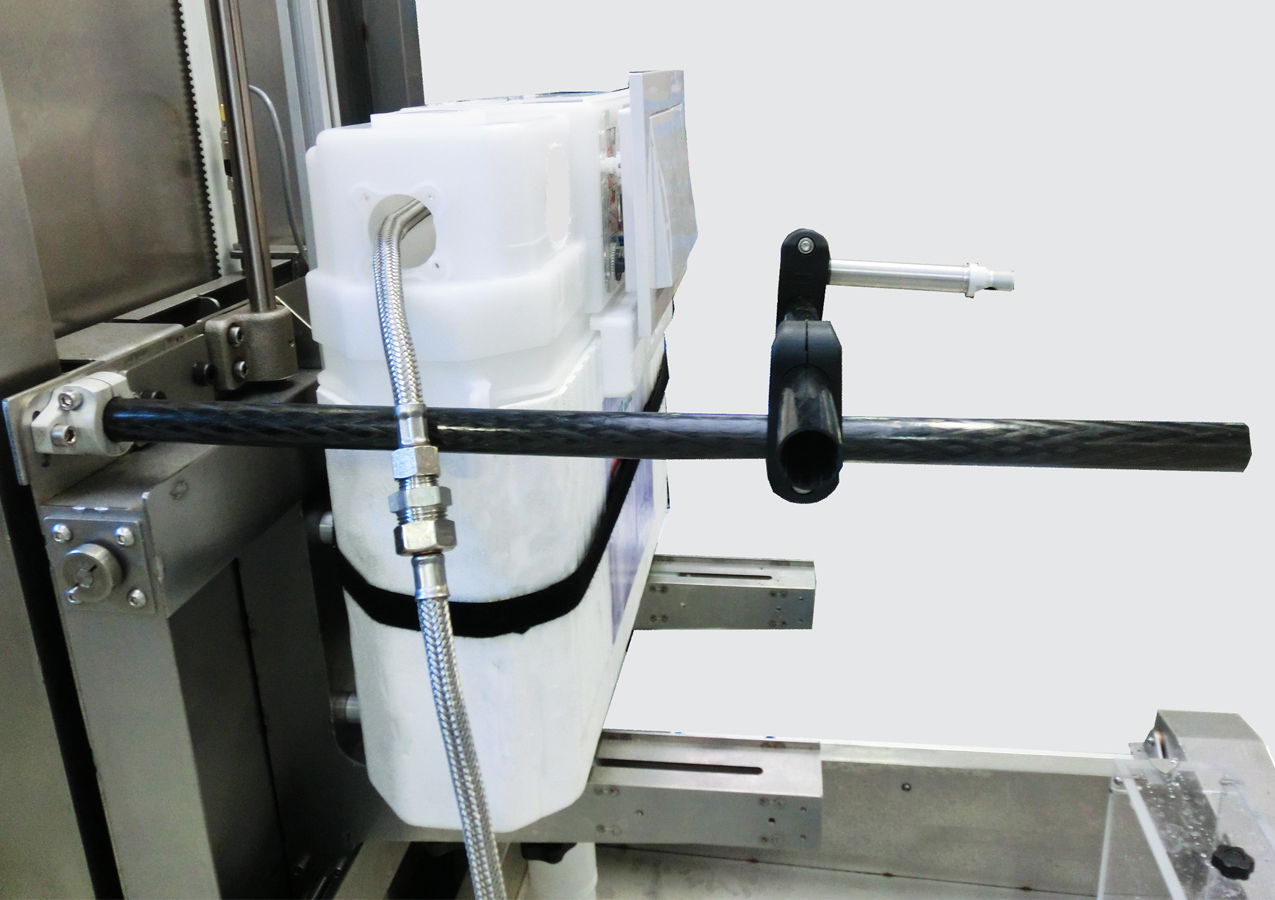

Der Spülkasten wird dann an den Wasserkreislauf der Maschine angeschlossen. Der Zylinder für die Auslösung der Spülung wird dann so positioniert, dass Sie den gewünschten Befehl betätigen können.

Schließlich kann die Höhe des Spülkastens noch feiner eingestellt werden, um das Spülrohr richtig zu positionieren.

Aus ökonomischen und ökologischen Gründen arbeitet die Bank mit einem geschlossenen Wasserkreislauf. So fließt das Wasser, das nach dem Test aus der Spülung kommt, in die Spüle, dann zurück in den Füllbehälter, bevor es wieder in den Spülkasten gefüllt wird, und so weiter bei jedem Test.

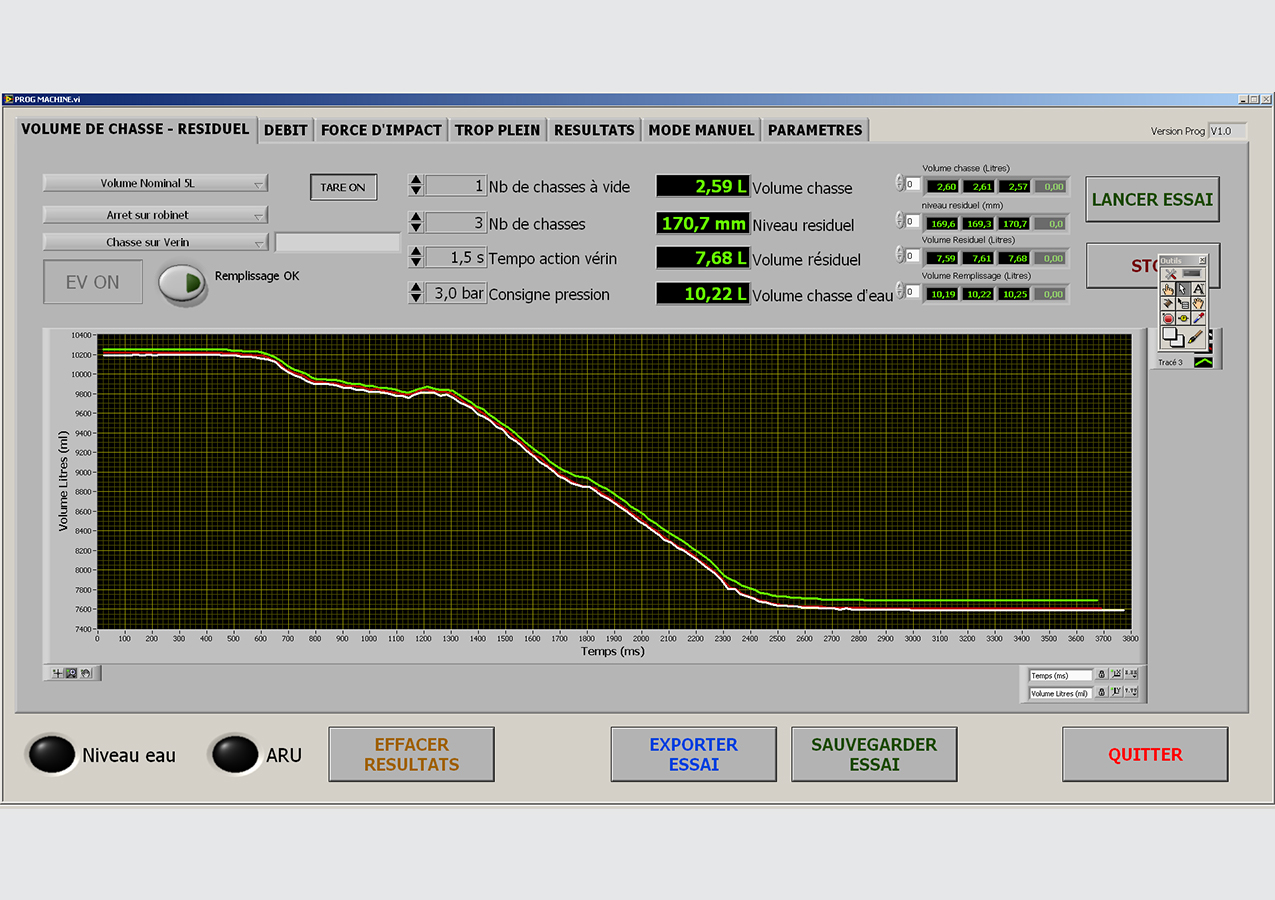

Der Charakterisierungsprüfstand führt automatisch mehrere Testszenarien durch:

• Überprüfung des Wasservolumens, das bei einer Spülung durch den Spülkasten freigesetzt wird.
• Überprüfung des Wasserflusses bei aktivierter Toilettenspülung
• Überprüfung der Aufprallkraft, die durch das aus dem Tank austretende Wasser erzeugt wird
• Bestimmung der Sicherheitslücke zwischen dem bestehenden Wasserstand und dem Überlauf
• Bestimmung des Sicherheitsabstands zwischen dem Überlaufniveau und dem niedrigsten Niveau.

Der Charakterisierungsprüfstand für Spülkästen ist ein Laborprüfstand, mit dem die Konformität der getesteten Spülkästen mit der Norm NF EN 14055 überprüft werden kann.
