Zyklischer Druckprüfstand für Warmwasserspeicher
Der Druckzyklusprüfstand ist ein Druckgenerator, mit dem Drucktests und Druckwechselprüfungen an Drucktanks mit großer Kapazität durchgeführt werden können.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Unser Kunde ist einer der weltweit führenden Anbieter von Heiz- und Kühlsystemen. Er wandte sich an uns, um einen Prüfstand für sein Sortiment an Warmwasserspeichern zu bauen.
Hauptfunktionen
Ziel
Entwicklung eines hydraulischen Prüfstandes für die Prüfung von Warmwasserspeichern unter zyklischem und statischem Druck.
Der zyklische Drucktest wird gemäß EN 12897 durchgeführt.
Problematik
Da die zu testenden Warmwasserspeicher sehr groß sind (bis zu 1000 Liter) und einige Tests bei geregelten Temperaturen (bis zu 90°C) durchgeführt werden müssen, musste der Prüfstand in der Lage sein, sowohl den Prüfdruck als auch einen ausreichenden Durchfluss zu erzeugen, um eine gleichmäßige Testtemperatur zu gewährleisten.
Lösung und Ergebnis
Der Prüfstand ist ein Druckgenerator, der neben den zu prüfenden Produkten platziert wird. Der hydraulische Prüfstand kann bis zu 4 Warmwasserspeicher gleichzeitig testen.
Die Produkte werden über eine Anschlussplatine mit dem Prüfstand verbunden. Der programmierbare Zyklus führt die Entlüftung der Produkte durch. Alle angeschlossenen Produkte werden demselben Test unterzogen: Druck, Durchfluss und Temperatur sind identisch.
Eine Zentrifugalpumpe erzeugt einen statischen Druck von bis zu 20 bar und kann einen Durchfluss von 50 l/min bei 12 bar gewährleisten.
Drucktest :
Die Warmwasserspeicher werden einem statischen Druck von bis zu 20 bar ausgesetzt. Die Tests werden ohne Wasserzirkulation durchgeführt. Um eine Erhitzung des Wassers an der Pumpe zu vermeiden, kann ein automatisch gesteuertes Ventil die Pumpe vom Warmwasserspeicher trennen, und die Pumpe kann sich abschalten.
Wenn der Testdruck sinkt, pumpt die Pumpe wieder Wasser in den Speicher.
Zyklischer Drucktest :
Im Gegensatz zu Prüfversuchen können Druckzyklusversuche auch unter Temperatur durchgeführt werden. Daher ist es notwendig, während der Prüfung einen Durchfluss zu haben, um eine gute Prüftemperatur zu gewährleisten.
Ein manuelles Regelventil ermöglicht die Einstellung des Druckverlustes im Kreislauf, die Pumpe führt Druckzyklen nach programmierbaren Profilen aus.
Getestete Produkte
Warmwasserspeicher
Ein Warmwasserspeicher oder Cumulus erhöht die Wassertemperatur, um Warmwasser in Ihrem Haus oder Ihrer Wohnung zu verteilen.
Banc de pression cyclée pour ballon d’eau chaude
Zyklischer Druckprüfstand für Warmwasserspeicher
Banc d’essai de pression hydraulique

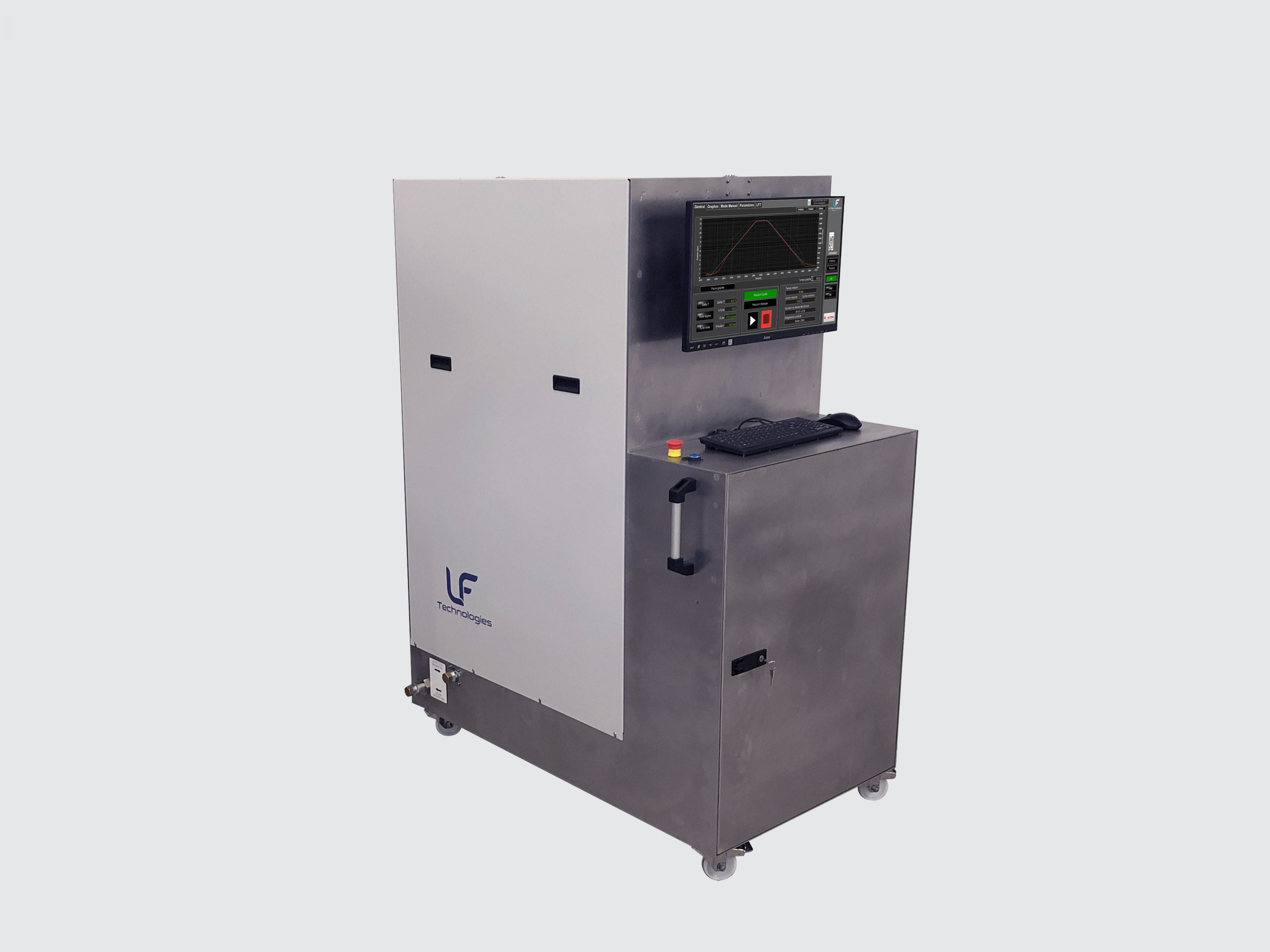

Hydraulischer Druckprüfstand - LF Technologies

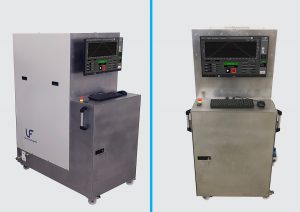

Banc d’essai de pression hydraulique – Vue face – LF Technologies
Hydraulischer Druckprüfstand - Vorderansicht - LF Technologies

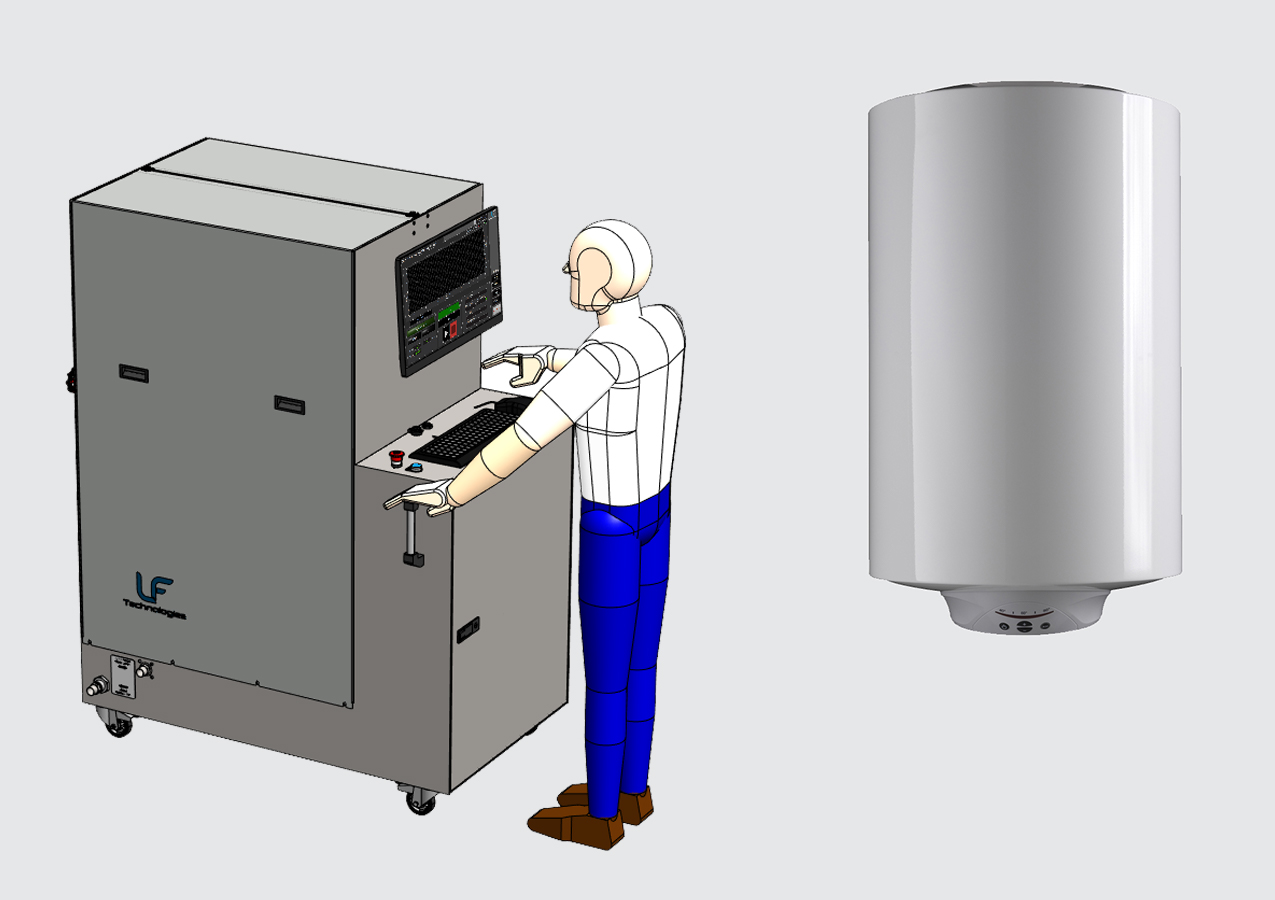

CAO banc de pression cyclée pour ballon d’eau chaude
CAO banc de pression cyclée pour ballon d'eau chaude

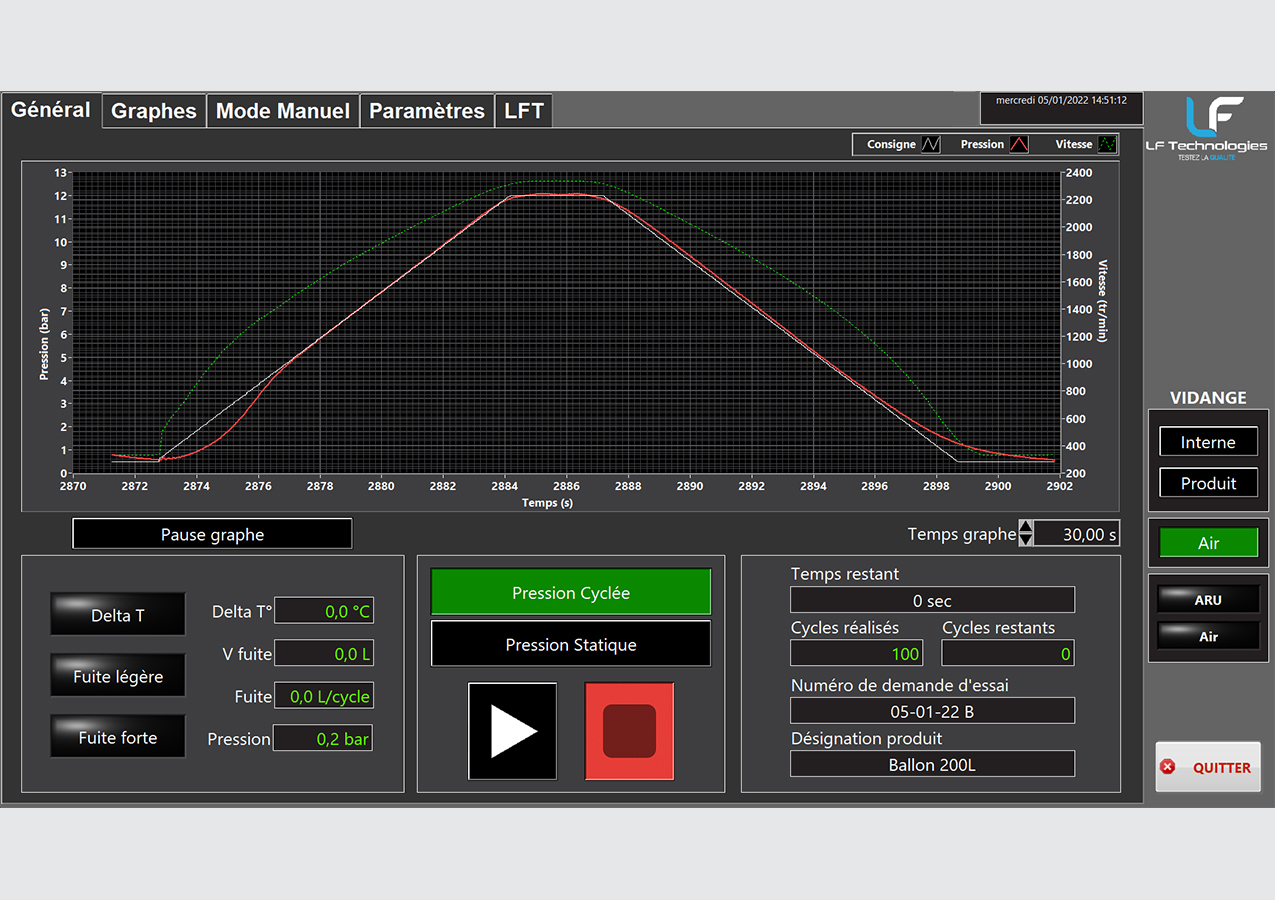

Courbe d’essai en pression cyclée
Courbe d'essai en pression cyclée

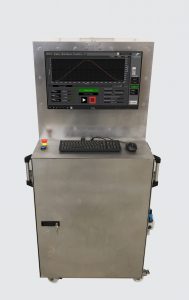

UNSER SCHLÜSSELPRÜFSTAND FÜR DIESE TESTS MOBILER DRUCKGENERATOR WPC
Hauptfunktionen
Der WPC ist ein Druckgenerator zur Durchführung von Prüfdruck- und Druckwechselprüfungen an großen Druckbehältern Wassererhitzer (EN 12897).
Diese Tests können unter Wasserzirkulation mit Temperaturkontrolle durchgeführt werden.
Die mit diesem Prüfstand getesteten Produkte :
- Druckbehälter (z.B. Wassererhitzer)
- Pumpen und Pumpengehäuse
- Kanalisation
- Ventile und Ventilkörper
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
EN-12897
