Mobiler Druckgenerator
Druckgenerator zur Durchführung von Drucktests und Druckwechseltests an Druckbehältern.
Getestete Produkte
Branchen
Hauptfunktionen
Der WPC ist ein Druckgenerator zur Durchführung von Prüfdruck- und Druckwechselprüfungen an großen Druckbehältern Wassererhitzer EN 12897.
Diese Tests können unter Wasserzirkulation mit Temperaturkontrolle durchgeführt werden.
Die mit diesem Prüfstand getesteten Produkte :

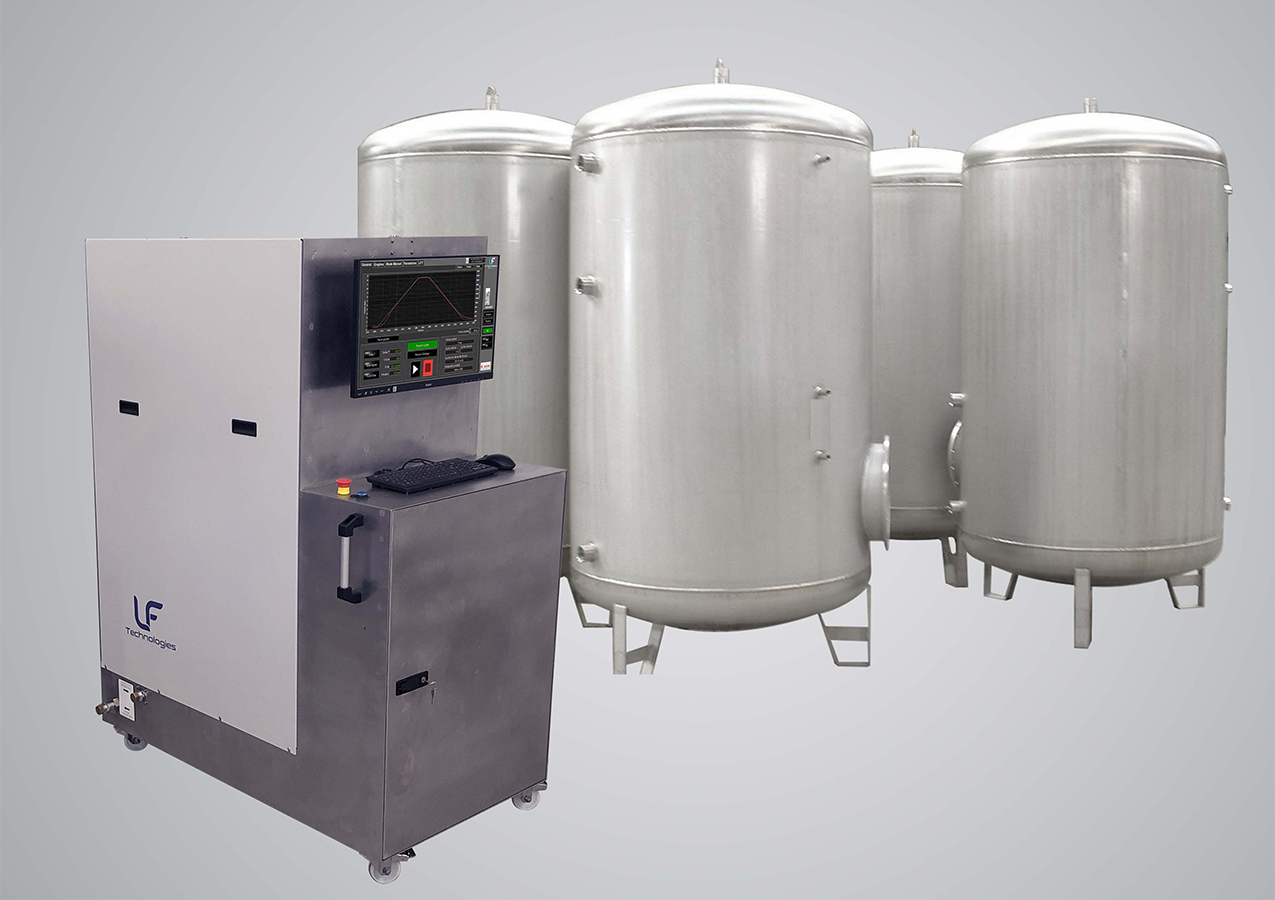

- Druckbehälter (z.B. Wassererhitzer)

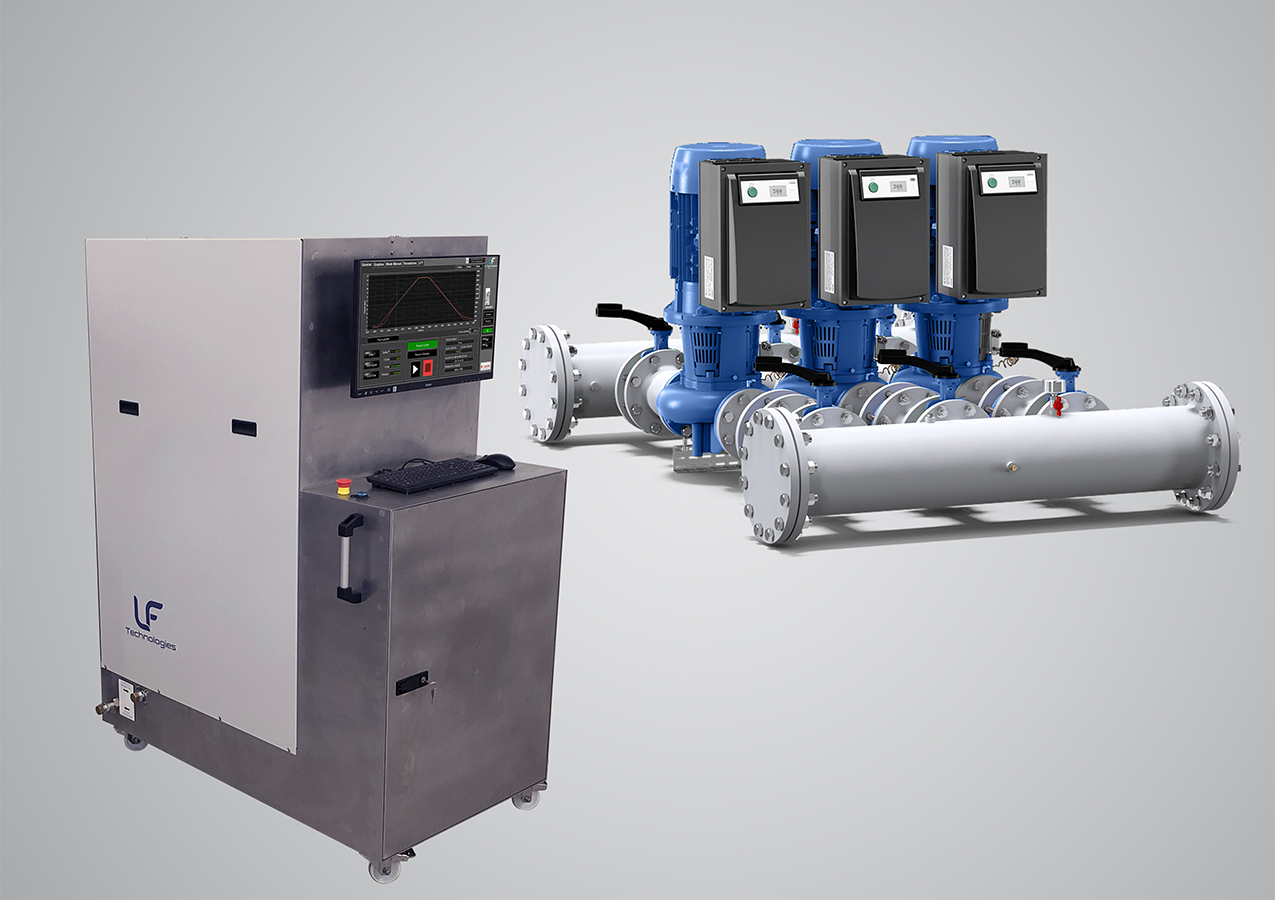

- Pumpen und Pumpengehäuse
- Kanalisation
- Ventile und Ventilkörper
Betriebsart
Erfahren Sie, wie unser mobiler Druckgenerator funktioniert

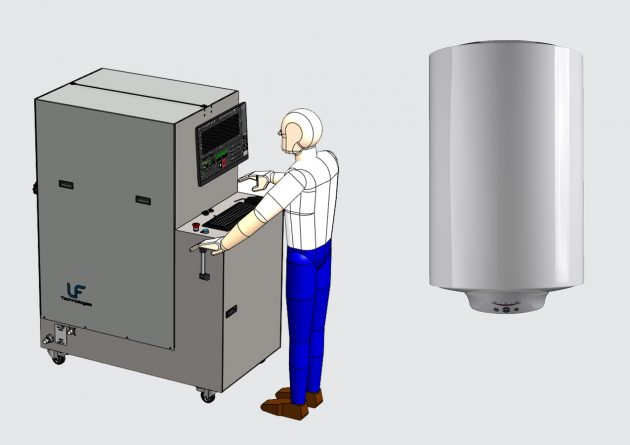

Die zu testenden Produkte sind über Schläuche mit dem Generator verbunden, die Produkte werden neben dem Prüfstand aufgestellt. Der Generator ist an die Wasserversorgung (Stadtwasser) und den Abfluss angeschlossen.
Sobald die Produkte angeschlossen sind, verwaltet der Generator :
- das Füllen der Produkte
- die Erzeugung des Testdrucks gemäß einem programmierbaren Profil
- Wasserzirkulation
- die Aufrechterhaltung der Temperatur des Testwassers durch eine eingebaute Heizung.

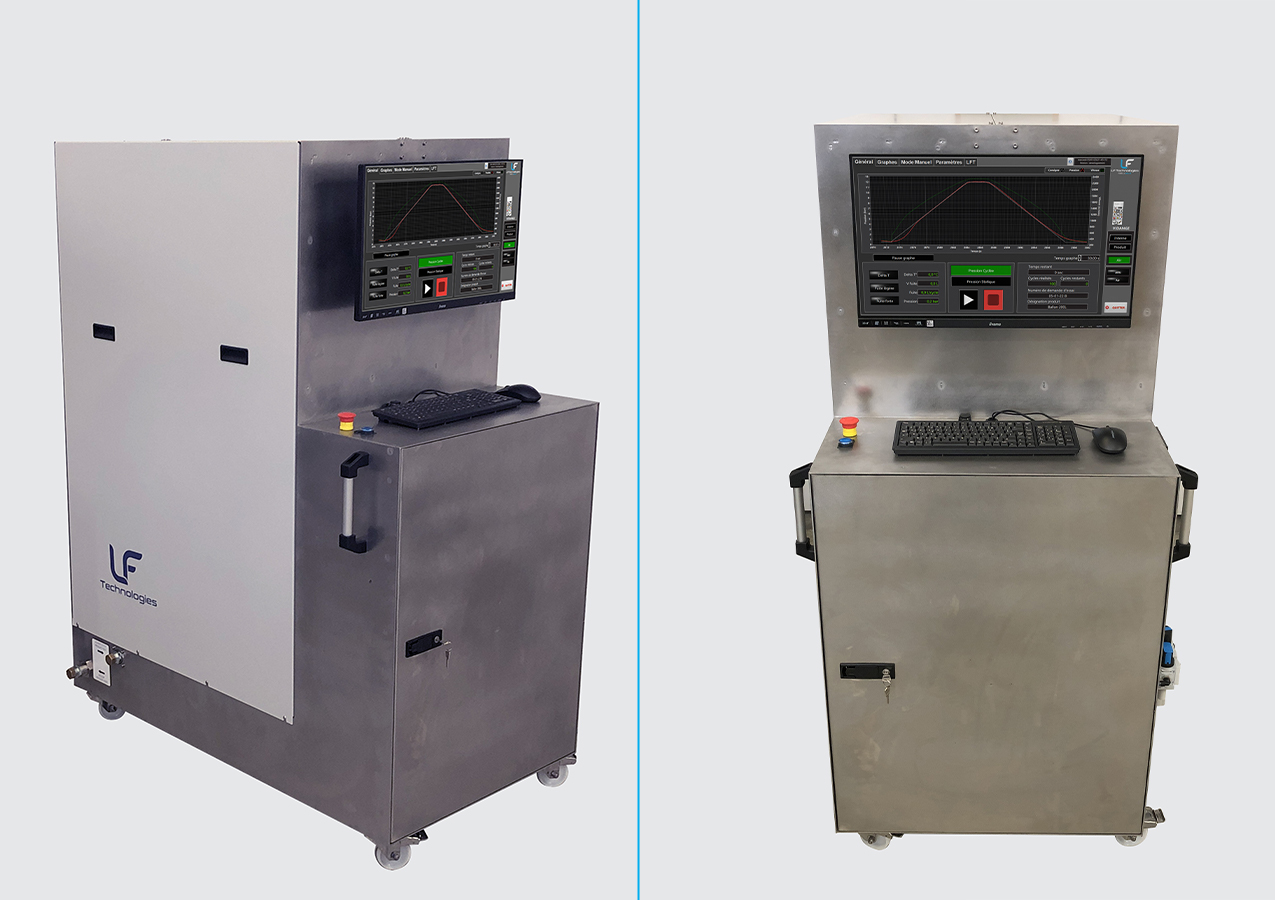

Der Druckgenerator ist kompakt und auf Rädern montiert, so dass er leicht in die Nähe des zu testenden Produkts gebracht werden kann.
Der Generator wird von einem PC gesteuert, auf dem eine Testsoftware installiert ist, mit der Sie auf einfache Weise Testprogramme generieren, diese Programme speichern, Messungen in Echtzeit anzeigen, Ergebnisdateien speichern und Berichte erstellen können.
Vorteile
- Kompakte und mobile Lösung
- Möglichkeit, großvolumige Produkte zu testen
- Möglichkeit, Tests mit heißem Wasser durchzuführen
- Einfache Durchführung von Tests
- Möglichkeit, Testbögen und Ergebnisdateien zu speichern
- Möglichkeit der Programmierung von geraden oder sinusförmigen Rampen und Stufen, mit Zyklisierung
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
EN-12897
Vorteile von WPC
Kompakte und mobile Einheit
Der Druckgenerator ist kompakt und auf Rädern montiert, so dass er leicht in die Nähe des zu testenden Produkts gebracht werden kann.
TECHNISCHE DATEN des mobilen Druckgenerators
Spécifications | WPC16 | WPC20 | WPC25 |
Performances hydrauliques / thermiques | |||
Pression statique maxi | 16 bars | 20 bars | 25 bars |
Pression de test mini | 0,5 bars | 0,5 bars | 0,5 bars |
Précision de mesure de pression | 0,1 bars | 0,1 bars | 0,1 bars |
Précision d’asservissement (en palier) | 0,2 bars | 0,2 bars | 0,3 bars |
Rampe maxi de montée en pression (Dans la limite du débit maxi) | 1 bars/s | 1 bars/s | 1 bars/s |
Débit maxi (réglage manuel par vanne proportionnelle) | 50 l/min | 50 l/min | 50 l/min |
Température maxi fluide de test (°C) | 95 | 95 | 95 |
Variation maxi de volume pendant le test | 50 l | 50 l | 50 l |
Dimensions | |||
Longueur | 1 260 mm | 1 260 mm | 1 260 mm |
Largeur | 850 mm | 850 mm | 850 mm |
Hauteur | 1 610 mm | 1 610 mm | 1960 mm |
Poids à vide | 350 kg | 350 kg | 400 kg |
Kundenanwendungen
Möchten Sie mehr über hydraulische Prüfstände erfahren?
Hier finden Sie alles, was Sie wissen müssen und noch viel mehr!

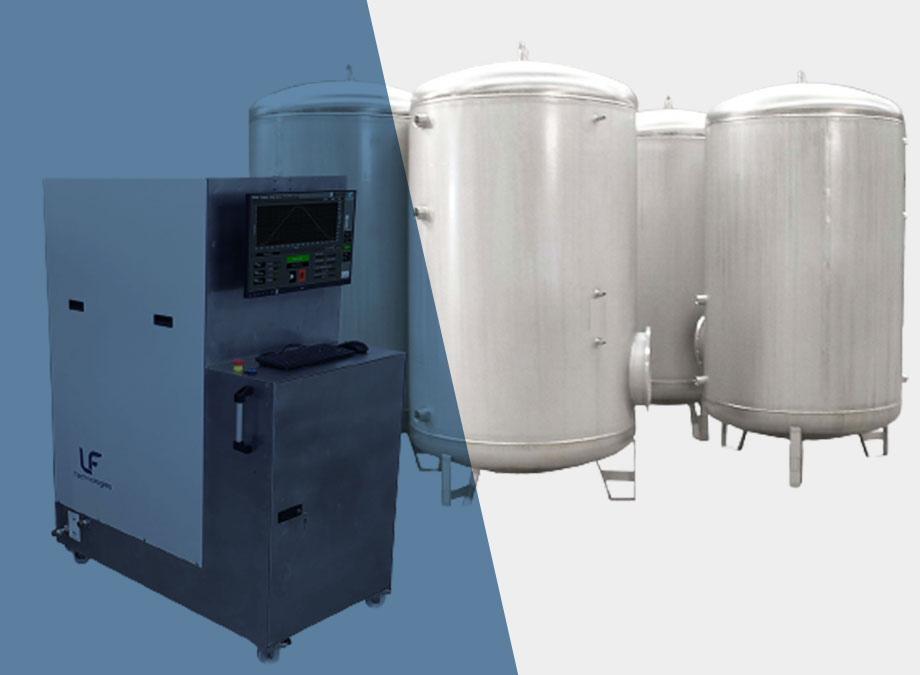

Zyklischer Druckprüfstand für Warmwasserspeicher
