Schleife für die Prüfung von Ventilen unter Druck und Temperaturschocks

Hochdruck- und Thermoschocktests für Industrieventile

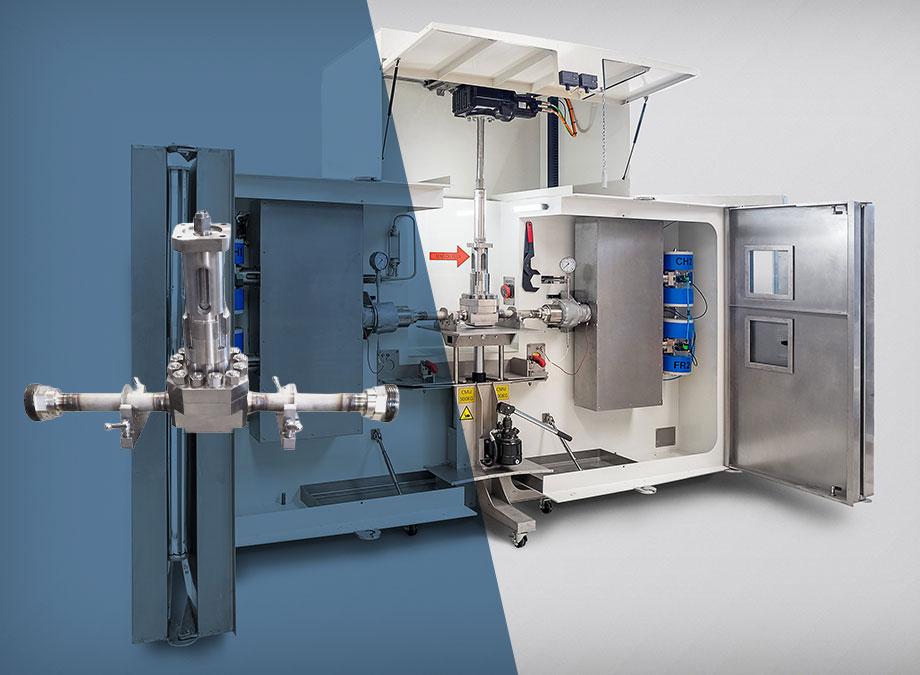

Der von LF Technologies entwickelte Prüfstand ermöglicht das Testen, Qualifizieren und Prüfen von Ventilen, die starken thermischen und hydraulischen Belastungen ausgesetzt sind. Dank einer doppelten Schleife (heiß und kalt) in Kombination mit einem dynamischen Druckbeaufschlagungssystem reproduziert der Prüfstand extreme Betriebsbedingungen: statischer Druck bis zu 270 bar, Temperatur bis zu 280 °C, Durchfluss bis zu 300 l/min. .
Ce banc est particulièrement adapté aux applications critiques : nucléaire, énergie, industrie navale, oil & gas.

Hauptfunktionen

• Druckzyklusprüfungen bis zu 270 bar
• Erhitzen bis zu 280 °C / Kühlen bis zu 20 °C
• Schneller Wechsel zwischen heiß und kalt für realistische Temperaturschocks
• Automatischer Zyklus mit Positions- und Drehmomentsteuerung bis zu 1000 Nm
• Vollständige Aufzeichnung der Testdaten

Aufbau der Bank

• Schweißkonstruktion mit gesichertem Testbereich
• Doppelte, verriegelbare Glastüren (Temperatur-/Druckbedingungen)

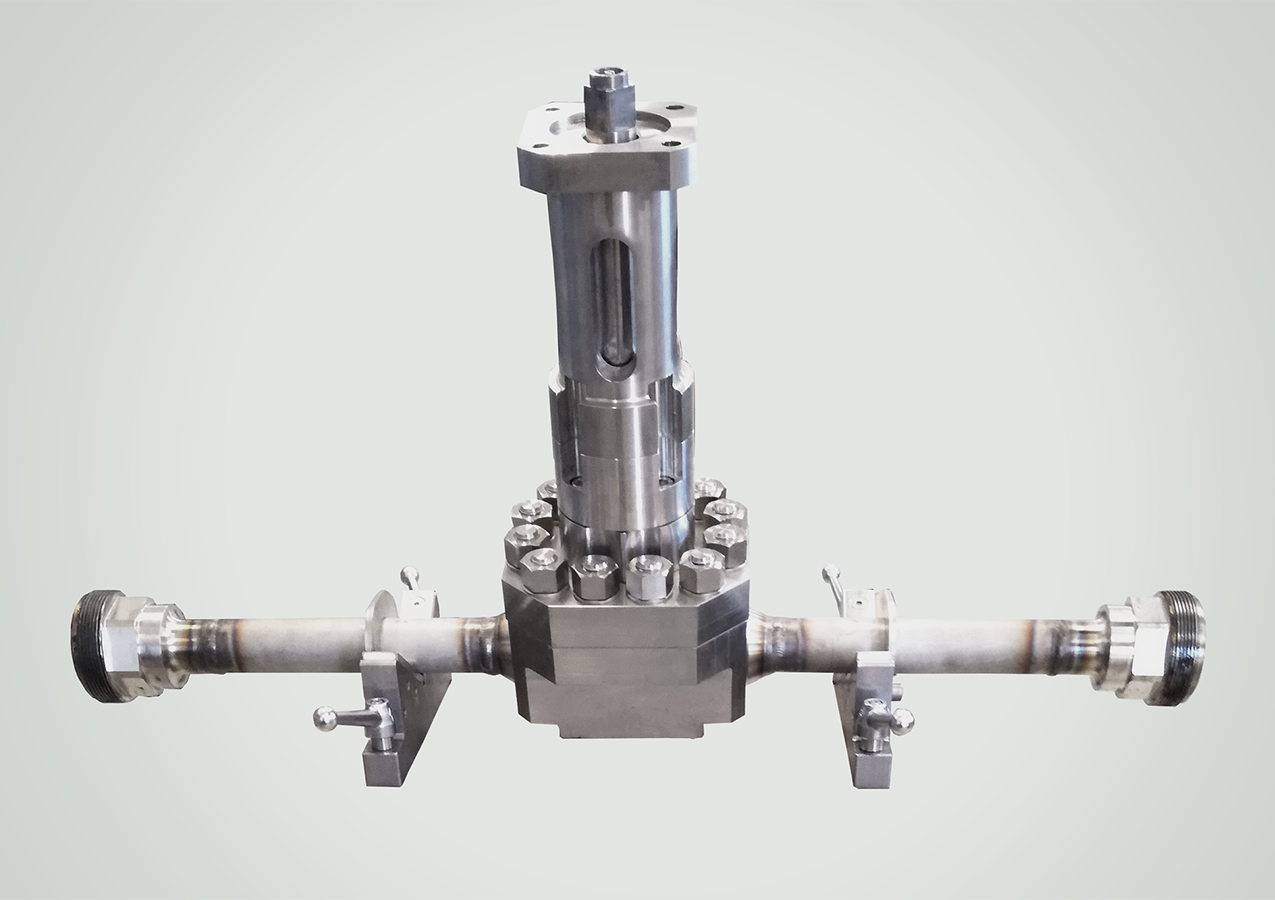

• Patentierte selbstdichtende Gelenkverbindungen zur Anpassung an alle Arten von Ventilen
• Hubtisch auf Rollen zur Erleichterung der Montage

Fortschrittliches Testsystem

• 2 Hydraulikkreisläufe: 1 Warmwasser-, 1 Kaltwasserkreislauf + gemeinsamer Testkreislauf
• 3 servogesteuerte Spritzen für Druck, Stoß und Ausdehnungsausgleich
• Maßgeschneiderte Umwälzpumpen 300 l/min mit Durchflussregelung über Frequenzumrichter

LabVIEW-Steuerungssoftware

• Manuelle oder automatische Steuerung
• Intuitive Programmierung der Testsequenzen
• Echtzeitanzeige der Messwerte: Druck, Temperatur, Durchfluss, Drehmoment
• Modul für automatische Berichte und Datenanalyse (optional)
