System zur kontrollierten Injektion von chemischen Tracern

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Hauptfunktionen

Ziel

Das Tracer-Injektionssystem ist für die Einführung einer kontrollierten Menge eines löslichen Tracers (Fluorescein-Typ) in die Leitungen des Sekundärkreislaufs von Kraftwerken zur Messung des Durchflusses durch eine Analyse der Auflösung des Tracers bestimmt.

Problematik

Das entwickelte Injektionssystem sollte eine perfekt dosierte Tracerlösung liefern, bevor sie in die unter Druck stehenden Systeme injiziert wird.

Lösung und Ergebnis

Auf dem Prüfstand für die Injektion des Tracers befinden sich zwei Tanks. Der eine hat ein Volumen von 10 Litern und enthält die in Wasser gelöste Tracerlösung. Er ist mit einem motorisierten Rührwerk ausgestattet. Der andere Behälter enthält 100L Wasser, um die gewünschte Konzentration zu erreichen.

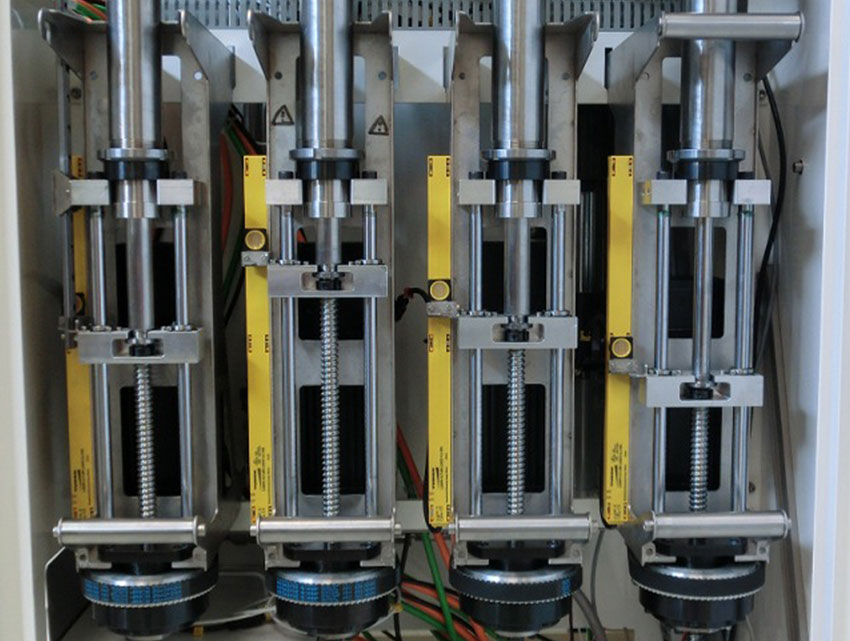

Eine Servopumpe, die aus zwei Paar Servokolben besteht, pumpt die gewünschte Menge in jeden Tank. Jede Kolbenkammer ist mit einem Drucksensor ausgestattet.

Die Temperaturen der Tracerlösung und des Wassers werden gemessen, um den Volumenstrom in einen Massenstrom umzurechnen. Am Ausgang des Pumpensystems befindet sich ein statischer Mischer, der die Lösung homogenisiert. Zwischen dem Auslassventil und dem statischen Mischer befinden sich 3-Wege-Ventile, mit denen die Flüssigkeit in die einzelnen Tanks geleitet wird, um die Entlüftung im geschlossenen Kreislauf zu gewährleisten.

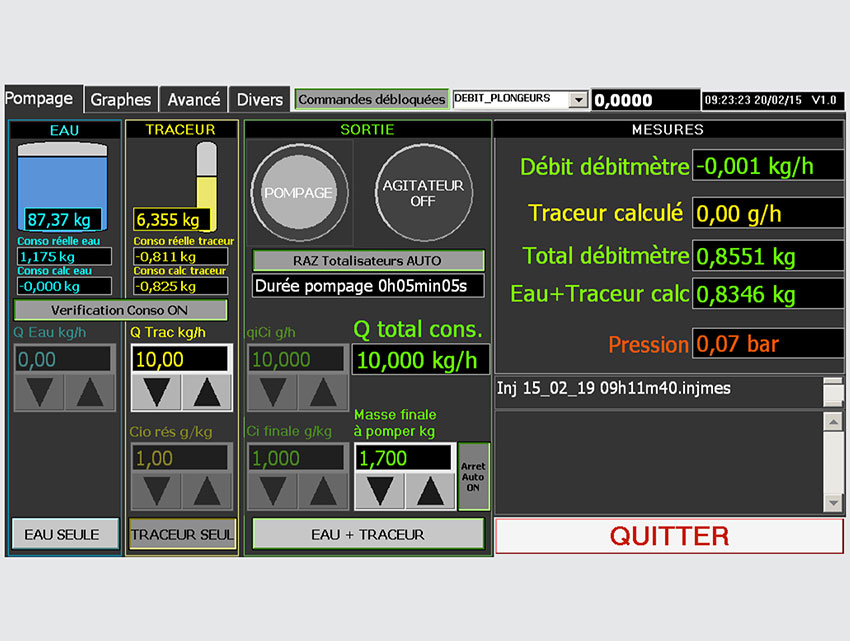

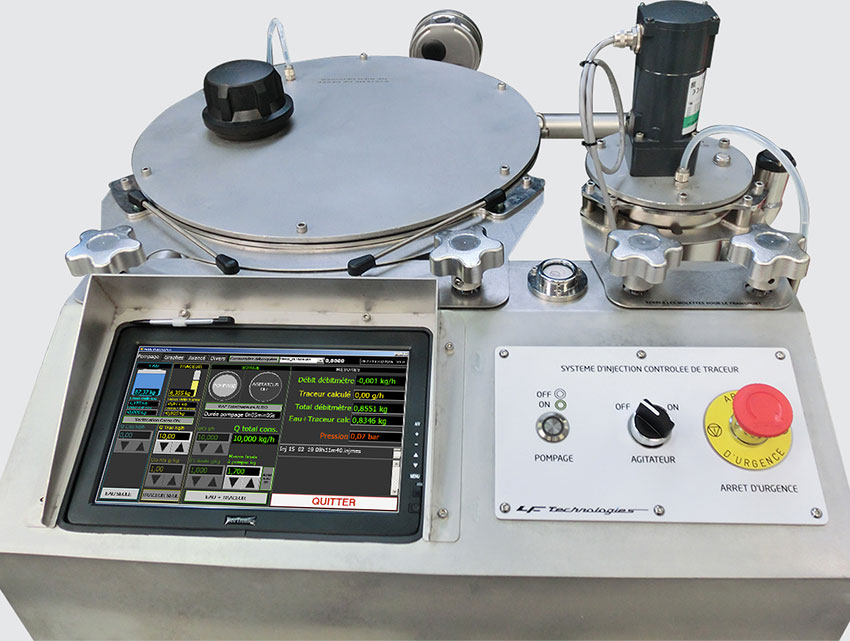

Die Steuerung und Parametrierung wird über einen internen PC und einen Touchscreen gesteuert. Die spezielle Steuerungssoftware, die von unseren Programmierern unter LabVIEW entwickelt wurde, ermöglicht die Einstellung der Parameter, die Anzeige der Messwerte und die Aufzeichnung der durchgeführten Tests.
