Druckzyklusprüfstand für Wassererhitzer

DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG

Hauptfunktionen

Ziel

Führen Sie Tests mit statischem und zyklischem Druck an Warmwasserspeichern gemäß NF EN 12897 (Wasserversorgung – Anforderungen an indirekt beheizte Speicher-Wassererwärmer, die nicht offen zur Luft stehen (geschlossen)) durch.

Problematik

Der Kunde wollte ein Set von einem halben Dutzend hydraulischer Stationen haben und diese einfach parametrieren können.

Lösung und Ergebnis

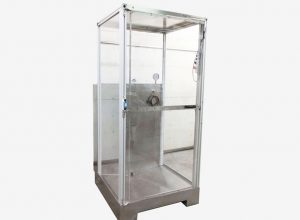

LF Technologies bot eine Reihe von Druckzyklusprüfständen an, mit denen gleichzeitig Tests an verschiedenen Warmwasserspeichern durchgeführt werden können.

Eine hydraulische Ölpumpe wird von einem Elektromotor angetrieben und saugt oder fördert das Öl in einen Tank. Das Wasser wird durch den Öldruck unter Druck gesetzt, so dass der Druck im Wassertank während des Tests in einem perfekt kontrollierten Zyklus ansteigt oder abfällt.

Ein Drucksensor im Wasserkreislauf zeichnet die Druckzyklen auf und überwacht sie. Zusätzlich überwacht ein Füllstandssensor im Öltank Volumenänderungen, um einen Bruch des getesteten Ballons zu erkennen. Ein Füllmagnetventil und ein Ventil füllen den Ballon und den Wasserkreislauf zu Beginn jedes Zyklus.

Die Tests werden über einen Programmier-PC, der mit dem Prüfstand verbunden ist, parametriert. Die Parameter sind u.a. der statische Druck, der zyklische Druck, die Dauer der Stufen und die Anzahl der Zyklen. Die Zyklen werden dann über die Steuereinheit an der Vorderseite des Prüfstands gestartet.
