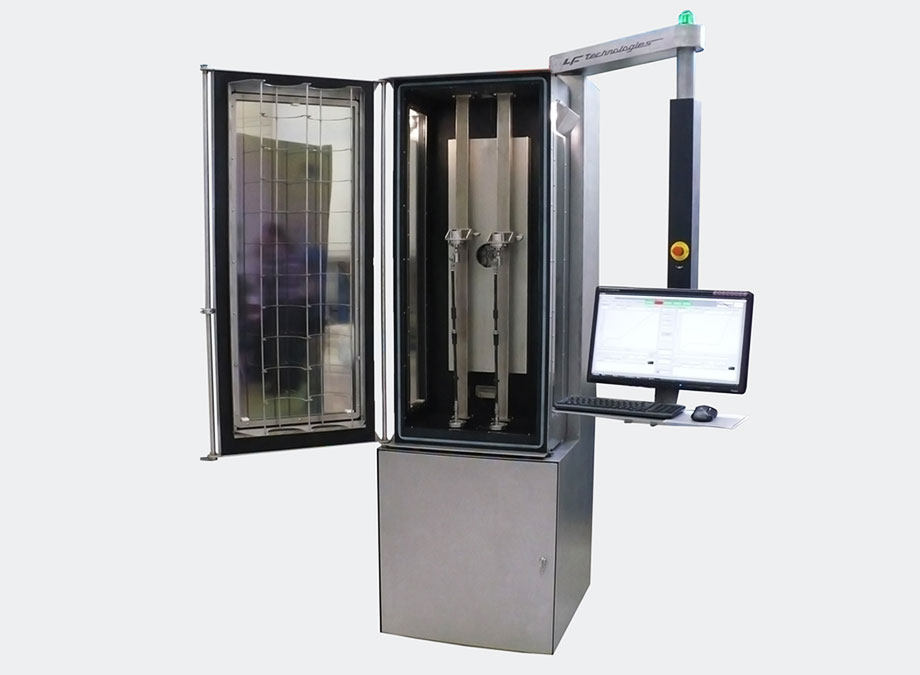

Hochdruck-, Berst- und Hochtemperaturprüfstand für Schläuche und Rohre
- Druckfestigkeitsprüfstand
Getestete Produkte
Branchen
Hauptfunktionen
Die Software ermöglicht die automatische Generierung von Druck- und Temperaturrampen und die Erkennung von geplatzten Schläuchen.
Betriebsart
Eine Niederdruckpumpe saugt Flüssigkeit aus einem Tank an. Die Flüssigkeit wird über ein Ventil in eine vertikale Kammer mit geringem Volumen gedrückt.
Der obere Teil der Kammer befindet sich im Inneren der Wärmekammer. Die Kammer ist mit einem abnehmbaren Teil ausgestattet, das die Anschlüsse für die Anpassung an den unteren Teil des zu prüfenden Schlauchs aufnimmt.
Der obere Teil des zu prüfenden Schlauchs ist mit einem vorgesteuerten Ventil verbunden, das auf einem vertikalen Schieber montiert ist, der die Anpassung an die Länge des zu prüfenden Schlauchs ermöglicht.
Ein Drucksensor, der sich am Körper der vertikalen Kammer befindet, ermöglicht die Messung und Übertragung des Drucks, der auf den Schlauch ausgeübt wird.
Boucle d’essai pression cyclée et éclatement
Testschläuche in Hochdruck, Bersten und Hochtemperatur

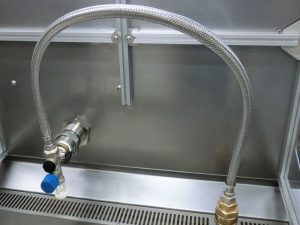

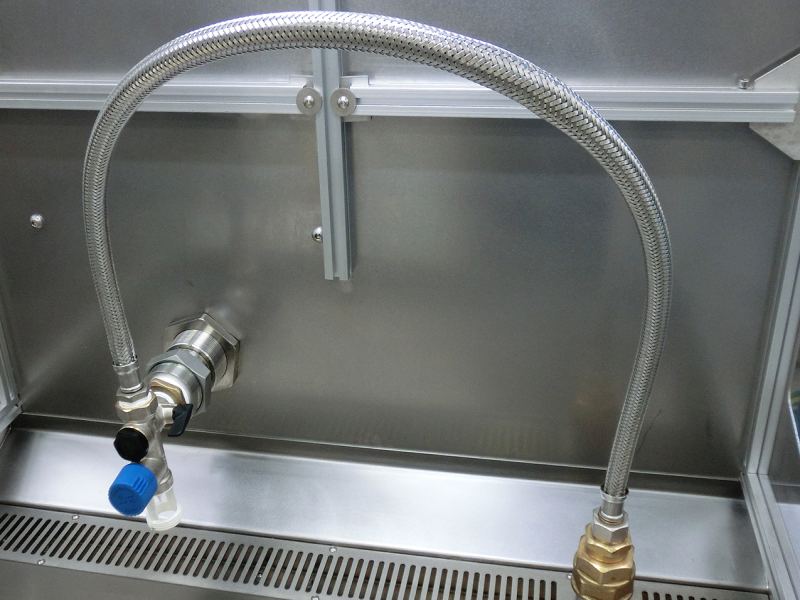

Tuyauterie Sanitaire – Bancs d’essai hydraulique
Das Produkt wird so lange getestet, bis ein Leck oder ein Bersten festgestellt wird.

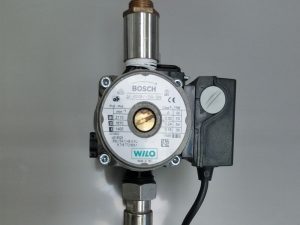

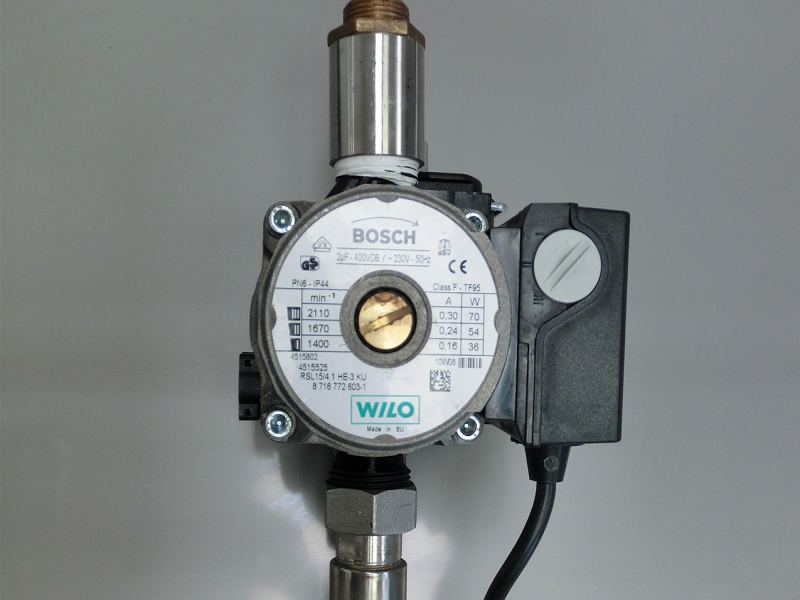

Pompes et circulateurs
Tests, die bei hohem Druck und hoher Temperatur bis zum Bersten der Probe durchgeführt werden können.

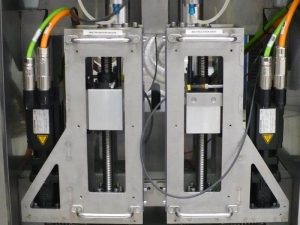

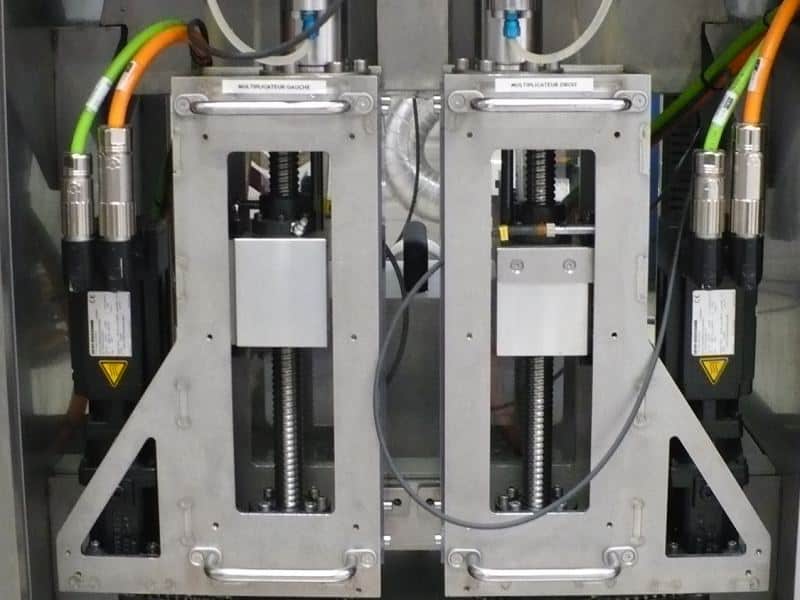

Pistons plongeurs
Genauigkeit der injizierten Flüssigkeitsmengen dank eines Motors mit bürstenloser Technologie.

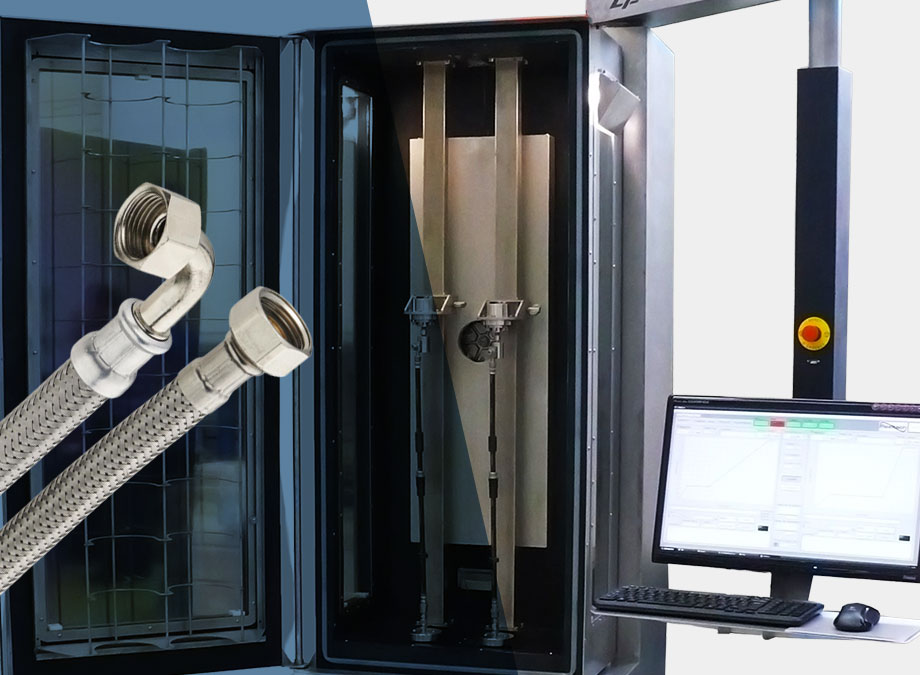

Vorteile von Perf-HP

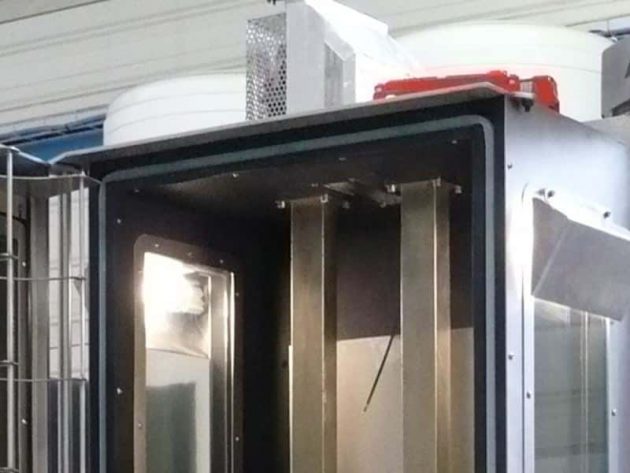

Vorteil Türöffner Sicherheit

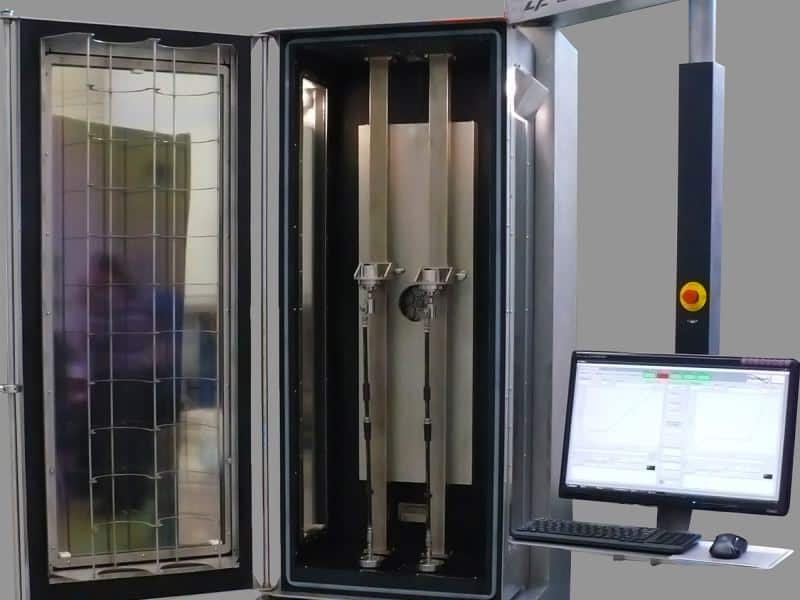

Die Schutztür verriegelt sich, wenn der Druck oder die Temperatur zu hoch ist. Sie ist mit einem umschließenden Gitter ausgestattet, um mögliche Stöße beim Platzen von Schläuchen zu vermeiden.
Flexibles
La boucle d’essai effectue des tests sur les flexibles de freins automobiles.
Clapets autopilotés
Deux clapets autopilotés et réglables en hauteur permettent de simplifier le montage des équipements à tester.
TECHNISCHE DATEN des Prüfstands für Hochdruck, Berstdruck und hohe Temperaturen
Spécifications | Perf-HP |
Caractéristiques de l'appareil | |
Pression maxi. | 1 800 bar |
Précision de la mesure de pression | ± 2 bar |
Résolution de la mesure de pression | 0,5 bar |
Rampe de montée en pression mini. | 0,01 bar/s |
Rampe de montée en pression maxi. | 40 bar/s |
Précision de l'asservissement pression | ± 3 bar |
Type de liquide | Eau, liquide de frein... |
Niveau sonore (hors éclatement) | < 65 db |
Alimentation électrique | 380 VAC Tri |
Puissance électrique nécessaire | 7 kW |
Dimensions | |
Largeur | 680 mm |
Hauteur | 2 240 mm |
Poids | 450 kg |
Profondeur | 780 mm |
Kundenanwendungen
Möchten Sie mehr über hydraulische Prüfstände erfahren?
Hier finden Sie alles, was Sie wissen müssen und noch viel mehr!
Druck-, Berst- und Temperaturprüfstand für Schläuche
Entwurf eines Berstprüfstandes für Bremsschläuche. Hydraulische Prüfung der Druck-, Berst- und Temperaturbeständigkeit. Der Test wurde an 2 Schläuchen gleichzeitig und in mehreren Stufen durchgeführt.
