Druck-, Berst- und Temperaturprüfstand für Schläuche
Entwurf eines Berstprüfstandes für Bremsschläuche. Hydraulische Prüfung der Druck-, Berst- und Temperaturbeständigkeit. Der Test wurde an 2 Schläuchen gleichzeitig und in mehreren Stufen durchgeführt.
DIE VONLF TECHNOLOGIES BEREITGESTELLTE LÖSUNG
Hauptfunktionen
Ziel
Testen Sie die Bremsschläuche bei hohen Temperaturen in Druckrampen und -stufen bis zum Bersten.
Die Tests müssen in vier Schritten durchgeführt werden: Entlüftung des Schlauchs, Temperaturanstieg und Stabilisierung, Druckanstieg und Aufrechterhaltung des Drucks für mehrere Minuten und Druckanstieg bis zum Bersten.
Problematik
Das Lastenheft des Kunden enthält Anforderungen wie einen geringen Platzbedarf, die Möglichkeit, zwei Schläuche gleichzeitig und in vertikaler Konfiguration zu testen, etc.
Außerdem wurden uns technische, betriebliche, Druck- und Sicherheitsanforderungen auferlegt. Es ist wichtig, dass sich der Prüfstand an die verschiedenen Schlauchlängen anpassen kann.
Lösung und Ergebnis
Unsere Expertenteams haben einen Berstprüfstand entwickelt, der zwei Schläuche gleichzeitig testen kann. Die Tests werden bei einem Druck von 0 bis 1800 bar und einer Temperatur von bis zu 200°C durchgeführt.

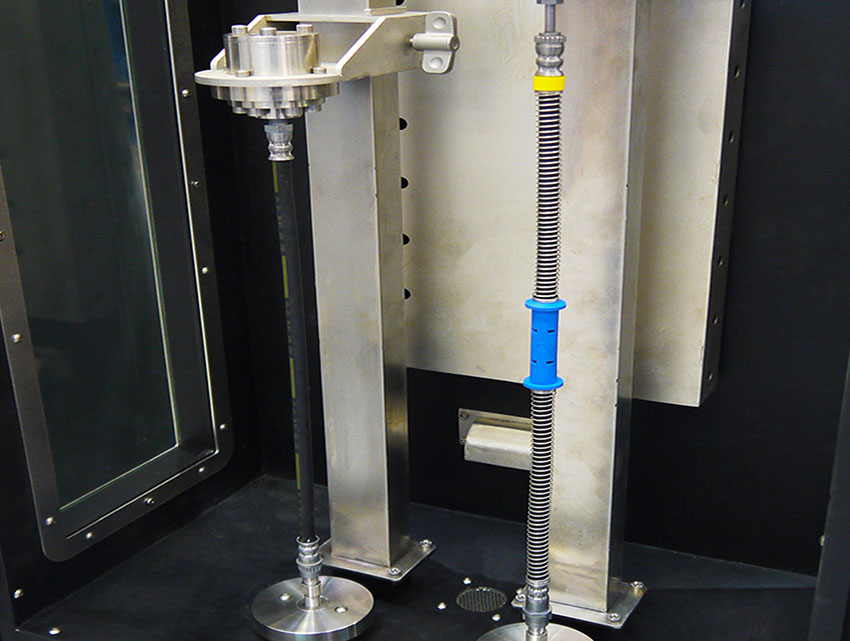

Ein Wärmeschrank mit Glasdeckel nimmt die Schläuche auf und ermöglicht eine gute Sicht auf die Produkte, während die Sicherheit der Bediener im Falle eines Bruchs gewährleistet ist. Das Glas ist widerstandsfähig und selbstreinigend, um die Wartung zu erleichtern und die Lebensdauer der Maschine zu verlängern. Um sicherzustellen, dass ein geplatzter Schlauch nicht den anderen beeinflusst, verfügt der Prüfstand über eine Wand, um die beiden Produkte zu trennen.
Die Kammer ist mit einem Temperaturkontrollsystem ausgestattet, das sich über die gesamte Höhe der Kammer erstreckt. Am Boden der Kammer befindet sich ein Waschbecken, das die ausgestoßenen Flüssigkeiten auffängt, die in einem Tank gelagert werden.
Der Prüfstand ist mit einer Lichtquelle ausgestattet, um mögliche Defekte sichtbar zu machen, und verfügt über ein System, das mögliche Lecks quantifiziert.
Der Druckanstieg wird durch einen Drucksensor perfekt kontrolliert.
Um die Sicherheit der Bediener zu gewährleisten, wird die Tür des Druckberstungsprüfstands durch ein elektromagnetisches Sicherheitsschloss verschlossen. Er verhindert den Anstieg von Temperatur und Druck, wenn er nicht verriegelt ist, und öffnet sich nur, wenn die Sicherheitsbedingungen erreicht sind (niedrige Temperatur, niedriger Druck). Bevor die Testkammer geöffnet wird, sorgt eine Turbine für den Luftaustausch.
Während des gesamten Tests wird auch ein Lichtsignal sichtbar sein, um Gefahren zu vermeiden.
Der Druckberstungsprüfstand kann zwei Schläuche unabhängig voneinander testen. Ein Ventil und ein vertikaler Schieber passen den Test an die Länge des Schlauchs an.
Die Druckprüfung beginnt mit der Entlüftung des Schlauchs, der vor dem Durchfluss des Prüfmediums entlüftet wird.
Der Prüfstand sorgt dann für einen Druckanstieg bis zu einer bestimmten Stufe oder einer vorprogrammierten Rampe. Nach Erreichen der Stufe werden der Druck und die Temperatur aufrechterhalten. Der Druckaufbau erfolgt automatisch, kann aber auch manuell gesteuert werden.
Der Bediener wählt die Testparameter vor dem Start der Maschine aus. Er kann wählen zwischen :
- Der Druck des Lagers
- Die Lagerzeit
- Die Geschwindigkeit des Anstiegs bei der Stufe und dem Berstdruck
- Die Temperatur in der Kammer.

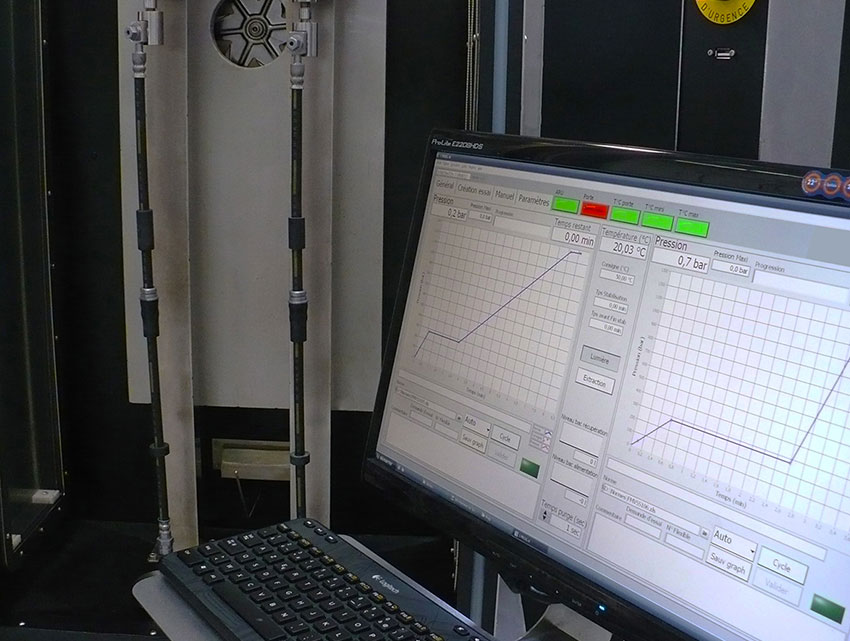

Nach Abschluss der Prüfung wird der Berstdruckwert auf dem Kontrollbildschirm des Druckprüfstands angezeigt.
Getestete Produkte
Hochdruck-Bremsschlauch
Der Bremsschlauch ist ein Fahrzeugteil, das zwischen einem starren Rohr und einem Bremssattel angeschlossen wird und Bremsflüssigkeit (DOT-Öl) fließen lässt.
Unser wichtigster Prüfstand für diese Tests Hochdruck-, Berst- und Hochtemperatur-Prüfstand für Schläuche und Rohre Perf-HP
Die Software ermöglicht die automatische Generierung von Druck- und Temperaturrampen und die Erkennung von geplatzten Schläuchen.
Eine Niederdruckpumpe saugt Flüssigkeit aus einem Tank an. Die Flüssigkeit wird über ein Ventil in eine vertikale Kammer mit geringem Volumen gedrückt.
Der obere Teil der Kammer befindet sich im Inneren der Wärmekammer. Die Kammer ist mit einem abnehmbaren Teil ausgestattet, das die Anschlüsse für die Anpassung an den unteren Teil des zu prüfenden Schlauchs aufnimmt.

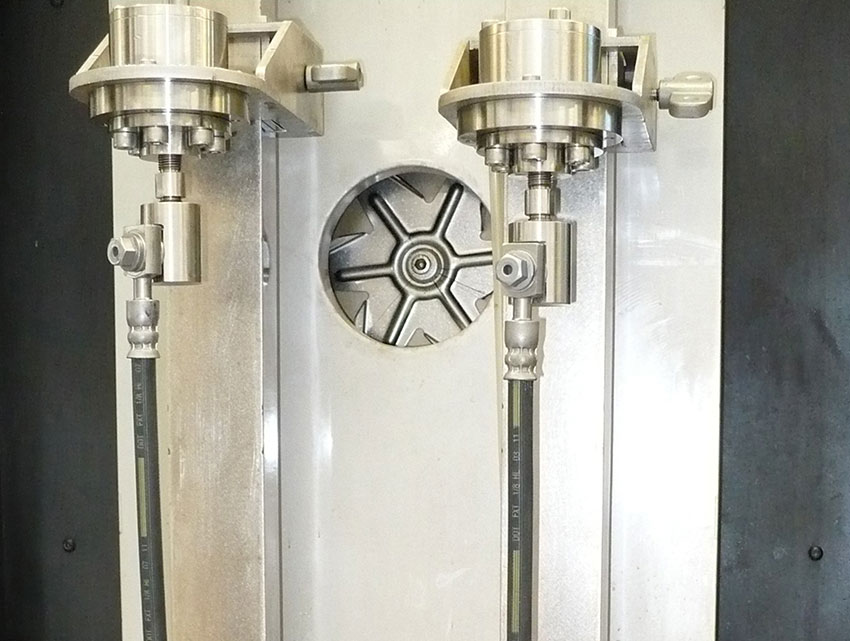

Der obere Teil des zu prüfenden Schlauchs ist mit einem vorgesteuerten Ventil verbunden, das auf einem vertikalen Schieber montiert ist, der die Anpassung an die Länge des zu prüfenden Schlauchs ermöglicht.
Ein Drucksensor, der sich am Körper der vertikalen Kammer befindet, ermöglicht die Messung und Übertragung des Drucks, der auf den Schlauch ausgeübt wird.
Der Prüfstand wurde entwickelt, um diese Standards zu erfüllen:
